电源模块输出电压不稳是硬件工程师的常见问题。手动排查耗时且容易遗漏，使用ATECLOUD零代码测试平台，可在30分钟内完成多条件自动化测试，自动生成包含纹波、调整率、瞬态响应的完整分析报告。本文提供可直接复用的测试流程配置方法。
电压不稳问题的分类与测试要点

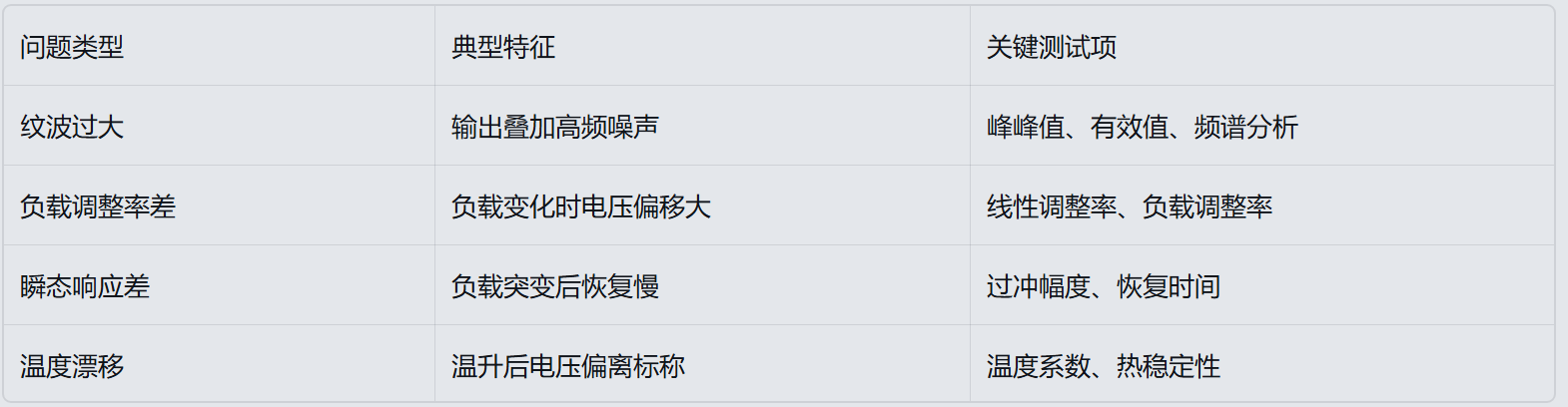

在动手测试之前，需要明确"电压不稳"的具体表现：
不同类型的测试需要不同的仪器组合和参数设置。
测试环境搭建
硬件清单

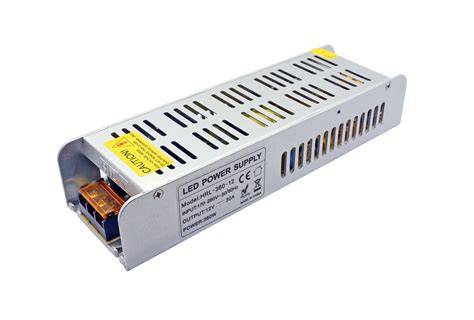

被测电源模块（DUT）
直流电源（提供输入）
电子负载（模拟负载变化）
示波器（捕获输出波形）
测试治具与连接线
软件配置
ATECLOUD平台已内置常见电源测试所需的仪器驱动，连接步骤如下：
1.通过GPIB/USB/LAN连接仪器至PC
2.在ATECLOUD中添加仪器，选择对应型号
3.平台自动识别并建立通信
测试流程配置详解
以下以"输出纹波与噪声测试"为例，演示完整的流程配置。
Step 1：创建测试项目
登录ATECLOUD平台，新建测试项目，命名为"电源模块纹波测试"。
Step 2：添加仪器节点

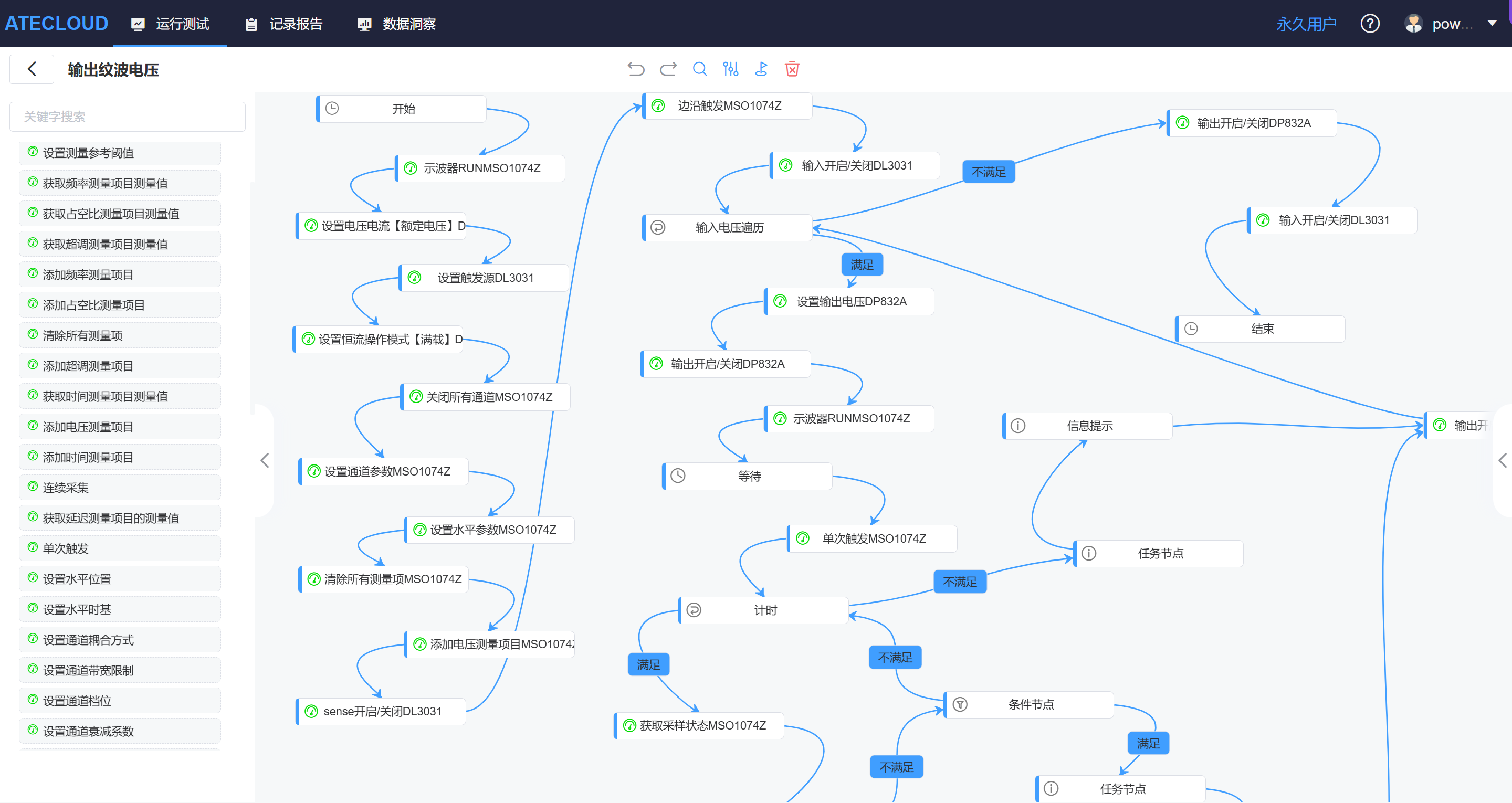

在流程画布中，按顺序添加以下仪器节点：
直流电源\] → \[电子负载\] → \[示波器
每个节点需要配置基本参数：
直流电源节点配置：
输出电压：12V（根据DUT规格设置）
输出电流限制：5A
过压保护：启用
电子负载节点配置：
工作模式：恒流（CC）
负载电流：2A（初始值）
远程感测：启用
示波器节点配置：
时基：10ms/div
垂直档位：50mV/div
耦合方式：AC（滤除直流分量）
采样率：1GSa/s
Step 3：配置参数扫描
为实现多条件测试，添加"参数循环"节点：
循环变量：输入电压
取值范围：[9, 12, 15] // 最小、标称、最大输入
循环变量：负载电流
取值范围：[0.5, 1.0, 2.0, 3.0] // 不同负载点
平台将自动执行 3×4=12 组测试条件。
Step 4：数据采集与计算
添加"数据处理"节点，配置以下计算项：
纹波峰峰值 = MAX(波形数据) - MIN(波形数据)
纹波有效值 = RMS(波形数据)
Step 5：判定逻辑
添加"条件判定"节点，设置合格标准：
IF 纹波峰峰值 < 100mV THEN 合格
ELSE 不合格
Step 6：报告生成

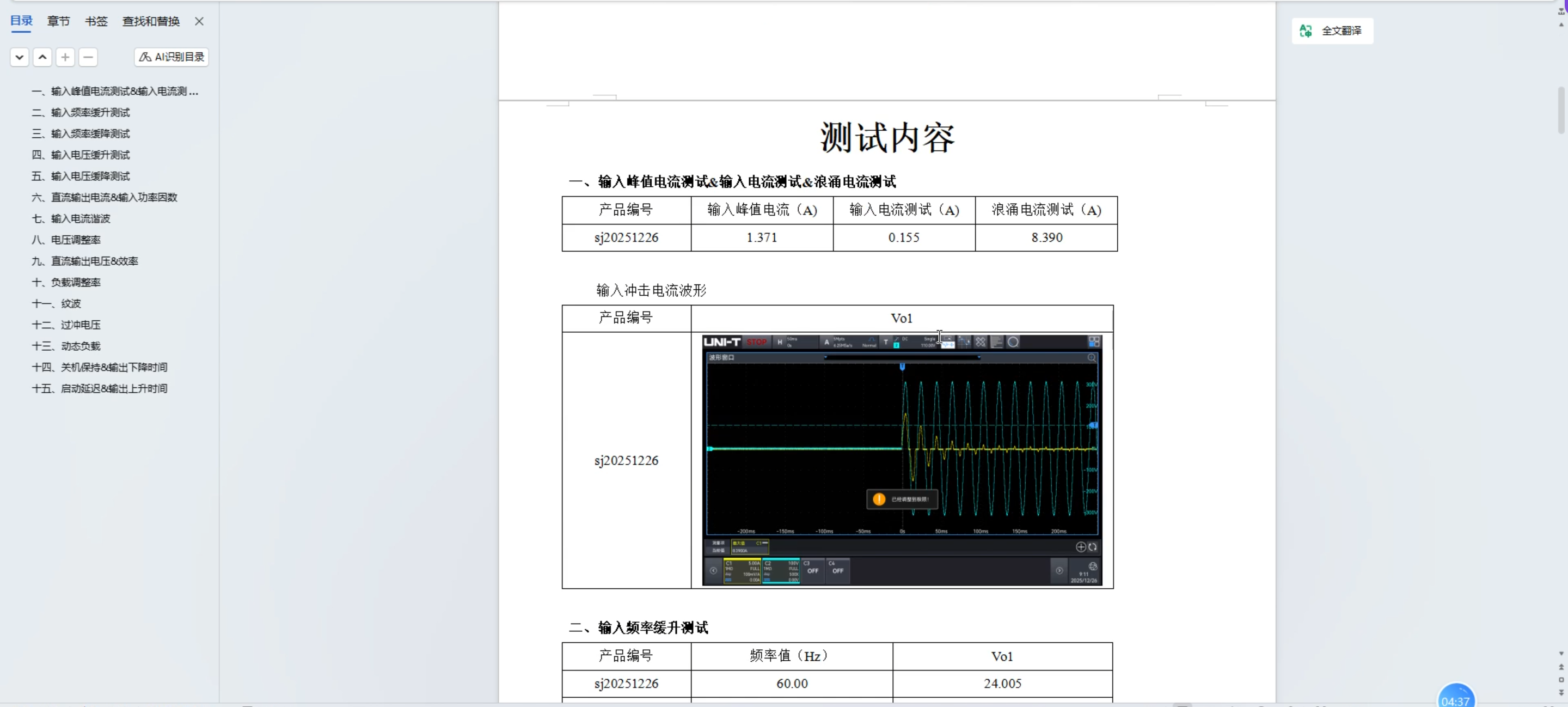

配置报告模板，包含以下内容：
测试条件表格
每组条件的波形截图

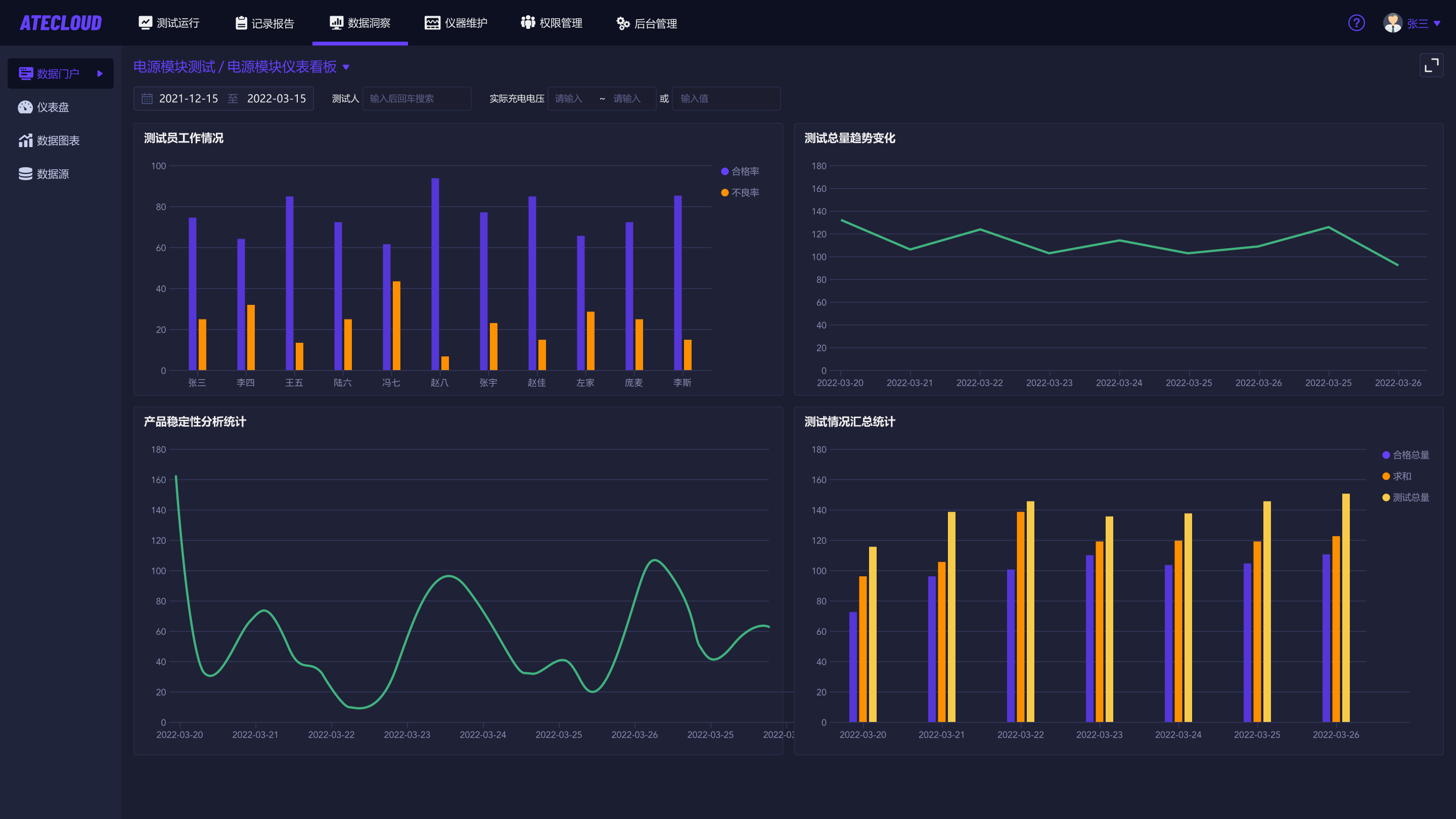

纹波值统计图表
判定结果汇总
实际运行效果

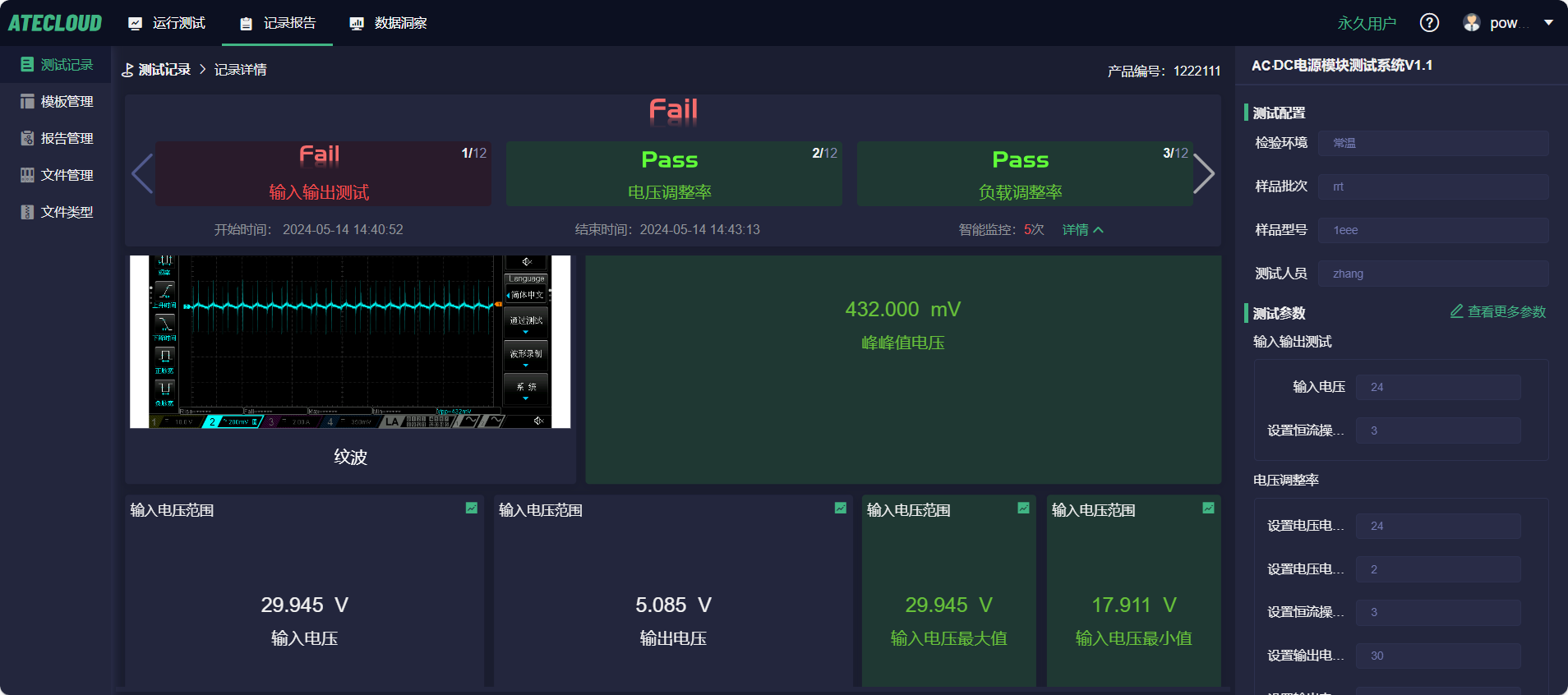

配置完成后，点击"运行测试"，平台自动执行以下操作：
设置输入电压为9V，负载0.5A
示波器捕获波形，计算纹波
保存数据，记录结果
自动切换到下一组条件（9V, 1.0A）
重复直至所有12组条件完成
生成PDF测试报告
常见问题排查
Q1：仪器连接失败怎么办？
检查步骤：
确认仪器IP地址或GPIB地址配置正确
确认仪器已开启远程控制模式
Q2：波形捕获不完整？
调整示波器时基设置，确保捕获完整的稳态周期。对于低频纹波，可能需要增大时基（如100ms/div）。
Q3：如何导出原始数据？
ATECLOUD支持导出CSV格式的原始数据，可用于后续的MATLAB/Python分析。
电源模块电压不稳的排查，核心在于系统化的测试覆盖和可追溯的数据记录。ATECLOUD零代码平台将测试流程标准化，工程师无需编程即可完成复杂的自动化测试配置，显著提升排查效率。
建议从单一测试项目（如纹波测试）开始试用，逐步扩展至完整的电源性能验证体系。
