RT8763 Watch SDK 软件架构(1)

• 系统架构

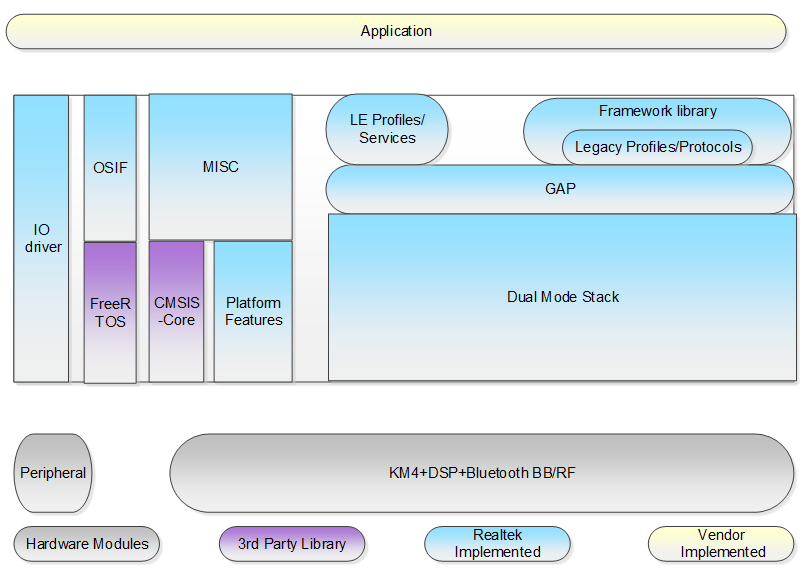

图1 系统架构

GAP：提供蓝牙相关接口给Application使用，同时反馈蓝牙的各种状态。

Framework：负责音频通路，经典蓝牙Profile，系统管理等。

Platform：包括OTA，USB，Flash，FTL，Charger等。

• watch应用task

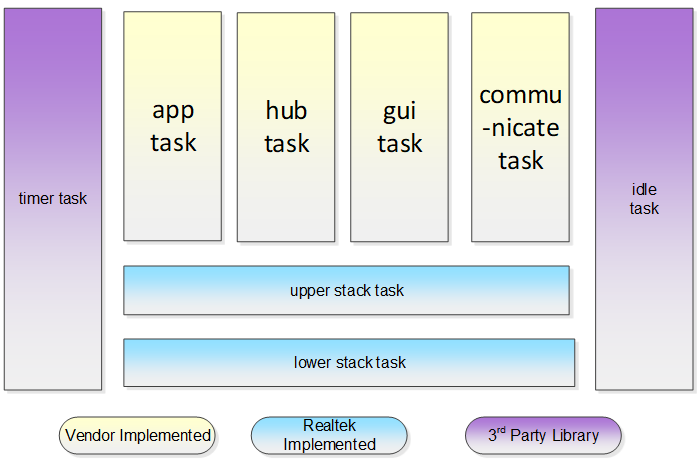

图2 watch应用task构成

RTL8763EW使用FreeRTOS操作系统。内建timer task，idle task，upper stack task，lower stack task。Watch应用自建app task，hub task，gui task，communicate task。

• app task

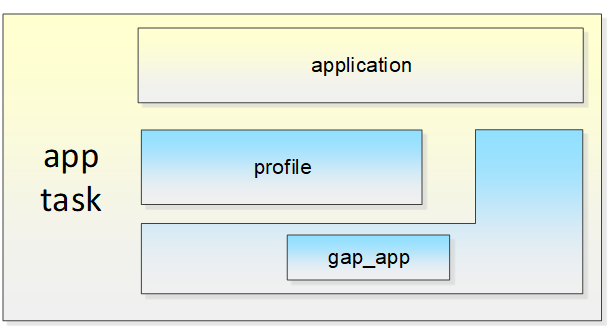

图3 app task

app task实现的功能包括：

1）通过gap处理BT，BLE相关状态。gap_handle_msg会处理upper stack发送的消息，BLE的数据收发等会回调至app创建service时注册的读写接口，BT的各个profile及状态信息则会由Framework处理并将相关信息回调给app。

2）用户应用层自由实现的对蓝牙，音频等行为的控制，包括广播开关，搜索连接耳机设备，播放音乐等。参考watch_handle_io_message。
