随着数字经济的深度发展，数据中心作为云计算、人工智能及物联网等新一代信息技术的关键基础设施，其规模与算力需求正以年均超过20%的速度迅猛增长。目前我国超大型数据中心的单机柜功率密度已普遍超过30kW，部分算力中心甚至达到了50kW以上，对供电系统的可靠性、能效及空间集约化提出了更为严峻的要求。
目前改进的传统方案主要采用的是"工频变压器+UPS/HVDC"的多级电能变换结构，通过冗余设计在一定程度上保障了供电可靠性，但其频率低、体积大、效率提升受限等问题。在典型负载下的系统效率普遍难以持续高于95%。
阿里巴巴提出的巴拿马电源方案将效率提升至96%，但仍需要工频变压器进行电压变换，单机柜功率超过50kW时配电区占比高达20%。
英伟达联合上游供应商提出重塑AI数据中心供电架构，800V HVDC高压直流技术作为第三代供电架构，基于固态变压器技术的HVDC正成为新一代能源变革的核心载体，通过"电源解耦+高压直连"技术突破了传统能效瓶颈。
当前数据中心电源主流供电架构依赖工频变压器与UPS/HVDC和巴拿马电源方案，尽管通过多级冗余设计满足高可靠性需求，但存在能效瓶颈、空间低效、灵活性缺失等固有缺陷，难以适配单机柜超过50kW的高密度算力场景，严重制约绿色低碳转型。
一、传统UPS方案
如图1所示，数据中心传统的UPS供电方案是由高压配电柜、变压器、低压配电柜、UPS等组成，虽然系统方案成熟，但由于设备种类数量多，电能变换环节多，占地面积大，转换效率低，已有被逐步淘汰的趋势。

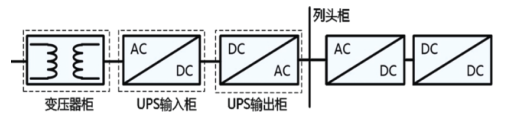

图1 传统UPS供电方案架构
在传统数据中心项目中，供电存在以下问题：
- 电力变换链路冗长，系统供电效率低下。不间断电源UPS采用AC/DC整流、DC/AC逆变的双变换模式，需存在"中压交流~低压交流~直流~交流/直流"等5/6级转换，导致系统综合效率普遍低于92%，变换次数较多，每一次变换都会带来能量损耗，每年因转换损耗产生的额外能耗超百亿千瓦时；降低系统供电效率。
- 系统稳定性欠佳。UPS输出的是交流电，无法直接为负载供电，必须经过逆变模块转换为交流电后输出。当逆变模块出现故障时，无法为负载供电。例如，某企业数据中心过去两三年发生不间断电源故障次数较多，总发生次数占比达9%，年均4~5起断电恶行事故的起因是不间断电源故障，给企业品牌带来了不良影响。
- 空间限制。工频变压器基于电磁感应原理，体积与重量随功率呈线性增长，一台10kV/2MW工频变压器占地面积达到8~10m2，在高密度算力场景下严重挤占IT设备部署空间，制约数据中心集约化发展；随着单机柜功率的持续提高，使供配电设备面积占比从25%激增至50%以上。新一代的AI数据中心服务器配备多达8个电源架，使用传统的54V低压直流配电，电源架将消耗高达64U的高度空间，已无法在现实中部署。
- 并联运行的操作复杂度较高，且负载率普遍较低。为了增强系统的可靠性，通常会采用N+1并联冗余系统，2N系统作为不间断电源UPS的配置方案。然而，鉴于并联运行的复杂性，在常规工作状态下，通常只有2~3台设备并联运行。在这样的低负载率条件下，UPS系统的运行效率会进一步降低。
- 维护性不足。交流UPS并联系统较为复杂，一旦发生故障，通常需要制造商的维护人员介入，实现连续切换存在难度。相比之下，高压直流系统结构更为简洁，维护工作相对容易进行，高压直流模块支持带电热插拔，能够实现快速更换。
- 传统架构缺乏对可再生能源的原生适配能力，光伏、储能系统介入需额外配置变流器，进一步降低系统效率并增加成本。
二、传统HVDC方案
传统高压直流供电系统 （High-Voltage Direct Current，HVDC） 如图 2 所示，通过将市电整流为高压直流电 （如240V、336V） 直接为 IT 设备供电，省去了UPS 的逆变环节。它最初用于通信基站，2010年后逐步在大型数据中心推广，尤其适合服务器等支持直流输入的设备。市电经整流器直接输出直流电，减少"AC-DC-AC"两次转换 ，仅保留"AC-DC"一次转换，全负载段效 率达96%以上，比传统UPS高5%~10%，可降低数据中心PUE0.1~0.2（如从 1.5降至1.3）。但其仅支持直流输入的IT设备，传统交流设备需额外配置整流器、直流配电柜等设备，增加成本。

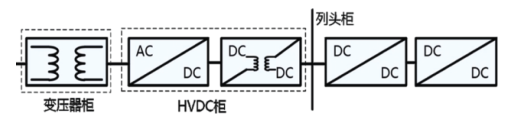

图2 传统HVDC供电架构
三、名词备注
- 列头柜：从字面意义上就知道是位于一列机柜端头的柜子。一般来说列头柜分为强电列头柜和弱电列头柜两种。强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。对于有容错要求的机房，强电列头柜通常位于一列头柜的两端，以达到容错（N+N）的目的。弱电列头柜主要用于网络布线中线缆的分配。机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。
- N 并联系统：即UPS总容量=负载总功率，该并联不存在备用机，任何一台故障均会掉负载，只能用于某些非关键负载。
- N+1 并联系统：即在N并联系统的基础上增加一台，任何一台故障剩余N台仍能带全负载，这是最常用的配置方案。
- 2N 并联系统 ：即完全独立的两套UPS系统，母线相互隔离，一路全故障，另一路依然能带全载运行。在正常运行时，每套UPS系统均向负载提供50%的电能，而一套系统故障停止运行时，另一套系统则向负载提供100%的电能。这种多电源系统冗余的供电方式，克服电源系统存在的单点故障瓶颈，增加了供电系统可靠性，但是由于设备配置多，成本高，通常情况下效率比N+1系统低。
- DR （Distribution Redundancy ）分布冗余系统：由N（N≥3）个配置相同的供配电单元组成，N个单元同时工作。将负载均分为N组，每个供配电单元为本组负载和相邻负载供电，形成手拉手供电方式。正常运行时，每个供配电单元的负载率为66%。当一个供配电系统发生故障时，其对应负荷
|----|
