JSM4421 SOP‑8‑60V P 沟道 MOSFET

在工业电源、电机驱动、DC‑DC 转换等功率应用场景持续升级的今天，市场对高耐压、大电流、低导通损耗、高可靠性的 MOSFET 需求日益迫切。作为功率系统的核心开关器件，MOSFET 的性能直接决定整机效率、温升与稳定性。

杰盛微半导体（JSMSEMI）深耕功率半导体领域多年，聚焦沟槽 MOSFET 工艺创新，推出JSM4421 SOP‑8‑60V P 沟道 MOSFET ，产品可精准对标行业主流型号 TC4421 ，在关键电气、热学与可靠性指标上实现对等甚至优化，为客户提供高性价比、稳定供货、安全合规的国产替代优选方案。

一、产品定位：对标经典，性能同源，国产优选

TC4421 凭借成熟工艺、稳定参数与广泛适配性，长期占据中高端功率开关市场。杰盛微 JSM4421 以同规格、同封装、同应用场景 为设计目标，采用先进沟槽功率 MOSFET 结构，实现VDS=-60V、ID=-8.5A、RDS(ON)<30mΩ 核心指标与对标型号高度一致，同时在散热设计、一致性控制、环保合规层面进一步强化，完美兼容现有设计方案，无需改板即可直接替换，大幅降低客户导入成本。

JSM4421 定位通用型高性能 P 沟道功率 MOSFET，覆盖电源开关、不间断电源、DC‑DC 转换器、电机驱动、负载开关等主流场景，兼顾消费电子、工业控制、通信电源等多领域需求，是杰盛微完善中低压功率器件矩阵的关键产品。

二、核心参数硬核解析：对标不打折，性能更出众

1. 基础电气参数：精准对标，关键指标不妥协

JSM4421 严格按照行业通用标准设计，核心电气参数与 TC4421 保持高度匹配，确保替换后系统性能稳定无差异：

漏源耐压 VDS

：-60V，满足多数中低压功率系统耐压冗余需求
连续漏极电流 ID

：25℃下 - 8.5A，100℃下仍达 - 5.4A，大电流承载能力对标主流水平
导通电阻 RDS (ON)

：VGS=-10V、ID=-8A 时典型值 23mΩ，最大值≤30mΩ，低损耗特性突出
栅源电压 VGS

：±20V，阈值电压 VGS (th) -1~-2.5V，驱动兼容性强
脉冲漏极电流 IDM

：-34A，满足短时过载与冲击工况
单脉冲雪崩能量 EAS

：105mJ，抗雪崩能力优异，提升系统鲁棒性

2. 热学特性：优化散热，高温更稳定

功率器件的热性能直接影响长期可靠性，JSM4421 在热设计上精准对标并优化：

结到壳热阻 RθJC：30℃/W，结到环境热阻 RθJA：62℃/W
SOP‑8 封装强化散热结构，配合高密度单元设计，有效降低工作温升
工作 / 存储结温范围：-55~+150℃，覆盖工业级严苛环境，高温稳定性对标国际水准

3. 开关与动态特性：高速响应，高效转换

针对高频开关应用，JSM4421 实现快速开关与低损耗平衡：

导通延迟 td (on)：典型 25ns，最大 50ns
上升时间 tr：典型 13.8ns，最大 28ns
关断延迟 td (off)：典型 148ns，最大 290ns
下降时间 tf：典型 51ns，最大 100ns
总栅电荷 Qg：典型 43.8nC，最大 88nC快速开关特性降低开关损耗，适配高频 DC‑DC、电机调速等场景，效率表现对标 TC4421。

体二极管特性：反向恢复优异，保护更可靠

内置体二极管满足续流与保护需求：

正向电压 VSD：≤-1V（25℃，IS=-1A）
反向恢复时间 trr：40ns，反向恢复电荷 Qrr：30nC快速恢复特性减少续流损耗，降低电压尖峰，提升系统抗干扰能力。

三、工艺与可靠性：100% 全测，安全合规有保障

杰盛微坚持品质为先，JSM4421 从工艺到测试全流程严苛管控，可靠性对标国际标准：

1、先进工艺加持

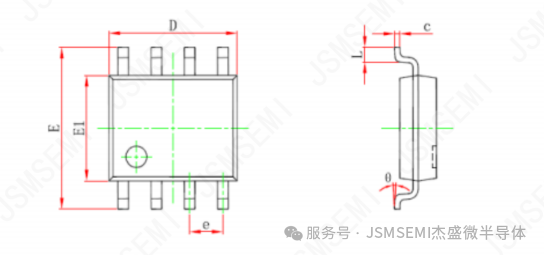

采用沟槽功率 MOSFET 技术，高密度单元设计实现低导通电阻；SOP‑8 封装散热优良，适配高密度 PCB 布局。
2、全流程可靠性测试

100% EAS（单脉冲雪崩能量）测试
100% VVps 测试
湿度敏感度等级 MSL 1，适合无控温湿车间生产
环氧材料符合 UL 94 V‑0 阻燃等级，安全无隐患
全器件无卤环保，满足 RoHS 等全球环保指令

3、严格测试规范

电气参数采用脉冲测试，脉宽≤300μs，占空比≤2%，确保数据真实可靠，批量一致性优异。

四、应用场景全覆盖：一芯多用，适配广泛

JSM4421 凭借对标 TC4421 的均衡性能，适配多领域功率开关需求：

电源类应用

：不间断电源 UPS、开关电源、AC/DC、DC‑DC 转换器，提升转换效率
电机控制

：小型电机驱动、电磁阀控制、玩具电机、风扇调速，大电流支撑稳定
消费电子

：电池保护、负载开关、便携式设备电源管理，低损耗延长续航
工业控制

：工业接口保护、仪表电源、继电器驱动，高可靠性适配严苛环境
通信设备

：通信电源模块、基站辅助电源，高耐压保障系统安全

无论替换现有 TC4421 方案，还是全新设计选型，JSM4421 均能提供稳定、高效、经济的解决方案。

五、国产替代优势：杰盛微赋能供应链安全

在全球半导体供应链波动背景下，国产高性能功率器件成为保障供应链稳定的关键。JSM4421 相比海外对标型号，具备三大核心优势：

1.稳定供货：杰盛微自主产能保障，交期可控，缓解海外型号缺货、交期长痛点
2.高性价比：同等性能下更优价格，降低 BOM 成本，提升产品市场竞争力
3.技术支持：本土团队快速响应，提供选型、替换、应用调试全程技术服务，缩短开发周期

杰盛微以 "技术自主、品质可靠、服务高效" 为理念，推动功率器件国产替代，为客户提供安全、可控、高性能的半导体解决方案。

六、总结：JSM4421--- 国产 P 沟道 MOSFET 的标杆之选

杰盛微 JSM4421‑60V P 沟道 MOSFET，以精准对标 TC4421为核心优势，实现 -60V 耐压、-8.5A 大电流、<30mΩ 低导通电阻的高性能组合，搭配优异热学、开关、可靠性特性，完美适配各类功率开关场景。

产品兼具替换便捷性、性能一致性、成本优越性、供货稳定性，是工业、消费、通信等领域功率器件国产替代的理想选择。未来，杰盛微将持续深耕功率半导体技术创新，推出更多对标国际、性能领先的国产器件，助力中国 "芯" 崛起，为全球客户创造更大价值。
