计算机网络----数据链路层(逻辑链路控制子层LLC、介质访问控制子层MAC）

一、数据链路层核心定位与基础概念

1.1 层次位置与核心作用（精准区分OSI/TCP/IP模型）

数据链路层是"相邻节点通信的桥梁"，其层次位置在不同模型中定义不同，但核心作用一致。

OSI七层模型：第2层，上接网络层（第3层），下接物理层（第1层）。核心衔接作用：接收网络层的IP数据报（分组），封装成帧后交给物理层；接收物理层的比特流，解封装后提取IP数据报，交给网络层。
TCP/IP四层模型：归属于"网络接口层"（该层包含物理层+数据链路层），不单独划分数据链路层，但功能完全对应OSI的第2层。注意：408考试中，默认按OSI模型讲解数据链路层。
核心作用：在两个相邻节点（直连设备，如两台直连交换机、电脑与路由器）之间，实现"可靠、可控的帧传输"，屏蔽物理层的传输差异（如双绞线、光纤、无线的传输特性不同），向网络层提供"无差错、无丢失、按序"的服务（部分链路层协议不提供可靠服务，如PPP，后续详细讲解）。

工程补充 ：实际组网中，"相邻节点"就是"直连设备"，比如家庭电脑→路由器（相邻）、路由器→光猫（相邻），而电脑→远程服务器（非相邻），二者之间的传输需经过多个数据链路层的接力（每一段直连链路都由数据链路层控制）。

1.2 关键定义

链路（Link）：

定义：物理层提供的"无源物理线路"，仅负责传输比特流，无任何协议控制，也不区分帧边界。

举例：一根双绞线、一段光纤、一条无线信道（仅物理介质，无软件/硬件协议）。

408易错点：链路≠数据链路，链路无协议，数据链路有协议。

数据链路（Data Link）：

定义：由"物理链路 + 数据链路层协议（硬件+软件）"组成，是"可控制、可管理"的传输链路。

组成细节：硬件（网卡、交换机端口）+ 软件（链路层协议程序，如以太网协议、PPP协议）。

工程示例：电脑的网卡（硬件）+ 以太网协议（软件）+ 双绞线（物理链路），共同构成一条数据链路。

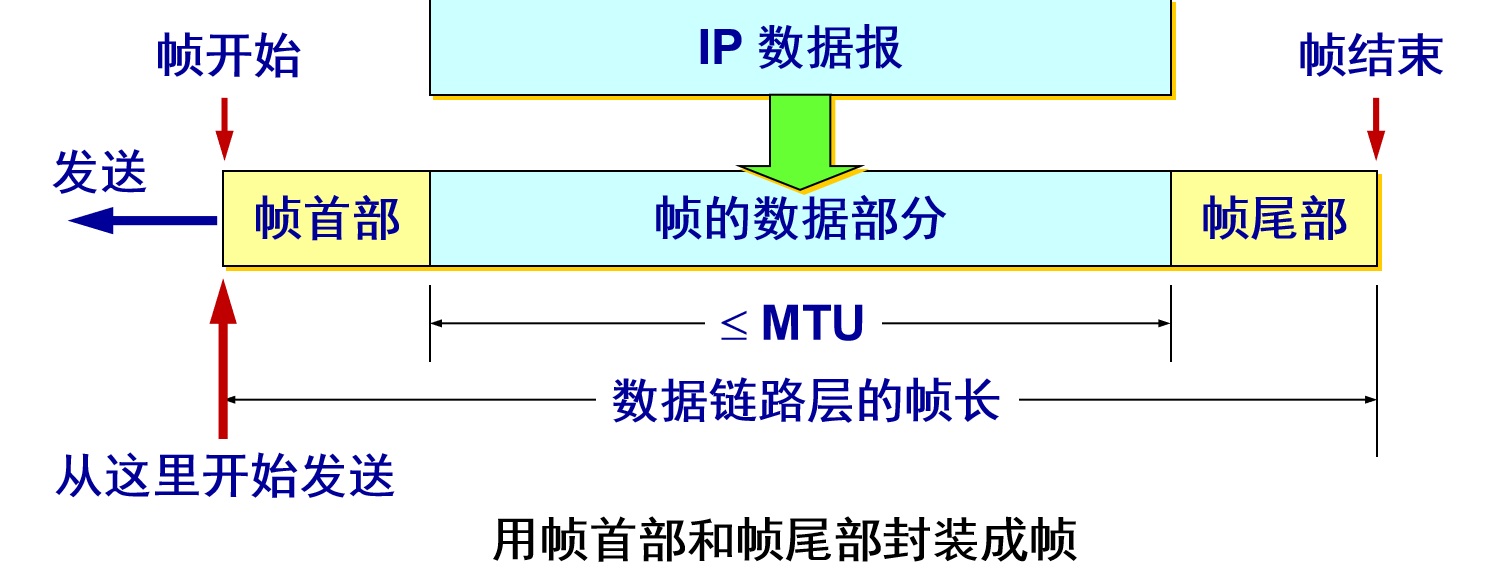

帧（Frame）：

定义：数据链路层的"协议数据单元（PDU）"，是数据链路层传输的最小单位，也是"封装成帧"功能的核心产物。

结构细节（抓包可直接观察）：帧头（Header）+ 数据部分（Data）+ 帧尾（Trailer），三者缺一不可。

各部分作用：

帧头：包含控制信息，如目的MAC地址、源MAC地址、帧类型/长度、控制字段（如同步信息）；
数据部分：来自网络层的IP数据报，长度有约束（不同协议约束不同，如以太网46~1500字节）；
帧尾：主要是差错校验码（如CRC），用于检测传输过程中的错误。

工程补充：用Wireshark抓包时，"Ethernet II"帧就是典型的帧结构，可直接看到帧头、数据、帧尾的字节分布。

MTU（Maximum Transmission Unit，最大传输单元），指数据链路层帧中数据部分的最大长度（单位：字节），核心作用是限制帧的数据载荷大小，避免帧过长导致传输延迟、冲突或被设备丢弃，是数据链路层与网络层协同工作的关键参数

相邻节点：

定义：通过数据链路直接连接的两个设备，无需经过其他设备转发。

举例：电脑与路由器（直连）、路由器与交换机（直连），都是相邻节点；电脑与另一台房间的电脑（经过路由器转发），不是相邻节点。

408关键：数据链路层只负责"相邻节点"的帧传输，不负责"端到端"（如电脑到远程服务器）的传输，端到端传输由网络层+传输层负责。

1.3 三大核心功能

数据链路层的核心功能有3个（封装成帧、透明传输、差错检测），扩展功能有3个（介质访问控制、流量控制、链路管理）。

（1）封装成帧（组帧）

核心目的：解决"帧边界识别"问题------物理层传输的是连续的比特流，数据链路层需要给比特流添加首尾标记，让接收方能够准确区分"一帧的开始"和"一帧的结束"，避免帧混淆。

实现核心：给网络层传来的IP数据报，添加"帧头"和"帧尾"，形成完整的帧；接收方收到比特流后，根据首尾标记，提取出帧，再去掉帧头帧尾，将数据部分交给网络层。

408易错：封装成帧的"帧头帧尾"，不包含在网络层数据报中，是数据链路层新增的内容，会增加传输开销（比如以太网帧头+帧尾共18字节，这部分不承载用户数据）。

工程补充：封装成帧是所有链路层协议的基础，无论是以太网、PPP，还是Wi-Fi，都必须实现封装成帧，否则无法完成相邻节点的传输。

（2）透明传输

核心目的：解决"数据中出现帧定界符"的问题------如果IP数据报中包含"帧的开始/结束标记"（如比特填充法的01111110），接收方会误判为"帧结束"，导致帧解析错误，透明传输就是让这些"特殊标记"在数据中"不可见"（不被误判）。

"透明"的含义：数据链路层对上层（网络层）传来的数据"透明处理"，即无论数据中包含什么比特组合，都能准确传输，不会因为特殊比特组合而导致传输错误。

实现方式：不同的组帧方法，透明传输的实现方式不同（后续组帧方法中详细讲解，如字符填充、比特填充），核心是"对数据中的特殊标记进行转义或填充"。

工程示例：PPP协议早期用字符填充实现透明传输，当数据中出现SOH（帧开始标记）时，在前面添加ESC（转义字符），接收方收到后删除ESC，还原原始数据，避免误判。

（3）差错检测

核心目的：检测传输过程中出现的错误------物理层传输比特流时，可能因为线路干扰、信号衰减等原因，导致比特翻转（0变1、1变0），差错检测就是识别出这些错误，避免错误的数据被交给上层。

关键细节：数据链路层绝大多数协议只做检错，不做纠错（纠错需要更多的冗余码，增加传输开销，且链路层传输距离短、错误率低，纠错性价比低）；如果检测到错误，通常采用"丢弃错误帧"，并通知发送方重传（重传由ARQ协议实现）。

例外情况：少数场景（如存储系统、卫星链路）会使用纠错码，但数据链路层主流不使用，408仅考检错码（CRC、奇偶校验），纠错码仅考海明码（用于存储器纠错，非链路层主流）。

工程补充：实际组网中，差错检测是"保障传输可靠性"的基础，比如以太网、PPP、Wi-Fi，都使用CRC作为差错检测方式，几乎能检测出所有的比特翻转错误。

（4）扩展功能

介质访问控制（MAC） ：解决"多节点共享同一信道"的冲突问题（如多台电脑共用一根网线、多个设备连接同一Wi-Fi），后续单独章节详细讲解（CSMA/CD、CSMA/CA等）。
流量控制：限制发送方的帧发送速率，匹配接收方的处理能力------如果发送方发送过快，接收方缓冲区会溢出，导致帧丢失，流量控制就是避免这种情况，后续结合ARQ协议详细讲解。
链路管理：负责数据链路的"建立、维持、释放"，比如PPP协议的链路建立三阶段、以太网的链路协商，工程中就是"设备之间的链路连通性检测"。

二、封装成帧（组帧）4种方法

封装成帧的核心是"划分帧边界"，4种方法，重点掌握"比特填充的首尾标志法。

2.1 字符计数法（已淘汰）

（1）核心原理

帧头的第一个字节（1字节，8比特），专门用于标识整个帧的总长度（包括帧头、数据部分、帧尾），接收方收到该字节后，就知道后续多少个字节是一帧，从而划分帧边界。

结构示例（字节数）： $帧长度（1B）$ + $数据（n B）$ + $帧尾（FCS，4B）$ ，总长度=1+n+4，帧头的1字节就是"1+n+4"的十进制/十六进制值。

（2）实现细节

发送方：先计算整个帧的总字节数，将该数值写入帧头的1字节，再依次发送帧头、数据、帧尾。

接收方：先接收1字节的帧长度，然后从后续比特流中提取"对应字节数"的内容，作为一帧，剩余比特流继续等待下一个帧长度字节。

（3）优缺点

优点：原理最简单，实现成本低，无需复杂的定界符判断。
缺点：容错性极差------如果帧头的"长度字节"传输错误（比如本来是10字节，传成11字节），接收方会误判帧长度，导致后续所有帧的边界都错位（同步丢失），无法恢复；且无法处理"数据中包含与长度字节相同的数值"的情况（但影响较小，核心问题是长度出错）。

无任何实际应用，早期的低速串口通信曾短暂使用，现已被其他方法完全替代，原因就是容错性太差，无法适应实际传输中的错误。

2.2 字符填充的首尾定界符法（已淘汰）

核心：用"特定字符"作为帧的开始和结束标记（定界符），同时对数据中出现的定界符进行"字符填充"，实现透明传输，依赖特定的字符编码（如ASCII码）。

（1）核心原理与定界符

采用ASCII码中的两个特殊字符作为定界符：

SOH（Start of Header）：帧开始标记，ASCII码值为0x01（十进制1），表示一帧的开始；
EOT（End of Transmission）：帧结束标记，ASCII码值为0x04（十进制4），表示一帧的结束。

结构示例： $SOH$ + $帧头其他信息$ + $数据部分$ + $帧尾（FCS）$ + $EOT$

（2）透明传输实现

问题：如果数据部分中包含SOH、EOT，或者填充用的转义字符ESC，接收方会误判为帧的开始/结束，因此需要进行"字符填充"（转义）。

填充规则（发送方）：

数据中出现SOH → 先发送ESC（转义字符，ASCII码0x1B），再发送SOH；
数据中出现EOT → 先发送ESC，再发送EOT；
数据中出现ESC → 先发送ESC，再发送ESC；

还原规则（接收方）：

收到ESC后，忽略ESC，将后续的字符视为"数据中的正常字符"，不视为定界符。

（3）示例演示

假设数据部分为： $SOH$ + 「abc」 + $EOT$ + $ESC$ ，则发送方填充后的数据为：

ESC\] + \[SOH\] + 「abc」 + \[ESC\] + \[EOT\] + \[ESC\] + \[ESC

接收方收到后，删除每个ESC后面的字符的转义，还原为原始数据。

（4）优缺点

优点：解决了字符计数法的容错性问题，即使某一帧出错，也不会影响后续帧的同步；实现了透明传输。
缺点：依赖字符编码------只能用于使用ASCII码的场景，无法用于二进制数据传输（如图片、视频，二进制数据中可能包含任意比特组合，无法用字符转义）；且字符填充增加了传输开销（每出现一个特殊字符，多传一个ESC）。

早期的PPP协议（点对点协议）曾使用该方法，后来因为二进制数据传输需求，被"比特填充的首尾标志法"替代，目前无实际工程应用。

2.3 比特填充的首尾标志法 (核心）

核心：不依赖字符编码，用一个固定的"比特序列"作为帧的开始/结束标记，通过"比特填充"实现透明传输，是目前所有主流链路层协议（以太网、PPP、Wi-Fi）的组帧方法。

（1）核心原理与定界标志

统一的帧首尾标志：01111110（1字节，8比特），该序列称为"标志字段（F）"，发送方在每帧的首尾都添加该标志，接收方通过识别该标志，划分帧边界。

结构示例（比特流）： $01111110$ + $帧头比特$ + $数据比特$ + $帧尾（FCS比特）$ + $01111110$

关键细节：标志字段可以连续使用------如果两帧之间没有数据传输，发送方可以连续发送01111110，接收方会识别为"帧间隙"，不视为错误。

（2）透明传输实现

问题：如果数据部分中出现"01111110"（标志字段），或者"011111"（连续5个1），接收方会误判为帧的开始/结束（因为标志字段是6个1+0），因此需要进行"比特填充"。

填充规则（发送方，408必背，必考计算）：

在发送数据比特流时，每检测到连续5个1 ，就强制插入1个0（无论后面的比特是什么），打破"连续6个1"的可能，避免与标志字段混淆。

还原规则（接收方，408必背）：

在接收比特流时，每检测到连续5个1 ，就删除紧跟的1个0，还原原始数据；如果连续5个1后面是1，则视为"标志字段的开始"（因为标志字段是01111110，前面是6个1，接收方会识别为标志）。

（3）408必考例题

例题1：已知发送方的原始数据比特流为：110111111100（共12比特），采用比特填充的首尾标志法，求填充后的比特流（含首尾标志）。

解题步骤（408答题标准步骤）：

第一步：分析原始数据中的连续5个1：原始数据为110 11111 1100（拆分后，中间有一段连续6个1：111111）；
第二步：执行填充规则：连续5个1后插入1个0，因此连续6个1（111111）填充后变为11111 0 1（即1111101）；
第三步：填充后的原始数据变为：110 1111101 100 → 1101111101100（共13比特）；
第四步：添加首尾标志（01111110），最终填充后的比特流为：01111110 1101111101100 01111110。

例题2：接收方收到的比特流（含首尾标志）为：01111110 101111100 01111110，求还原后的原始数据比特流。

解题步骤：

第一步：去掉首尾标志，得到中间数据：101111100；
第二步：执行还原规则：检测连续5个1，删除紧跟的0------中间数据中，101 11111 00（连续5个1后面是0），删除该0，得到101 11111 00 → 10111110

408易错点：填充时"连续5个1就插0"，无论后面是0还是1；还原时"连续5个1后面的0才删除"，如果后面是1，则不删除（视为标志字段的一部分）。

（4）优缺点

优点：① 与字符编码无关，可用于二进制数据传输（图片、视频、二进制文件等），通用性极强；② 填充开销小（仅在连续5个1时插0，大多数数据中连续5个1的情况较少）；③ 容错性好，某一帧出错，不会影响后续帧的同步。
缺点：需要逐比特检测连续5个1，对硬件的处理速度有一定要求，但现代网卡的处理能力完全可以满足。

（5）408考点与工程应用

408：① 必考"比特填充规则"（发送方填充、接收方还原）；② 必考"标志字段（01111110）"；③ 必考计算（给定原始数据，求填充后比特流；给定接收比特流，求还原后数据）；④ 知道该方法是"以太网、PPP、Wi-Fi的组帧方法"。
工程：所有主流链路层协议都使用该方法，比如：
以太网（有线网络）：帧首尾都添加01111110标志，比特填充实现透明传输；
PPP协议（宽带拨号）：目前使用比特填充，替代了早期的字符填充；
Wi-Fi（无线网络）：组帧时同样使用该方法，确保二进制数据的透明传输。

工程实操：用Wireshark抓包以太网帧，可在"Frame"字段中看到"Flag"（01111110），以及填充后的比特流。

2.4 违规编码法（小众）

核心：利用"物理层编码的违规状态"作为帧的定界符，无需添加额外的标志字段，也无需填充，依赖物理层的编码规则。

（1）核心原理

物理层会对比特流进行编码（如曼彻斯特编码、差分曼彻斯特编码），编码过程中会有"正常编码状态"和"违规编码状态"（即物理层不会出现的编码组合），违规编码法就用"违规编码状态"作为帧的开始/结束标记。

最典型示例：曼彻斯特编码（传统以太网物理层编码）

正常编码：每一个比特的中间都有一个跳变（高→低或低→高），用于同步；比如"0"编码为"高→低"，"1"编码为"低→高"（不同标准可能相反，但核心是"中间跳变"）；
违规编码：比特中间没有跳变（高→高或低→低），这种编码状态在物理层正常传输中不会出现，因此用作帧的定界符（帧开始/结束）。

（2）实现细节

发送方：在帧的首尾，发送"违规编码"（中间无跳变），数据部分发送"正常编码"（中间有跳变）；

接收方：检测到"违规编码"，就知道是帧的开始/结束，检测到"正常编码"，就视为数据部分，无需填充，直接提取。

（3）优缺点

优点：无需添加额外的标志字段，也无需填充，传输开销最小；实现简单，依赖物理层编码即可。
缺点：依赖特定的物理层编码------只有支持"违规编码状态"的编码方式（如曼彻斯特编码）才能使用；现代高速以太网（如百兆、千兆以太网）采用"差分编码"，没有违规编码状态，因此无法使用。

仅用于"传统低速以太网"（10Mbps，使用曼彻斯特编码），现代高速以太网（百兆及以上）、Wi-Fi、PPP等，均不使用该方法，工程应用极少。

2.5 4种组帧方法对比

组帧方法	核心定界方式	透明传输实现	优点	缺点	408考点	工程应用
字符计数法	帧头1字节标识总长度	无需填充（无透明传输问题）	原理简单，实现成本低	容错性差，长度出错则同步丢失	仅考概念，已淘汰	无
字符填充的首尾定界符法	SOH（帧开始）、EOT（帧结束）	字符填充（ESC转义）	容错性好，实现透明传输	依赖字符编码，无法传输二进制数据	考填充规则，已淘汰	早期PPP，目前无
比特填充的首尾标志法	01111110（标志字段）	比特填充（连续5个1插0）	通用，无编码依赖，开销小	需逐比特检测，对硬件有要求	必考计算、填充规则、标志字段	以太网、PPP、Wi-Fi（主流）
违规编码法	物理层违规编码（如曼彻斯特无跳变）	无需填充（依赖编码）	传输开销最小，实现简单	依赖特定物理层编码	仅考概念	传统低速以太网，目前极少

三、差错控制（检错+纠错）

差错控制的核心是"识别传输错误"（检错）或"纠正传输错误"（纠错），数据链路层主流只做检错，纠错仅用于特殊场景（如存储器）。408重点考CRC（检错）、海明码（纠错）的计算，工程重点是CRC的实际应用。

3.1 差错的类型

物理层传输比特流时，常见的错误分为两类，直接决定了差错控制方法的选择：

随机错：单个比特出错（如0变1），由线路干扰、信号衰减等随机因素导致，错误率低，无规律；

示例：数据1010 → 传输后变为1000（第3位比特出错）；

应对：检错后重传即可，无需纠错（成本低）。

突发错：多个连续比特出错，由强干扰（如雷电、电磁干扰）导致，错误率高，有规律（连续出错）；

示例：数据10101010 → 传输后变为10000010（中间4位比特出错）；

应对：需要强检错能力的编码（如CRC），可检测出绝大多数突发错。

408易错点：数据链路层的差错控制，主要针对"随机错和突发错"，其中CRC可检测出所有突发错（长度≤生成多项式最高次幂）和绝大多数随机错。

3.2 检错码

检错码：仅能检测出传输错误，无法纠正错误，检测到错误后，通常丢弃错误帧，通知发送方重传（由ARQ协议实现）。数据链路层主流使用检错码，核心是CRC，奇偶校验码仅用于简单场景。

3.2.1 奇偶校验码

（1）核心原理

在原始数据比特流的末尾，添加1个"校验比特"（奇偶位），使整个数据（原始数据+校验比特）中"1的个数"满足"奇数"（奇校验）或"偶数"（偶校验），接收方通过判断"1的个数"是否符合约定，检测是否出错。

（2）实现细节

奇校验：原始数据中1的个数为奇数 → 校验比特为0；原始数据中1的个数为偶数 → 校验比特为1；最终1的总个数为奇数。
偶校验：原始数据中1的个数为偶数 → 校验比特为0；原始数据中1的个数为奇数 → 校验比特为1；最终1的总个数为偶数。

示例：原始数据为1010（1的个数为2，偶数）

奇校验：添加校验比特1，最终数据为10101（1的个数为3，奇数）；
偶校验：添加校验比特0，最终数据为10100（1的个数为2，偶数）。

（3）检错能力

仅能检测出奇数个比特错误 ，无法检测出偶数个比特错误，也无法纠错。

示例：奇校验数据10101（1的个数3），传输后变为10001（1的个数2，偶数）→ 检测到错误；传输后变为10000（1的个数1，奇数）→ 无法检测到错误（2个比特出错，偶数个）。

（4）优缺点

优点：实现最简单，仅需添加1个校验比特，传输开销极小；硬件实现成本低。
缺点：检错能力弱，无法检测偶数个比特错误，无法纠错，仅适用于错误率极低的场景。

仅用于"简单低速通信"，如串口通信（UART）、早期的低速传感器通信，用于快速简单的检错；现代网络（以太网、PPP、Wi-Fi）均不使用，因为检错能力太弱。

3.2.2 循环冗余校验CRC

CRC（Cyclic Redundancy Check），循环冗余校验，是目前数据链路层最常用的检错码，检错能力极强，可检测出所有突发错（长度≤生成多项式最高次幂）、所有单比特错、所有双比特错，仅无法检测出"特定的多比特错"（概率极低），工程中视为"可检测所有实际错误"。

核心原理：基于模2除法 （无进位、无借位，等价于异或运算 ），将原始数据与生成多项式 进行模2除法，得到的余数作为冗余码（FCS，帧检验序列），添加到原始数据末尾，接收方进行同样的模2除法，若余数为0，则无错；若余数非0，则有错。

（1）核心概念

原始数据（D）：来自网络层的IP数据报的比特流，假设长度为k比特（k为任意正整数）。
生成多项式（G(x)） ：由通信双方预先约定的一个多项式，对应一个固定的比特序列，长度为r+1比特（r为生成多项式的最高次幂）。

示例：生成多项式G(x)=x³+x+1 → 最高次幂r=3，对应的比特序列为1011（x³对应1，x²对应0，x¹对应1，x⁰对应1）；

408考点：生成多项式会直接给出，无需自己推导，重点是将多项式转换为比特序列。

冗余码（FCS，Frame Check Sequence）：模2除法的余数，长度为r比特（与生成多项式的最高次幂相等），不足r比特时，高位补0。
发送帧（T）：原始数据D + 冗余码FCS，长度为k+r比特，即T = D × 2ʳ + FCS（相当于原始数据左移r位，再加上FCS）。
模2除法规则：

模2加法：0+0=0，0+1=1，1+0=1，1+1=0（无进位）；
模2减法：0-0=0，0-1=1，1-0=1，1-1=0（无借位，等价于模2加法）；
模2除法：用除数（生成多项式的比特序列）去除被除数（原始数据左移r位后的比特序列），每一步用除数的最高位与被除数的最高位对齐，进行模2减法，得到余数，余数的长度始终比除数少1比特，直到被除数全部处理完，最终的余数即为FCS。

（2）408必考计算步骤

例题：已知原始数据D=101001（k=6比特），生成多项式G(x)=x³+x+1（对应比特序列1011，r=3），求FCS和发送帧T。

解题步骤：

步骤1：信息码左移r位（补3个0）

被除数 = D × 2ʳ = 101001 后补3个0 = 101001000

步骤2：标准模2除法（核心：无进位借位，按位异或；首位为1则除，为0则补0）

除数：1011（4位），被除数：1 0 1 0 0 1 0 0 0

复制代码

       1 0 0 1 0 1         （商，无意义，仅求余数）
      ___________________
1011 | 1 0 1 0 0 1 0 0 0
       1 0 1 1             （首位1，异或1011）
      -----------
        0 0 1 0 0          （余数，下拉下一位）
          0 0 0 0          （首位0，补0，异或0000）
          -----------
            1 0 0 1        （余数，下拉下一位）
            1 0 1 1        （首位1，异或1011）
            -----------
              0 1 0 0      （余数，下拉下一位）
              0 0 0 0      （首位0，补0，异或0000）
              -----------
                1 0 0 0    （余数，下拉下一位）
                1 0 1 1    （首位1，异或1011）
                -----------
                  0 0 1 1  （最终余数，保留r=3位）

步骤3：确定FCS帧检验序列

余数固定为 r=3位 ，最终余数 = 011

即：FCS = 011

步骤4：构造发送帧 T

发送帧 = 原始信息码 + FCS

T = 101001 + 011 = 101001011

接收方验证（无错判定）

接收帧 101001011 ÷ 除数 1011（模2除法），余数为0，证明传输无差错。

原计算余数000是错误的 ，正确余数为011；

模2除法规则：首位为1才与除数异或，首位为0则与0000异或，不能随意补位错位；

余数严格保留r位，无需高位补0，最终余数不足才补，本题刚好3位。

接收方验证步骤：

接收方收到发送帧T后，用T除以生成多项式G（模2除法），若余数为0，则无错；若余数非0，则有错，丢弃该帧，通知发送方重传。

易错点：① 生成多项式的比特序列，最高位和最低位必须为1（否则无法正确检错）；② 余数长度必须为r比特，不足r比特时高位补0；③ 模2除法无进位、无借位，仅做异或运算。

（3）检错能力

可检测出所有单比特错（概率100%）；
可检测出所有双比特错（概率100%），无论生成多项式如何选择（只要最高位和最低位为1）；
可检测出所有突发错：若突发错的长度≤生成多项式的最高次幂r，则可100%检测；若突发错的长度=r+1，检测概率为1-(1/2)^(r-1) ；
若突发错的长度>r+1，检测概率为1−(1/2)r1-(1/2)^r1−(1/2)r；
无法检测出的错误：仅当错误比特流恰好是生成多项式G(x)的整数倍时，无法检测（这种情况概率极低，工程中可忽略不计）。

（4）优缺点

优点：① 检错能力极强，可检测出绝大多数实际传输中的错误（单比特、双比特、突发错）；② 传输开销适中（冗余码长度r通常为3~16比特，远大于奇偶校验码的1比特，但检错能力远超）；③ 硬件实现简单（模2除法可通过移位寄存器快速实现，现代网卡、交换机均内置CRC硬件电路，处理速度极快）；④ 计算过程可并行处理，不影响传输效率。
缺点：① 仅能检错，无法纠错，检测到错误后需依赖ARQ协议重传，增加了传输延迟（但链路层传输距离短，延迟可忽略）；② 生成多项式需通信双方预先约定，若约定不一致，会导致检错失败（工程中已形成标准，如以太网使用G(x)=x^32 +x^26+ x^23+ x^22+ x^16+ x^12+ x^11+ x^10+ x^8+ x^7+ x^5+ x^4+ x^2+ x+1，PPP协议使用G(x)= x^16+ x^12+ x^5+1，无需手动约定）。

（5）408考点与工程应用

408考点（必考）：
① 模2除法的计算步骤（给定原始数据和生成多项式，求FCS和发送帧）；
② 接收方的验证方法（模2除法余数为0则无错）；
③ CRC的检错能力（单比特、双比特、突发错的检测范围）；
④ 生成多项式与比特序列的转换（如G(x)=x³+x+1→1011）；⑤ 易错点辨析（余数长度、生成多项式的首尾比特要求）。
工程应用：
① 以太网（有线网络）：帧尾的FCS字段（4字节，32比特）采用CRC校验，生成多项式为标准的32位多项式，确保有线传输的可靠性；
② PPP协议（宽带拨号、串口专线）：使用16位CRC校验，生成多项式固定，是家庭宽带、企业专线的核心检错方式；
③ Wi-Fi（无线网络）：因无线信道干扰大，采用CRC+额外检错机制，确保无线帧传输的准确性；
④ 存储设备（硬盘、U盘）：数据写入时采用CRC校验，检测存储过程中的比特翻转错误；
⑤ 工程实操：用Wireshark抓包时，可在"Frame"字段中看到"FCS"字段，即为CRC冗余码，若抓包显示"FCS error"，则表示该帧传输出错，会被接收方丢弃。

3.3 纠错码

纠错码：不仅能检测出传输错误，还能直接纠正错误，无需发送方重传。数据链路层主流不使用纠错码（因纠错需更多冗余码，传输开销大，且链路层错误率低，重传性价比更高），但408必考海明码（用于存储器纠错，偶尔用于卫星链路等特殊场景），需重点掌握计算步骤。

核心原理：通过添加冗余位，让接收方能够根据冗余位与数据位的逻辑关系，定位错误比特的位置，并纠正错误（通常只能纠正单比特错，检测双比特错）。海明码是408唯一考的纠错码，重点掌握"冗余位计算""校验位计算""错误定位"三个核心步骤。

（1）核心概念

数据位（k）：原始数据的比特数（如k=4，原始数据为1010），由题目直接给出。
冗余位（r） ：用于纠错的额外比特，需满足公式： 2r≥k+r+12^r \geq k + r + 12r≥k+r+1 （408必考公式）。该公式的含义是：r个冗余位可表示2^r 种状态，需用1种状态表示"无错"，剩余2^r - 1种状态表示"错误比特的位置"（共k+r个比特，需定位每个比特的错误）。
校验位（监督位）：即冗余位，通常用P₁、P₂、P₃...Pᵣ表示，插入到数据位的特定位置（2⁰、2¹、2²...2^(r-1)位置，即第1、2、4、8...位），剩余位置填充数据位（D₁、D₂、D₃...Dₖ）。
海明码帧：总长度为k+r比特，结构为：P₁ P₂ D₁ P₃ D₂ D₃ D₄ P₄ D₅...（按2的幂次插入校验位）。

检错纠错能力

纠错能力：可纠正单比特错（能准确定位错误位置并纠正）；
检错能力：可检测双比特错（若出现两个比特错误，校验和组合会对应一个不存在的位置，可判断为双比特错，但无法纠正）；
局限性：无法纠正双比特错，也无法检测多比特错（三个及以上比特出错），因此仅适用于错误率极低的场景（如存储器、卫星链路）。

（4）优缺点

优点：可直接纠正单比特错，无需重传，减少传输延迟，适用于重传成本高、错误率低的场景；
缺点：① 传输开销大（冗余位r通常比CRC多，如k=4时r=3，冗余开销达75%）；② 计算复杂，硬件实现成本高；③ 仅能纠正单比特错，检错能力有限，不适用于链路层的常规传输。

408考点与工程应用

408考点（必考）：① 冗余位r的计算（公式应用）；② 海明码的比特分配（校验位插入位置）；③ 校验位的计算步骤；④ 错误检测与纠正（校验和计算、错误定位）；⑤ 检错纠错能力。
工程应用：① 存储器（内存、硬盘）：用于纠正存储器读写过程中的单比特错，是计算机硬件中最主要的应用场景；② 卫星链路（远距离、高干扰）：因重传延迟极大，采用海明码纠正单比特错，减少重传次数；③ 链路层应用极少：仅在特殊的低速、长距离链路中使用，以太网、PPP、Wi-Fi等主流链路层协议均不使用海明码，而是采用"CRC检错+ARQ重传"的方式。

3.4 差错控制的工程实操与408易错辨析

（1）工程实操要点

链路层主流方案：CRC检错 + ARQ重传，兼顾可靠性和传输效率，是以太网、PPP、Wi-Fi的标准方案；
CRC标准多项式：工程中无需手动选择，按协议固定使用（如以太网32位CRC、PPP 16位CRC），抓包时可直接观察FCS字段；
海明码的工程使用：仅在存储器、卫星链路等特殊场景使用，日常组网无需关注，重点掌握其计算方法即可。

（2）408易错辨析

易错点1：混淆"检错"与"纠错"------CRC仅检错，海明码可纠错（单比特），数据链路层主流用检错，纠错仅用于特殊场景；
易错点2：CRC的模2除法无进位、无借位，等价于异或运算，不可按常规除法计算；
易错点3：海明码的冗余位公式 2r≥k+r+12^r \geq k + r + 12r≥k+r+1 ，不可遗漏"+1"（表示无错状态）；
易错点4：CRC的FCS是冗余码，添加在原始数据末尾，海明码的冗余位（校验位）插入在数据位中间，位置不同。

四、介质访问控制（MAC）协议

介质访问控制（MAC）是数据链路层的扩展功能，核心目的是解决多节点共享同一传输介质 时的冲突问题------当多个节点同时发送数据时，会导致比特流叠加，出现传输错误（冲突），MAC协议就是规范节点的发送时机，避免冲突、解决冲突。

408重点考3类MAC协议：CSMA/CD（以太网核心）、CSMA/CA（Wi-Fi核心）、令牌传递协议（小众），其中CSMA/CD和CSMA/CA是必考重点，工程中也是组网的核心协议。

4.1 MAC协议的核心分类与适用场景

根据传输介质的类型，MAC协议分为两类，对应不同的组网场景，408常考分类对应关系：

共享介质型MAC协议：适用于多个节点共享同一传输介质（如双绞线、同轴电缆、无线信道），核心解决冲突问题，包括CSMA/CD、CSMA/CA、令牌传递协议；
点对点型MAC协议：适用于两个节点直连（如电脑与路由器、路由器与光猫），无冲突问题，无需复杂的冲突解决机制（如PPP协议的MAC层，仅简单的帧同步即可）。

实际组网中，共享介质场景主要是"家用Wi-Fi"（多个设备共享无线信道）、"早期以太网"（多个电脑共享一根同轴电缆）；现代以太网（企业组网）采用交换机，每个端口对应一个节点，属于点对点场景，无冲突，因此CSMA/CD仅用于早期共享以太网，现代以太网仅保留CSMA/CD的兼容机制。

4.2 CSMA/CD协议（载波监听多点接入/碰撞检测，以太网核心）

CSMA/CD（Carrier Sense Multiple Access with Collision Detection），是传统共享以太网（如10Mbps以太网）的核心MAC协议，核心思想是先听后发、边发边听、冲突停发、延迟重发，解决多个节点共享有线介质的冲突问题，408必考计算（最短帧长、争用期）和原理细节。

（1）核心原理

载波监听（先听后发）：节点发送数据前，先监听传输介质（载波），判断介质上是否有其他节点正在发送数据（即介质是否空闲）；若介质空闲，则发送数据；若介质忙，则等待，直到介质空闲后再发送。
碰撞检测（边发边听）：节点发送数据的同时，继续监听介质，检测是否有其他节点同时发送数据（即是否发生碰撞）；若检测到碰撞（介质上的比特流出现异常叠加），立即停止发送数据，并发送"冲突信号"（干扰信号），通知其他节点发生了碰撞。
冲突停发：一旦检测到碰撞，立即停止发送当前数据，避免浪费传输资源，同时发送冲突信号，确保所有节点都能检测到碰撞。
延迟重发（二进制指数退避算法）：发生碰撞后，节点不会立即重发，而是等待一段随机时间（由二进制指数退避算法计算），再重新执行"载波监听"步骤，避免再次发生碰撞；若多次碰撞，则丢弃该帧，通知上层协议。

（2）关键概念

争用期（碰撞窗口）：

定义：节点发送数据后，能检测到碰撞的最长时间，等于信号在最远两个节点之间往返的时间（即2×传播延迟）。

核心意义：若在争用期内未检测到碰撞，则说明该帧发送成功，不会再发生碰撞；若在争用期内检测到碰撞，则立即停发。

408考点：争用期的计算（传播延迟×2），以太网的标准争用期为51.2μs（对应10Mbps以太网的最短帧长）。

最短帧长：

定义：为了确保节点在发送完一帧前，能检测到所有可能的碰撞，帧的发送时间必须≥争用期（2×传播延迟），此时对应的帧长即为最短帧长。

计算公式：最短帧长=传输速率×争用期最短帧长 = 传输速率 × 争用期最短帧长=传输速率×争用期

示例：10Mbps以太网，争用期51.2μs，最短帧长=10×10^6 bit/s × 51.2×10^-6 s = 512 bit = 64字节（以太网标准最短帧长为64字节，包含帧头、数据、帧尾）。

二进制指数退避算法：

核心目的：避免多个节点在碰撞后同时重发，导致再次碰撞，通过随机延迟实现"错峰重发"。

算法规则：① 碰撞次数n≤10时，重发延迟时间在 $0, 2ⁿ - 1$ 个"争用期"中随机选择；② 碰撞次数n>10且n≤16时，重发延迟时间固定在 $0, 2¹⁰ - 1$ 个争用期中随机选择；③ 碰撞次数n>16时，丢弃该帧，向高层报告错误。

示例：第一次碰撞（n=1），延迟时间在0 ~ 1个争用期之间随机选择（即0或51.2μs）；第二次碰撞（n=2），延迟时间在0~3个争用期之间随机选择（0、51.2、102.4、153.6μs）。

（3）优缺点

优点：① 原理简单，硬件实现成本低（早期共享以太网无需复杂设备，仅需网卡和同轴电缆）；② 解决了共享有线介质的冲突问题，适配早期局域网组网需求；③ 传输效率适中，在轻负载场景下（节点少、数据量小），冲突概率低，可实现高效传输。
缺点：① 仅适用于有线共享介质 ，无法用于无线信道（无线信道存在隐藏终端、暴露终端问题，无法准确检测碰撞）；② 重负载场景下（节点多、数据量大），碰撞概率极高，传输效率急剧下降（大量带宽用于冲突检测和重传）；③ 传输距离受限（争用期固定为51.2μs，对应信号传输距离约2500米，超过该距离会导致争用期不足，无法检测碰撞）；④ 仅支持半双工通信（节点无法同时发送和接收数据），无法实现全双工传输。

（4）408考点与工程应用

408考点（必考）：① 核心原理四句话（先听后发、边发边听、冲突停发、延迟重发），简答题直接默写原话；② 争用期的定义和计算（2×传播延迟）；③ 最短帧长的计算公式和示例（10Mbps以太网64字节）；④ 二进制指数退避算法的规则（碰撞次数与延迟范围的对应关系）；⑤ 易错点：CSMA/CD仅适用于有线共享介质，无线信道不适用。
工程应用：① 早期共享以太网（10Mbps，使用同轴电缆组网）：是CSMA/CD的核心应用场景，如早期校园网、企业内网；② 现代以太网的兼容机制：现代千兆、万兆以太网采用交换机组网（点对点场景），无冲突，仅保留CSMA/CD协议用于兼容早期设备，实际不再使用其冲突检测功能；③ 工程实操：用Wireshark抓包早期共享以太网帧，可看到"Collision"字段，标识该帧发生碰撞，会被接收方丢弃；现代以太网抓包不会出现该字段，因无冲突。

4.3 CSMA/CA协议（载波监听多点接入/碰撞避免，Wi-Fi核心）

CSMA/CA（Carrier Sense Multiple Access with Collision Avoidance），碰撞避免协议 ，是无线局域网（Wi-Fi）的核心MAC协议，核心思想是先听后发、预约信道、冲突避免 ------无线信道无法准确检测碰撞（隐藏终端、暴露终端问题），因此不检测碰撞，而是通过预约机制提前避免碰撞，408必考其核心原理和与CSMA/CD的区别。

核心背景：无线信道的特殊性导致碰撞检测无效（无线信号衰减快、存在遮挡，节点无法同时接收和发送信号，无法检测自身发送的信号与其他节点信号的叠加），因此CSMA/CD无法用于无线，只能采用"碰撞避免"策略，提前规避冲突。

（1）核心概念

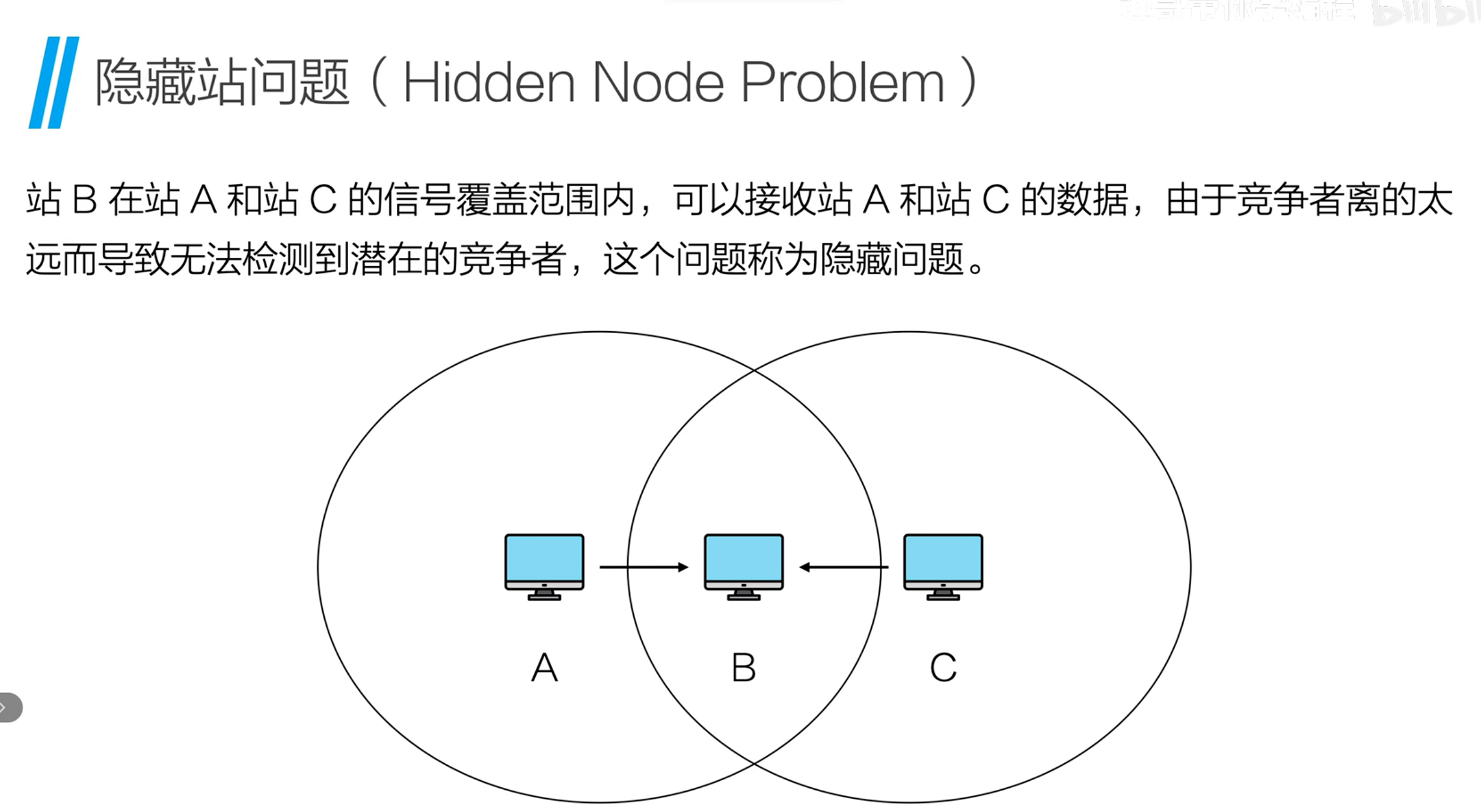

隐藏终端问题（无线信道特有，408高频考点）：两个节点无法互相检测到对方的信号，但都能检测到AP（无线接入点）的信号，此时两个节点同时向AP发送数据，会发生碰撞，但双方都无法检测到碰撞（因彼此看不到）。

示例：房间内两个设备，分别在AP的两侧，彼此遮挡，都能连接AP，但无法互相通信，同时发送数据时会碰撞。

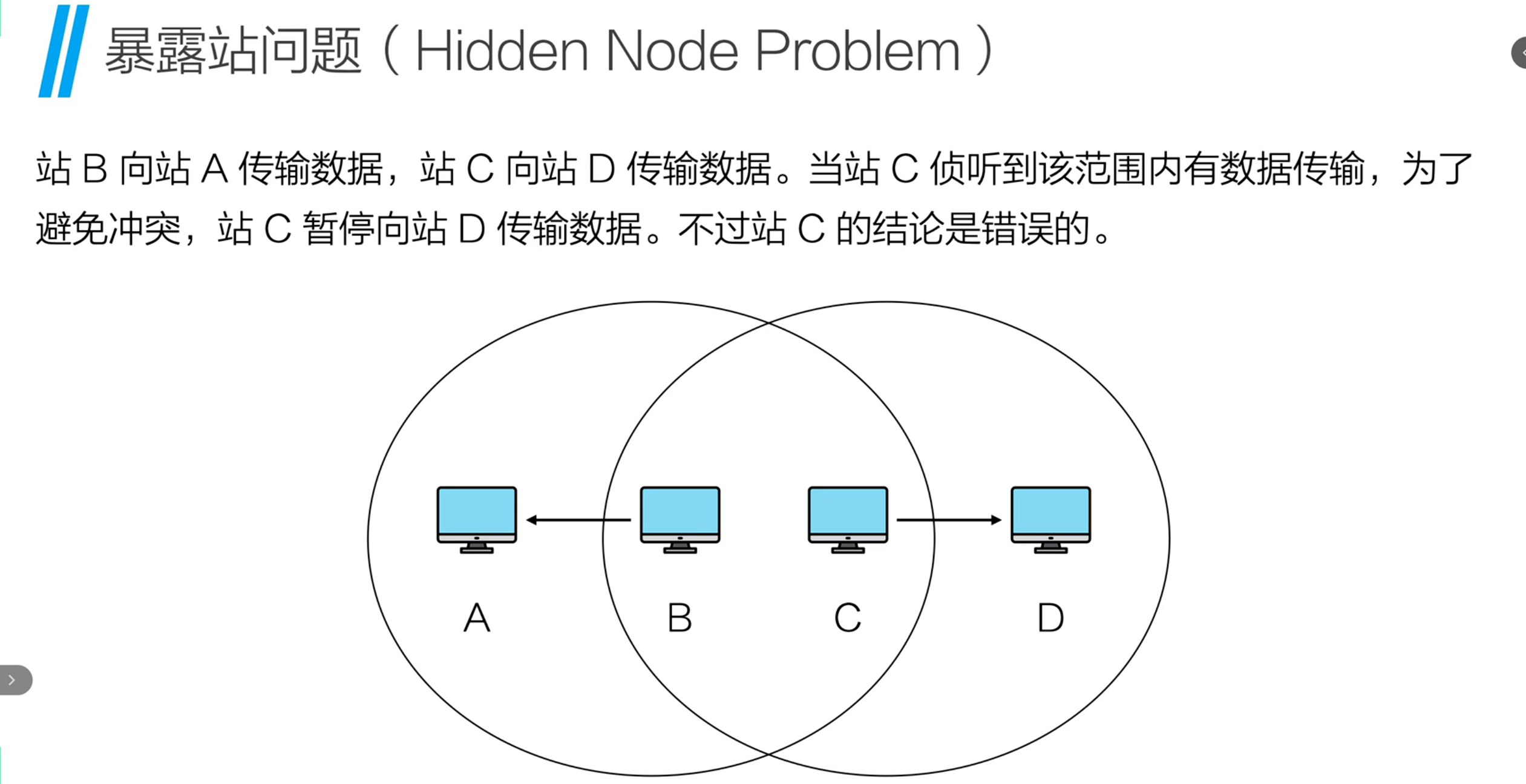

暴露终端问题（无线信道特有）：一个节点检测到其他节点正在发送数据，误以为自己无法发送数据（实际自己发送数据不会与该节点冲突），导致信道资源浪费。

示例：设备A向AP发送数据，设备B检测到A的信号，误以为自己发送数据会与A冲突，实际上B与A不在同一传输路径，发送数据不会冲突。

碰撞避免核心：不检测碰撞，而是通过"发送预约帧""等待随机时间""确认机制"，提前避免多个节点同时发送数据，从源头减少碰撞概率。

（2）核心原理

CSMA/CA的核心流程分为发送数据前 和发送数据后 两个阶段，核心是预约信道+确认机制，具体步骤如下：

第一步：载波监听（先听后发）：节点发送数据前，先监听无线信道，判断信道是否空闲；若信道忙，则等待帧间间隔（IFS）后，再次监听；若信道空闲，进入下一步。
第二步：随机退避（避免碰撞）：即使信道空闲，节点也不会立即发送数据，而是随机选择一个退避时间（由退避算法计算），等待退避时间结束后，再次监听信道；若信道仍空闲，才开始发送数据（避免多个节点同时检测到信道空闲，同时发送数据）。

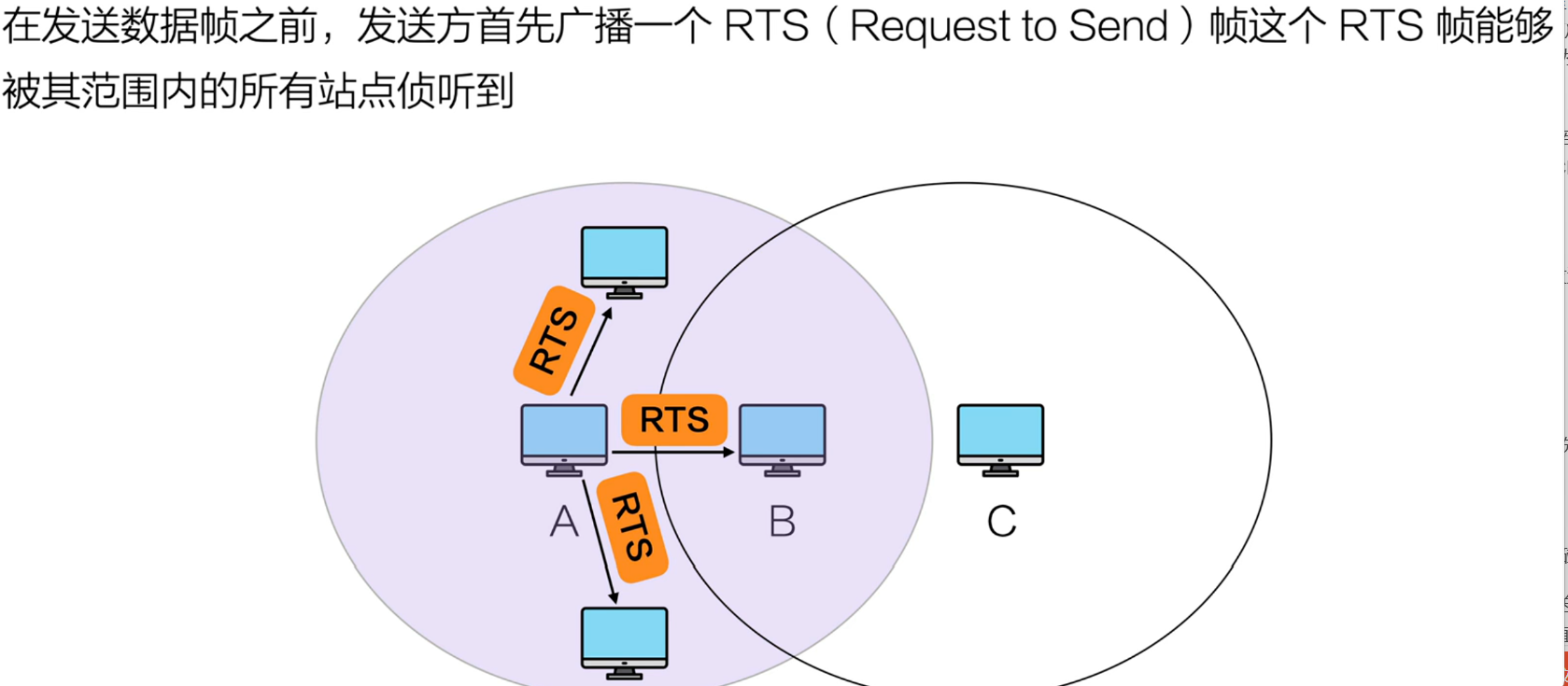

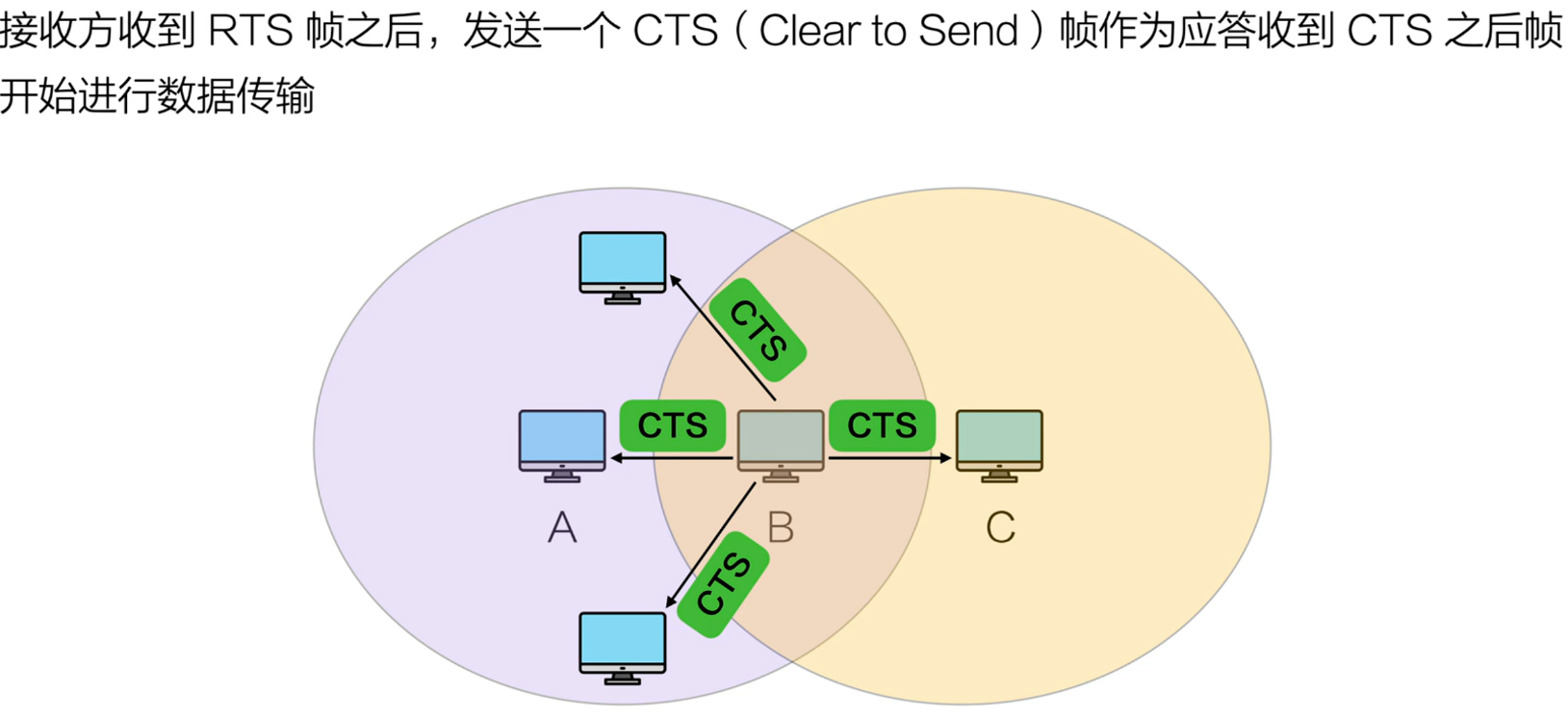

第三步：预约信道（核心步骤）：发送方先发送一个请求发送帧 （RTS）给接收方（如AP），告知接收方即将发送数据 ，请求占用信道；接收方收到RTS后，发送允许发送帧 （CTS）作为响应，告知发送方信道已预约，可发送数据，同时通知其他节点信道忙，请勿发送数据。
第四步：发送数据与确认：发送方收到CTS后，立即发送数据帧；接收方收到数据帧后，若检测无错，发送确认帧（ACK）给发送方；发送方收到ACK，说明数据发送成功；若未收到ACK（超时），则认为数据发送失败，执行重传流程（重新执行载波监听、随机退避）。

补充：短帧可省略RTS/CTS预约步骤（减少传输开销），长帧必须使用RTS/CTS（避免长帧发送过程中发生碰撞，浪费带宽），这是工程中的优化策略，也是408易错点

（3）关键机制

帧间间隔（IFS） ：不同优先级的帧，帧间间隔不同，高优先级帧（如ACK、RTS、CTS）的IFS更短，可优先占用信道，避免优先级低的帧抢占资源（IFS的作用是区分帧的优先级）。
随机退避算法：与CSMA/CD的二进制指数退避算法类似，但退避时间的计算基准是"时隙"（而非争用期），退避时间=随机数×时隙长度，随机数的范围随碰撞次数增加而扩大，避免多次碰撞。
确认机制（ACK）：CSMA/CA特有的机制，因无法检测碰撞，通过ACK确认数据是否发送成功，未收到ACK则重传，确保传输可靠性（CSMA/CD无需ACK，因可检测碰撞，碰撞后直接重传）。

（4）优缺点(对比CSMA/CD）

优点：① 适配无线信道的特殊性，解决了隐藏终端、暴露终端问题，避免了碰撞检测的无效性；② 采用预约机制和确认机制，传输可靠性高；③ 支持半双工通信，适配Wi-Fi设备的通信需求；④ 轻负载场景下，传输效率较高。
缺点：① 传输开销大（增加了RTS、CTS、ACK帧，占用额外带宽）；② 重负载场景下，退避时间和预约流程会导致传输延迟增加，效率下降；③ 无法完全避免碰撞（如两个节点同时发送RTS，仍会碰撞），但碰撞概率极低；④ 算法复杂，硬件实现成本高于CSMA/CD。

（5）408考点与工程应用

408考点（必考）：① 核心原理（先听后发、预约信道、冲突避免、确认机制）；② 隐藏终端、暴露终端问题的定义（无线特有）；③ 与CSMA/CD的核心区别；④ RTS/CTS帧、ACK帧的作用；⑤ 帧间间隔（IFS）的作用。
CSMA/CD与CSMA/CA核心区别（408必考对比，表格总结）：

适用场景：CSMA/CD适用于有线共享介质；CSMA/CA适用于无线信道；
核心策略：CSMA/CD是"碰撞检测"（边发边听，检测到碰撞停发）；CSMA/CA是"碰撞避免"（不检测碰撞，提前预约）；
确认机制：CSMA/CD无ACK（碰撞后直接重传）；CSMA/CA有ACK（未收到ACK则重传）；
通信方式：均支持半双工，CSMA/CD可通过交换机实现全双工，CSMA/CA（Wi-Fi）仅支持半双工。

工程应用：①== 所有Wi-Fi设备（家用路由器、手机、笔记本电脑）：均采用CSMA/CA协议，是无线局域网的核心协议==；② 工程实操：用Wireshark抓包Wi-Fi帧，可看到RTS、CTS、ACK帧，以及帧间间隔（IFS），若抓包无ACK帧，说明数据发送失败，会触发重传；③ 实际优化：家用Wi-Fi的信道自动选择功能，本质是通过CSMA/CA的监听机制，选择空闲信道，减少碰撞。

4.4 令牌传递协议（小众）

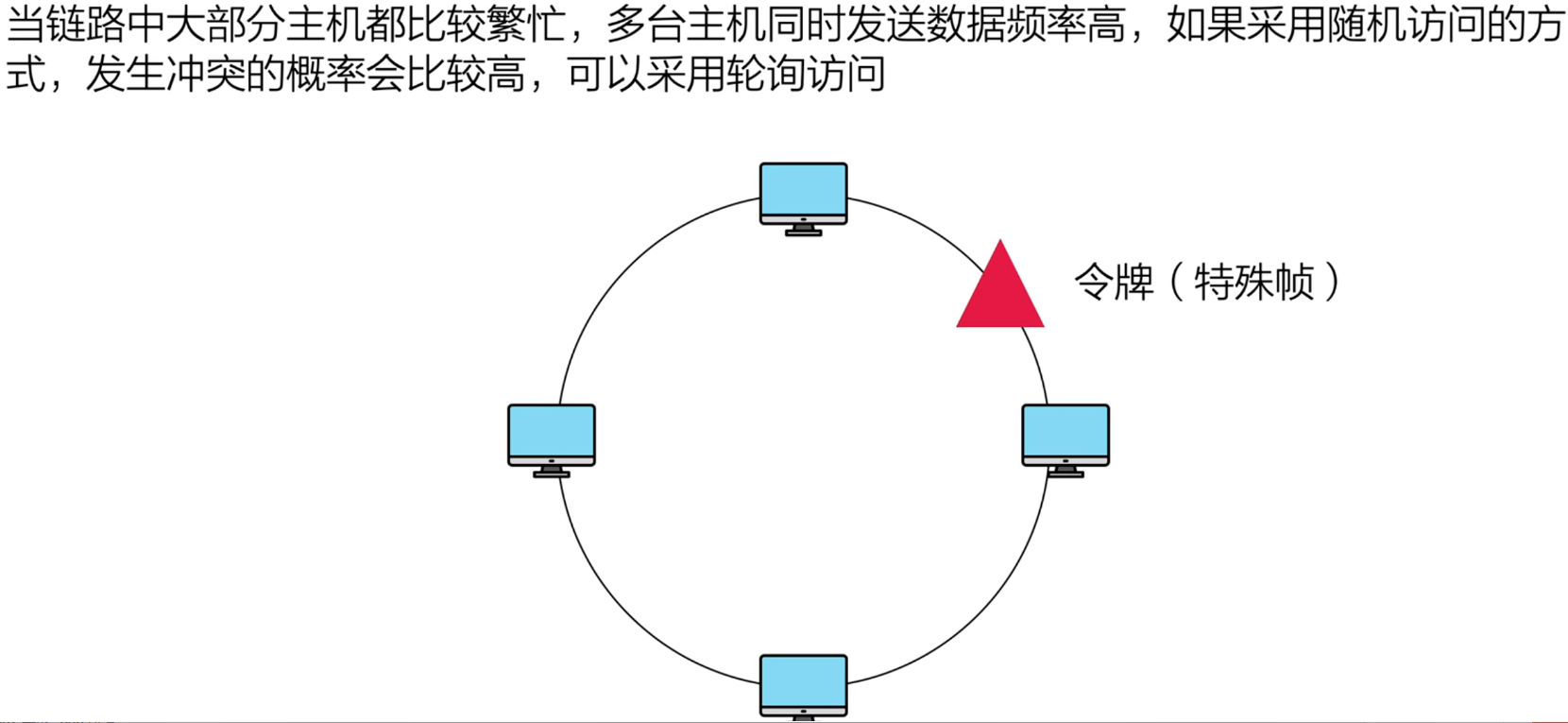

令牌传递协议（Token Passing），是一种无冲突 的MAC协议，核心思想是通过令牌（特殊帧）控制节点的发送权限------网络中只有一个令牌，令牌在节点之间循环传递，只有持有令牌的节点才能发送数据，无令牌的节点只能等待，从源头避免冲突，408仅考概念，工程应用极少。

（1）核心原理

令牌：一种特殊的控制帧，无数据内容，仅用于标识发送权限，网络中始终只有一个令牌；
令牌传递流程：令牌从第一个节点开始，依次传递给下一个节点，循环往复；持有令牌的节点，若有数据要发送，就发送数据帧，发送完成后，将令牌传递给下一个节点；若没有数据要发送，直接将令牌传递给下一个节点；
冲突避免：因只有一个令牌，同一时间只有一个节点能发送数据，彻底避免冲突。

（2）优缺点

优点：① 无冲突，传输效率稳定（重负载场景下效率优于CSMA/CD、CSMA/CA）；② 可实现公平性（所有节点按顺序持有令牌，无抢占现象）；③ 适用于实时性要求高的场景（如工业控制网络）。
缺点：① 算法复杂，硬件实现成本高（需维护令牌传递顺序，处理令牌丢失、节点故障等问题）；② 令牌传递存在延迟（节点需等待令牌才能发送数据）；③ 令牌丢失会导致整个网络瘫痪（需额外的令牌恢复机制）；④ 扩展性差（节点数量增加，令牌传递延迟增加）。

仅用于"工业控制网络"（如令牌环网Token Ring，早期局域网协议）、"实时性要求高的专网"（如电力通信专网），日常家用、企业组网（以太网、Wi-Fi）均不使用，目前已基本淘汰。

4.5 3类MAC协议对比

MAC协议	核心策略	适用场景	核心优点	核心缺点	408考点
CSMA/CD	碰撞检测（边发边听）	有线共享介质（早期以太网）	原理简单，硬件成本低	无线不可用，重负载效率低	必考原理、计算、对比
CSMA/CA	碰撞避免（预约+确认）	无线信道（Wi-Fi）	适配无线，可靠性高	传输开销大，延迟较高	必考原理、隐藏终端、对比
令牌传递协议	令牌控制发送权限	工业控制、实时性专网	无冲突，公平性好	算法复杂，扩展性差	仅考概念、优缺点

五、流量控制与链路管理

流量控制和链路管理是数据链路层的扩展功能，流量控制解决发送方与接收方速率不匹配 的问题，链路管理解决数据链路的建立、维持、释放问题。

5.1 流量控制

核心目的：限制发送方的帧发送速率，使接收方能够及时处理收到的帧，避免接收方缓冲区溢出，导致帧丢失------接收方的处理能力（缓冲区大小、处理速度）有限，若发送方发送过快，接收方无法及时接收和处理，会丢弃帧，造成传输浪费。

数据链路层的流量控制与传输层的流量控制区别：

① 数据链路层：针对相邻节点 的流量控制（点对点），控制的是帧的发送速率；

② 传输层：针对端到端的流量控制（如电脑到远程服务器），控制的是报文段的发送速率，二者控制范围不同。

（1）核心实现方式

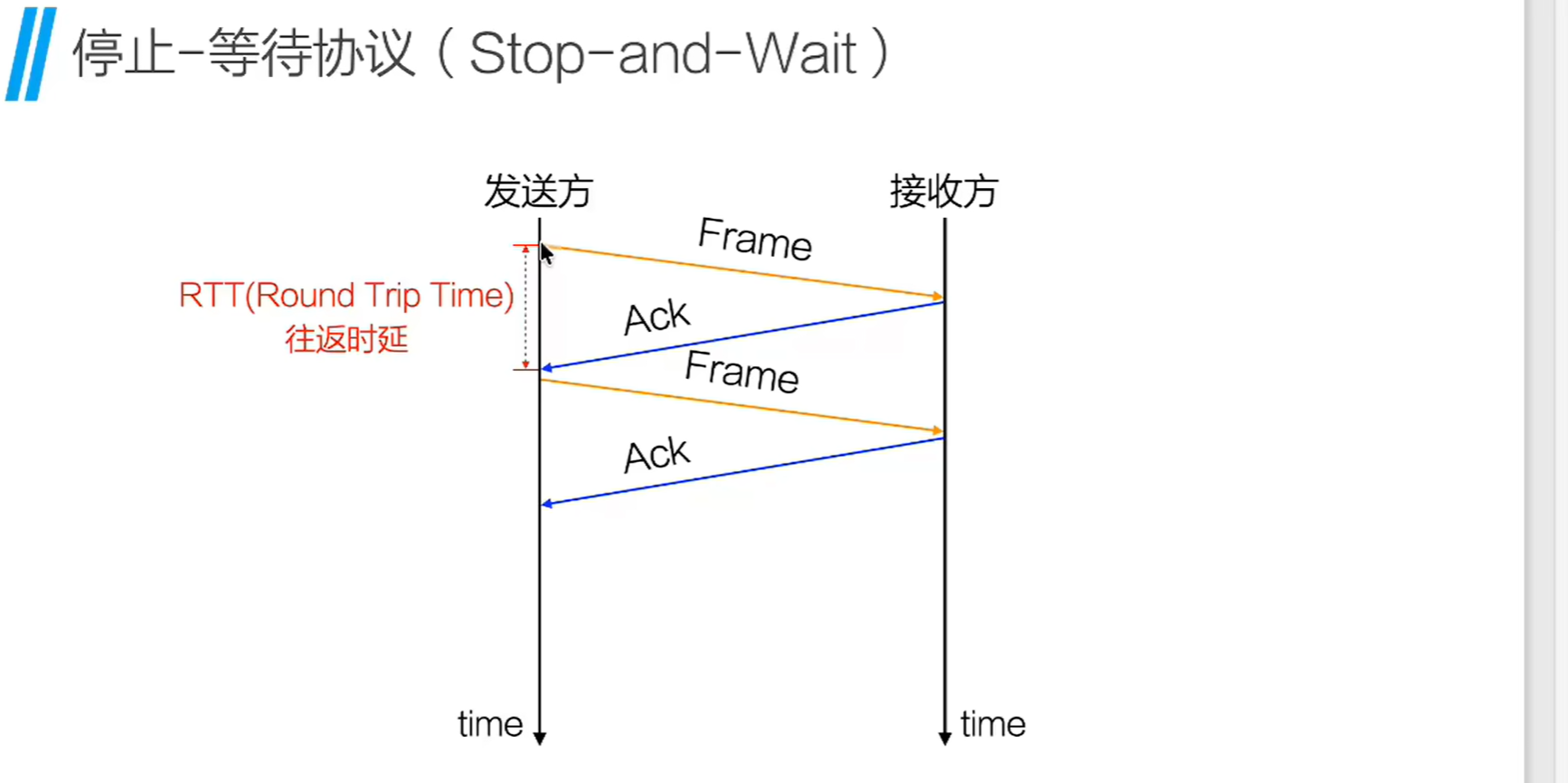

停止-等待流量控制：

原理：发送方发送一帧后，立即停止发送，等待接收方的"确认帧（ACK）"；接收方收到帧后，若检测无错，发送ACK，发送方收到ACK后，再发送下一帧；若未收到ACK（超时），则重发该帧。

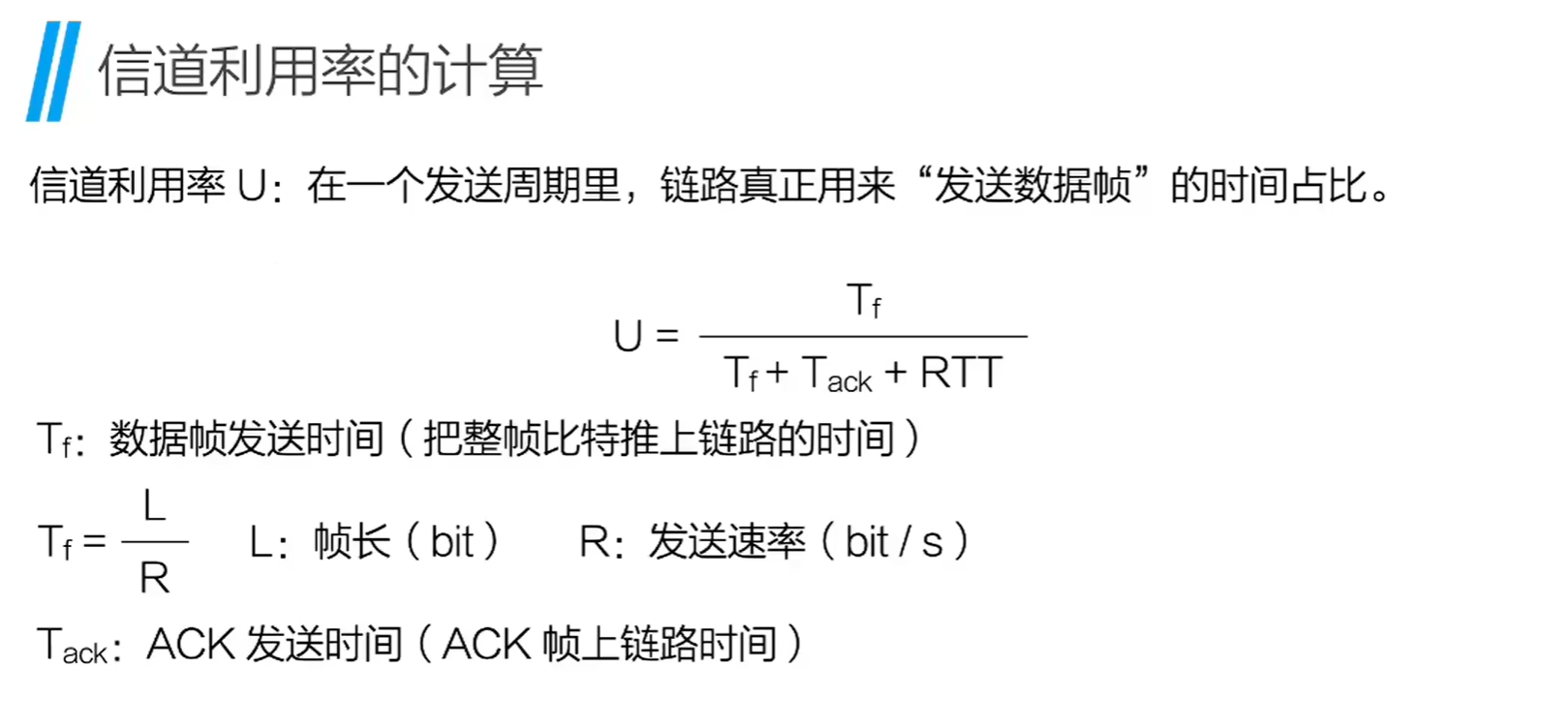

优点：实现简单，无需复杂的缓冲区管理；缺点：传输效率极低（发送方大部分时间在等待ACK），仅适用于低速、短距离链路（如串口通信）。

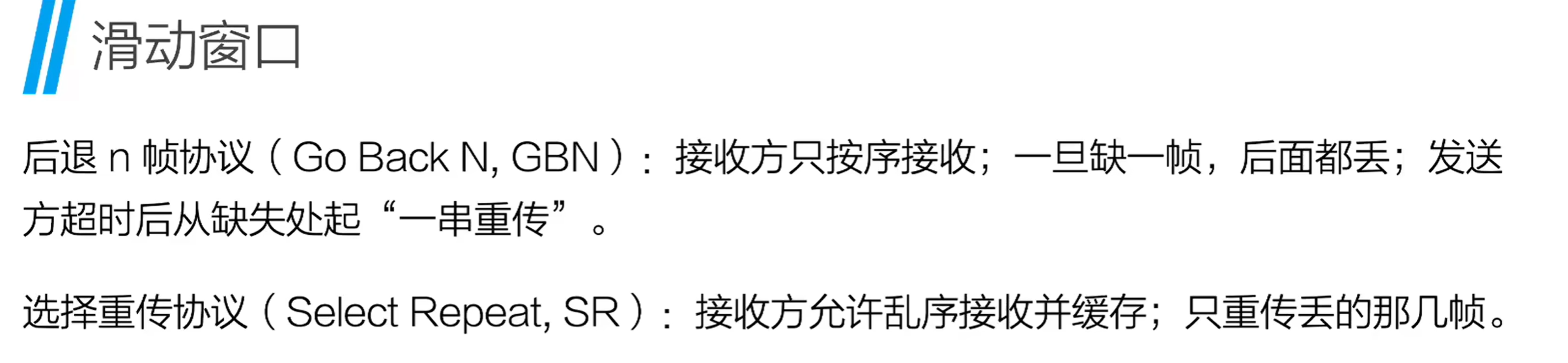

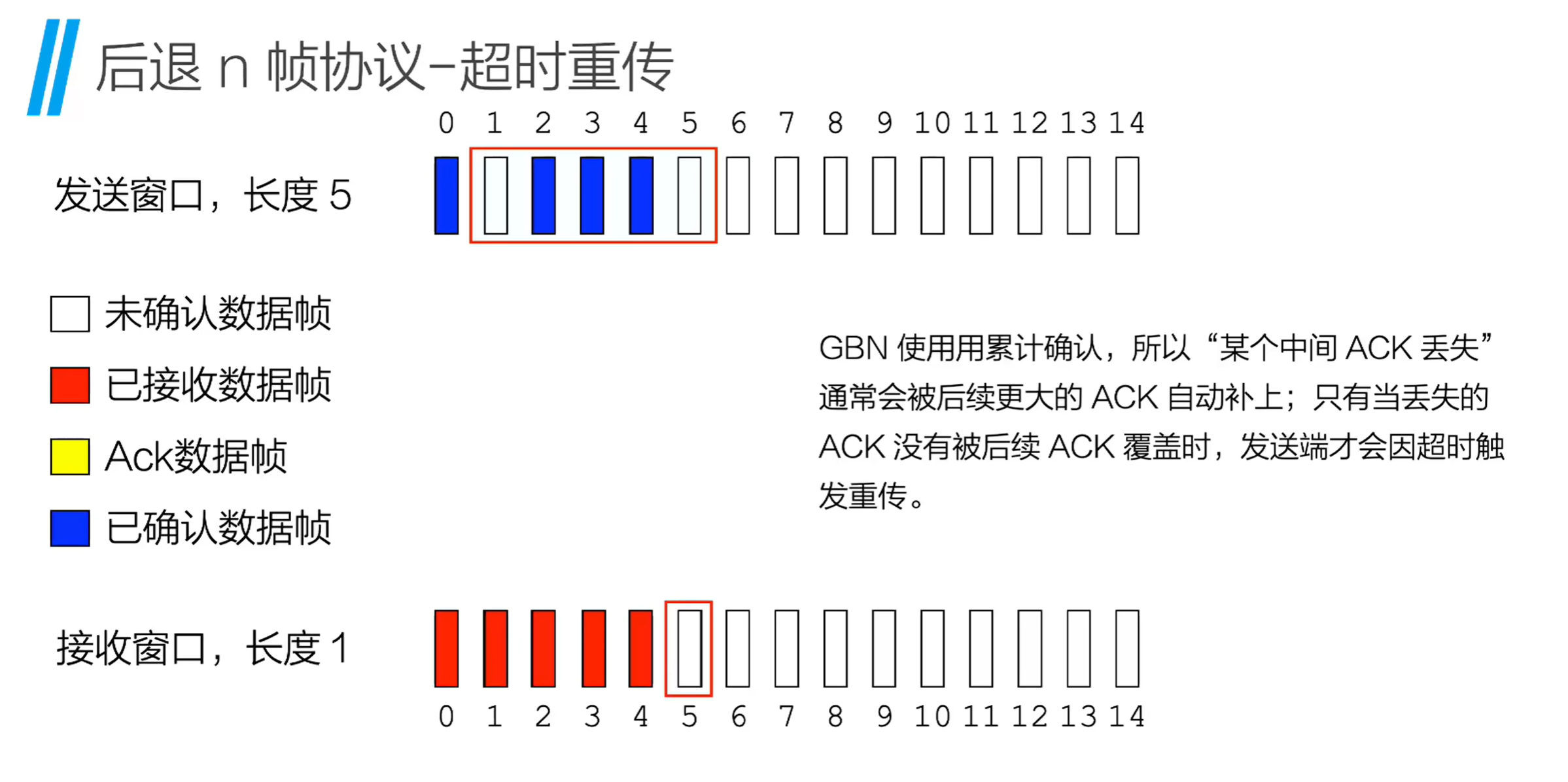

滑动窗口流量控制（主流）：

原理：发送方和接收方各维护一个"窗口"（允许连续发送/接收的帧的数量），发送方可连续发送窗口内的所有帧，无需等待每帧的ACK；接收方接收完窗口内的帧后，发送一个"确认帧"，告知发送方"可发送下一窗口的帧"，窗口滑动，继续发送。

n 比特编号：用n个二进制位给数据帧编号，序号取值范围为 0, 1, 2, ..., 2ⁿ - 1，共 2ⁿ 个唯一序号，且序号是模2ⁿ循环的（例如n=3时，序号 7 之后是 0，0 之前是 7）。
发送窗口S：发送方允许连续发送、未收到确认的帧的最大数量，窗口内的序号是发送方可以发送的帧的序号。
接收窗口R：接收方允许接收的帧的最大数量，窗口内的序号是接收方期望接收的帧的序号（选择重传 SR 允许失序接收，因此接收窗口>1，用于缓存失序帧）。

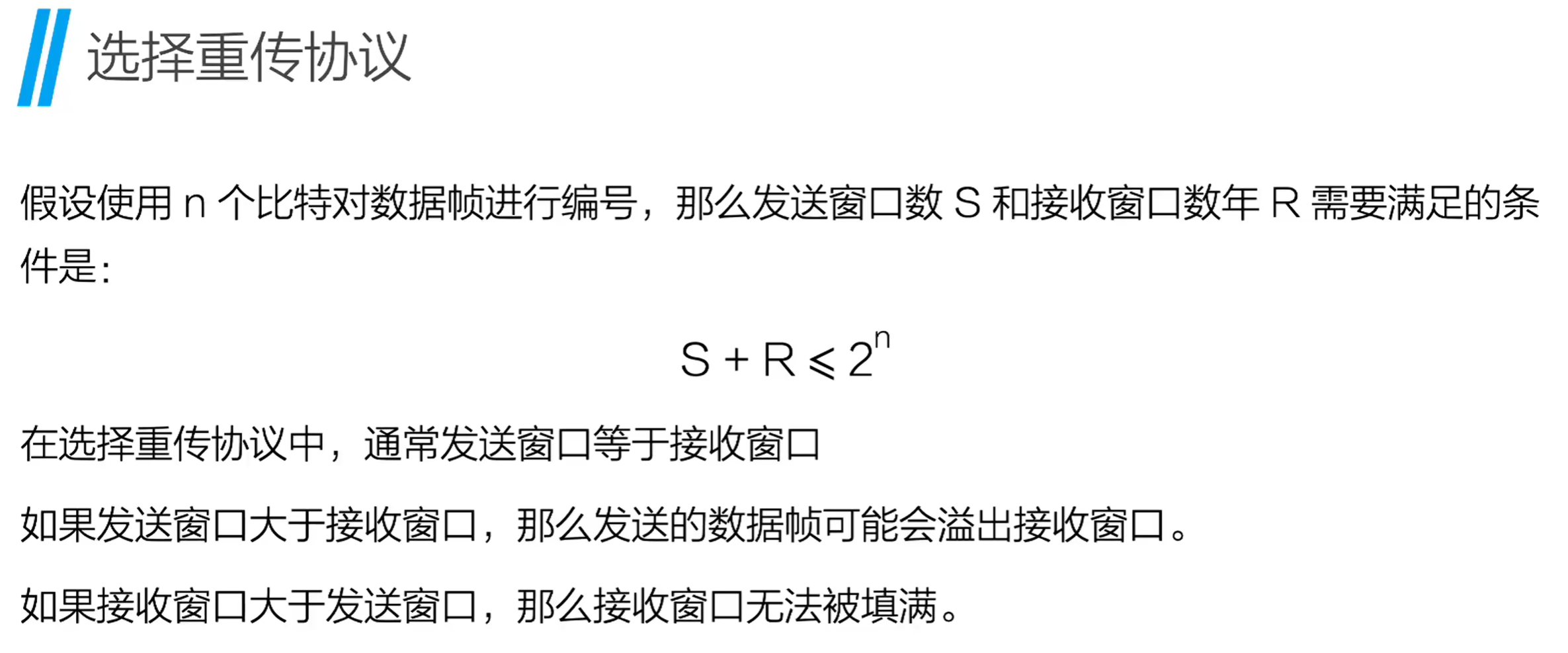

SR 协议的核心要求：接收方必须100% 区分收到的帧是「当前发送的新帧」还是「之前发送、延迟到达的旧帧」，否则会出现帧序号混淆，导致协议失效。

公式 S + R ≤ 2ⁿ 的本质是：用 n 比特编号时，必须保证发送窗口的序号集合与已确认的旧序号集合无交集，从而让接收方能够唯一区分新旧帧，避免序号混淆。这是选择重传协议正确运行的必要条件。

优点：传输效率高（连续发送多帧），适配高速链路；缺点：实现复杂，需维护窗口状态和帧序号，工程中以太网、PPP协议均采用滑动窗口机制。

① 停止-等待：用于低速串口通信、传感器链路（数据量小、速率低）；

② 滑动窗口：用于以太网、PPP、Wi-Fi等主流链路层协议，是现代网络高效传输的基础；

③ 工程实操：路由器、交换机的"端口速率限制"功能，本质是流量控制的工程实现，限制端口的帧发送速率，避免缓冲区溢出。

5.2 链路管理

核心目的：负责数据链路的建立、维持、释放，确保相邻节点之间的链路连通性，为帧传输提供稳定的基础，最典型的应用是PPP协议的链路管理。

（1）核心流程（以PPP协议为例）

第一步：链路建立（LCP协商）：相邻节点（如电脑与路由器）通电连接后，双方通过链路控制协议（LCP）进行协商，确定链路的参数（如帧格式、认证方式、最大帧长度），协商成功后，链路建立完成，进入就绪状态。
第二步：链路维持：链路建立后，双方定期发送回声请求帧 和回声应答帧（类似"心跳包"），检测链路是否连通；若连续未收到应答，说明链路中断，触发重连流程。
第三步：链路释放：当节点不需要传输数据时（如断开宽带连接），双方通过LCP协议发送释放请求帧 和释放确认帧，协商释放链路，释放后链路断开，停止传输数据。

① 家庭宽带拨号（PPPoE协议）：拨号过程就是链路建立的过程（LCP协商→认证→IP分配），断开拨号就是链路释放；

② 企业专线（PPP协议）：通过LCP协商维持链路稳定，确保专线通信不中断；

③ 工程实操：用Wireshark抓包PPP帧，可看到LCP协商帧、回声请求/应答帧、释放帧，用于排查链路连通性问题。

六、WiFi 数据链路层

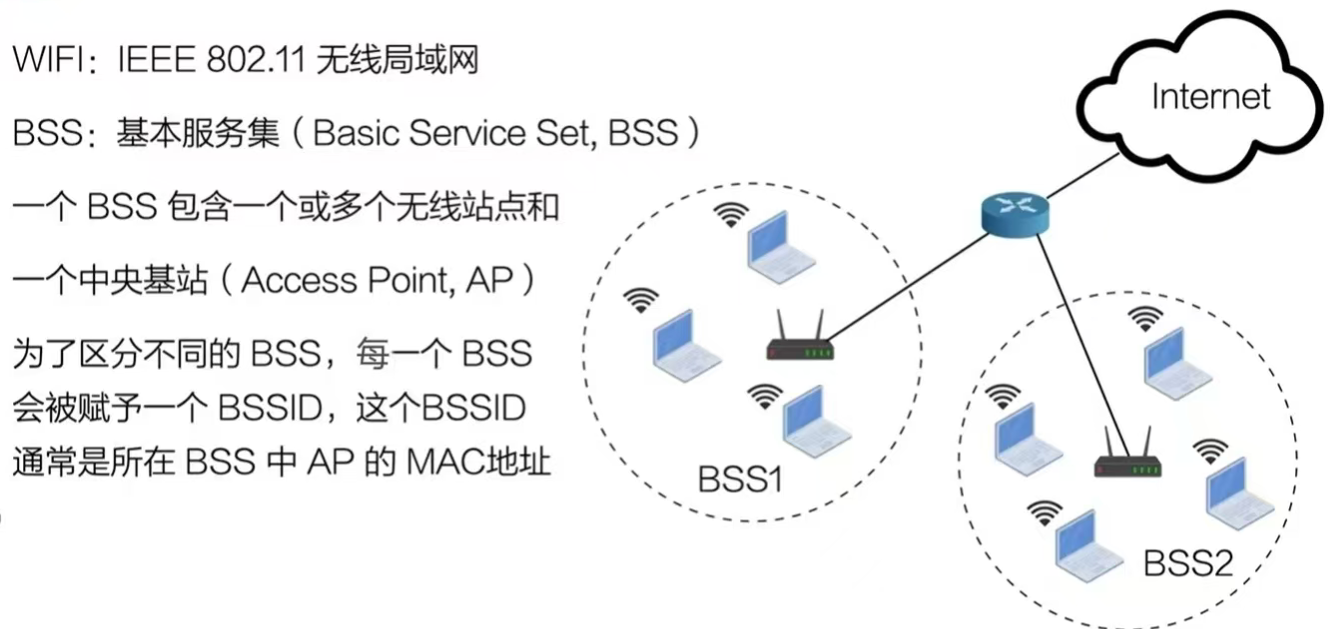

WiFi（无线局域网，WLAN）的核心技术体系中，数据链路层是实现无线通信的关键，其功能基于前文讲解的CSMA/CA协议，同时结合无线信道的特殊性，新增了帧结构适配、认证加密、链路维护等专属机制。

6.1 WiFi 数据链路层的层次划分

WiFi的数据链路层严格遵循TCP/IP模型的网络接口层（对应OSI模型的第2层），分为逻辑链路控制子层（LLC）和介质访问控制子层（MAC）.

LLC子层（逻辑链路控制）：与有线以太网的LLC子层功能一致，主要负责"链路复用"和"帧的透明传输"，屏蔽MAC子层的差异，向网络层提供统一的服务接口（如无差错服务、帧排序服务）。LLC子层不参与无线特有机制，与有线以太网LLC子层兼容。
MAC子层（介质访问控制）：WiFi链路层的核心，负责无线信道的访问控制、帧结构封装、冲突避免（CSMA/CA协议实现）、认证加密、链路维护等，是无线特有机制的核心载体。

实际WiFi设备（如路由器、手机）的网卡，其硬件主要实现MAC子层的功能（CSMA/CA执行、帧封装、加密），LLC子层通常由软件实现，确保与有线网络的兼容性。

6.2 WiFi 帧结构

WiFi帧是WiFi数据链路层的协议数据单元（PDU），其结构基于比特填充的首尾标志法，但结合无线传输的特殊性，新增了无线特有字段，与以太网帧结构有明显区别。

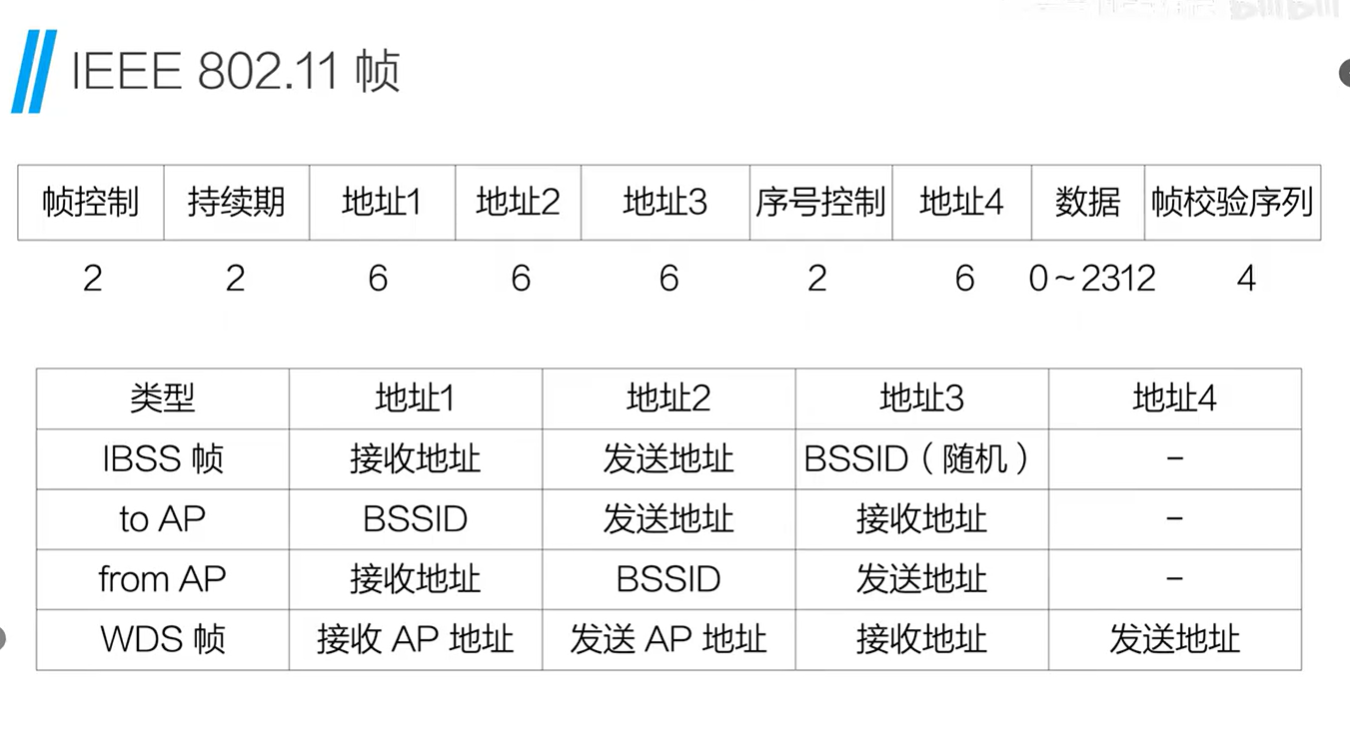

（1）WiFi帧的核心结构

WiFi帧整体分为：前导码（Preamble）+ 帧头（Header）+ 数据部分（Data）+ 帧尾（FCS），与以太网帧结构（帧头+数据+帧尾）相比，新增了"前导码"，帧头字段也有显著差异。

前导码（Preamble，14字节） ：无线特有字段，核心作用是同步------无线信道信号不稳定、衰减快，接收方通过前导码的固定比特序列，实现与发送方的时钟同步，确保准确接收后续帧。

前导码是WiFi帧特有，以太网帧无此字段，其作用是时钟同步。

帧头（Header，24-30字节） ：WiFi帧的核心控制字段，比以太网帧头更复杂，包含以下关键子字段：

帧控制（Frame Control，2字节）：标识帧类型（数据帧、控制帧、管理帧）、加密状态、是否需要确认（ACK）等，是WiFi帧的"控制核心"；
持续时间/ID（Duration/ID，2字节）：用于CSMA/CA协议的信道预约，标识帧的传输时长，通知其他节点"信道忙"的时间（对应前文CSMA/CA的预约机制）；
地址字段（4-6字节×3）：WiFi是无线多节点通信，需要3个地址（源MAC、目的MAC、AP的MAC），而以太网仅需2个地址（源MAC、目的MAC），这是二者最核心的差异之一；
序列控制（Sequence Control，2字节）：用于帧的排序和重传，避免帧乱序（对应流量控制的滑动窗口机制）。

数据部分（Data，0-2312字节）：来自网络层的IP数据报，长度约束与以太网不同（以太网46-1500字节），可根据无线信道质量动态调整，短帧可省略RTS/CTS预约，长帧必须添加（前文4.3节补充）。

帧尾（FCS，4字节）：与以太网一致，采用CRC校验（前文3.2.2节），用于检测无线传输中的比特错误，若检测到错误，接收方不发送ACK，触发发送方重传。

（2）WiFi帧的3种类型

WiFi帧按功能分为3类，对应不同的链路层任务，408常考"帧类型与功能的对应关系"，工程中抓包可通过"Frame Control"字段识别。

管理帧（Management Frame） ：负责WiFi链路的建立、维持、释放，无需承载用户数据，核心包括：

信标帧（Beacon Frame）：AP定期发送（默认每100ms），广播WiFi名称（SSID）、信道、加密方式等信息，手机、电脑等设备通过信标帧发现WiFi；
关联请求/响应帧：设备连接WiFi时，向AP发送关联请求，AP响应后，完成设备与AP的链路建立；
断开帧：设备主动断开WiFi或AP强制断开时发送，释放链路资源。

控制帧（Control Frame）：配合数据帧传输，实现冲突避免和确认机制，核心包括前文提到的RTS（请求发送）、CTS（允许发送）、ACK（确认）帧，此外还有"取消发送帧"（发送方取消数据发送时使用）。408考点：控制帧不承载用户数据，仅用于控制，是CSMA/CA协议的核心支撑。

数据帧（Data Frame） ：承载用户实际数据（如网页、视频、文件），是WiFi链路层传输的核心帧类型，分为"单播帧"（设备与AP之间）、"广播帧"（AP向所有连接设备发送）、"组播帧"（AP向特定组设备发送）。

（3）与以太网帧的核心区别

结构差异：WiFi帧有前导码（同步用），以太网帧无；
地址差异：WiFi帧需3个MAC地址（源、目的、AP），以太网帧仅需2个；
控制差异：WiFi帧有控制帧（RTS/CTS/ACK），以太网帧无需（因CSMA/CD可检测碰撞，无需ACK）；
长度差异：WiFi数据部分长度（0-2312字节）与以太网（46-1500字节）不同，可动态调整。

6.3 WiFi 链路层核心机制

除了前文讲解的CSMA/CA协议，WiFi数据链路层还有3个核心机制，分别是认证与加密、链路自适应、漫游机制。

（1）认证与加密

无线信道是开放的（可被监听、拦截），因此WiFi链路层必须通过"认证"确认设备身份，通过加密保护数据安全，二者均由MAC子层实现。

认证（Authentication） ：核心是"确认设备是否有权接入WiFi"，分为两种方式：

开放认证：无需密码，仅确认设备是否能接收AP的信标帧，安全性极低（如公共WiFi）；
密码认证：最常用，设备需输入正确的WiFi密码（PSK密钥），AP验证通过后，才能建立链路，如家用WiFi的WPA2、WPA3认证。

加密（Encryption） ：核心是"对数据帧的数据部分进行加密，防止监听 "，常见加密方式：

WPA2-PSK：目前家用WiFi的主流加密方式，采用AES算法加密，安全性高，408仅需知道"WiFi链路层加密的核心目的是保护数据安全"；

WPA3-PSK：新一代加密方式，解决WPA2的安全漏洞，加密强度更高，逐步替代WPA2；

WEP：早期加密方式，安全性极低，已淘汰。

（2）链路自适应

无线信道质量受距离、遮挡、干扰等因素影响，波动较大，WiFi链路层通过"链路自适应机制"，动态调整传输参数，确保传输稳定性和效率，工程中WiFi的"速率自动调整"就是该机制的体现。

核心实现：AP和设备实时检测信道质量（如信号强度、误码率），动态调整调制方式 和传输速率

信道质量好（近距离、无干扰），采用高速调制方式（如QAM64），传输速率高；

信道质量差（远距离、有干扰），采用低速调制方式（如BPSK），降低速率但提升稳定性。

家用WiFi的"5GHz频段"比"2.4GHz频段"信道质量更稳定，传输速率更高，就是因为5GHz频段干扰少，链路自适应机制可发挥更好的效果。

（3）漫游机制

当用户携带手机、笔记本等设备移动时（如从客厅到卧室），设备会从一个AP的覆盖范围切换到另一个AP的覆盖范围，WiFi链路层的"漫游机制"确保切换过程中，数据传输不中断，链路不中断。

核心流程：设备实时扫描周围AP的信号强度，当当前连接AP的信号强度低于阈值时，自动向信号更强的AP发送"关联请求"，完成链路切换（重新建立数据链路），整个过程由MAC子层自动完成，用户无感知。

企业组网中，多个AP需配置相同的SSID、密码、加密方式，才能实现无缝漫游；

若配置不同，设备切换AP时会断开链路，重新连接，影响使用体验。

6.4 工程实操技巧

WiFi抓包：用Wireshark抓包WiFi帧，可过滤"wlan"关键字，查看3种帧类型、帧结构、FCS校验状态，排查链路故障（如无ACK帧，说明数据发送失败，可能是信道干扰）；
信道优化：家用WiFi选择1、6、11信道（2.4GHz频段），避免信道重叠导致干扰，提升链路稳定性，本质是优化MAC子层的信道访问效率；
故障排查：若WiFi连接失败，大概率是MAC子层的认证失败（密码错误）或链路建立失败（AP故障），可通过抓包查看管理帧（关联请求/响应），定位故障原因；
加密设置：家用WiFi优先选择WPA3-PSK加密，避免使用WEP，防止数据被监听，这是链路层安全的核心保障。

七、局域网、广域网、虚拟局域网（VLAN）及以太网帧格式

7.1 局域网（LAN）------ 数据链路层的核心应用场景

局域网（Local Area Network，LAN）是指在有限地理范围内（如办公室、校园、家庭），将多个计算机、打印机、交换机等设备连接起来的网络，核心依托数据链路层协议实现设备间的通信。

（1）核心特征

地理范围小：通常覆盖几千米以内（如家庭、写字楼、校园），传输距离近，信号衰减小，传输速率高；
传输速率高：主流局域网速率为100Mbps、1Gbps、10Gbps（如家用千兆以太网、企业万兆局域网）；
拓扑结构简单：常用拓扑为星型（核心是交换机）、总线型（早期以太网，已淘汰），星型拓扑是目前工程主流（如家用路由器+终端设备组成的星型网络）；
属于广播域：同一局域网内的设备可直接广播通信，无需经过路由器（路由器用于连接不同网络）；
数据链路层协议固定：核心使用以太网协议（后文详细讲解），MAC子层采用CSMA/CD（早期共享以太网）或交换机（现代点对点以太网，无冲突）。

① 家用组网：路由器+电脑、手机、智能设备，组成小型局域网，通过以太网（有线）、WiFi（无线）实现设备互联；

② 企业组网：交换机+路由器，组成大型局域网，实现办公设备（电脑、服务器、打印机）的互联互通；

③ 工程实操：局域网内设备通信，无需配置公网IP，仅需配置私有IP（如192.168.1.xx），数据链路层通过MAC地址实现设备定位。

7.2 广域网（WAN）------ 跨地域的数据链路连接

广域网（Wide Area Network，WAN）是指覆盖广阔地理范围（如城市、国家、全球）的网络，核心作用是连接多个异地的局域网，实现跨地域的数据传输，数据链路层采用专用协议。

（1）核心特征

地理范围广：覆盖几十千米到几千千米，可跨城市、跨国家（如互联网就是全球最大的广域网）；
传输速率低：速率远低于局域网（如专线速率为1Mbps、10Mbps，远低于局域网的1Gbps），因传输距离远，信号衰减大；
拓扑结构复杂：常用拓扑为网状结构（确保链路冗余，避免单点故障），核心设备为路由器、交换机、光猫；
属于不同广播域：不同地域的局域网，需通过路由器连接才能通信，路由器隔绝广播域；
数据链路层协议特殊：不使用以太网协议，常用协议为PPP（点对点协议）、HDLC（高级数据链路控制协议），适配长距离、低速率的传输场景。

（2）核心协议

PPP协议：前文5.2节已提及，是广域网最常用的链路层协议，适用于点对点连接（如家庭宽带拨号PPPoE、企业专线），负责链路建立、维持、释放和帧传输；
HDLC协议：面向比特的广域网链路层协议，适用于企业专线（点对点、点对多点），帧结构规范，检错能力强，但配置复杂，工程中应用少于PPP协议。

① 家庭宽带：通过PPPoE协议（PPP的扩展）连接广域网（互联网），光猫负责将局域网信号转换为广域网信号；

② 企业专线：通过PPP或HDLC协议，连接异地的企业局域网，实现跨地域办公数据传输；

③ 工程实操：广域网链路的故障排查，重点检查PPP协议的链路协商（LCP协商），若协商失败，无法接入互联网。

（4）局域网与广域网区别

对比维度	局域网（LAN）	广域网（WAN）
地理范围	有限（几千米内）	广阔（跨城市、国家）
传输速率	高（100Mbps~10Gbps）	低（1Mbps~100Mbps）
链路层协议	以太网协议	PPP、HDLC协议
核心设备	交换机、WiFi路由器	路由器、光猫、专线设备
广播域	同一广播域（可直接广播）	多广播域（路由器隔绝）

7.3 虚拟局域网（VLAN）------ 局域网的逻辑划分

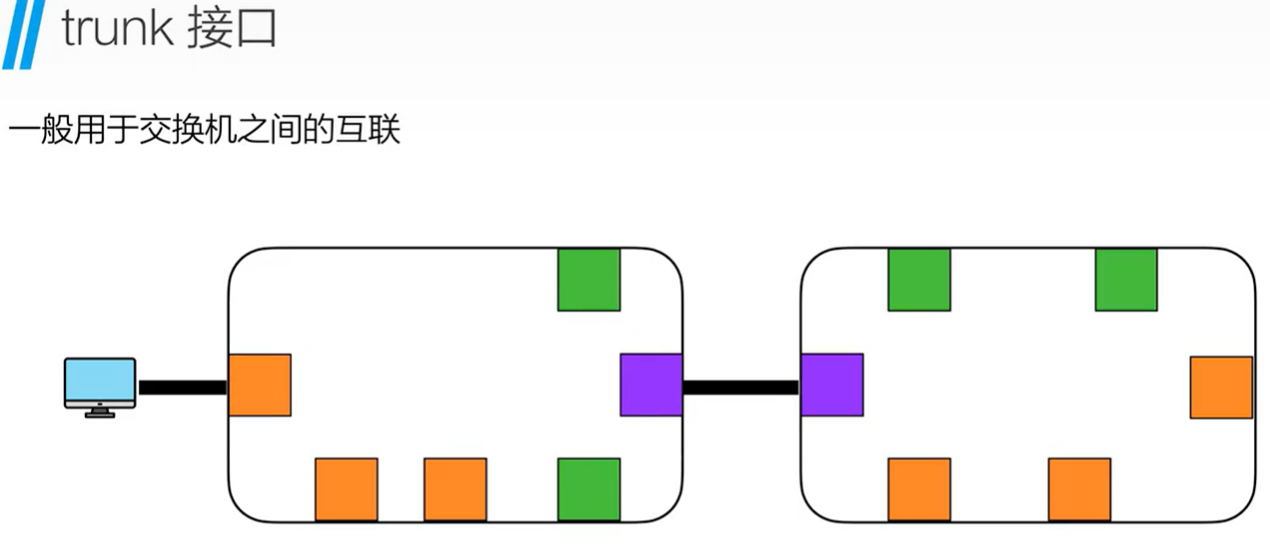

虚拟局域网（Virtual Local Area Network，VLAN）是指在物理局域网基础上，通过交换机的配置，将物理上相连的设备，逻辑上划分为多个独立的虚拟局域网 ，每个VLAN是一个独立的广播域，可实现物理上同网，逻辑上隔离

（1）核心原理

VLAN的核心是"逻辑划分"，依托交换机的"VLAN标签"实现：

交换机对每个VLAN分配一个唯一的"VLAN ID"（1~4094，其中1为默认VLAN，不可删除）；
设备接入交换机后，被分配到指定VLAN（如办公区设备分配到VLAN 10，财务区设备分配到VLAN 20）；

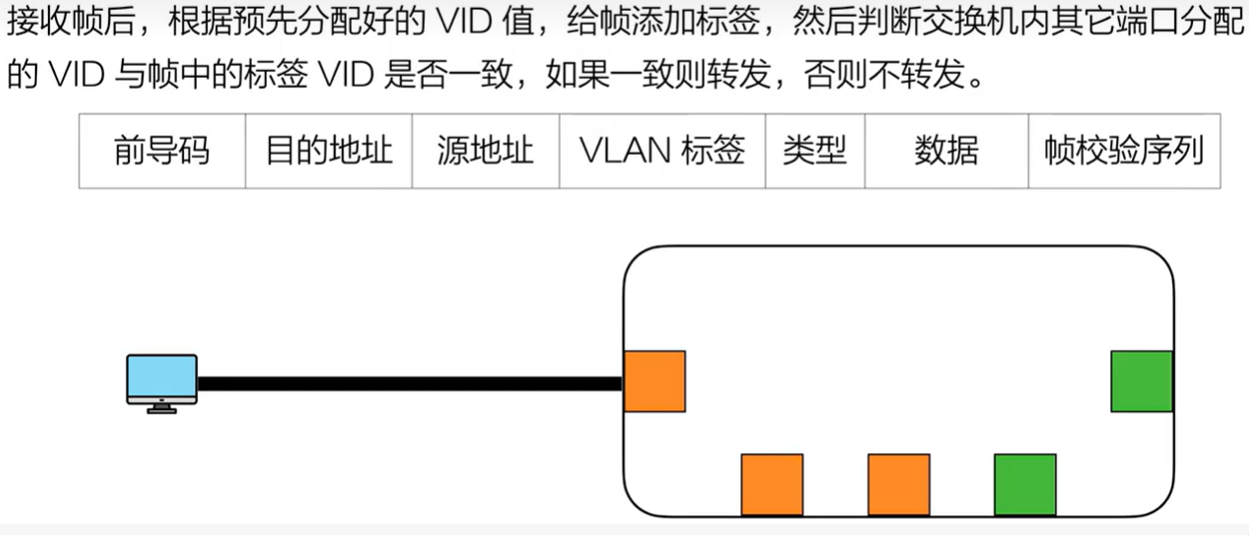

交换机发送帧时，会在以太网帧头添加"VLAN标签"（标识该帧所属的VLAN）；
接收方交换机仅将帧转发到"同一VLAN"的设备，不同VLAN的设备无法直接通信，需通过路由器转发（实现隔离）。

（2）核心作用

隔离广播域：减少广播风暴（如局域网内大量广播帧导致的网络卡顿），不同VLAN的广播帧不会相互转发，提升网络稳定性；
增强安全性：不同部门（如办公、财务、研发）的设备划分为不同VLAN，避免跨部门数据泄露（如财务数据不会被办公设备访问）；
灵活组网：设备的VLAN分配可通过交换机配置修改，无需调整物理接线（如员工工位变动，仅需修改VLAN配置，无需重新布线）。

① 企业组网：将不同部门设备划分为不同VLAN，如VLAN 10（办公）、VLAN 20（财务）、VLAN 30（研发），提升网络安全性和稳定性；

② 校园网：将学生区、教师区、服务器区划分为不同VLAN，隔离广播，避免网络拥堵；

③ 工程实操：通过交换机的web界面或命令行，配置VLAN ID、端口所属VLAN，排查VLAN通信故障（如不同VLAN设备无法通信，需检查路由器转发配置）。

7.4 以太网帧格式

以太网帧是局域网（以太网）数据链路层的协议数据单元（PDU），核心采用"比特填充的首尾标志法"

（1）以太网帧的标准格式

以太网帧有两种标准格式：DIX以太网帧（早期标准，无前导码和帧间隙）、IEEE 802.3以太网帧（目前主流标准），408考查IEEE 802.3标准，完整结构分为5部分，总长度范围为64~1518字节

前导码（Preamble，7字节） ：固定比特序列"10101010"（重复7次），核心作用是"时钟同步"------接收方通过前导码的固定序列，实现与发送方的时钟同步，确保准确接收后续帧。
帧前定界符（SFD，1字节） ：固定为"10101011"，核心作用是"标识帧的开始 "，告知接收方"前导码结束，后续为帧的核心内容"（前导码+帧前定界符共8字节，不属于帧的有效长度）。
帧头（Header，14字节，408重点） ：核心控制字段，包含3个关键部分：

目的MAC地址（6字节）：接收方设备的MAC地址（如电脑、交换机的网卡地址），用于定位接收设备；
源MAC地址（6字节）：发送方设备的MAC地址，用于接收方回复确认；
类型字段（2字节）：标识帧的数据部分类型（如0x0800表示IP数据报，0x0806表示ARP协议帧），告知接收方如何解析数据部分。

数据部分（Data，46 ~ 1500字节）：来自网络层的IP数据报，长度有严格约束------最短46字节（若数据不足46字节，需填充到46字节，填充字节为任意值），最长1500字节（避免帧过长导致传输延迟和冲突）。408易错点：数据部分长度范围是46 ~ 1500字节，不是0 ~ 1500字节。

数据部分最短 46 字节是以太网为实现 CSMA/CD 冲突检测机制而制定的关键标准，通过确保帧长不小于 64 字节，保证了共享介质环境下数据传输的可靠性。

帧尾（FCS，4字节）：与WiFi帧、PPP帧一致，采用CRC校验（前文3.2.2节），用于检测以太网帧传输过程中的比特错误，若检测到错误，接收方直接丢弃该帧，不发送ACK（以太网无ACK机制，因CSMA/CD可检测碰撞，碰撞后重传）。

（2）以太网帧的关键参数

总长度范围：64 ~ 1518字节（帧头14字节+数据46 ~ 1500字节+帧尾4字节），最短64字节（对应前文CSMA/CD的最短帧长，408必考关联）；
有效长度：18 ~ 1518字节（帧头14字节+数据46~1500字节+帧尾4字节，排除前导码和帧前定界符）；
填充机制：当数据部分长度<46字节时，自动填充到46字节，填充字节不影响数据解析（接收方会忽略填充字节）。

① 有线局域网通信：所有有线设备（电脑、交换机、服务器）的通信，均通过以太网帧传输；

② 抓包实操：用Wireshark抓包以太网帧，可过滤"eth"关键字，查看帧结构、MAC地址、类型字段、FCS校验状态，排查有线链路故障（如FCS错误，说明帧传输出错）；

③ 工程优化：避免发送过长以太网帧（超过1518字节），否则会被交换机丢弃，需拆分帧后传输。

计算机网络----数据链路层(逻辑链路控制子层LLC、介质访问控制子层MAC）

一、数据链路层 核心定位与基础概念

1.1 层次位置与核心作用（精准区分OSI/TCP/IP模型）

1.2 关键定义

1.3 三大核心功能

（1）封装成帧（组帧）

（2）透明传输

（3）差错检测

（4）扩展功能

二、封装成帧（组帧）4种方法

2.1 字符计数法（已淘汰）

（1）核心原理

（2）实现细节

（3）优缺点

2.2 字符填充的首尾定界符法（已淘汰）

（1）核心原理与定界符

（2）透明传输实现

（3）示例演示

（4）优缺点

2.3 比特填充的首尾标志法 (核心）

（1）核心原理与定界标志

（2）透明传输实现

（3）408必考例题

（4）优缺点

（5）408考点与工程应用

2.4 违规编码法（小众）

（1）核心原理

（2）实现细节

（3）优缺点

2.5 4种组帧方法对比

三、差错控制（检错+纠错）

3.1 差错的类型

3.2 检错码

3.2.1 奇偶校验码

（1）核心原理

（2）实现细节

（3）检错能力

（4）优缺点

3.2.2 循环冗余校验CRC

（1）核心概念

（2）408必考计算步骤

步骤1：信息码左移r位（补3个0）

步骤2：标准模2除法（核心：无进位借位，按位异或；首位为1则除，为0则补0）

步骤3：确定FCS帧检验序列

步骤4：构造发送帧 T

（3）检错能力

（4）优缺点

（5）408考点与工程应用

3.3 纠错码

（1）核心概念

检错纠错能力

（4）优缺点

408考点与工程应用

3.4 差错控制的工程实操与408易错辨析

（1）工程实操要点

（2）408易错辨析

四、介质访问控制（MAC）协议

4.1 MAC协议的核心分类与适用场景

4.2 CSMA/CD协议（载波监听多点接入/碰撞检测，以太网核心）

（1）核心原理

（2）关键概念

（3）优缺点

（4）408考点与工程应用

4.3 CSMA/CA协议（载波监听多点接入/碰撞避免，Wi-Fi核心）

（1）核心概念

（2）核心原理

（3）关键机制

（4）优缺点(对比CSMA/CD）

（5）408考点与工程应用

4.4 令牌传递协议（小众）

（1）核心原理

（2）优缺点

4.5 3类MAC协议对比

五、流量控制与链路管理

5.1 流量控制

（1）核心实现方式

5.2 链路管理

（1）核心流程（以PPP协议为例）

六、WiFi 数据链路层

6.1 WiFi 数据链路层的层次划分

一、数据链路层核心定位与基础概念
