硬核算力集结!TMS320C6678、XC7K690T等、匠行科技SBC819模拟信号采集处理板,解锁高端测控新标杆

当信号捕捉遇上极致算力

在雷达探测的精准回波中、在高速通信的基带信号流转里、在工业测控的实时监测场景下,信号采集与处理的精度、速度,直接决定系统的核心性能。传统板卡常面临算力不足、数据传输卡顿、环境适配性差等痛点,难以满足高端领域严苛需求。

匠行科技深耕工业级硬件研发,重磅推出SBC819定制型模拟信号采集处理板,集多核心异构算力、高速高精度采集、工业级稳定可靠于一体,为高端信号处理领域打造一站式核心解决方案,打破性能瓶颈,重塑行业标准。

三大硬核特质,筑牢性能基石

🔧 异构算力架构,释放极致处理潜能

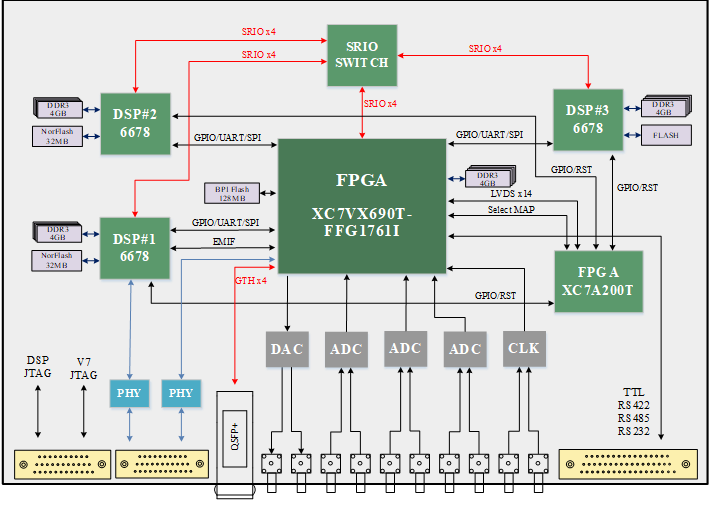

SBC819采用3片TI TMS320C6678 DSP + 1片Xilinx XC7K690T FPGA + 1片A7200T协处理器的黄金异构架构,实现算力分层协同,兼顾实时性与算力密度:

• DSP集群攻坚:3片TMS320C6678八核DSP,单颗配置4GB 64bit DDR3高速内存(1333MT/s)+ 32MB NorFlash,依托EMIF16加载方式,24核并行运算能力轻松应对复杂算法、海量数据处理需求,完成信号最终深度解析;

• FPGA预处理提速:主FPGA搭载XC7K690T-2FFG1761I,搭配4GB 64bit DDR3与128MB NorFlash,承担模拟信号采集、预处理核心工作,并行处理优势实现高速数据零延迟分流,为后端DSP减负增效;

• 协处理器稳控:A7200T协处理器专职负责板卡上电时序、时钟配置、复位控制,保障系统稳定启动与运行,让核心算力专注于数据处理本身,杜绝冗余算力消耗。

⚡ 高速精准采集,还原信号真实细节

针对高端信号采集场景,SBC819配备专业级ADC/DAC模块,以16bit高分辨率、超高速采样率,精准捕捉每一组信号细节:

• ADC输入通道:6路同步采样通道,采样率达125MSPS,16bit分辨率适配微弱信号捕捉、雷达回波还原等场景,拒绝信号失真;

• DAC输出通道:2路同步输出通道,采样率高达1GSPS,可生成高精度雷达激励、通信发射信号,满足高速信号源、仿真测试等场景高保真输出需求;

• 高速互联纽带:搭载4路SRIO x4高速交换接口(单路5Gbps),实现FPGA与DSP间无损数据传输;配备1路QSFP+ 40Gbps光口、1路千兆以太网,兼顾板间高速互联、远距离数据传输,同时支持TTL/RS232/RS485/422多低速串口,兼容各类外设接入。

🛡️ 工业级设计,适配全场景严苛环境

无论是车载户外的极端温差、工业现场的潮湿环境,还是航空航天的长期高负载运行,SBC819均能稳定输出:

• 物理适配:板卡尺寸212.8mm×111.15mm,标准尺寸适配各类机箱安装;+12V@3A供电,风冷散热方案满足高负载工况散热需求;

• 环境耐受:工作温度覆盖-40℃~+85℃,存储温度低至-55℃~+125℃,工作湿度45%~70%RH,无惧高低温、潮湿等复杂环境;

• 全流程可靠:遵循工业级设计标准,从硬件选型到电路优化层层把控,支持7×24小时不间断运行,为高端测控系统提供长期稳定保障。

场景赋能:多领域适配,解锁无限可能

凭借硬核性能与灵活扩展性,SBC819已成为多个高端领域的核心硬件支撑:

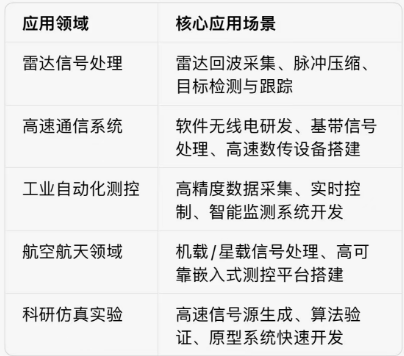

应用领域 核心应用场景

定制服务:按需适配,精准匹配需求

匠行科技不止提供标准化板卡,更以定制化能力满足差异化项目需求:

✅ 支持板卡功能定制,可根据具体场景扩展接口、调整采集参数;

✅ 提供算法适配服务,快速匹配雷达、通信等领域专用算法;

✅ 定制系统级解决方案,助力客户快速完成产品研发与落地,缩短项目周期。

以硬核算力,筑就行业新高度

从信号采集的精准捕捉,到算力处理的高效协同,再到全场景的稳定运行,匠行科技SBC819以三大核心特质,重新定义高端模拟信号采集处理板卡标准。

无论是突破现有系统性能瓶颈,还是搭建全新高端测控平台,SBC819都是值得信赖的核心算力伙伴。匠行科技将持续深耕技术创新,以更优质的硬件产品,赋能雷达、通信、工业测控等领域高质量发展,助力客户抢占技术制高点。
