#企业级网络架构Day01:网络概述，网络参考模型，交换机命令行

一、计算机网络

1.1 计算机网络概述

定义：硬件上通过线缆将网络设备和计算机连接；软件上操作系统、应用软件、应用程序通过通信线路互联。
作用：实现资源共享、信息传递、增加可靠性、提高系统处理能力。

1.2 网络与云计算

网络与云计算密不可分，关联技术包含ZABBIX、NGINX、docker、KEEPALIVED、Prometheus、kubernetes、operstack、ANSIBLE、Prometheus等。

1.3 计算机网络发展史

60年代：分组交换技术（把一个数据拆分成几段来传递，提高数据传输可靠性。诞生了断点续传技术。）
70-80年代：TCP/IP参考模型（TCP/IP 协议在1970 年代初诞生，1981 年正式标准化，OSI 七层 1984 年才出）
90年代：Web技术

1.4 网络标准

标准化组织：ISO（国际标准化组织）、IEEE（电器和电子工程师学会）
ISO提出OSI七层参考模型，后简化为Tcp/Ip五层模型。

1.5 WAN与LAN

广域网（WAN）：范围几十到几千千米，连接远距离网络，典型应用为Internet。
局域网（LAN）：范围1km左右，连接短距离内计算机，典型应用为企业网、校园网。

1.6 网络设备及拓扑图

网络设备生产厂商：

华为（Huawei）
思科（Cisco）

路由交换设备

交换机（Switch）
路由器（Router）
企业级路由器和交换机相对更加昂贵

交换机与路由器对比表：

对比项	交换机 (Switch)	路由器 (Router)
工作层次	二层（数据链路层）	三层（网络层）
识别地址	MAC 地址	IP 地址
主要功能	局域网内设备互联、精准转发数据	连接内网与互联网、分配IP、上网网关
能否上网	不能	能
核心定位	内部通路	外网大门
二者关系	接在路由器下，扩展接口	网络出口，指挥交换机

交换机管内网互通，路由器管上网出口。

网络拓扑结构

线缆连接计算机和网络设备的布局，分为点对点、星型及扩展星型、网状三类。

点对点拓扑结构
- 两台设备之间有一条单独连接，如广域网中直连的两台路由器。
星型及扩展星型拓扑
- 优点：易于实现、易于网络扩展、易于故障排查
- 缺点：中心节点压力大、组网成本高
网状拓扑结构
- 一个节点与其他多个节点相连，提供冗余性和容错性，可靠性增加，但组网成本高。

二、网络参考模型

2.1 OSI七层参考模型

分层思想：将复杂流程分解，简化复杂问题，便于定位与解决问题。
发布：ISO于1984年颁布开放系统互连（OSI）参考模型。
层级（从下往上） ：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。

2.2 TCP/IP参考模型

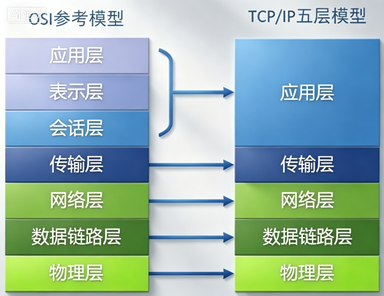

TCP/IP五层参考模型与OSI七层模型对应关系：

OSI应用层、表示层、会话层 → TCP/IP应用层
OSI传输层 → TCP/IP传输层
OSI网络层 → TCP/IP网络层
OSI数据链路层 → TCP/IP数据链路层
OSI物理层 → TCP/IP物理层

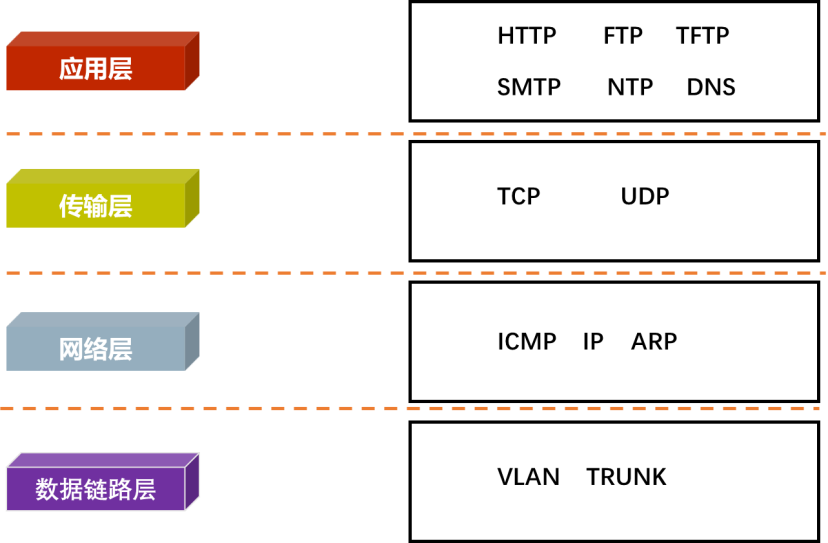

2.3 TCP/IP协议族的组成

应用层：FTP、TFTP、HTTP、SMTP、NTP、DNS
传输层：TCP、UDP
网络层：ICMP、IP、ARP
数据链路层：VLAN、TRUNK

2.4 协议

网络通信中，为实现数据从源地址到目标地址传递，所有设备需遵循的统一规则，即协议。

• 为了使数据可以在网络上从源地址传递到目标地址，网络上所有设备需要"讲"相同的"语言"

• 描述网络通信中语言规范的一组规则就是协议。

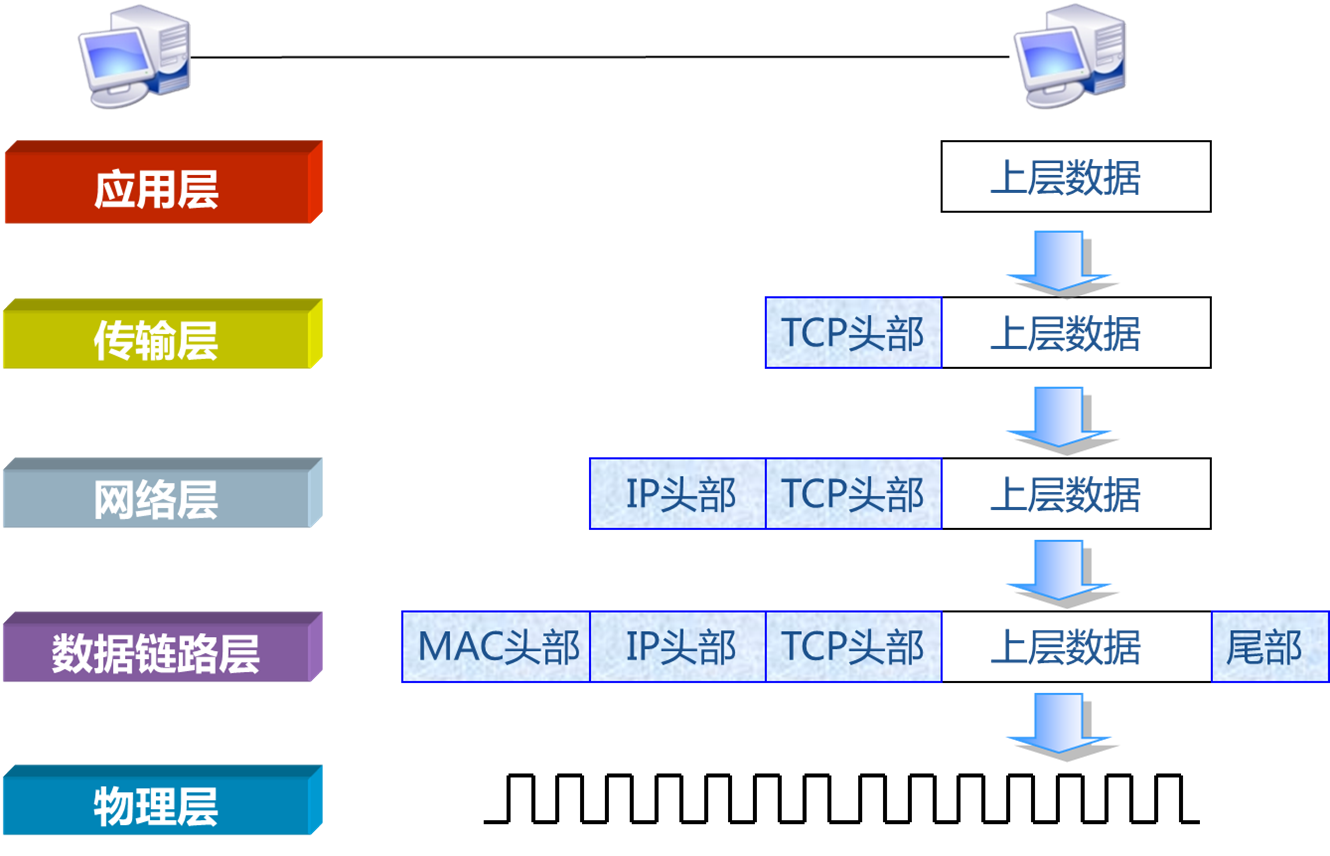

2.5 数据封装过程

上层数据 → 应用层 → 加TCP头部（传输层）→ 加IP头部（网络层）→ 加MAC头部与尾部（数据链路层）→ 物理层转为比特流。

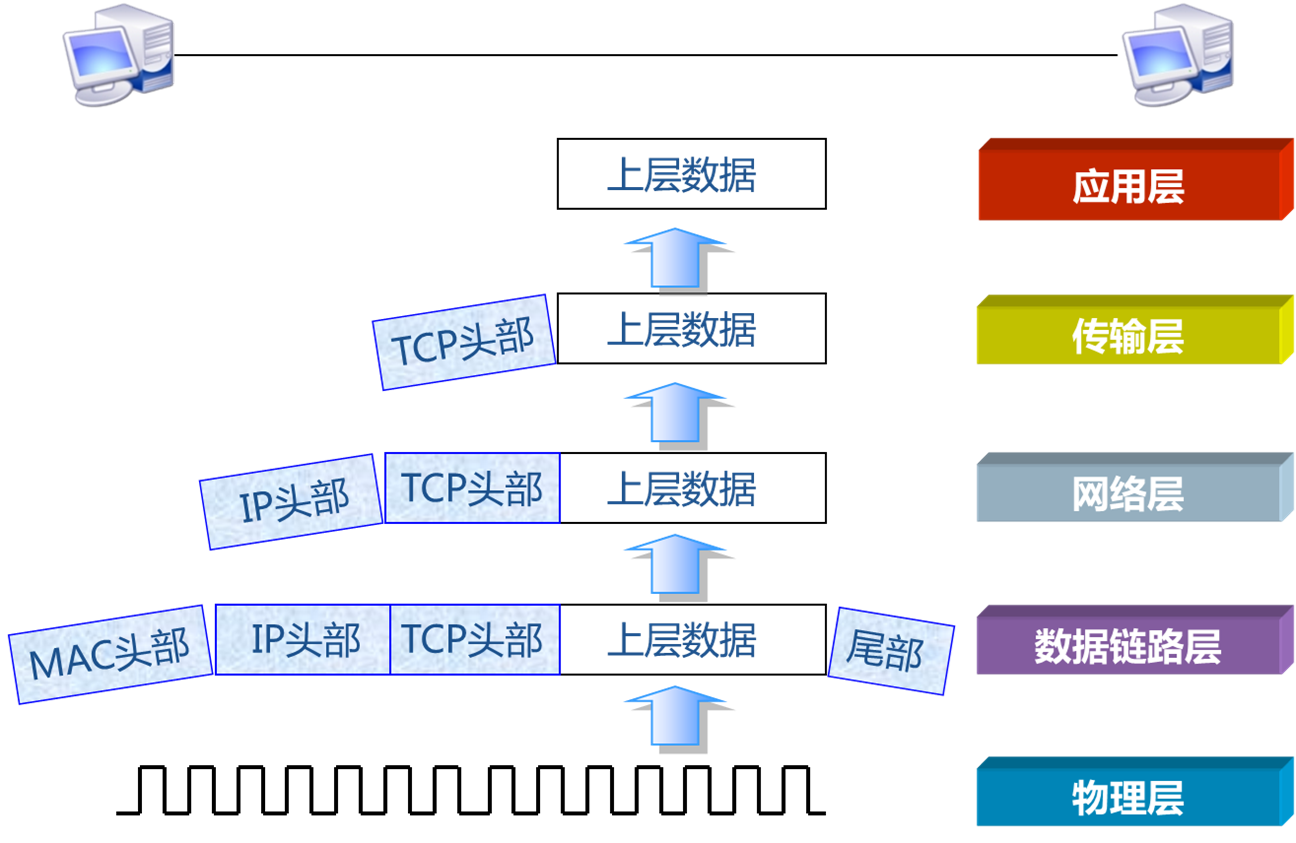

2.6 数据解封装过程

物理层比特流 → 数据链路层剥离MAC头部与尾部 → 网络层剥离IP头部 → 传输层剥离TCP头部 → 应用层还原上层数据。

2.7 协议数据单元（PDU）

应用层：上层数据
传输层：数据段（加TCP头部）（端口号）
网络层：数据包（加IP头部）
数据链路层：数据帧（加MAC头部）
物理层：比特流

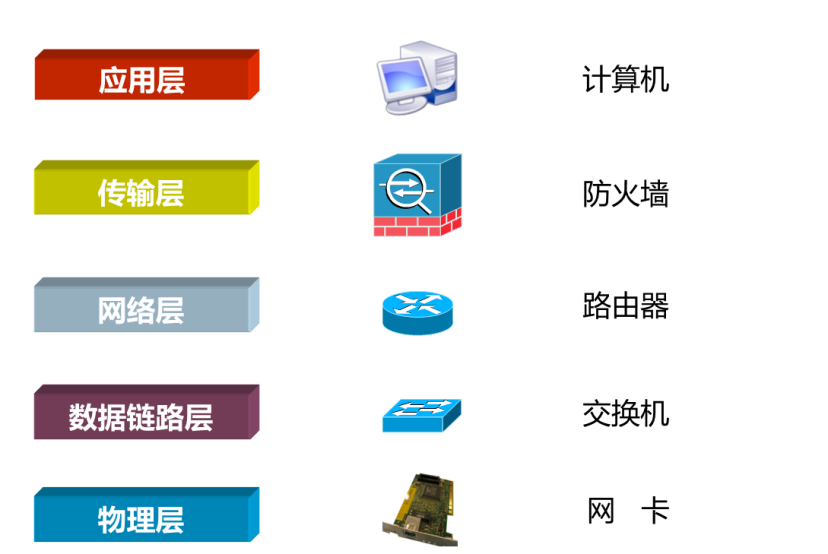

2.8 设备与层的对应关系

不同网络设备对应OSI/TCP/IP模型不同层级。

三、交换机命令行

3.1 eNSP软件概述

eNSP是图形化网络仿真平台，用于虚拟网络设备，帮助熟悉华为数通产品操作。
对Windows电脑要求严格，需在Win7虚拟机中实验，提前下载win7_eNSP.rar，用VMware打开Windows 7 x86.vmx配置文件。
Windows 7虚拟机密码：123456。

3.2 eNSP软件使用

新建拓扑图：打开eNSP，点击新建拓扑。
硬件设备：左侧区域包含路由器、交换机、连线、终端设备等。
设置选项：菜单 → 工具 → 选项。
虚拟设备使用思路：规划拓扑图 → 开机启动设备 → 配置设备 → 测试通信。

3.3 交换机命令行视图

用户视图 ：标识<Huawei>
系统视图 ：标识[Huawei]，用户视图输入system-view切换，系统视图输入quit退回用户视图。
接口视图 ：系统视图输入interface 接口类型接口编号（如interface Ethernet 0/0/1）切换，输入quit退回系统视图。
协议视图 ：系统/接口视图输入ospf切换，输入quit退回系统视图。
（系统视图，协议视图，接口视图之间可以互相切换）

3.4 视图间的转换

quit：退回至上一层视图
return：直接切换至用户视图
Ctrl+z：直接切换至用户视图
（用户视图无法直接切换到接口视图，只能从系统视图进入接口视图）

四、交换机命令行基本设置

4.1 配置主机名

系统视图 下使用sysname 主机名命令，例：sysname my-sw1。

（如果没有执行 save 保存则重启失效）

4.2 显示VRP版本

任意视图 输入display version查看版本信息。

4.3 查看交换机配置

任意视图 输入display current-configuration查看全局配置，按空格/回车翻页，按q退出。

4.4 使用账号和密码登录终端

系统视图 输入aaa进入认证视图
认证视图 创建用户：local-user tom password cipher 123
回到系统视图 进入控制台：user-interface console 0
启用AAA认证：authentication-mode aaa
登录时输入用户名tom、密码123。
（cipher ：密文的，即加密密码。simple：明文密码）

4.5 保存交换机配置

用户视图 输入save，确认时输入Y，需同时保存配置与拓扑图。

（只能保存当前设备的信息）

（建议连同拓扑图和配置一起保存）

4.6 恢复设备出厂默认值

用户视图 输入reset saved-configuration，按提示确认删除配置、不保存、重启设备。

bash 复制代码

<Huawei>reset saved-configuration #还原出厂默认值
Warning: The action will delete the saved configuration in the device.
The configuration will be erased to reconfigure. Continue? [Y/N]:Y #确认恢复出厂
...Continue？[y/n]:N #为了安全再次提示：是否将配置保存？不保存
Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot
save diagnostic-information'.
System will reboot! Continue?[Y/N]:Y #确认重启

4.7 避免自动退出配置界面

空闲一段时间后（默认10分钟），会重回初始界面

解决方法：配置控制台会话时间

系统视图进入控制台：user-interface console 0
设置永不超时：idle-timeout 0

五、核心总结

掌握计算机网络基础、WAN/LAN、拓扑结构
掌握OSI七层、TCP/IP五层参考模型
掌握数据包封装与解封装、协议数据单元
掌握eNSP模拟器安装、使用与拓扑规划
掌握交换机命令行视图切换、基本配置
掌握主机名、用户认证、配置保存、恢复出厂、超时设置等操作
