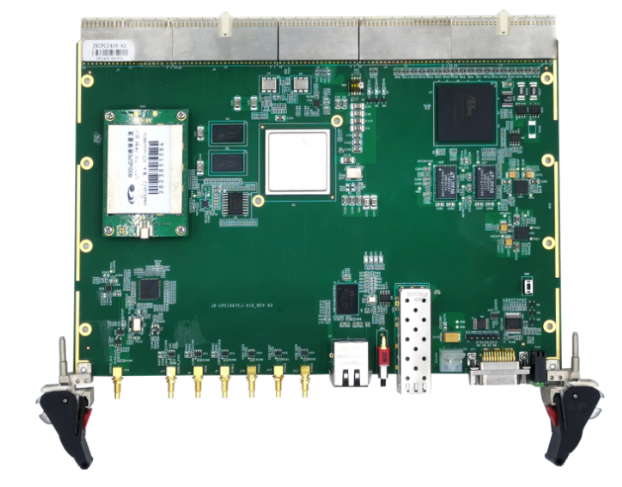

基于AMD XC7K325T的信号处理板

本板卡是一款基于6U CompactPCI(CPCI)架构的高性能嵌入式处理平台,板载Xilinx Kintex-

7系列XC7K32T FPGA作为核心处理芯片,具备强大的逻辑处理与高速数据接口能力。板卡面向军用、航天、工业控制及通信等严苛环境应用,提供稳定、可靠、可重构的嵌入式解决方案。

FPGA:

FPGA:XC7K325T-2FFG900I

DDR3:32bit,512MB,1333MT/s

千兆以太网:1路

SFP+:1路

RS422:1路

加载方式:QSPI (16MB)

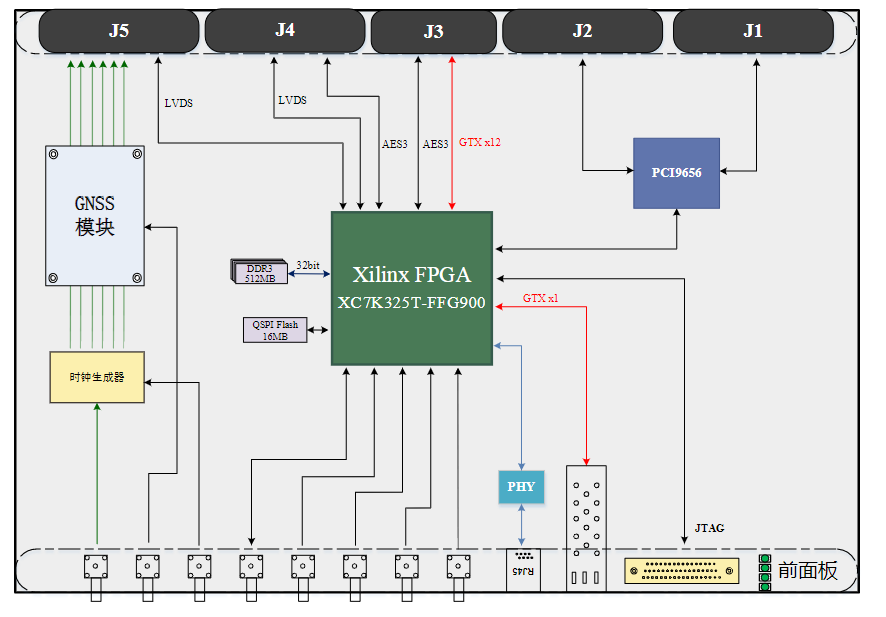

接口:

J1/J2:64bit PCI总线

J3:GTX x12

J4/J5:LVDS x96

J5:差分时钟 x6

千兆以太网:1路

SFP+:1路

同步信号:5路(SSMC)

触发信号:1路(SSMC)

外时钟输入:1路(SSMC)

GNSS天线:1路(SSMC)

J30J:JTAG,RS422,1PPS
物理与电气特性

板卡尺寸:160mmX233.35mm

板卡供电:+12V@10A

散热方式:风冷
环境特征

工作温度:-40°C~+85°C

存储温度:-55°C~+125°C

工作湿度:45%~70% RH
