华润微(SEMICO)高速度低功耗的8位MCU——CS98P171 SOP8

  CS98P171 SOP8芯片概述

  CS98P171是一款基于CMOS技术的高速度低功耗的8位MCU,内置1K*14Bit OTP ROM,并提供保护位用以保护指令码。

  CS98P171的核心是一个嵌入式的8位CPU,除OTP ROM外,片内还包含48*8Bit的SRAM,6个输入/输出口、中断控制器、片内RC振荡器、定时器/计数器、看门狗电路、脉宽调制模块,它是一个功能强大的微控制电路。

  作为通用MCU,CS98P171主要应用于家电、消费性电子产品、工业自动化控制、LED调光调色等领域。

  1.2主要特性

  ●1k×14-bit OTP ROM

  ●48×8-bit SRAM

  ●5级堆栈空间

  ●可编程WDT预分频器

  ●可编程WDT时间(4.5ms、18ms、72ms、288ms),可控制WDT自由运行时间

  ●带信号源选择、触发沿选择以及溢出中断的8位实时时钟/计数器(TCC)

  ●工作电压范围:1.2V~5.5V(0℃~70℃)

  ●工作频率范围(2分频):

  20KHz~10MHz,5V;20KHz~4MHz,3V;20KHz~2MHz,1.8 V;

  ●低功耗:

  小于2 mA(4MHz/5V)

  小于1A(睡眠模式,WDT关闭)

  ●内置RC振荡电路:455kHz、1MHz、4MHz、8MHz

  ●低压复位:1.2V、1.6V、1.8V、2.4V、2.7V、3.6V、3.9V(±0.3V 25℃)

  ●7个中断源:

  TCC溢出中断

  PWM周期中断

  PWM1周期中断

  PWM2周期中断

  外部中断(可从睡眠模式唤醒)

  输入端口状态改变产生中断(可从睡眠模式唤醒)

  WDT计数溢出中断(可从睡眠模式唤醒)

  ●双向I/O口:

  6位可编程控制pull-high I/OS(P1<5:0>)

  6位可编程控制open-drain I/OS(P1<5:0>)

  5位可编程控制pull-low I/OS(P1<5:4>,P1<2:0>)

  ●指令周期长度选择:2/4/8个振荡时钟

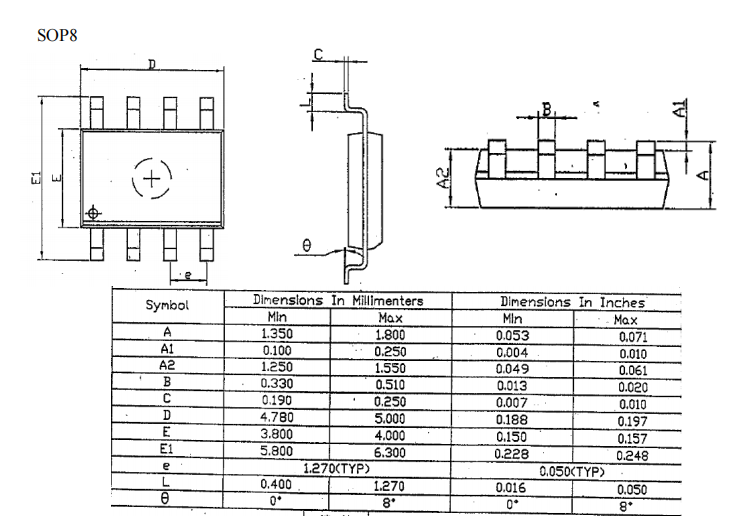

  ●封装形式:CS98P171CP(SOP8)
