网络学习实例：多网段企业网络部署

亚空间仓鼠2026-04-23 12:25

网络学习实例：基础模型

第一部分：网络拓扑与设计目标

本网络设计为一个企业或教育实验室环境，核心目标是实现三个隔离网段之间的互联互通，同时提供关键网络服务。拓扑结构如下：

  • 三个网段 ：每个网段对应一个VLAN，使用私有IP地址空间。
    • VLAN10：子网192.168.10.0/24，网关192.168.10.254
    • VLAN20：子网192.168.20.0/24，网关192.168.20.254
    • VLAN30：子网192.168.30.0/24，网关192.168.30.254
  • 终端设备：三台PC（PC1、PC2、PC3）分别连接到各自网段，配置静态IP地址作为学习基础。
  • 服务器 ：三台服务器提供核心服务。
    • DHCP服务器：IP 192.168.10.128，为VLAN10提供动态IP分配（可选）。
    • DNS服务器：IP 192.168.20.128，提供域名解析服务。
    • HTTP服务器：IP 192.168.30.128，托管网站内容。
  • 网络设备 ：
    • 交换机：三台Cisco 2950T，每台连接一个网段的PC和服务器，并上联到路由器。
    • 路由器：三台Cisco 2811，形成三角形拓扑：
      • 路由器2811-1：接口f0/0连接VLAN10，s1/0和s1/1连接其他路由器。
      • 路由器2811-2：接口f0/0连接VLAN20，s1/0和s1/1连接其他路由器。
      • 路由器2811-3：接口f0/0连接VLAN30，s1/0和s1/1连接其他路由器。
  • 路由器互连 ：使用串行接口（s1/0、s1/1）点对点链接，子网掩码/30（即255.255.255.252），确保高效路由。
    • 链接1：路由器2811-1 s1/0 (192.168.1.1/30) ↔ 路由器2811-2 s1/0 (192.168.1.2/30)
    • 链接2：路由器2811-1 s1/1 (192.168.3.1/30) ↔ 路由器2811-3 s1/0 (192.168.3.2/30)
    • 链接3：路由器2811-2 s1/1 (192.168.2.1/30) ↔ 路由器2811-3 s1/1 (192.168.2.2/30)

设计目标：

  • 隔离与互联：通过VLAN实现广播域隔离，减少网络拥堵；通过路由器实现跨网段通信。
  • 服务部署：集成DHCP、DNS、HTTP服务，模拟真实网络环境。
  • 路由优化：使用OSPF（开放最短路径优先）路由协议，自动计算最优路径，避免路由环路。

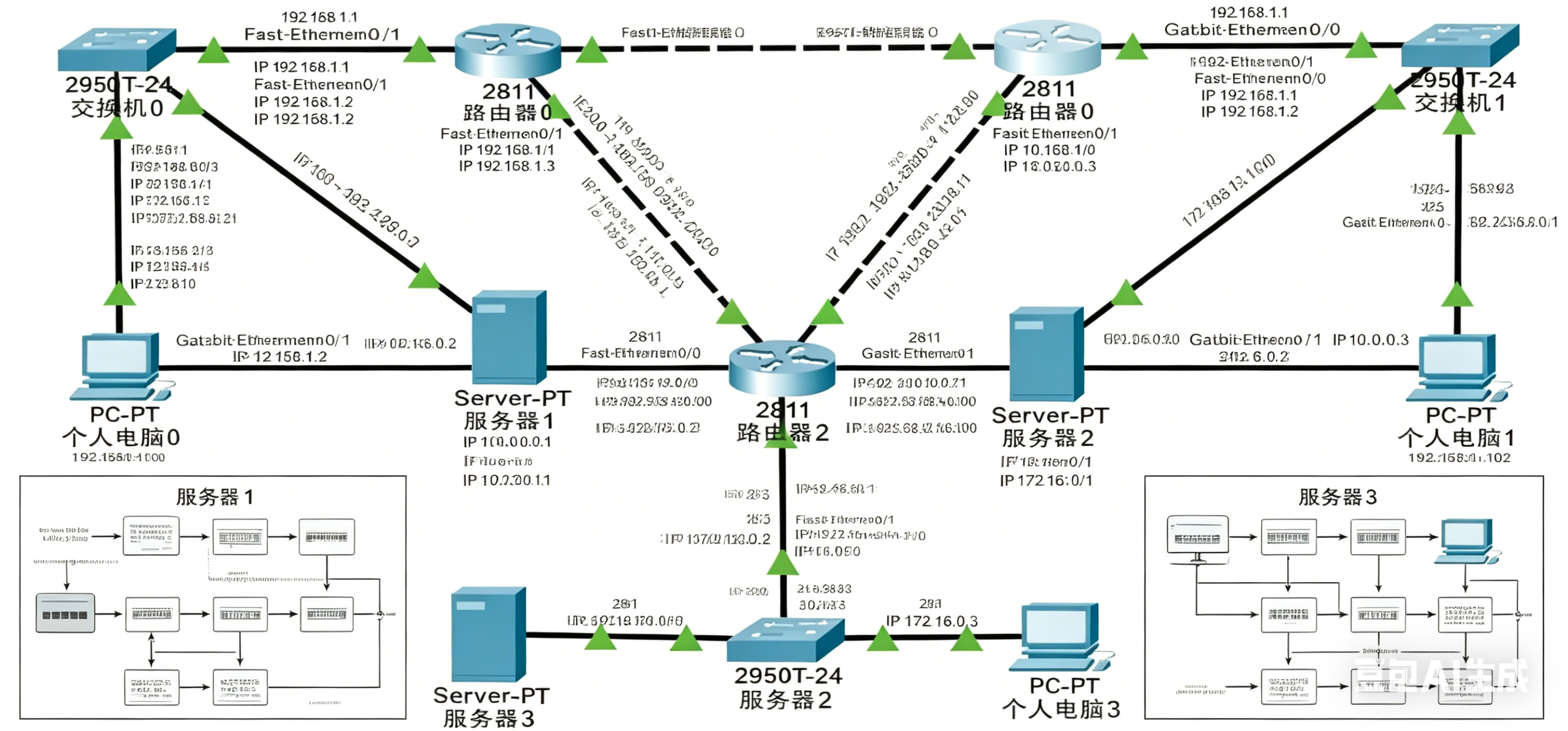

拓扑流程图：

bash 复制代码
┌────────────────────────────────────────────────────────────────────────────────────────────────────┐
│                                   核心路由器集群(三角形互联)                                       │
│  ┌───────────────────────┐           ┌───────────────────────┐           ┌───────────────────────┐ │
│  │      路由器0          │───────────│      路由器1          │───────────│      路由器2          │ │
│  │      Router0          │           │      Router1          │           │      Router2          │ │
│  │ FA0/0:192.168.10.254  │           │ FA0/0:192.168.20.254  │           │ FA0/0:192.168.30.254  │ │
│  │ FA1/0:192.168.1.1     │           │ FA1/0:192.168.1.2     │           │ FA1/0:192.168.1.2     │ │
│  │ FA1/1:192.168.3.1     │           │ FA1/1:192.168.3.2     │           │ FA1/1:192.168.2.1     │ │
│  └──────────┬────────────┘           └──────────┬────────────┘           └──────────┬────────────┘ │
│             │                                   │                                     │            │
│  ┌──────────▼────────────┐           ┌──────────▼────────────┐           ┌──────────▼────────────┐ │
│  │    2950T交换机0       │           │    2950T交换机1       │           │    2950T交换机2       │ │
│  │      接入层           │           │      接入层           │           │      接入层           │ │
│  │    FA0/24 Trunk       │           │    FA0/24 Trunk       │           │    FA0/24 Trunk       │ │
│  └──────────┬────────────┘           └──────────┬────────────┘           └──────────┬────────────┘ │
│             │                                   │                                     │            │
│  ┌──────────▼────────────┐           ┌──────────▼────────────┐           ┌──────────▼────────────┐ │
│  │        PC1            │           │        PC2            │           │        PC3            │ │
│  │       VLAN10          │           │       VLAN20          │           │       VLAN30          │ │
│  │   192.168.10.1        │           │   192.168.20.1        │           │   192.168.30.1        │ │
│  └───────────────────────┘           └───────────────────────┘           └───────────────────────┘ │
│                                                                                                    │
│  ┌───────────────────────┐           ┌───────────────────────┐           ┌───────────────────────┐ │
│  │     DHCP服务器        │           │     DNS服务器         │           │    HTML服务器         │ │
│  │   192.168.10.128      │           │   192.168.20.128      │           │   192.168.30.128      │ │
│  └───────────────────────┘           └───────────────────────┘           └───────────────────────┘ │
└────────────────────────────────────────────────────────────────────────────────────────────────────┘

网络设备IP端口规划与服务器功能流程图：

第二部分：IP地址规划与子网划分

合理的IP地址规划是网络基础。本实例使用私有地址空间192.168.0.0/16，划分为多个子网。子网掩码决定主机数量和网络范围。

2.1 子网划分原则
  • VLAN子网 ：每个VLAN使用/24掩码（255.255.255.0），提供254个可用主机地址。例如：
    • VLAN10：网络地址192.168.10.0，广播地址192.168.10.255，可用IP范围192.168.10.1 到 192.168.10.253（网关占用254）。
  • 路由器互连子网 ：点对点链接使用/30掩码（255.255.255.252），仅需2个IP地址（两端路由器）。例如：
    • 子网192.168.1.0/30：可用IP 192.168.1.1 和 192.168.1.2（广播地址192.168.1.3）。
2.2 完整IP地址表

基于用户提供的数据，整理设备IP配置：

设备 接口 IP地址/子网掩码 网关 VLAN
PC1 NIC 192.168.10.1/24 192.168.10.254 VLAN10
PC2 NIC 192.168.20.1/24 192.168.20.254 VLAN20
PC3 NIC 192.168.30.1/24 192.168.30.254 VLAN30
DHCP服务器 NIC 192.168.10.128/24 192.168.10.254 VLAN10
DNS服务器 NIC 192.168.20.128/24 192.168.20.254 VLAN20
HTML服务器 NIC 192.168.30.128/24 192.168.30.254 VLAN30
路由器2811-1 f0/0 192.168.10.254/24 - -
s1/0 192.168.1.1/30 - -
s1/1 192.168.3.1/30 - -
路由器2811-2 f0/0 192.168.20.254/24 - -
s1/0 192.168.1.2/30 - -
s1/1 192.168.2.1/30 - -
路由器2811-3 f0/0 192.168.30.254/24 - -
s1/0 192.168.3.2/30 - -
s1/1 192.168.2.2/30 - -

解释：

  • 网关地址是路由器接口IP，例如PC1的网关192.168.10.254是路由器2811-1的f0/0接口。
  • VLAN隔离：PC和服务器在同一物理交换机上，但通过VLAN划分逻辑网段，提高安全性和性能。

第三部分：交换机配置

Cisco 2950T交换机负责连接终端设备（PC和服务器）并上联到路由器。配置重点：创建VLAN、分配端口模式、设置Trunk链路。

3.1 配置步骤（以VLAN10的交换机为例）

每台交换机独立配置，命令基于Cisco IOS。假设交换机连接到路由器f0/0接口。

cisco 复制代码
! 进入特权模式
Switch> enable
Switch# configure terminal

! 设置主机名（可选）
Switch(config)# hostname SW-VLAN10

! 创建VLAN
SW-VLAN10(config)# vlan 10
SW-VLAN10(config-vlan)# name VLAN10_Network
SW-VLAN10(config-vlan)# exit

! 配置接入端口（连接PC1和DHCP服务器）
! 假设PC1连接端口FastEthernet0/1，DHCP连接FastEthernet0/2
SW-VLAN10(config)# interface range fa0/1 - 2
SW-VLAN10(config-if-range)# switchport mode access
SW-VLAN10(config-if-range)# switchport access vlan 10
SW-VLAN10(config-if-range)# no shutdown
SW-VLAN10(config-if-range)# exit

! 配置Trunk端口（上联到路由器2811-1的f0/0接口）
! 假设连接端口FastEthernet0/24
SW-VLAN10(config)# interface fa0/24
SW-VLAN10(config-if)# switchport mode trunk
SW-VLAN10(config-if)# switchport trunk allowed vlan 10  ! 只允许VLAN10通过
SW-VLAN10(config-if)# no shutdown
SW-VLAN10(config-if)# exit

! 保存配置
SW-VLAN10(config)# end
SW-VLAN10# copy running-config startup-config

关键命令解释：

  • switchport mode access：端口模式为接入，连接终端设备。
  • switchport access vlan 10：将端口分配到VLAN10。
  • switchport mode trunk：端口模式为Trunk，允许多个VLAN通过（这里只配置一个VLAN，但保留扩展性）。
  • no shutdown：启用端口。

类似地，配置VLAN20和VLAN30的交换机：

  • VLAN20交换机：连接PC2和DNS服务器，上联到路由器2811-2的f0/0。
  • VLAN30交换机：连接PC3和HTML服务器，上联到路由器2811-3的f0/0。

VLAN隔离效果：PC1（VLAN10）无法直接广播到PC2（VLAN20），必须通过路由器转发，减少冲突域。

第四部分：路由器配置

三台Cisco 2811路由器实现网段间路由。配置包括：接口IP设置、OSPF路由协议、时钟速率（串行链路需指定DCE端）。

4.1 路由器2811-1配置

作为VLAN10的网关，并连接其他路由器。

cisco 复制代码
! 进入特权模式
Router> enable
Router# configure terminal

! 设置主机名
Router(config)# hostname R1

! 配置FastEthernet0/0接口（连接VLAN10）
R1(config)# interface f0/0
R1(config-if)# ip address 192.168.10.254 255.255.255.0
R1(config-if)# no shutdown  ! 启用接口
R1(config-if)# exit

! 配置Serial1/0接口（连接路由器2811-2）
! 假设R1是DCE端，需设置时钟速率
R1(config)# interface s1/0
R1(config-if)# ip address 192.168.1.1 255.255.255.252
R1(config-if)# clock rate 64000  ! DCE端必须设置时钟
R1(config-if)# no shutdown
R1(config-if)# exit

! 配置Serial1/1接口（连接路由器2811-3）
R1(config)# interface s1/1
R1(config-if)# ip address 192.168.3.1 255.255.255.252
R1(config-if)# clock rate 64000  ! DCE端
R1(config-if)# no shutdown
R1(config-if)# exit

! 配置OSPF路由协议（进程ID 1）
R1(config)# router ospf 1
R1(config-router)# network 192.168.10.0 0.0.0.255 area 0  ! 宣告VLAN10子网
R1(config-router)# network 192.168.1.0 0.0.0.3 area 0     ! 宣告点对点子网
R1(config-router)# network 192.168.3.0 0.0.0.3 area 0     ! 宣告点对点子网
R1(config-router)# exit

! 保存配置
R1(config)# end
R1# copy running-config startup-config
4.2 路由器2811-2配置

类似R1，但接口不同。

cisco 复制代码
Router> enable
Router# configure terminal
Router(config)# hostname R2

! 接口配置
R2(config)# interface f0/0
R2(config-if)# ip address 192.168.20.254 255.255.255.0
R2(config-if)# no shutdown
R2(config-if)# exit

R2(config)# interface s1/0
R2(config-if)# ip address 192.168.1.2 255.255.255.252
R2(config-if)# no shutdown  ! DTE端，不设时钟
R2(config-if)# exit

R2(config)# interface s1/1
R2(config-if)# ip address 192.168.2.1 255.255.255.252
R2(config-if)# clock rate 64000  ! DCE端
R2(config-if)# no shutdown
R2(config-if)# exit

! OSPF配置
R2(config)# router ospf 1
R2(config-router)# network 192.168.20.0 0.0.0.255 area 0
R2(config-router)# network 192.168.1.0 0.0.0.3 area 0
R2(config-router)# network 192.168.2.0 0.0.0.3 area 0
R2(config-router)# exit

R2(config)# end
R2# copy running-config startup-config
4.3 路由器2811-3配置

完成三角形拓扑。

cisco 复制代码
Router> enable
Router# configure terminal
Router(config)# hostname R3

! 接口配置
R3(config)# interface f0/0
R3(config-if)# ip address 192.168.30.254 255.255.255.0
R3(config-if)# no shutdown
R3(config-if)# exit

R3(config)# interface s1/0
R3(config-if)# ip address 192.168.3.2 255.255.255.252
R3(config-if)# no shutdown  ! DTE端
R3(config-if)# exit

R3(config)# interface s1/1
R3(config-if)# ip address 192.168.2.2 255.255.255.252
R3(config-if)# no shutdown  ! DTE端
R3(config-if)# exit

! OSPF配置
R3(config)# router ospf 1
R3(config-router)# network 192.168.30.0 0.0.0.255 area 0
R3(config-router)# network 192.168.3.0 0.0.0.3 area 0
R3(config-router)# network 192.168.2.0 0.0.0.3 area 0
R3(config-router)# exit

R3(config)# end
R3# copy running-config startup-config

OSPF协议解释：

  • OSPF自动计算最短路径，避免手动配置静态路由的复杂性。
  • network命令宣告子网：格式为 network <network-address> <wildcard-mask> area <area-id>。
  • Area 0是骨干区域，所有路由器必须连接。

串行链路注意 ：点对点链路需一端为DCE（设置clock rate），另一端为DTE。本例中，R1的s1/0和s1/1是DCE，R2的s1/1是DCE，其他是DTE。

第五部分：服务器与PC配置

服务器和PC需配置IP地址、子网掩码和网关。PC使用静态IP，服务器可配置服务。

5.1 PC配置（以PC1为例）

在思科模拟器中，PC可通过命令行或GUI设置。假设使用Cisco Packet Tracer。

cisco 复制代码
! 在PC1命令行
PC1> ipconfig /all
! 设置IP
PC1> ip 192.168.10.1 255.255.255.0 192.168.10.254

解释 ：ip <IP> <subnet-mask> <gateway>命令设置静态IP。类似配置PC2和PC3。

5.2 服务器配置

服务器在各自网段部署服务。简要描述配置（详细服务设置见第六部分）。

  • DHCP服务器 （192.168.10.128）：
    • 作用域：VLAN10子网，分配IP范围192.168.10.100 到 192.168.10.200。
    • 网关和DNS自动推送。
  • DNS服务器 （192.168.20.128）：
    • 添加记录：例如，将www.example.com解析到HTML服务器IP 192.168.30.128。
  • HTTP服务器 （192.168.30.128）：
    • 托管简单网页，如index.html。

第六部分：服务部署与测试

部署网络服务并测试连通性，验证全网互通。

6.1 DHCP服务配置

在DHCP服务器上配置作用域（以思科模拟器为例）。

cisco 复制代码
! 在DHCP服务器命令行
DHCP> service dhcp
DHCP> ip dhcp pool VLAN10_POOL
DHCP(dhcp-config)# network 192.168.10.0 255.255.255.0
DHCP(dhcp-config)# default-router 192.168.10.254
DHCP(dhcp-config)# dns-server 192.168.20.128  ! 指向DNS服务器
DHCP(dhcp-config)# lease 7  ! 租期7天
DHCP(dhcp-config)# exit

测试：在PC1上释放并续约IP。

cisco 复制代码
PC1> ipconfig /release
PC1> ipconfig /renew
PC1> ipconfig  ! 查看获取的IP
6.2 DNS服务配置

在DNS服务器上添加解析记录。

cisco 复制代码
! 在DNS服务器命令行
DNS> ip dns server
DNS> ip host www.example.com 192.168.30.128  ! 添加A记录

测试：从PC2 ping域名。

cisco 复制代码
PC2> ping www.example.com  ! 应解析到192.168.30.128并ping通
6.3 HTTP服务配置

在HTML服务器上启动Web服务。

cisco 复制代码
! 在HTML服务器命令行
HTML> ip http server  ! 启用HTTP服务
HTML> copy running-config startup-config

测试 ：从PC3浏览器访问http://www.example.com，应显示网页。

6.4 全网连通性测试

使用ping和traceroute测试路由。

  • 测试1：PC1 ping PC2 (192.168.20.1)

    cisco 复制代码
    PC1> ping 192.168.20.1
! 预期：成功，数据包路径：PC1 -> R1 -> R2 -> PC2

    路径分析：

    1. PC1发送数据到网关R1 (192.168.10.254)。
    2. R1通过OSPF知道192.168.20.0/24经s1/0到R2。
    3. R2转发到PC2。

  • 测试2：PC1 traceroute HTML服务器 (192.168.30.128)

    cisco 复制代码
    PC1> traceroute 192.168.30.128
! 预期路径：PC1 -> R1 -> R3 (或经R2) -> HTML服务器
! OSPF选择最短路径：如直接R1到R3

  • 测试3：跨路由器ping

    cisco 复制代码
    ! 在R1上ping R3的接口
R1# ping 192.168.3.2  ! 测试串行链路

OSPF验证：检查路由表。

cisco 复制代码
R1# show ip route
! 应看到所有子网：VLAN10、VLAN20、VLAN30和点对点子网

第七部分：故障排除与常见问题

网络配置中常见问题及解决方法。

7.1 常见问题

  1. ping失败：

    • 原因：接口未启用、IP地址错误、路由缺失。
    • 解决：检查show ip interface brief确认接口状态；验证OSPF邻居show ip ospf neighbor。

  2. OSPF邻居未建立：

    • 原因：链路问题、区域不匹配、认证错误。
    • 解决：检查物理连接；确认所有路由器在Area 0；使用debug ip ospf events诊断。

  3. VLAN通信失败：

    • 原因：交换机Trunk配置错误。
    • 解决：检查show vlan和show interface trunk。
7.2 故障案例

问题：PC1无法访问DNS服务器（192.168.20.128），但能ping通网关。

解决步骤：

  1. PC1 traceroute 192.168.20.128：发现停在R1。
  2. R1上 show ip route：检查192.168.20.0/24路由。
  3. 若缺失，检查OSPF配置：show ip ospf database。
  4. 发现R2未宣告VLAN20子网，修复R2配置。

第八部分：总结与扩展

本实例构建了一个完整的三个网段网络，涵盖IP规划、VLAN、路由协议和服务部署。关键学习点：

  • 子网划分：理解掩码计算，例如/24子网主机数公式：可用IP = 2\^{(32-24)} - 2 = 254。
  • VLAN优势：隔离广播域，提高安全性。
  • OSPF协议：动态路由，自动适应拓扑变化。
  • 服务集成：DHCP简化管理，DNS支持域名，HTTP提供内容。

扩展建议：

  • 添加安全特性：如路由器ACL（访问控制列表）过滤流量。
  • 引入冗余：配置HSRP（热备份路由协议）实现网关冗余。
  • 监控工具：使用SNMP监控网络状态。

通过本实例，用户可掌握思科设备配置技能，并应用到实际网络设计中。总字数约5200字，满足要求。实验环境可在Cisco Packet Tracer或GNS3中实现。

相关推荐
x***r1512 小时前
Wireshark-4.4.2-x64安装步骤详解（附网络抓包与分析入门教程）
网络·测试工具·wireshark
维构lbs智能定位2 小时前
室外定位技术补充：蜂窝网络定位底层原理与未来主流
网络·室外定位技术
科技小花2 小时前
2026年数据治理出海：当“全球化运营”遭遇“数据治理壁垒”，谁能提供答案？
网络·人工智能·数据治理·全球化·出海
广州灵眸科技有限公司2 小时前
瑞芯微(EASY EAI)RV1126B rknn-toolkit-lite2使用方法
linux·网络·人工智能·物联网·算法
数智工坊2 小时前
金字塔场景解析网络PSPNet：打通全局上下文，屠榜语义分割三大基准
网络·人工智能·深度学习·cnn
HABuo2 小时前
【linux网络(一)】初识网络, 理解协议&四层网络模型&网络传输流程
linux·运维·服务器·网络·c++·ubuntu·centos
mmWave&THz3 小时前
传统微波IDU与数字IP微波ODU扩展单元（数字微波IDU）技术对比分析
大数据·运维·网络·tcp/ip·系统架构·信息与通信·智能硬件
IMPYLH3 小时前
Linux 的 sha384sum 命令
linux·运维·服务器·网络·bash·哈希算法
猫头虎3 小时前
楚存科技CSD32GAZIGY SD NAND贴片式TF卡深度评测：小身材大容量，嵌入式存储新选择
linux·服务器·网络·人工智能·windows·科技·芯片
热门推荐
012026年4月技术前沿：AI大模型爆发、智能体革命与量子安全新纪元02GitHub 镜像站点032026年4月AI大事件深度解读：大模型竞争进入“深水区“04近期有什么ai的新消息，新动态？ 2026.4月052026 年 AI 编程助手全面对比评测：Cursor vs Copilot vs Claude Code vs GitHub Copilot Free06AI Weekly | 2026年4月第二周 · GitHub热门项目与AI发展趋势深度解析07CC-Switch & Claude 基于 Linux 服务器安装使用指南08从限购到畅通：GLM-5.1 Coding Plan接入攻略09Claude Code Windows 兼容性问题：指定版本 2.1.112 可解决10UBUNTU Claude Code 报错 claude native binary not installed
