Canal - 数据同步

一、简介

1、介绍

Canal 是用 Java 开发的基于数据库增量日志解析，提供增量数据订阅&消费的中间件。目前Canal 主要支持了MySQL的Binlog解析，解析完成后利用Canal Client来处理获得相关数据。（数据库同步需要阿里的Otter中间件，基于Canal）。

GitHub地址https://github.com/alibaba/canal

2、MySQL的binlog

（1) 什么是binlog

MySQL 的二进制日志可以说MySQL最重要的日志了，它记录了所有的DDL和DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间，MySQL的二进制日志是事务安全型的。一般来说开启二进制日志大概会有1%的性能损耗。

二进制有两个最重要的使用场景:

其一：MySQL Replication在Master端开启binlog，Master 把它的二进制日志传递给slaves 来达到master-slave 数据一致的目的。

其二：数据恢复，通过使用mysqlbinlog工具来使恢复数据。
二进制日志包括两类文件：

二进制日志索引文件（文件名后缀为.index）用于记录所有的二进制文件，

二进制日志文件（文件名后缀为.00000*）记录数据库所有的DDL和DML(除了数据查询语句)语句事件。

（2) binlog的开启

MySQL配置文件的位置

Linux: /etc/my.cnf 如果/etc目录下没有，可以通过locate my.cnf查找位置

Windows: \my.ini

在mysql的配置文件下,修改配置在**[mysqld]** 区块，添加 log-bin=mysql-bin 这个表示binlog日志的前缀是mysql-bin，以后生成的日志文件就是 mysql-bin.000001 的文件后面的数字按顺序生成，每次mysql重启或者到达单个文件大小的阈值时，新生一个文件，按顺序编号。

（3) binlog的分类设置

mysql的binlog格式有三种，分别是STATEMENT,MIXED,ROW。在配置文件中可以选择配置 binlog_format= statement|mixed|row

三种格式的区别：

a、statement 语句级

binlog会记录每次一执行写操作的语句。相对row模式节省空间，但是可能产生不一致性，比如 update test set create_date=now(); 如果用binlog日志进行恢复，由于执行时间不同可能产生的数据就不同。

优点：节省空间缺点：有可能造成数据不一致。

b、row 行级

binlog会记录每次操作后每行记录的变化。

优点：保持数据的绝对一致性。因为不管sql是什么，引用了什么函数，他只记录执行后的效果。缺点：占用较大空间。

c、mixed 混合级别

statement的升级版，一定程度上解决了statement模式因为一些情况而造成的数据不一致问题。

默认还是statement，在某些情况下，譬如：

当函数中包含 UUID() 时；

包含 AUTO_INCREMENT 字段的表被更新时；

执行 INSERT DELAYED 语句时；

用 UDF 时；

会按照 ROW的方式进行处理

优点：节省空间，同时兼顾了一定的一致性。缺点：还有些极个别情况依旧会造成不一致，另外statement和mixed对于需要对 binlog监控的情况都不方便。

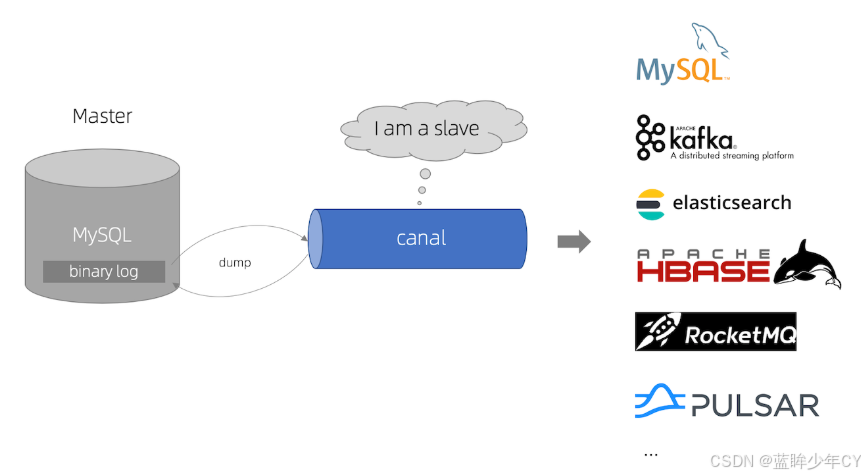

3、工作原理

就是把自己伪装成Slave，从Master复制数据。

二、安装

1、MySQL环境准备

（1）Binlog设置

修改mysql的配置文件，开启MySQL Binlog设置

sudo vim /etc/my.cnf

在[mysqld]模块下添加一下内容
$mysqld$
server_id=1

log-bin=mysql-bin

binlog_format=row

需要监控的库

binlog-do-db=test_maxwell

并重启Mysql服务

sudo systemctl restart mysqld

登录mysql并查看是否修改完成

mysql -uroot -p123456

mysql> show variables like '%binlog%';

查看下列属性

binlog_format | ROW

win：

（2）查看binlog文件

进入/var/lib/mysql目录，查看MySQL生成的binlog文件

注：MySQL生成的binlog文件初始大小一定是154字节，前缀是log-bin参数配置的，后缀是默认从.000001，然后依次递增。除了binlog文件文件以外，MySQL还会额外生产一个.index索引文件用来记录当前使用的binlog文件。

（3）创建账号

分配一个账号可以操作该数据库

GRANT ALL ON *.* TO 'canal'@'%' IDENTIFIED BY '123456';

GRANT SELECT ,REPLICATION SLAVE , REPLICATION CLIENT ON *.* TO canal@'%';

刷新mysql表权限

flush privileges;

2、安装Canal

（1）上传并解压

注意：canal解压后是分散的，我们在指定解压目录的时候需要将canal指定上

mkdir /opt/module/canal

tar -zxvf canal.deployer-1.1.2.tar.gz -C /opt/module/canal/

（2）修改配置文件

1）修改canal.properties的配置文件

......

canal.port = 11111

......

tcp, kafka, RocketMQ

canal.serverMode = tcp

......

#################################################

######### destinations #############

#################################################
canal.destinations = example

说明：canal端口号默认就是11111，修改canal的输出model，默认tcp，改为输出到kafka

多实例配置如果创建多个实例，一个canal服务中可以有多个instance，conf/下的每一个example即是一个实例，每个实例下面都有独立的配置文件。默认只有一个实例example，如果需要多个实例处理不同的MySQL数据的话，直接拷贝出多个example，并对其重新命名，命名和配置文件中指定的名称一致，修改 canal.properties中的canal.destinations=实例1，实例2，实例3。

2）修改instance.properties配置文件

修改conf/example目录下的配置文件，如果是多个实例，可以配置多个配置文件。

mysql serverId , v1.0.26+ will autoGen

canal.instance.mysql.slaveId=10

canal.instance.master.address=192.168.10.139:3306

......

username/password

canal.instance.dbUsername=root
canal.instance.dbPassword=root

canal.instance.connectionCharset = UTF-8

canal.instance.defaultDatabaseName =test

enable druid Decrypt database password

canal.instance.enableDruid=false

（3）启动

./bin/startup.sh

三、实时监控

1、TCP监控

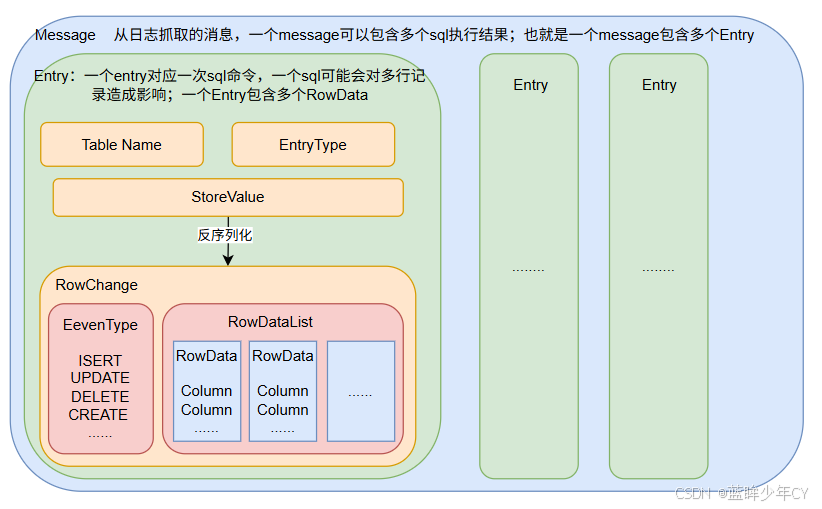

（1）数据结构

（2）创建maven项目

（3）添加依赖

XML 复制代码

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.hk</groupId>
        <artifactId>hadoopDemo</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>

    <artifactId>canalDemo</artifactId>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>

    <dependencies>
        <dependency>
            <groupId>com.alibaba.otter</groupId>
            <artifactId>canal.client</artifactId>
            <version>1.1.2</version>
        </dependency>
        <dependency>
            <groupId>org.apache.kafka</groupId>
            <artifactId>kafka-clients</artifactId>
            <version>2.4.1</version>
        </dependency>
    </dependencies>
</project>

（4）编写客户端代码

java 复制代码

package com.hk;


import com.alibaba.fastjson.JSONObject;
import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.CanalEntry;
import com.alibaba.otter.canal.protocol.Message;
import com.google.protobuf.ByteString;
import com.google.protobuf.InvalidProtocolBufferException;

import java.net.InetSocketAddress;
import java.util.List;

public class Main {
    public static void main(String[] args) throws InvalidProtocolBufferException {
        // 1.获取canal连接对象
        CanalConnector canalConnector = CanalConnectors.newSingleConnector(new InetSocketAddress("hd01", 11111), "example", "", "");

        // 循环监听
        while (true) {
            // 获取连接
            canalConnector.connect();

            // 要监听的数据库和表
            canalConnector.subscribe("test_maxwell.*");

            // 获取message，一次获取10条修改
            Message message = canalConnector.get(10);
            // 获取entry
            List<CanalEntry.Entry> entries = message.getEntries();

            // 遍历entry
            if(entries.size() == 0) {
                try {
                    System.out.println("暂无数据修改......");
                    Thread.sleep(3000);
                } catch (InterruptedException e) {
                    throw new RuntimeException(e);
                }
            } else {
                for (CanalEntry.Entry entry : entries) {
                    // 获取表名
                    String tableName = entry.getHeader().getTableName();

                    // 获取entry类型
                    CanalEntry.EntryType entryType = entry.getEntryType();

                    //  判断entryType是否为ROWDATA
                    if(entryType == CanalEntry.EntryType.ROWDATA) {
                        //  序列化数据
                        ByteString storeValue = entry.getStoreValue();
                        // 反序列化
                        CanalEntry.RowChange rowChange = CanalEntry.RowChange.parseFrom(storeValue);
                        //  获取事件类型
                        CanalEntry.EventType eventType = rowChange.getEventType();
                        //  获取具体的数据
                        List<CanalEntry.RowData> rowDatasList = rowChange.getRowDatasList();
                        // 打印数据
                        for (CanalEntry.RowData rowData : rowDatasList) {
                            // 获取修改前的数据
                            List<CanalEntry.Column> beforeColumnsList = rowData.getBeforeColumnsList();
                            JSONObject beforeData = new JSONObject();
                            for (CanalEntry.Column column : beforeColumnsList) {
                                beforeData.put(column.getName(), column.getValue());
                            }

                            // 获取修改后的数据
                            List<CanalEntry.Column> afterColumnsList = rowData.getAfterColumnsList();
                            JSONObject afterData = new JSONObject();
                            for (CanalEntry.Column column : afterColumnsList) {
                                afterData.put(column.getName(), column.getValue());
                            }

                            System.out.println("TableName:" + tableName +
                                    ",EventType:" + eventType +
                                    ",Before:" + beforeData +
                                    ",After:" + afterData);
                        }
                    }
                }
            }
        }
    }
}

2、发送到Kafka

（1）启动Kafka和zookeeper

（2）修改配置文件

修改canal.properties中canal的输出model，默认tcp，改为输出到kafka

tcp, kafka, RocketMQ

canal.serverMode = kafka

......

##################################################

######### MQ #############

##################################################
canal.mq.servers = hd01:6667,hd02:6667,hd03:6667

修改instance.properties输出到Kafka的主题以及分区数

mq config

canal.mq.topic=canal_test

canal.mq.partitionsNum=1

hash partition config

#canal.mq.partition=0

#canal.mq.partitionHash=mytest.person:id,mytest.role:id

注意：默认还是输出到指定Kafka主题的一个kafka分区，因为多个分区并行可能会打乱binlog的顺序，如果要提高并行度，首先设置kafka的分区数>1,然后设置 canal.mq.partitionHash属性

（3）启动Canal

bin/startup.sh

（4）测试

向MySQL中插入数据后查看消费者控制台

插入数据

INSERT INTO test VALUES('1001','zhangsan'),('1002','lisi');

Kafka 消费者控制台

{"data":[{"id":"1001","name":"zhangsan"},{"id":"1002","name":"lisi"}],"database":"test-maxwwell","es":1639360729000,"id":1,"isDdl":false,"mysqlType":{"id":" varchar(255)","name":"varchar(255)"},"old":null,"sql":"","sqlType":{"id":12,"name":12,"table":"test","ts":1639361038454,"type":"INSERT"}
