接前一篇文章：INA226芯片资料（1）
二、详细描述
3. 功能描述
（1）基本AD功能

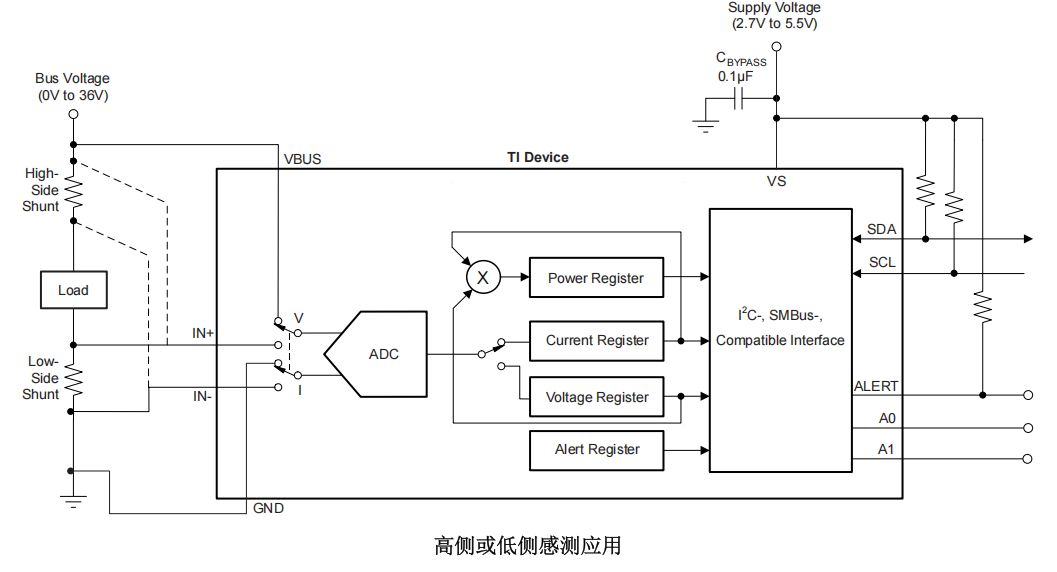

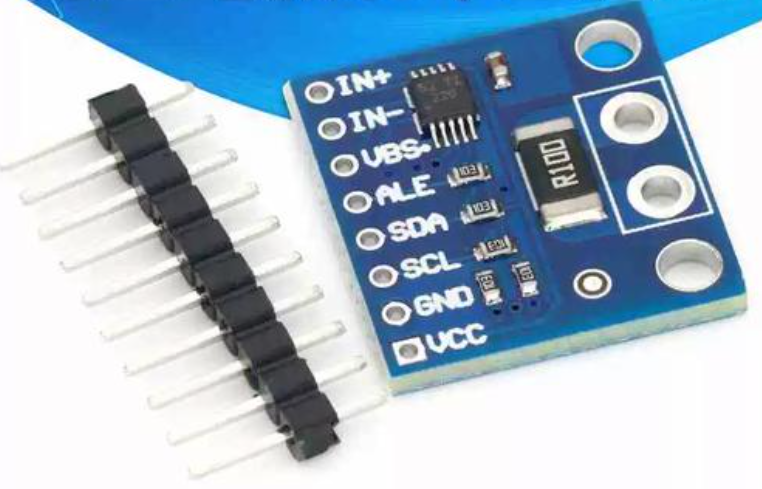

INA226设备在感兴趣的电源总线上执行两次测量。流经分流电阻器的负载电流产生的电压产生分流电压，在IN+和IN-引脚处测量。 该设备还可以通过将电源总线电压连接到VBUS引脚，来测量该电压。差动分流电压是相对于IN引脚测量的，而母线电压是相对于地测量的。
该设备通常由一个单独的电源供电，电压范围为2.7V至5.5V。被监测的总线电压范围为0V至36 V。根据总线电压寄存器的固定1.25-mV LSB，满量程寄存器的电压值为40.96V。
注意：不要向输入引脚施加超过36V的实际电压。
电源上电时序没有特别的考虑，因为共模输入范围和电源电压彼此独立；因此，总线电压可以在电源电压关闭的情况下存在，也可以相互存在。

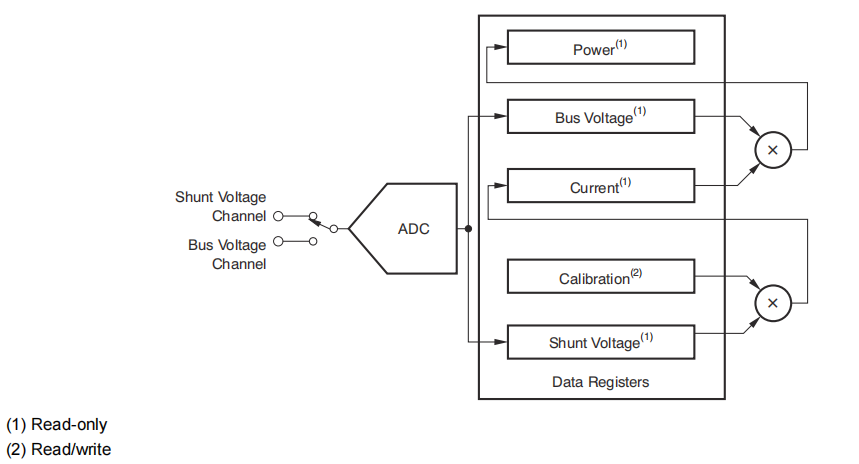

该设备（INA226）进行两次测量，分流电压和母线电压。然后，该设备根据校准寄存器值将这些测量值转换为电流，然后计算功率。
该设备有两种操作模式，连续（continuous）模式和触发（triggered）模式，决定了ADC在这些转换后的操作方式。
当设备处于正常操作模式时（即Configuration Register（00h）的mode位设置为'111'），设备连续转换分流电压读数；然后是总线电压读数；在分流电压读数后，计算电流值（基于方程式 3）；然后，该电流值用于计算功率结果（使用方程式 4)；这些值随后存储在累加器中，测量/计算序列重复，直到达到配置寄存器（Configuration Register）（00h）中设置的平均数。
在每个序列之后，当前测量和计算的值集将附加到之前收集的值上。在完成所有平均后，分流电压、母线电压、电流和功率的最终值在相应的寄存器中更新，然后可以读取。这些值保留在数据输出寄存器中，直到这些值被下一个完全完成的转换结果替换。读取数据输出寄存器不会影响正在进行的转换。
转换寄存器（Conversion Register）（00h）中的模式控制还允许选择仅转换分流电压或母线电压的模式，以进一步允许用户配置监测功能以满足特定的应用要求。
所有电流和功率计算都在后台进行，不会影响转换时间。
在触发模式下，将任何触发的转换模式写入配置寄存器（00h）（即配置寄存器（00h）的Mode位设置为"001"、"010"或"011"）会触发单次转换。此操作产生单一的一组测量值；因此，要触发另一个单次转换，即使模式没有改变，也必须第二次写入配置寄存器（00h）。
除了两种操作模式（连续和触发）外，该设备还有一种断电（power-down）模式，可以减少静态电流并关闭进入设备输入的电流，从而减少设备不使用时电源漏极的影响。从断电模式完全恢复需要40µs。当设备处于断电模式时，可以对设备的寄存器进行写入和读取。设备保持断电模式，直到其中一个活动模式设置被写入配置寄存器（00h）。
虽然可以随时读取设备，并且上次转换的数据仍然可用，但仍然提供了转换就绪标志位（Conversion Ready flag bit）（(Mask/Enable 寄存器的CVRF位）来帮助协调单次或触发的转换。转换就绪标志（CVRF）位在所有转换、平均和乘法操作完成后设置。
转换就绪标志（CVRF）位在以下条件下清除：
- 写入配置寄存器（00h），除非将MODE位配置为断电模式；
- 读取掩码/启用寄存器（06h）。
更多内容请看下回。
