ECharts实战：滑动缩放+选中背景高亮，打造高颜值统计图表

在后台管理系统开发中，统计图表是高频刚需组件，但面对多单位数据展示、选中项需突出的场景，普通柱状图往往难以满足体验要求。本文基于Vue3+TSX+ECharts，手把手拆解「x轴滑动缩放」+「选中项背景高亮」两大核心功能实现，精准解决多单位数据拥挤、选中状态不直观的痛点，附完整可复用代码，复制即可集成到项目中，大幅提升开发效率！

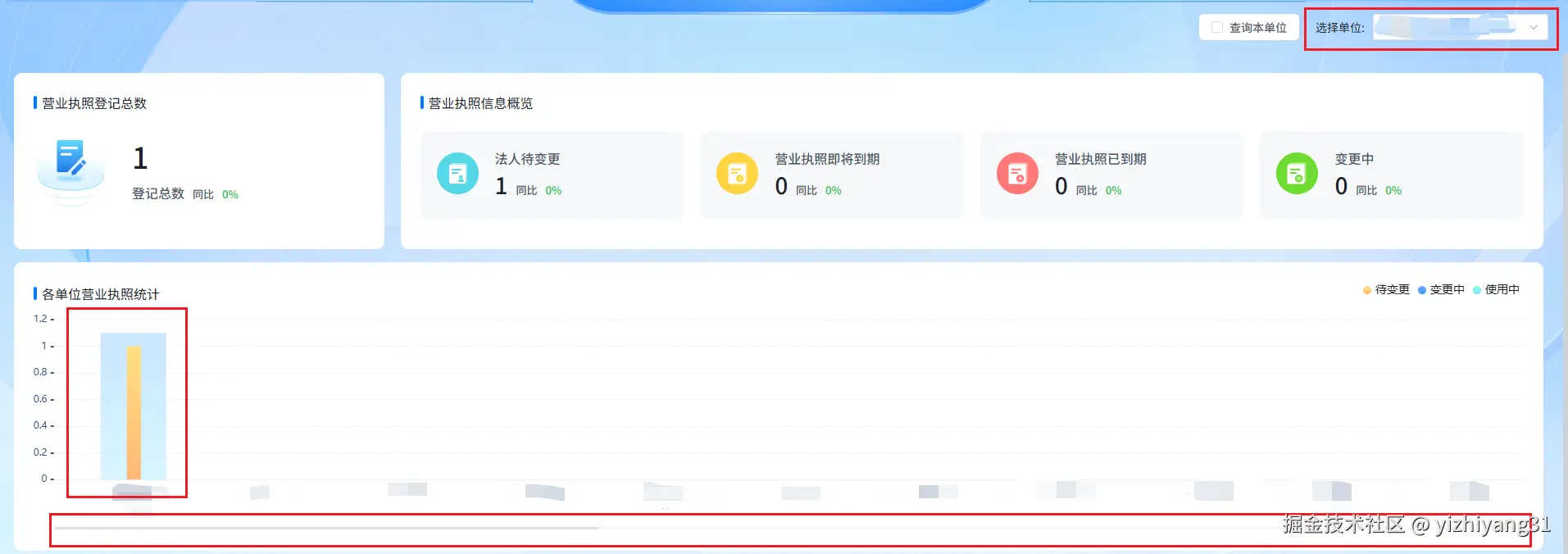

先上最终效果预览（核心亮点）：

单位数量>10时，自动触发x轴滑动滑块，支持拖拽缩放，彻底解决标签拥挤重叠问题；
选中某一单位后，对应柱子底部自动显示专属淡蓝色渐变背景，视觉上快速聚焦目标数据，提升交互体验；
采用堆叠柱状图+垂直渐变配色，兼顾美观度与数据可读性，完美适配后台管理系统UI风格，无需额外调整。

一、核心需求拆解

本次实战聚焦「各单位营业执照统计图表」开发，结合后台系统实际使用场景，明确3个核心需求，避免无效开发：

基础展示：清晰呈现多单位的「使用中」「变更中」「待变更」三类营业执照数量，采用堆叠柱状图，直观对比各类数据占比；
交互优化：当单位数量超过10个时，x轴支持滑动缩放，保证界面整洁，避免标签重叠遮挡，提升数据浏览体验；
视觉聚焦：支持选中某一单位，通过背景高亮突出该单位，解决多数据场景下目标单位难以定位的问题。

技术栈说明：Vue3 + TSX + ECharts，组件化封装设计，支持props灵活传参，可直接复用在各类多单位统计场景（如部门数据统计、设备状态统计等）。

二、核心功能实现（重点讲解滑动+背景）

先贴完整可复用组件代码，关键代码已标注详细注释，后续逐一对「滑动缩放」和「背景高亮」两大核心功能拆解，新手也能轻松看懂、快速复用。

完整组件代码（可直接复制复用）

html 复制代码

<template>
  <div class="bg-#FFFFFF px-24 py-26 br-10">
    <TitleLine :font-weight="400" :font-size="16" :title="title" />
    <div class="h-300 overflow-x-auto" style="margin-top: -34px">
      <ECharts :option="getChartOptions()" style="min-width: 1000px" />
    </div>
  </div>
</template>

<script setup lang="tsx" name="CenterEcharts">
import ECharts from "@/components/ECharts/index.vue";
import * as echarts from "echarts";
import { computed, ref, watch } from "vue";

// 组件props定义，支持灵活传参，适配不同场景
const props = defineProps({
  title: {
    type: String,
    default: "各单位营业执照统计" // 默认标题，可自定义
  },
  licenseList: {
    type: Array,
    default: () => [], // 统计数据数组，必传
    required: true
  },
  selectedData: {
    type: Object,
    default: () => ({}), // 选中的单位数据，与外部选中逻辑联动
    required: true
  }
});

// 响应式存储选中数据，监听props变化实时更新
const selectedData = ref<Record<string, any>>(props.selectedData);

// 从props中提取图表所需数据，computed响应式依赖，数据变化自动更新图表
const comName = computed(() => props.licenseList.map((item: any) => item.comName)); // 单位名称
const isUseNum = computed(() => props.licenseList.map((item: any) => item.isUseNum)); // 使用中数量
const waitChangedNum = computed(() => props.licenseList.map((item: any) => item.waitChangedNum)); // 待变更数量
const changesProNum = computed(() => props.licenseList.map((item: any) => item.changesProNum)); // 变更中数量

// 监听选中数据变化，实时更新图表背景高亮状态
watch(
  () => props.selectedData,
  newVal => {
    selectedData.value = newVal;
  },
  { deep: true, immediate: true } // deep监听对象变化，immediate初始渲染同步状态
);

// 核心：图表配置项生成函数，封装所有图表逻辑
const getChartOptions = () => {
  const option: any = {
    // 提示框配置，hover时显示详细数据，提升可读性
    tooltip: {
      trigger: "axis",
      axisPointer: { type: "shadow" } // 阴影指示器，贴合柱状图场景
    },
    // 图例配置，区分三类数据，样式贴合后台UI
    legend: {
      data: ["待变更", "变更中", "使用中"],
      top: "-4",
      right: "0%",
      textStyle: { fontSize: 14, color: "#1D2129" },
      itemWidth: 10,
      itemHeight: 10,
      icon: "circle" // 图例图标改为圆形，更简洁
    },
    // 网格配置，调整内边距，避免标签被遮挡
    grid: {
      left: "0%",
      right: "0%",
      bottom: "5",
      top: 44,
      containLabel: true // 关键：确保标签不被网格裁剪
    },
    // x轴配置，核心解决标签拥挤问题
    xAxis: [
      {
        type: "category",
        data: comName.value,
        axisLabel: {
          fontSize: 12,
          color: "#375881",
          padding: [0, 0, 0, 30],
          interval: 0, // 强制显示所有标签，不自动隐藏
          hideOverlap: false, // 禁止标签重叠隐藏
          inside: false, // 标签朝外，不遮挡柱子
          lineHeight: 16,
          // 标签换行处理，避免过长遮挡，每4个字换行，超过8个字省略
          formatter: function (value: string) {
            const maxLength = 4;
            let result = "";
            for (let i = 0; i < value?.length || 0; i += maxLength) {
              result += value.slice(i, i + maxLength) + "\n";
            }
            return result.length > 8 ? result.substring(0, 8) + "..." : result;
          }
        },
        axisLine: { lineStyle: { color: "#eeeff2" } }, // x轴线样式，浅灰色更柔和
        axisTick: { show: false }, // 隐藏x轴刻度线，提升整洁度
        splitArea: { show: false }, // 不显示分割区域
        splitLine: { show: false }, // 不显示分割线
        boundaryGap: true, // 两边留白，保证柱子居中显示
        axisWidth: 10 // 调整分类宽度，避免过宽
      }
    ],
    // y轴配置，简洁清晰，突出数据
    yAxis: {
      type: "value",
      axisLine: { show: false }, // 隐藏y轴线
      splitArea: { show: false },
      // 辅助线配置，浅灰色虚线，提升数据对比性
      splitLine: {
        show: true,
        lineStyle: { color: "#E5E6EB", width: 1, type: "dashed", opacity: 0.7 }
      },
      axisLabel: { fontSize: 12, color: "#375881" }, // y轴标签样式
      axisTick: {
        show: true,
        inside: false,
        length: 4,
        lineStyle: { color: "#375881", width: 2 }
      }
    },
    // 系列数据配置，三类数据堆叠显示
    series: [
      // 使用中柱子
      {
        name: "使用中",
        type: "bar",
        barMaxWidth: 17, // 柱子最大宽度，避免过宽拥挤
        stack: "数据", // 堆叠配置，三类数据叠加显示
        barCategoryGap: "20%", // 柱子间距，保证居中
        barGap: "-60%",
        emphasis: { focus: "series" }, // hover时高亮整个系列
        // 垂直渐变配色，提升美观度
        itemStyle: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            { offset: 0, color: "rgba(135, 255, 241, 1)" },
            { offset: 1, color: "rgba(115, 232, 255, 1)" }
          ])
        },
        data: isUseNum.value,
        z: 2 // 层级高于背景柱，避免被遮挡
      },
      // 变更中柱子
      {
        name: "变更中",
        type: "bar",
        stack: "数据",
        barMaxWidth: 17,
        barCategoryGap: "20%",
        barGap: "-60%",
        itemStyle: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            { offset: 0, color: "rgba(110, 180, 255, 1)" },
            { offset: 1, color: "rgba(51, 150, 255, 1)" }
          ])
        },
        emphasis: { focus: "series" },
        data: changesProNum.value,
        z: 2
      },
      // 待变更柱子
      {
        name: "待变更",
        type: "bar",
        stack: "数据",
        barMaxWidth: 17,
        barGap: "-60%",
        barCategoryGap: "20%",
        itemStyle: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            { offset: 0, color: "rgba(255, 224, 130, 1)" },
            { offset: 1, color: "rgba(255, 182, 117, 1)" }
          ])
        },
        emphasis: { focus: "series" },
        data: waitChangedNum.value,
        z: 2
      }
    ]
  };

  // 重点1：x轴滑动缩放（dataZoom配置），解决多单位数据拥挤问题
  if (comName.value?.length > 10) {
    option.dataZoom = [
      {
        type: "slider", // 滑块式缩放，后台系统最常用、最直观
        show: true,
        bottom: "0", // 滑块位置在x轴底部
        height: 8, // 滑块高度，简洁不突兀
        borderColor: "transparent", // 隐藏边框
        backgroundColor: "#F5F6F7", // 滑块背景色，贴合后台浅色系
        fillerColor: "#e0e0e0", // 滑块填充色
        showDetail: false, // 不显示缩放详情，避免冗余
        start: 0,
        end: 50, // 初始显示前50%数据，可根据需求调整
        handleSize: 10,
        borderRadius: 4,
        handleStyle: {
          color: "#1A75FF",
          borderColor: "#f2f2f2",
          opacity: 0, // 隐藏手柄，仅显示滑块，提升整洁度
          shadowBlur: 3,
          shadowColor: "rgba(0, 0, 0, 0.3)"
        },
        showDataShadow: false,
        textStyle: { fontSize: 0 }, // 隐藏文字，避免冗余
        zoomLock: false,
        // 最小缩放范围，保证每次至少显示10个单位，避免缩放过度
        minValueSpan: comName.value?.length > 10 ? 10 : comName.value?.length,
        brushSelect: false
      }
    ];
  }

  // 重点2：选中项背景高亮（伪背景柱实现），解决目标单位定位问题
  if (comName.value && comName.value.length) {
    // 计算背景柱最大高度，取三类数据最大值+1，避免背景柱留白
    const max1 = Math.max(...(isUseNum.value || [0]));
    const max2 = Math.max(...(changesProNum.value || [0]));
    const max3 = Math.max(...(waitChangedNum.value || [0]));
    const maxHeight = Math.max(max1, max2, max3) + 1;

    // 插入背景柱（unshift插入到series最前面，z值设为1，确保在数据柱下方）
    option.series.unshift({
      name: "背景",
      type: "bar",
      barMaxWidth: 80, // 背景柱宽度大于数据柱，突出显示
      barCategoryGap: "20%", // 与数据柱间距一致，保证精准对齐
      itemStyle: {
        // 根据选中数据，动态切换背景颜色
        color: (params: any) => {
          // 匹配选中单位，显示淡蓝色渐变背景
          if (params.name === selectedData.value.label) {
            return new echarts.graphic.LinearGradient(0, 0, 0, 1, [
              { offset: 0, color: "rgba(189, 223, 255, 0.78)" },
              { offset: 1, color: "rgba(173, 235, 255, 0.47)" }
            ]);
          }
          // 未选中项：透明背景，不显示
          return "rgba(0,0,0,0)";
        }
      },
      z: 1, // 层级低于数据柱，避免遮挡数据
      silent: true, // 禁用交互，防止背景柱影响数据柱的点击、hover
      tooltip: { show: false }, // 隐藏背景柱提示框，避免冗余
      data: comName.value.map(() => maxHeight) // 每个单位都有背景柱，高度统一
    });
  }

  return option;
};
</script>

重点1：x轴滑动缩放（dataZoom）实现详解

当单位数量超过10个时，x轴标签会出现拥挤、重叠问题，严重影响阅读体验，此时借助ECharts的dataZoom组件实现滑动缩放，是后台系统多数据图表的最优解，这里选择「slider」滑块式缩放，更符合后台用户的操作习惯。

核心配置要点（避坑指南，新手必看）：

触发条件：通过comName.value?.length > 10做判断，数据量少（≤10个单位）时不显示滑块，避免多余UI，提升页面整洁度；
滑块样式优化：设置backgroundColor: "#F5F6F7"、fillerColor: "#e0e0e0"，贴合后台浅色系UI风格；handleStyle.opacity: 0隐藏手柄，仅显示滑块，避免视觉冗余；
缩放范围控制：minValueSpan设为10，确保每次缩放后至少显示10个单位，避免缩放过度导致数据显示不全，提升浏览体验；
初始范围设置：start: 0, end: 50，初始显示前50%的数据，可根据实际需求调整（如数据量极大，可设为30）；
容器配合要点：外层div必须设置overflow-x-auto，同时ECharts容器设置min-width: 1000px，确保滑块滑动时，图表可横向滚动，避免出现滚动条冲突、图表卡顿问题。

补充说明：ECharts的dataZoom还有「inside」类型（鼠标滚轮缩放），适合数据量极大的场景，可根据项目需求添加；本文选择slider类型，操作更直观，更适配后台用户的使用习惯。

重点2：选中项背景高亮（伪背景柱）实现详解

在多单位统计场景中，用户往往需要快速定位某一单位的数据，此时通过「伪背景柱」实现选中项高亮，是最优方案------在series最前面插入一个透明背景柱，仅当单位被选中时显示渐变背景，核心优势是不影响原有数据柱的交互和显示，且实现简单、兼容性好。

核心实现步骤（一步步拆解，新手可跟着敲）：

计算背景柱高度：取「使用中」「变更中」「待变更」三类数据的最大值+1，确保背景柱能完全覆盖数据柱，避免留白，视觉上更协调；
插入背景柱：通过option.series.unshift()将背景柱插入到series最前面，设置z: 1，确保背景柱在数据柱（z: 2）下方，不遮挡数据；
动态切换背景色：通过itemStyle.color的回调函数，判断当前柱子对应的单位是否为选中项，选中则显示淡蓝色渐变背景，未选中则设为透明，实现动态高亮；
禁用背景柱交互：设置silent: true（禁用点击、hover等交互）和tooltip: { show: false }（隐藏提示框），避免背景柱影响数据柱的正常交互，提升用户体验；
对齐优化：背景柱的barCategoryGap与数据柱保持一致（均为20%），确保背景柱与数据柱精准对齐，避免出现错位问题，视觉上更整洁。

避坑提醒：背景柱的实现方式有多种，除了本文的伪背景柱叠加，还可以使用ECharts的showBackground属性，但该属性无法实现"选中项单独高亮"，灵活性较差，因此伪背景柱是本次需求的最优选择，也适用于其他需要选中高亮的柱状图场景。

三、关键优化点（提升体验和美观度，落地级细节）

标签换行优化：x轴标签通过formatter函数，每4个字换行，超过8个字省略，彻底解决标签过长、重叠的问题，提升可读性；
渐变配色优化：数据柱和背景柱均采用垂直渐变配色，不仅提升图表美观度，还能清晰区分不同状态的数据，避免单调；
响应式同步：通过watch监听selectedData变化，开启deep: true和immediate: true，确保选中状态实时同步，背景高亮无延迟；
层级管理：通过z值严格控制背景柱（z:1）和数据柱（z:2）的层级，避免背景柱遮挡数据，同时确保hover时数据柱正常高亮；
样式统一：x轴、y轴的颜色、字体大小、线条样式统一，贴合后台管理系统的UI风格，提升页面整体质感，无需额外调整即可集成。

四、使用方式（组件复用，快速集成）

该组件已完成封装，传入3个必传props即可快速集成到项目中，无需修改内部逻辑，大幅提升开发效率：

html 复制代码

<CenterEcharts
  title="各单位营业执照统计"
  :licenseList="licenseList"
  :selectedData="selectedData"
/>

props详细说明（清晰易懂，避免传参踩坑）：

title：图表标题，可选，默认值为"各单位营业执照统计"，可根据实际场景自定义（如"各部门设备统计"）；
licenseList：统计数据数组，必传，格式为[{ comName: "单位名称", isUseNum: 数量, waitChangedNum: 数量, changesProNum: 数量 }]，数组长度无限制，自动适配滑动功能；
selectedData：选中的单位数据，必传，格式为{ label: "单位名称" }，需与外部选中逻辑（如下拉选择、点击列表）联动，实现背景高亮同步。

五、常见问题及解决方案（实战避坑，节省调试时间）

问题1：滑动滑块时，图表不跟随滚动，出现卡顿或滚动条异常？解决方案：外层div必须设置overflow-x-auto，且ECharts容器必须设置min-width: 1000px，确保有足够的滚动空间，避免滚动条冲突；
问题2：背景柱与数据柱不对齐，出现错位？解决方案：背景柱和数据柱的barCategoryGap必须保持一致，本文均设为20%，不可单独修改某一个的间距；
问题3：选中项背景不更新，或切换选中项时背景无变化？解决方案：确保watch监听selectedData时，开启deep: true（监听对象内部变化）和immediate: true（初始渲染同步状态），避免监听失效；
问题4：数据量少（≤10个单位）时，滑块仍显示，造成UI冗余？解决方案：严格判断comName.value?.length > 10，只有数据量超过10时才渲染dataZoom，避免无效UI展示；
问题5：背景柱遮挡数据柱，或hover时数据柱不高亮？解决方案：确保背景柱的z值（1）小于数据柱的z值（2），同时数据柱设置emphasis: { focus: "series" }，保证hover时正常高亮。

六、总结

本文基于Vue3+TSX+ECharts，完整实现了「x轴滑动缩放」和「选中项背景高亮」两大核心功能，精准解决了后台管理系统中多单位统计图表的痛点，组件已封装完成，可直接复制复用，大幅节省开发和调试时间。

核心亮点（开发者关注重点）：

滑动缩放：基于dataZoom实现，自动适配数据量，交互直观，彻底解决标签拥挤问题；
背景高亮：通过伪背景柱叠加实现，不影响原有交互，视觉突出，快速定位目标数据；
组件复用：props灵活传参，适配各类多单位统计场景，无需重复开发；
细节拉满：包含标签换行、渐变配色、层级管理等落地级优化，同时提供避坑指南，新手也能快速上手。

如果需要调整滑动速度、背景颜色、柱子样式，可直接修改对应配置；若有个性化需求（如添加鼠标滚轮缩放、修改渐变颜色），欢迎留言讨论，一起优化完善！
