物理总线收敛：TS-h1290FX 桌面级全闪架构解析
在传统认知中，U.2 NVMe 全闪存阵列（AFA）通常被绑定在 2U 或 4U 的机架式服务器中，伴随着震耳欲聋的万转暴力风扇声，被深藏于具备专业恒温空调的数据中心（IDC）冷通道内。然而，对于影视后期调色工作室或边缘 AI 推理实验室而言，核心算力往往需要部署在办公桌旁（桌面级）。
本文将客观拆解威联通（QNAP）TS-h1290FX，探讨其如何通过底层主板的重构与被动散热工程，在消除传统 SAS 控制器瓶颈的同时，将 12 块企业级 U.2 NVMe 固态硬盘的高温与极速 I/O 强行收敛于一个静音的桌面级物理容器中。
一、 PCIe 通道直连：消除 SAS 桥接的物理延迟
将全闪存引入桌面级设备，最大的物理挑战在于主板总线面积的极度受限。
-
去中心化拓扑：传统桌面 NAS 受限于 CPU PCIe 通道数量，必须使用 SAS/SATA 扩展器（Expander）芯片来分发通道，这会在微秒级 I/O 传输中增加物理跳转（Hop）延迟。TS-h1290FX 放弃了所有桥接芯片，主板直接采用 AMD EPYC（霄龙）处理器。
-
点对点管线：利用 EPYC 处理器原生海量的 PCIe 通道，主板为前端的 12 个 U.2 NVMe 插槽铺设了点对点（Point-to-Point）的直连总线（每块硬盘独占 PCIe Gen4 x4 通道）。在 QuTS hero 内核中，数据流从网卡进入内存后，直接通过 PCIe 根复合体（Root Complex）落入 NAND 闪存，彻底规避了共享总线的排队阻塞，为桌面级设备确立了数百万 IOPS 的物理底座。
二、 异构网络与算力扩展
桌面级设备通常缺乏机架服务器丰富的外部交换机资源，因此必须具备"极高密度的协议终结能力"。
-
原生 25GbE 端口：该机型主板原生板载了双端口 25GbE 智能网卡，直接对接底层的高频内存。这确保了 12 块 NVMe 并发输出的数据洪流，在离开机箱进入局域网（LAN）时不会遭遇带宽瓶颈。
-

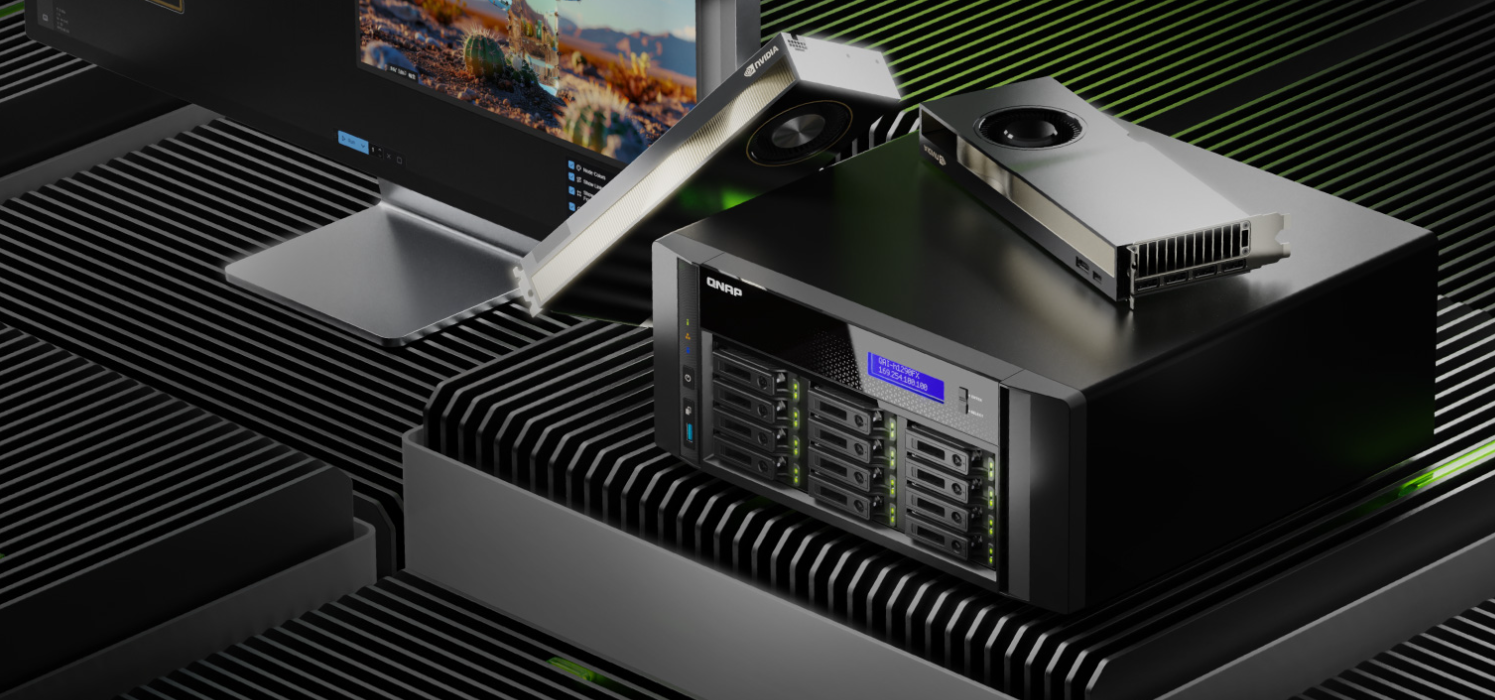

GPU 算力穿透：通过预留的 PCIe Gen4 x16 扩展槽，工作室可以插入独立的 NVIDIA 显卡。QuTS hero 系统通过底层的 PCIe 直通（Passthrough）或 SR-IOV 机制，将该显卡的硬件算力直接映射给内部的虚拟机（VM）或容器。NAS 节点在此完成了从"纯存储设备"向"边缘渲染/推理服务器"的存算一体化演进。
三、 热力学妥协：风道重构与静音工程
企业级 U.2 硬盘在满载写入时单盘功耗可达 15W-25W，12 块硬盘瞬间产生的热负荷足以让桌面级机箱内的元器件熔毁。
-
区域隔离散热：工程师在机箱内部确立了物理级的风道隔离。CPU 算力区与 U.2 存储区被隔板分开。
-
大尺寸低转速方案：摒弃了机架式设备刺耳的 40mm 暴力风扇，改用两枚大尺寸（140mm）的静音散热风扇。通过优化流体力学（CFD）模型，系统以较低的转速换取了极大的风压（Static Pressure）。这确保了主控芯片在持续的高并发 I/O 下不会触发过热降频（Thermal Throttling），同时将运行噪音控制在不干扰办公录音的 35 分贝以下。
四、 总结
TS-h1290FX 的工程价值，在于打破了"全闪存阵列必须驻留机房"的物理定式。威联通通过 AMD EPYC 处理器的通道红利重构了直连总线，并利用大尺寸流体力学设计压制了企业级 U.2 硬盘的热积聚。这套架构在标准的塔式办公尺寸内，交付了一个兼具极低延迟、无阻塞 I/O 与静音特性的边缘存算中枢。
