ensp- ACL 综合配置实验（附拓扑与完整步骤）

一、实验拓扑与需求说明

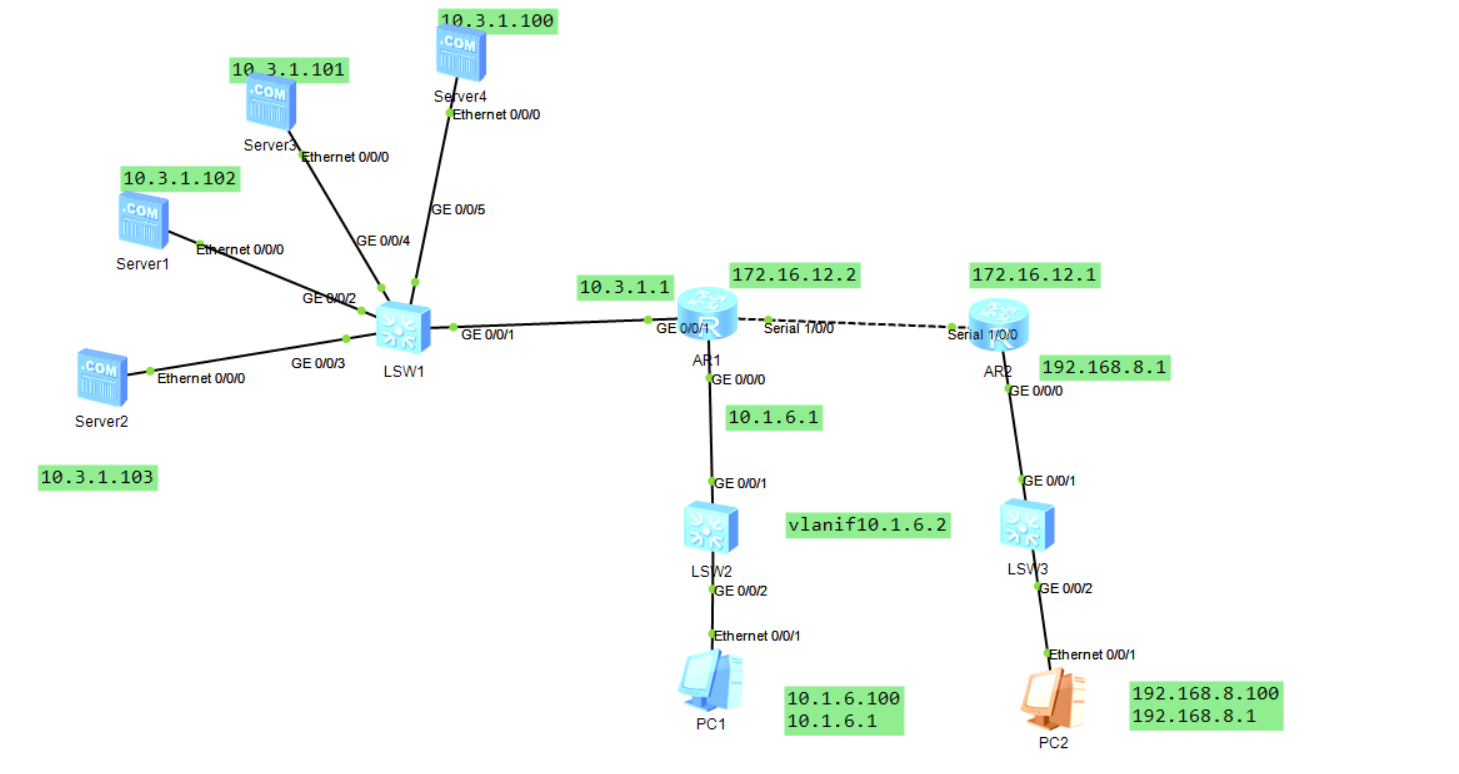

1. 拓扑结构

核心设备：AR1、AR2 两台路由器，LSW1、LSW2、LSW3 三台交换机
网段规划 ：
- 服务器网段：10.3.1.0/24（服务器地址：10.3.1.100/101/102/103，网关 10.3.1.1）
- PC1 网段：10.1.6.0/24（PC1 地址：10.1.6.100/24，网关 10.1.6.1）
- PC2 网段：192.168.8.0/24（PC2 地址：192.168.8.100/24，网关 192.168.8.1）
- 路由器互联网段：172.16.12.0/24（AR1:172.16.12.2，AR2:172.16.12.1）

2. 实验目标

实现全网所有设备互通
允许 10.1.6.0/24 网段远程登录 LSW1 交换机
拒绝 192.168.8.0/24 网段 ping 10.3.1.102、10.3.1.103
拒绝 11:45-12:00 时间段内所有主机访问 10.3.1.100、10.3.1.101

二、基础配置：接口 IP 与路由

1. AR1 路由器配置

复制代码

# 配置接口IP
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.3.1.1 24  # 服务器网段网关
[AR1-GigabitEthernet0/0/1]quit

[AR1]int GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.6.1 24  # PC1网段网关
[AR1-GigabitEthernet0/0/0]quit

[AR1]int Serial 1/0/0
[AR1-Serial1/0/0]ip address 172.16.12.2 24  # 与AR2互联地址
[AR1-Serial1/0/0]quit

# 配置默认路由（所有未知流量转发给AR2）
[AR1]ip route-static 0.0.0.0 0.0.0.0 172.16.12.1

2. AR2 路由器配置

复制代码

# 配置接口IP
[AR2]int Serial 1/0/0
[AR2-Serial1/0/0]ip address 172.16.12.1 24  # 与AR1互联地址
[AR2-Serial1/0/0]quit

[AR2]int GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 192.168.8.1 24  # PC2网段网关
[AR2-GigabitEthernet0/0/0]quit

# 配置默认路由（所有未知流量转发给AR1）
[AR2]ip route-static 0.0.0.0 0.0.0.0 172.16.12.2

3. LSW2 交换机配置（PC1 接入）

复制代码

# 配置接口为access模式，划入VLAN10
[LSW2]int GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type access
[LSW2-GigabitEthernet0/0/1]port default vlan 10
[LSW2-GigabitEthernet0/0/1]quit

[LSW2]int GigabitEthernet 0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type access
[LSW2-GigabitEthernet0/0/2]port default vlan 10
[LSW2-GigabitEthernet0/0/2]quit

# 配置VLANIF10作为PC1网段网关
[LSW2]int Vlanif 10
[LSW2-Vlanif10]ip address 10.1.6.2 24
[LSW2-Vlanif10]quit

三、需求 2：允许 10.1.6.0 网段远程登录 LSW1

配置 Telnet 服务（以 LSW2 为例，LSW1 配置逻辑一致）

复制代码

# 开启Telnet服务
[LSW2]telnet server enable
Info: The Telnet server has been enabled.

# 配置AAA用户
[LSW2]aaa
[LSW2-aaa]local-user user01 password cipher huawei@123  # 设置密码
[LSW2-aaa]local-user user01 privilege level 15  # 配置最高权限
[LSW2-aaa]quit

# 配置VTY用户线，使用AAA认证
[LSW2]user-interface vty 0 4
[LSW2-ui-vty0-4]authentication-mode aaa
[LSW2-ui-vty0-4]quit

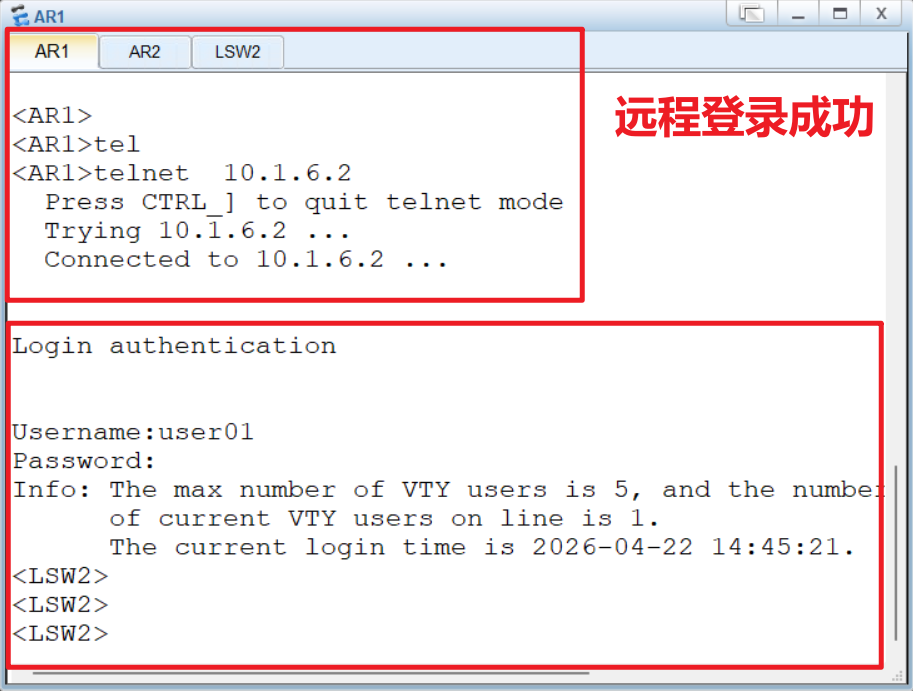

验证远程登录

在 AR1 上测试 Telnet 访问 LSW2：

复制代码

<AR1>telnet 10.1.6.2
Trying 10.1.6.2 ...
Press CTRL+K to abort
Connected to 10.1.6.2.

Login authentication
Username:user01
Password:huawei@123
<LSW2>

四、需求 3+4：配置高级 ACL 实现访问控制

1. 配置时间段（仅 11:45-12:00 生效）

shell

复制代码

[AR1]time-range bbb 11:45 to 12:00 daily  # 每天11:45-12:00

2. 配置高级 ACL（3000 号）

shell

复制代码

[AR1]acl number 3000  # 高级ACL，可匹配源/目的IP、协议、端口
[AR1-acl-adv-3000]
# 拒绝192.168.8.0网段ping 10.3.1.102
rule 5 deny icmp source 192.168.8.0 0.0.0.255 destination 10.3.1.102 0
# 拒绝192.168.8.0网段ping 10.3.1.103
rule 10 deny icmp source 192.168.8.0 0.0.0.255 destination 10.3.1.103 0
# 拒绝所有主机在指定时间段ping 10.3.1.100
rule 15 deny icmp destination 10.3.1.100 0 time-range bbb
# 拒绝所有主机在指定时间段ping 10.3.1.101
rule 20 deny icmp destination 10.3.1.101 0 time-range bbb
# 允许其他所有流量通过（默认最后隐含deny any）
rule 100 permit ip
[AR1-acl-adv-3000]quit

3. 在接口应用 ACL（服务器网段出口）

shell

复制代码

# 在AR1连接服务器的G0/0/1接口，出方向应用ACL
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]traffic-filter outbound acl 3000
[AR1-GigabitEthernet0/0/1]quit

五、实验验证与结果分析

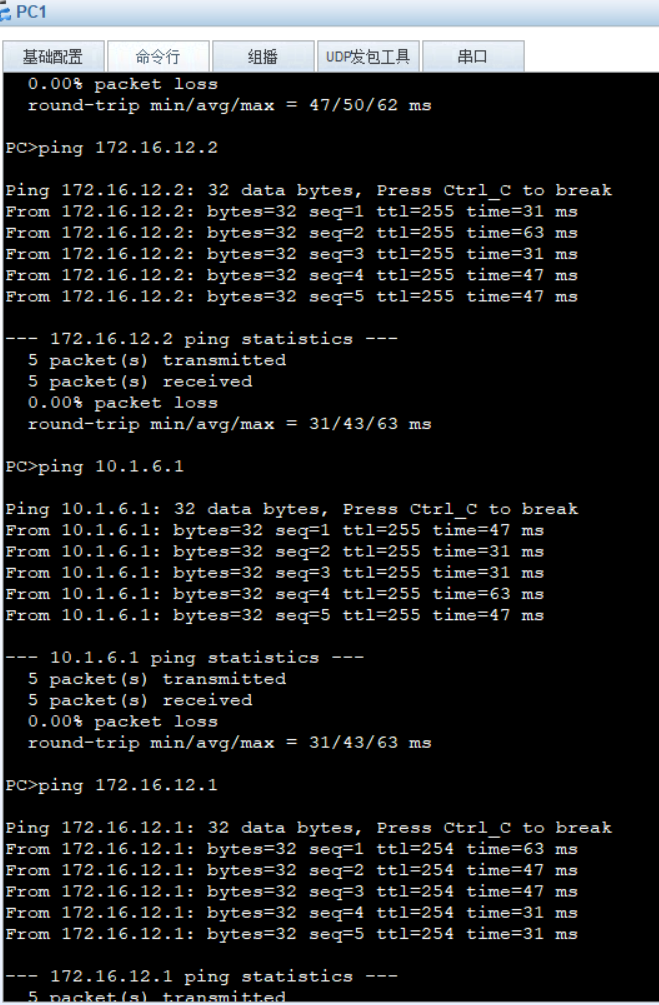

1. 全网互通验证

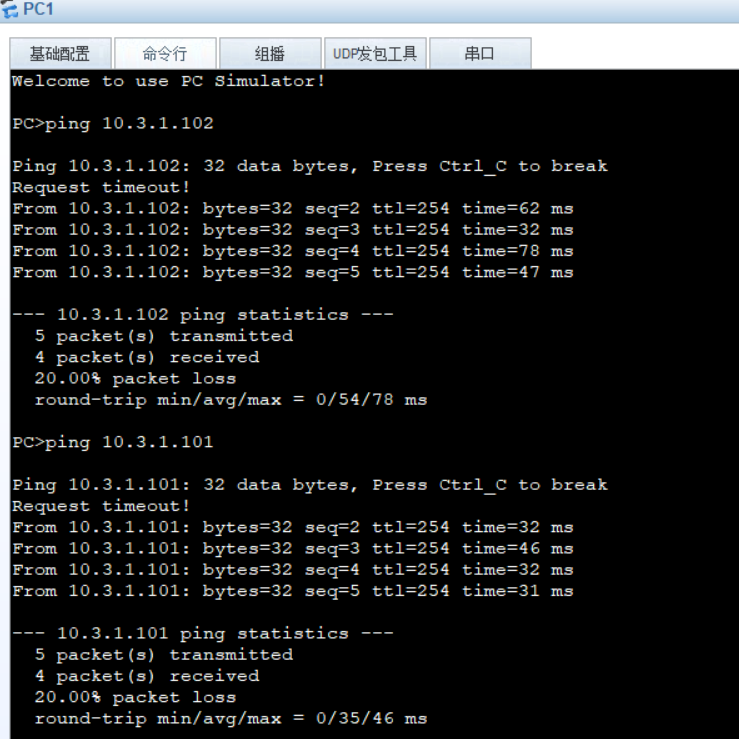

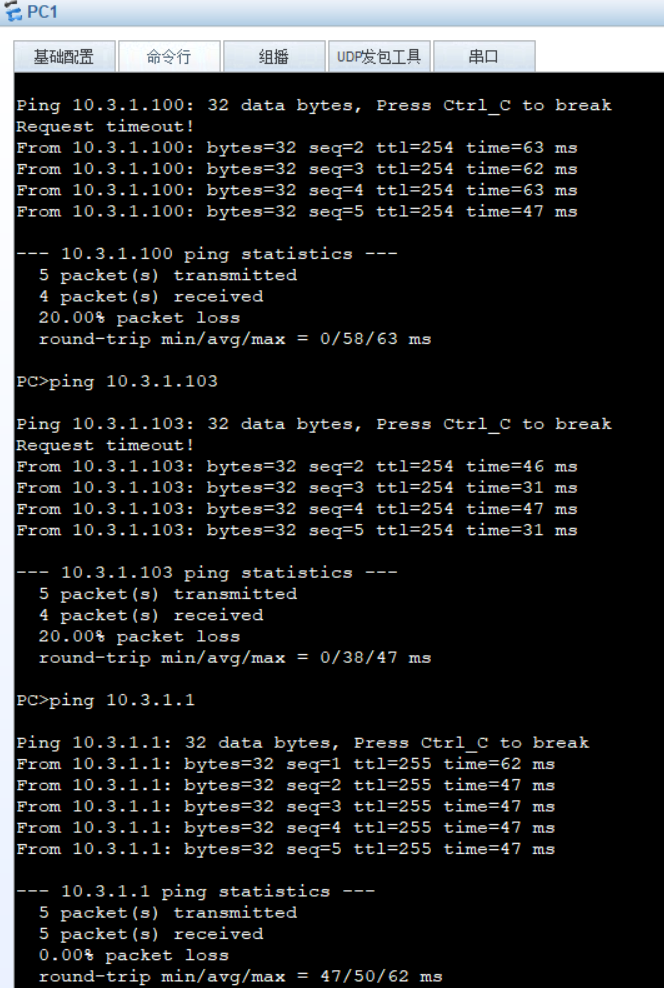

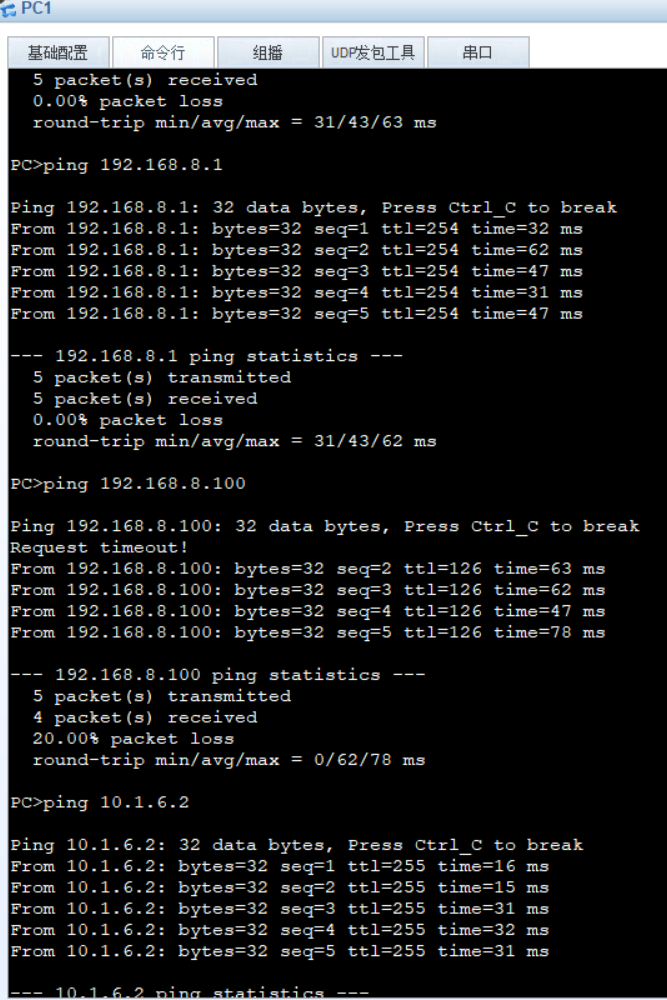

PC1 ping PC2、PC1 ping 服务器、PC2 ping 服务器，除 ACL 限制外均能正常通信
AR1/AR2 / 交换机之间路由可达

2. ACL 控制效果验证

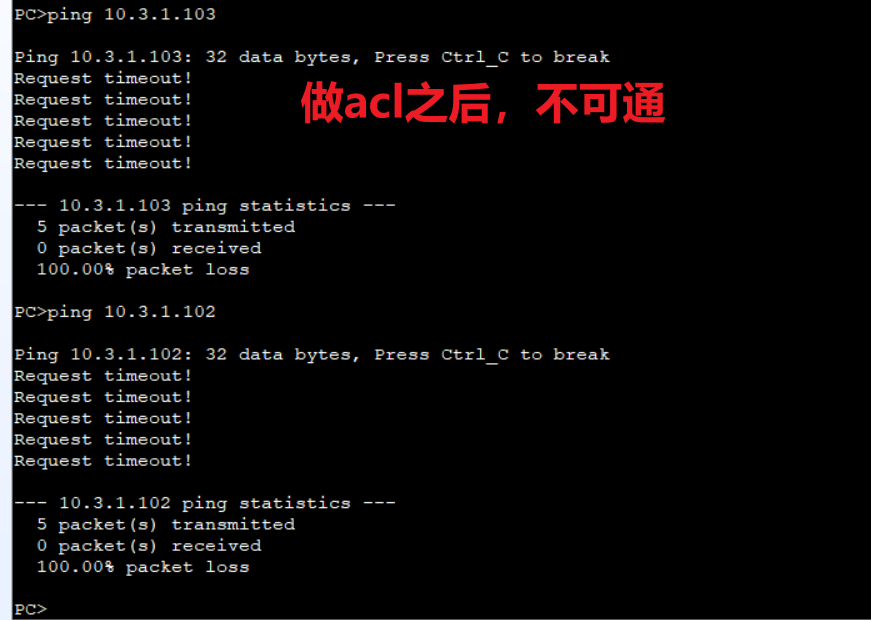

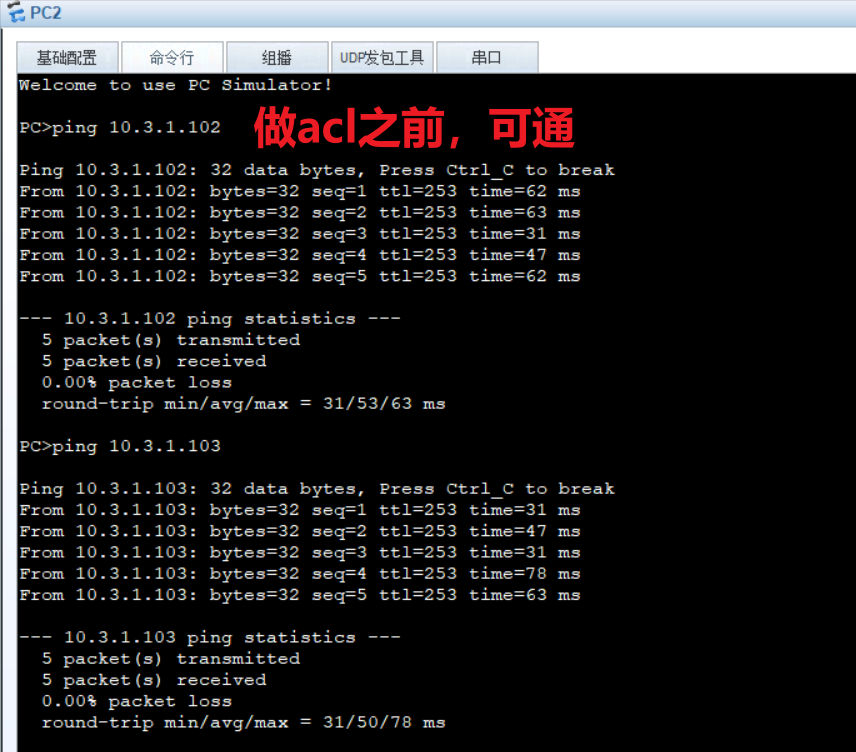

PC2（192.168.8.100）ping 10.3.1.102/103：请求超时，被 ACL 拒绝
PC1/PC2 在 11:45-12:00 ping 10.3.1.100/101：请求超时，被时间段 ACL 拒绝
非时间段 ping 10.3.1.100/101：正常通信，仅时间段内被限制

六、核心知识点总结

ACL 类型选择 ：
- 基础 ACL（2000-2999）：仅匹配源 IP，适合简单网段过滤
- 高级 ACL（3000-3999）：可匹配源 / 目的 IP、协议、端口、时间段，适合复杂控制（本实验用高级 ACL）
应用方向 ：
- inbound：过滤进入接口的流量
- outbound：过滤从接口发出的流量（本实验在服务器网段出口应用 outbound）
时间段控制 ：
- 用time-range定义时间范围，在 ACL 规则中绑定，实现基于时间的访问控制
Telnet 安全 ：
- 结合 ACL 限制 VTY 访问，避免未授权网段登录设备

七、配置注意事项

ACL 默认最后隐含deny any，需在规则末尾添加permit ip允许其他流量
时间段配置为daily表示每天生效，也可指定工作日 / 周末
高级 ACL 尽量靠近目的端应用，避免无效流量占用链路
Telnet 配置需开启 AAA 认证，避免使用明文密码登录
