前言
本文拆解Tomcat 系统架构，明确其核心由连接器（Connector）与容器（Container）组成，通过Server→Service→多连接器 + 单容器的层级结构实现灵活部署；连接器负责网络通信、协议解析与对象适配，内部通过ProtocolHandler（EndPoint+Processor）处理 I/O 与协议、Adapter完成 Tomcat 对象到标准 Servlet 对象的转换，支持3 种 I/O 模型与3 种应用层协议，遵循高内聚、低耦合的复杂系统设计原则。

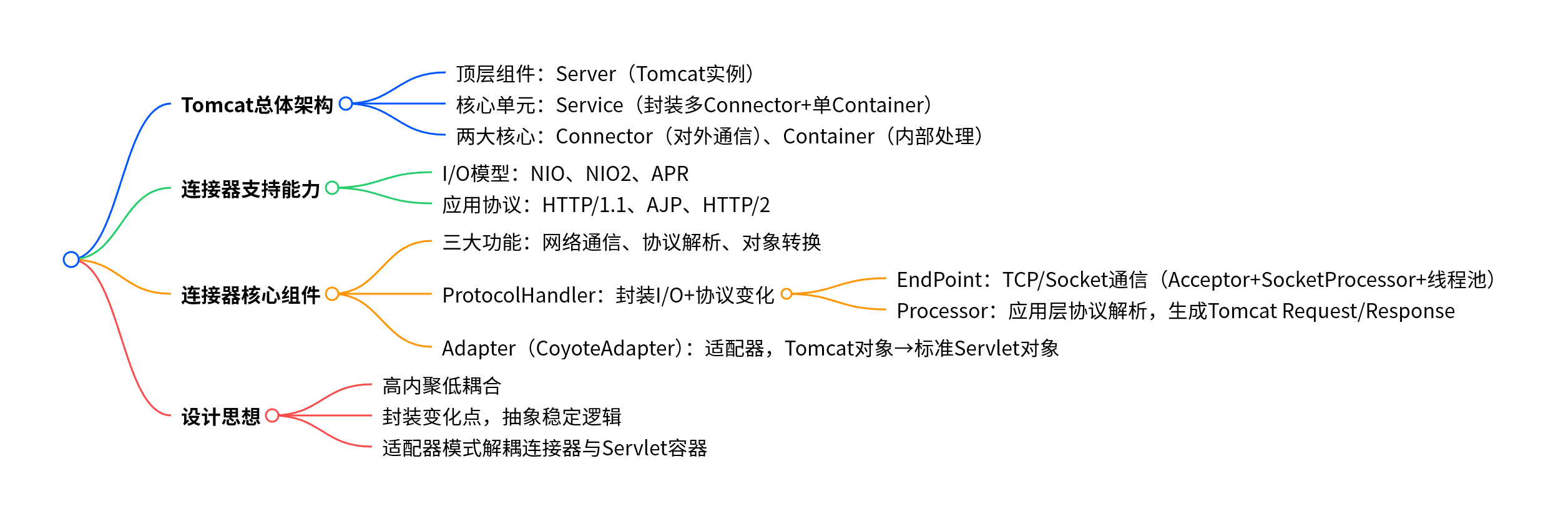

一、思维导图
二、Tomcat 总体架构设计
Tomcat 的核心需求是实现网络通信与Servlet 请求处理两大功能，因此设计两大核心组件：
- 连接器（Connector）：负责对外网络交流，处理 Socket 连接、协议解析。
- 容器（Container）：负责内部业务处理，加载、管理 Servlet 并执行请求。
层级结构：
- Server：一个 Tomcat 实例，包含 1 个或多个Service。
- Service：封装多个连接器 + 1 个容器，无核心业务逻辑，仅做组件组装；多 Service 可实现不同端口访问不同应用。
三、Tomcat 支持的 I/O 模型与应用层协议
为兼容不同通信方案，Tomcat 支持3 种 I/O 模型与3 种应用层协议，可自由组合（如 NIO+HTTP/1.1）。
| 类型 | 具体选项 | 核心说明 |
|---|---|---|
| I/O 模型 | NIO | Java NIO 实现的非阻塞 I/O |
| NIO2 | JDK7 + 的异步 I/O | |
| APR | C/C++ 本地库实现的 Apache 可移植运行库 | |
| 应用层协议 | HTTP/1.1 | Web 应用主流协议 |
| AJP | 与 Apache 等 Web 服务器集成的协议 | |
| HTTP/2 | 高性能升级协议 |
四、连接器核心设计
连接器的核心目标是屏蔽协议与 I/O 模型差异，向容器提供标准 ServletRequest 对象，拆解为3 大高内聚功能，对应 3 个子模块：
- 网络通信
- 应用层协议解析
- Tomcat 对象与标准 Servlet 对象转换
4.1 ProtocolHandler 组件
封装I/O 模型 + 应用层协议两大变化点，由EndPoint和Processor组成：
- EndPoint ：传输层抽象，实现 TCP/Socket 通信
- 核心子组件：Acceptor（监听连接请求）、SocketProcessor（处理 Socket，提交至线程池 Executor）。
- 作用：接收网络连接，提供原始字节流给 Processor。
- Processor ：应用层抽象，实现 HTTP/AJP 等协议解析
- 作用：将字节流转换为Tomcat Request/Response对象，提交给 Adapter。
- 实现类：HTTP11Processor、AJPProcessor 等。
4.2 Adapter 组件（CoyoteAdapter）
采用适配器模式，是连接器与容器的解耦关键：
- 作用：将Tomcat 专属 Request/Response转换为标准 ServletRequest/ServletResponse。
- 价值：避免连接器与 Servlet 容器强耦合，连接器可独立于 Servlet 规范使用。
五、复杂系统设计思想
- 需求拆分：按功能拆分为高内聚、低耦合的子模块。
- 变化隔离：用接口 + 抽象基类封装稳定逻辑，子类实现变化点（I/O、协议）。
- 设计模式：适配器模式解决对象适配问题，提升系统扩展性。
六、常见问题
- 问题 1（架构层级侧重） ：Tomcat 的 Server、Service、Connector、Container 四者的层级关系与核心作用是什么？
答案：层级为Server→Service→多 Connector + 单 Container；Server 是 Tomcat 实例，Service 是组件组装单元，Connector 负责网络通信与协议解析，Container 负责 Servlet 管理与请求处理。 - 问题 2（组件协作侧重） ：连接器中 EndPoint、Processor、Adapter 三大组件如何协作完成请求处理？
答案：EndPoint 监听并接收 Socket 连接，生成字节流；Processor 解析字节流为 Tomcat Request/Response；Adapter 将 Tomcat 对象转为标准 Servlet 对象，最终调用容器处理请求。 - 问题 3（设计模式侧重） ：Tomcat 连接器为何要使用适配器（CoyoteAdapter）模式？
答案：核心是解耦，连接器不直接依赖 Servlet 规范，可独立适配不同容器；同时屏蔽协议与 I/O 差异，向容器提供统一标准接口，提升系统扩展性与复用性。
