LVGL 界面UI库

1.快速了解

Light and Versatile Graphics Library（轻量级多功能图形库），简称 LVGL，是一个免费开源的嵌入式 GUI 库。它用 C 语言编写，允许你在任何 MCU、MPU 和显示器上，创建出类似手机应用般精美流畅的图形界面。简单来说，可以把 LVGL 想象成一套强大的乐高积木，让你用代码"拼"出按钮、图表、滑块等丰富的界面元素。

1.四个特点：为什么选择LVGL？

对于初学者，了解LVGL的几个核心特点，能让你明白它为何如此受欢迎：

轻量级但功能强 ：专为资源受限的嵌入式设备设计，在保证低内存和低Flash占用的同时，提供了完整的GUI解决方案，最低只需要 64kB Flash 和 16kB RAM 就能运行。
跨平台能力 ：不仅可以在各种单片机（如STM32、ESP32）上运行，还能在Windows、Linux、macOS等桌面操作系统上通过模拟器运行，这为前期的学习、开发和调试带来了极大的便利。
强大的图形能力 ：支持动画、抗锯齿、透明度、平滑滚动、图层混合等高级图形效果，让你的产品界面告别单调，更加现代化和富有动感。
灵活的布局和交互：支持多种输入设备（触摸屏、按键、编码器等）和灵活的布局方式（如Flex、Grid），让你可以轻松设计出适应不同屏幕尺寸和交互方式的界面。

2.工作原理：它如何与你的硬件对话

了解LVGL的基本工作流程，有助于你理解代码是如何一步步变成屏幕上的图像的。

初始化与配置 ：首先，你需要初始化你MCU的底层硬件（如时钟、GPIO、SPI等），然后调用**lv_init()**来初始化LVGL库本身。
注册硬件驱动 ：LVGL通过"回调函数"的方式与你的屏幕和输入设备（如触摸屏）进行交互。你需要编写一个"刷新"回调函数，告诉LVGL如何把一个像素点画到你的屏幕上；并编写一个"读取"回调函数，告诉LVGL如何从你的触摸屏获取坐标。
构建界面：这是核心的创作环节，你可以调用LVGL提供的API来创建各种对象（如按钮、标签），并设置它们的位置、大小、样式，以及添加事件响应（如点击）。
运行心跳 ：在主循环中，你需要不断地调用**lv_timer_handler()**。LVGL会在这个函数里处理所有后台任务，包括刷新界面、响应用户输入、运行动画等。

LVGL 的工作原理，可以简单理解为"创建对象，事件驱动，定时刷新 "，其核心是 "一切皆对象" 。你通过创建 lv_obj_t 对象来构建界面的每个元素，并为其设置样式、属性和事件响应函数。在 while(1) 主循环中，你需要持续调用 lv_timer_handler() 函数，它像一个心脏起搏器，负责处理动画、响应输入并刷新显示。

整个流程的示意图如下，希望能帮助你建立直观印象：

复制代码

flowchart TD
    A[硬件初始化] --> B[调用 lv_init]
    B --> C[创建显示驱动<br>设置Flush刷新回调]
    B --> D[创建输入设备驱动<br>设置Read回调]
    C --> E[创建界面控件]
    D --> E

    E --> F[主循环]
    F --> G[调用 lv_timer_handler]
    G --> H[LVGL内部处理]

    H --> I[需要刷新显示]
    H --> J[检测到输入]
    H --> K[运行动画/计时器]

    I --> L[调用Flush回调<br>刷新屏幕]
    J --> M[调用Read回调<br>获取输入数据]

    L --> N[等待下一次循环]
    M --> N
    K --> N
    N --> F

2.小白教学

1.PC模拟器搭建

VSCode + CMake + MinGW (推荐喜欢轻量级工具的用户)

此方案配置稍复杂，但工具链非常现代、灵活。

前置条件 ：需要提前安装好 VSCode、CMake、MinGW (GCC) 和 SDL2 库 ，并将它们的 bin 目录添加到系统环境变量中。
步骤：克隆官方提供的 lv_port_pc_vscode 仓库，用VSCode打开，选择正确的编译工具链（Kit），然后编译并运行。
常见问题 ：运行时如果提示"找不到SDL2.dll"，你需要手动将SDL2库中的 SDL2.dll 文件复制到生成的 bin 目录下。

下载库文件：从 GitHub 克隆或下载 LVGL 源码到你的项目文件夹。
配置文件 ：复制 lv_conf_template.h 为 lv_conf.h，并开启其内容（将 #if 0 改为 #if 1），此文件用于配置库的核心参数。
包含头文件 ：在需要使用 LVGL 功能的源文件中包含 lvgl.h。
提供时钟 ：在你的系统定时器中断中，周期性地调用 lv_tick_inc(x) 函数，为 LVGL 提供内部计时基准。
移植显示与输入：这是最关键的一步。
- 显示驱动 ：调用 lv_display_create() 创建显示设备，并通过 lv_display_set_flush_cb() 注册一个"刷新回调函数"。LVGL 完成绘图后，会调用你注册的这个函数，你需要在此函数内将图像数据发送到显示屏。
- 输入设备驱动 ：如果有触摸屏或键盘等输入设备，需要创建输入设备 (lv_indev_t)，并实现读取输入状态的回调函数。
设计 UI：调用 LVGL 的 API 创建屏幕、控件、设置样式和事件等。
主循环 ：在 main() 函数的主循环中，无限循环地调用 lv_timer_handler() 并添加适当延时，以维持系统运行。

2.工具

1.提升效率的利器：可视化设计工具 SquareLine Studio

如果想进一步缩短开发周期，官方提供的 可视化设计工具 SquareLine Studio 会是很好的帮手。它提供所见即所得的拖拽式界面，无需深入代码即可完成 UI 布局，一键生成标准的 C 代码，直接集成到你的项目中。

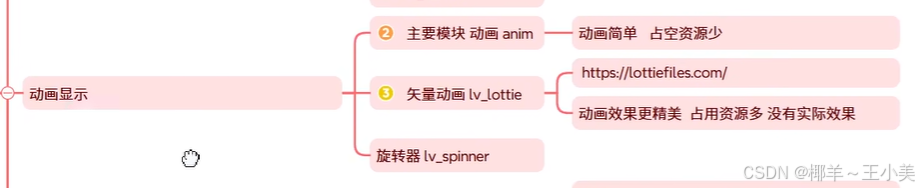

2.全球最大的可定制动画库

LottieFiles

可用于嵌入式单片机界面UI绘制

3.核心概念：一切皆是对象

在LVGL的世界里，所有的界面元素，比如一个按钮、一段文字、一张图片，都被称为对象（Object）。每个对象都是一个独立的实体，拥有自己的属性（位置、大小、样式等）和行为。

1.基础对象 `lv_obj`：万物的起点

lv_obj 是LVGL中最基本的对象类型，你可以把它看作一个透明的"容器"或"空白画布"。其他所有的复杂控件（如按钮、滑动条），都是基于这个基础对象扩展而来的。

创建一个基础对象的代码很简单：

复制代码

// 获取当前的活动屏幕作为父对象
lv_obj_t * scr = lv_scr_act();

// 创建一个基础对象，它的父对象是屏幕
lv_obj_t * obj = lv_obj_create(scr);

2.父子关系：构建界面的骨架

LVGL的对象可以形成父子关系。一个对象可以有多个子对象，但只能有一个父对象。这种关系非常实用：

相对位置：当你移动一个父对象时，它的所有子对象都会跟着一起移动。这为我们创建可复用的UI模块提供了可能。
视觉裁剪：默认情况下，子对象超出父对象区域的部分会被裁剪掉，不会显示出来。

3.对象树

LVGL 中的对象树，你可以把它理解为界面所有元素的"家谱"。每一个控件，比如按钮、标签、滑块，都是这棵大树上的一个节点。理解对象树，是你从"会用单个控件"升级到"能搭建复杂、灵活界面"的关键一步。

🌳 什么是对象树？

在 LVGL 中，所有控件（Object）都可以形成父子关系。一个对象可以有多个子对象，但只能有一个父对象。这种层级结构就构成了一棵"树"。

根节点 ：是屏幕。通过 lv_scr_act() 获取的当前活动屏幕，就是这棵树的根。
父对象：一个容器，它的子对象会跟随它移动、缩放，甚至被裁剪。
子对象 ：依附于父对象，其坐标是相对于父对象左上角的，而不是屏幕。

🧩 为什么需要对象树？

对象树带来三个核心好处：

相对定位：你移动一个窗口，里面的所有按钮、文字都会跟着一起动，无需逐个修改坐标。
视觉裁剪：默认情况下，子对象超出父对象边界的内容会被自动裁剪，不显示出来。这对于实现滚动列表、弹出菜单至关重要。
事件冒泡：事件（如点击）会沿着对象树向上传递，让你可以用父容器统一处理多个子控件的交互。

📐 坐标系统与对象树

对象树直接决定了控件的位置计算方式。

坐标类型	含义	获取/设置函数
相对坐标	相对于父对象左上角的坐标	`lv_obj_set_x(obj, 10)`
绝对坐标	相对于屏幕左上角的坐标	`lv_obj_get_x(obj)`

当你调用 lv_obj_get_x(obj) 时，LVGL 会递归地将所有父对象的坐标累加起来，返回最终的屏幕绝对坐标。

示例：

复制代码

lv_obj_t * parent = lv_obj_create(lv_scr_act()); // 父对象在屏幕(50,50)
lv_obj_set_pos(parent, 50, 50);

lv_obj_t * child = lv_obj_create(parent);         // 子对象在父对象内(20,20)
lv_obj_set_pos(child, 20, 20);

// child 的屏幕绝对坐标 = (50+20, 50+20) = (70, 70)

🔧 核心操作：增删改查

创建与添加

复制代码

// 创建一个对象，并指定父对象
lv_obj_t * btn = lv_btn_create(parent);

// 也可以创建后，再改变父子关系
lv_obj_t * label = lv_label_create(lv_scr_act());
lv_obj_set_parent(label, new_parent);

删除

复制代码

// 删除一个对象，它的所有子对象会被递归地全部删除
lv_obj_del(obj);

注意：删除父对象前，不需要手动删除子对象，LVGL 会自动清理整棵子树，避免内存泄漏。

遍历与查找

复制代码

// 获取第一个子对象 / 下一个兄弟对象
lv_obj_t * child = lv_obj_get_child(parent, 0);
lv_obj_t * sibling = lv_obj_get_sibling_next(child);

// 获取父对象
lv_obj_t * parent = lv_obj_get_parent(obj);

// 获取屏幕（根节点）
lv_obj_t * scr = lv_obj_get_screen(obj);

改变层级（Z序）

子对象按创建顺序堆叠，后创建的显示在上层。你可以调整顺序：

复制代码

// 把 obj 移动到所有兄弟对象的最前面（最上层）
lv_obj_move_foreground(obj);

// 把 obj 移动到最后面（最下层）
lv_obj_move_background(obj);

// 获取子对象数量
uint32_t cnt = lv_obj_get_child_cnt(parent);

📨 事件冒泡：对象树的隐藏通道

这是对象树最巧妙的应用之一。当一个对象触发事件时（例如被点击），如果它自己没有消费这个事件，事件会沿着父对象链一直向上传递，直到被处理或到达屏幕根节点。

经典场景：点击空白区域关闭弹窗

复制代码

// 创建一个全屏半透明的背景遮罩
lv_obj_t * bg = lv_obj_create(lv_scr_act());
lv_obj_set_size(bg, LV_PCT(100), LV_PCT(100));
lv_obj_set_style_bg_opa(bg, LV_OPA_50, 0);

// 在背景上创建一个弹窗
lv_obj_t * popup = lv_obj_create(bg);
lv_obj_set_size(popup, 200, 150);
lv_obj_center(popup);

// 只需给背景添加点击事件回调
lv_obj_add_event_cb(bg, bg_click_cb, LV_EVENT_CLICKED, popup);

回调函数中判断点击的是背景自身还是弹窗：

复制代码

static void bg_click_cb(lv_event_t * e)
{
    lv_obj_t * target = lv_event_get_target(e);
    lv_obj_t * bg = lv_event_get_current_target(e);

    // 只有当点击的目标就是背景本身时，才关闭弹窗
    if(target == bg) {
        lv_obj_del(bg); // 删除背景，连带删除弹窗
    }
}

当点击弹窗上的按钮时，事件会冒泡到 bg，但由于 target != bg，所以不会误删窗口。

🎯 内存管理：自动回收

对象树与 LVGL 的内存管理紧密结合。当你删除一个父对象时，它所有的子对象以及子对象的子对象都会被自动删除，占用的内存会被释放。

最佳实践：设计界面时，尽量将功能相关的控件放在一个公共的父容器下。要切换页面或关闭弹窗时，只需删除这个父容器，就能干净利落地释放所有资源，无需担心内存泄漏。

复制代码

// 创建一个页面容器
lv_obj_t * page1 = lv_obj_create(lv_scr_act());
lv_obj_set_size(page1, LV_PCT(100), LV_PCT(100));
// ... 在 page1 内创建大量控件

// 切换到另一个页面时，直接删除 page1
lv_obj_del(page1); // 内部所有控件自动销毁，内存安全

⚠️ 常见陷阱

循环引用：不能把 A 设为 B 的父对象，又把 B 设为 A 的父对象。LVGL 会检测并阻止这种操作。
屏幕对象不要随意删除 ：lv_scr_act() 返回的屏幕是根节点，删除它会导致整个 GUI 崩溃。正确的做法是调用 lv_scr_load(new_scr) 切换屏幕。
删除对象后不要继续使用 ：删除对象后，指向它的指针就变成了"悬垂指针"。继续使用会导致程序崩溃。一个好的习惯是删除后立即将指针置为 NULL。

💎 总结

对象树是 LVGL 的组织骨架，它让你的 UI 代码逻辑清晰、易于维护：

用父子关系实现相对布局和整体移动。
用容器（基础对象）划分界面模块。
利用事件冒泡简化交互逻辑。
通过删除父容器一键回收整页内存。

掌握对象树，你就能像搭积木一样，高效、稳定地构建出复杂的嵌入式图形界面。

4.核心函数

1. `lv_init()` ------ 初始化函数

复制代码

lv_init();

这是 LVGL 库的初始化函数。在调用任何其他 LVGL 函数之前，你必须先调用它。

它具体干了什么？

初始化 LVGL 内部的所有全局变量、链表、互斥锁（如果有 RTOS）。
准备好内存管理系统。
重要：它不涉及任何硬件（屏幕、触摸），那些是后续 lv_disp_drv_register 和 lv_indev_drv_register 要做的事。

2. `lv_tick_inc(period_ms)` ------ 计时：永不间断的节拍器

这是 LVGL 里最特殊的一个函数 ，因为它是唯一一个绝对不能在主循环里被阻塞调用 的函数。它必须在一个硬件中断里运行。

复制代码

// 假设你的 MCU 定时器每 1ms 产生一次中断
void SysTick_Handler(void) {
    lv_tick_inc(1);   // 告诉 LVGL：刚刚过去了 1 毫秒
}

为什么它如此重要？

LVGL 所有的计时（动画速度、定时器周期、长按判定）都依赖这个累加起来的全局毫秒计数器。
如果这个函数不运行，或者运行延迟了，整个界面就会"时间静止"------动画不动、按钮没反应。

小白常犯错误：

❌ 把 lv_tick_inc(1) 放在 while(1) 循环里。
✅ 它必须放在 SysTick 中断 或 硬件定时器中断 里，保证即便主程序卡死了，它依然在精准计时。

3. `lv_timer_handler()` ------ LVGL 图形库的"心脏"

lv_timer_handler() 是 LVGL 图形库的"心脏"。简单来说，它就像一个"超级管家"，在主循环中被周期性调用，负责检查并执行 LVGL 系统中所有待处理的任务，比如屏幕刷新、动画运行、定时器回调和用户输入处理。如果 UI 出现了卡顿或无响应，通常问题就出在这个"管家"没有被及时、充分地调用。

🔄 它具体做了什么？(核心功能)

lv_timer_handler() 的工作主要包括以下几个方面：

管理定时任务：它会检查所有已注册的软件定时器，如果有定时器到达预设时间，就立即执行其对应的回调函数。
驱动界面刷新：它会检查屏幕上是否有区域被标记为"需要重绘"，并执行实际的绘制操作。
运行动画效果：LVGL 的所有动画（如控件的缓动、切换）也是基于定时器实现的，因此同样由其驱动。
处理用户输入：它会周期性地读取输入设备（如触摸屏、按键）的状态，并将其转化为 LVGL 能理解的事件。
提供精确延时信息 ：执行完一次任务后，它会返回一个值，告诉你距离下一个定时任务触发还有多少毫秒（ms）。这个值非常有用，可以用来实现更高效的调度，避免 CPU 空转。

⚙️ 它是如何工作的？

节拍心跳 (lv_tick_inc()) ：lv_timer_handler() 依赖一个全局时间基准（节拍/Tick）。你需要在定时器中断中调用 lv_tick_inc(x)，每次告知 LVGL 过去了 x 毫秒。
任务轮询 (lv_timer_handler()) ：在主循环中被周期性调用。它会根据 lv_tick_inc 累积的时间，检查哪些任务（定时器、刷新等）该执行了，并按顺序逐一处理。
非抢占式执行 ：任务按顺序执行，一个任务的回调必须完全执行完毕，才会轮到下一个。这种机制保证了代码的简洁和安全。

🧩 如何调用它？(集成模式)

LVGL 提供了几种调用 lv_timer_handler() 的模式，适应不同的场景：

裸机环境 (Super-loop) ：最简单，在主循环的 while(1) 中直接调用。

复制代码

// 裸机简单示例
while(1) {
    lv_timer_handler();      // 处理 LVGL 任务
    usleep(5000);            // 简单延时 5ms
}

优化模式 (精确延时)：利用返回值实现精确延时，节省 CPU 资源。

复制代码

while(1) {
    uint32_t time_till_next = lv_timer_handler();
    // 如果返回 LV_NO_TIMER_READY，则延时一个默认周期 (如 5ms)
    if(time_till_next == LV_NO_TIMER_READY) {
        time_till_next = 5;
    }
    usleep(time_till_next * 1000); // 休眠直至下一个任务就绪
}

便捷模式 (lv_timer_handler_run_in_period())：如果你只需要固定的调用频率，可以使用这个辅助函数。

复制代码

while(1) {
    // ... 其他任务
    lv_timer_handler_run_in_period(5); // 保证每 5ms 调用一次 lv_timer_handler()
    // ... 其他任务
}

操作系统 (OS/RTOS) 环境：通常将其作为一个独立任务运行。

复制代码

void lvgl_task(void *pvParameters) {
    while(1) {
        vTaskDelay(pdMS_TO_TICKS(lv_timer_handler())); // 使用返回值精确休眠
    }
}

⚠️ 常见陷阱与注意事项

阻塞式延时 ：绝对不要在定时器或事件回调函数中使用 while 循环或长时间的 delay() 。这会阻塞 lv_timer_handler 的执行，导致整个界面假死。
调用频率 ：建议调用间隔不超过 5ms，以保证界面交互的流畅性。
防止重入 ：lv_timer_handler 本身有防重入机制。如果在多线程（RTOS）环境下，你需要使用互斥锁来保护所有 LVGL API 的调用，而不仅仅是 lv_timer_handler。
LV_NO_TIMER_READY 状态 ：如果 lv_timer_handler() 返回 LV_NO_TIMER_READY (最大值)，表示当前没有任何活动的定时器。这是正常的休眠信号，此时 LVGL 会暂停刷新，直到有新任务被创建。

🤝 与其他函数的协作关系

与 lv_tick_inc() ：lv_timer_handler 是执行者，lv_tick_inc 是它的时间来源。后者驱动前者，前者依赖后者。
与 lv_timer_ready() ：此函数可强制一个定时器在下一次 lv_timer_handler 调用时立即执行。它只是修改时间戳，并不直接调用回调。
与 lv_timer_get_idle() ：此函数用于获取 lv_timer_handler 的空闲时间百分比，可用于评估系统负载。

💎 总结

可以把 lv_timer_handler() 视为 LVGL 世界的引擎和时钟。它驱动着整个 GUI 系统的运转。理解它如何工作、如何正确调用以及如何与其他函数协作，是从"会用 LVGL"进阶到"精通 LVGL"的关键一步。

4. `lv_timer_create(cb, period, user_data)` ------ 预约定时任务

这是你用来让 LVGL 自动执行重复任务的工具。

复制代码

// 定义一个任务：每 500ms 让 LED 闪烁一下
void my_timer_cb(lv_timer_t * timer) {
    static bool led_state = false;
    led_state = !led_state;
    set_led(led_state);
}

// 在主函数里“预约”这个任务
lv_timer_create(my_timer_cb, 500, NULL);

需要注意什么？

不要在这个回调里做耗时操作 （比如 delay）。因为它是在 lv_timer_handler 内部被调用的，如果卡住，整个界面都会卡死。
与对象事件回调的区别：
- lv_timer_create → 基于时间触发。
- lv_obj_add_event_cb → 基于交互触发（如点击）。

5.lv_obj_add_event_cb()

回调函数是LVGL让界面"活起来"的核心机制。没有它，你创建的按钮、滑块就只是静态的装饰画；有了它，用户每次点击、滑动都能触发你自定义的动作。

🔄 回调函数是什么？

回调函数本质上是一个你写好、但不由你亲自调用的函数。你把它"注册"给LVGL，告诉LVGL："当某个事件发生时，请帮我调用这个函数"。

打个比方：你把手机号码（回调函数）留给快递员（LVGL），告诉他"包裹到了请给我打电话"（注册事件）。之后你不需要时刻盯着窗外，快递员会在合适的时间主动打给你（调用回调），你接电话处理包裹（执行函数体）。

🧩 核心API：注册与删除回调

与回调函数打交道的最重要函数是这两个：

复制代码

// 为对象添加一个事件回调
lv_obj_add_event_cb(lv_obj_t * obj, lv_event_cb_t event_cb, lv_event_code_t filter, void * user_data);

// 删除对象的某个回调（需要提供注册时返回的句柄，也可删除所有）
bool lv_obj_remove_event_cb(lv_obj_t * obj, lv_event_cb_t event_cb);

obj：要监听的对象，比如一个按钮。
event_cb ：你编写的函数指针，格式固定为 static void my_callback(lv_event_t * e)。
filter ：关心的事件类型，比如 LV_EVENT_CLICKED（点击）、LV_EVENT_VALUE_CHANGED（值改变）。
user_data ：一个万能指针，你可以传递任何数据给回调函数，在回调内部通过 lv_event_get_user_data(e) 取出来用。这个参数极为常用。

📨 事件参数 `lv_event_t`：从回调中获取一切信息

每个回调函数都接收一个 lv_event_t * e 参数，它就是LVGL在事件发生时打包给你的"快递包裹"。通过一系列 lv_event_get_xxx(e) 函数，你可以拆开包裹拿到里面的信息：

你要获取的信息	使用的函数	说明
是哪个对象触发了事件？	`lv_event_get_target(e)`	返回触发事件的对象，例如被点击的按钮。
当前正在处理哪个对象？	`lv_event_get_current_target(e)`	在事件冒泡时可能不同于 `target`，初学先记前者。
事件码是什么？	`lv_event_get_code(e)`	返回 `LV_EVENT_CLICKED` 等常量。
我注册时传的 `user_data` 呢？	`lv_event_get_user_data(e)`	取出万能指针，常用来传递关联的控件。
事件携带的额外参数？	`lv_event_get_param(e)`	不同事件附带不同数据，比如按键事件会附带按键值。

🎬 典型场景实战

1️⃣ 最简单的按钮点击

复制代码

// 回调函数实现
static void btn_click_cb(lv_event_t * e)
{
    // 获取被点击的按钮对象（其实也可以直接用user_data传进来）
    lv_obj_t * btn = lv_event_get_target(e);

    // 改变按钮上的文字
    lv_obj_t * label = lv_obj_get_child(btn, 0);
    lv_label_set_text(label, "Clicked!");
}

// 注册回调
lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_add_event_cb(btn, btn_click_cb, LV_EVENT_CLICKED, NULL);

2️⃣ 利用 `user_data` 联动多个控件

这是最灵活的模式：注册时把另一个控件的指针作为 user_data 传入，回调里拿到它进行操作。

复制代码

// 回调：当滑块值变化时，更新标签
static void slider_update_label_cb(lv_event_t * e)
{
    lv_obj_t * slider = lv_event_get_target(e);          // 滑块自己
    lv_obj_t * label = lv_event_get_user_data(e);        // 我们关联的标签

    char buf[16];
    lv_snprintf(buf, sizeof(buf), "%d%%", (int)lv_slider_get_value(slider));
    lv_label_set_text(label, buf);
    lv_obj_align_to(label, slider, LV_ALIGN_OUT_TOP_MID, 0, -10);
}

// 创建滑块和标签
lv_obj_t * slider = lv_slider_create(lv_scr_act());
lv_obj_t * label = lv_label_create(lv_scr_act());

// 注册回调，并将 label 作为 user_data 传进去
lv_obj_add_event_cb(slider, slider_update_label_cb, LV_EVENT_VALUE_CHANGED, label);

3️⃣ 处理多种事件

同一个对象可以注册多个回调，也可以在一个回调里处理多种事件（通过 lv_event_get_code(e) 判断）。

复制代码

static void btn_multi_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);

    if(code == LV_EVENT_PRESSED) {
        // 按下时的效果
        lv_obj_set_style_bg_color(lv_event_get_target(e), lv_palette_main(LV_PALETTE_RED), 0);
    }
    else if(code == LV_EVENT_RELEASED) {
        // 松开时恢复
        lv_obj_set_style_bg_color(lv_event_get_target(e), lv_palette_main(LV_PALETTE_BLUE), 0);
    }
    else if(code == LV_EVENT_CLICKED) {
        // 真正的点击动作
        // ...
    }
}

🌐 事件冒泡：对象树的传递

LVGL事件还有一个高级特性------事件冒泡。当一个对象触发事件后，如果它自己没有处理（或者即使处理了），事件会像水泡一样沿着父对象链向上传递，直到被"阻止冒泡"或到达顶层屏幕。

这对于实现类似"点击背景关闭弹窗"的效果非常有用。你只需要在背景层（父对象）监听点击事件，子控件触发的事件会冒泡上来，但你可以通过判断 target 是不是背景自身来决定是否关闭。

复制代码

static void bg_click_cb(lv_event_t * e)
{
    // 只有直接点击背景（target == 背景自己）才关闭窗口
    if(lv_event_get_target(e) == lv_event_get_current_target(e)) {
        lv_obj_del(lv_event_get_current_target(e)); // 删除这个背景窗口
    }
}

⏱️ 特殊事件 `LV_EVENT_DELETE`

当一个对象即将被销毁时，会发送 LV_EVENT_DELETE 事件。如果你的回调里使用了动态分配的内存，或者需要做清理工作，这是最佳时机。

🧰 与定时器回调的区别

除了对象事件回调，LVGL还有一个独立的定时器（Timer） 系统，用于执行周期性任务，比如每100ms更新一次时钟。定时器回调的注册方式不同：

复制代码

lv_timer_t * timer = lv_timer_create(my_timer_cb, 100, user_data);

不要混淆：对象事件回调是用户交互驱动 ，定时器回调是时间驱动。

📝 总结：上手流程

写一个回调函数 ，原型 static void my_cb(lv_event_t * e)。
函数内用 lv_event_get_target(e) 或 lv_event_get_user_data(e) 拿到需要的控件指针。
调用 lv_obj_add_event_cb(obj, my_cb, 事件类型, 额外数据) 完成绑定。
如果需要传递多个数据，可以把它们打包成一个结构体，传递结构体指针。

回调函数是LVGL交互设计的基石，掌握它，你就真正掌握了让界面响应每个触控动作的能力。

疑问

`lv_timer_handler` 的调用频率 ≠ 屏幕刷新率（30/60帧）

lv_timer_handler 的调用频率 ≠ 屏幕刷新率（30/60帧）。它们是两个相互关联但各自独立的时钟系统。

LVGL 的设计哲学是 "按需刷新" ：屏幕不是机械地每秒重绘 60 次，而是只有界面上真正发生了变化（比如动画进行中、手指滑动、进度条更新）时，才会去执行昂贵的绘制操作。

为了帮你彻底理清这两者的关系，下面从三个维度来拆解。

1. 心跳节拍 `lv_tick_inc`：LVGL 的"秒针"

这是所有逻辑的基础。你在硬件定时器中断（如 SysTick）中每 1ms 调用一次 lv_tick_inc(1)，告诉 LVGL 时间过去了 1 毫秒。

作用：这是 LVGL 内部所有定时器、动画进度的时间标尺。
与帧率的关系：无直接关系。它只是用来计算"这个动画现在应该移动到什么位置了"。

2. `lv_timer_handler` 的调用：LVGL 的"检查和执行"

这是你在主循环中调用（或交给 RTOS 调度）的函数。

它的职责：检查时间线。比如："有一个定时 10ms 的动画到了吗？"，"触摸屏有新数据吗？"。
它的结果 ：如果检查到有任务需要处理（比如动画到了下一帧的位置），它会计算新界面的数据 ，然后标记对应的屏幕区域为"脏区" 。最后，如果存在"脏区"，它会调用底层驱动（flush_cb）把这一小块区域发给屏幕硬件。
调用频率建议 ：建议 5ms - 10ms 调用一次。这决定了输入响应延迟 和动画开始的最小延迟。如果你 50ms 才调用一次，即使屏幕是 60Hz，你也会觉得操作非常卡顿。

3. 30帧 / 60帧：屏幕硬件的"最终输出"

这是指显示驱动芯片（如 ILI9341、ST7789）通过 SPI/RGB 接口向 LCD 玻璃面板物理刷新像素点的频率。

理想情况（有硬件同步） ：如果你开启了屏幕的 TE（撕裂效应）信号，LVGL 的 flush_cb 会在屏幕硬件准备好接收下一帧数据时才发送。这时，屏幕物理刷新率 = LVGL 发送数据的最大上限。比如屏幕是 60Hz，LVGL 即使算得再快，数据也是一秒最多发 60 次。
常见情况（无硬件同步） ：大部分嵌入式 SPI 屏没有同步信号。LVGL 只要算出脏区，就立刻通过 SPI 发过去。此时屏幕的"帧率"实际上是变化的：
- 静止画面 ：0 帧（LVGL 完全不调用 flush_cb）。
- 缓慢动画：可能 10-20 帧（取决于动画每帧变化需要的时间）。
- 全屏滑动：可能冲到 60-100 帧（受限于 SPI 传输速度）。

4. 实战关系解析：为什么有时候动画不流畅？

你的操作	LVGL 内部行为	屏幕表现	影响因素
`lv_timer_handler` 调用太慢	检查时间线滞后，本该 10ms 触发的动画 20ms 才触发	肉眼可见的掉帧、卡顿	软件调度问题
`flush_cb` 传输太慢	LVGL 算好了，但 SPI 发送数据堵车	画面撕裂、更新缓慢	硬件带宽瓶颈
没有开 DMA 传输	CPU 死等 SPI 发完数据	`lv_timer_handler` 被长时间阻塞，触摸失灵	CPU 资源耗尽

5. LVGL 如何设置"目标帧率"？

虽然 LVGL 没有全局的"设置 60 帧"开关，但你可以通过两个宏来控制它的最大刷新请求频率：

A. 控制屏幕刷新周期（lv_conf.h）

复制代码

// 默认是 30ms，即 LVGL 最快每 30ms 才会发起一次屏幕刷新请求（约 33 帧上限）
#define LV_DISP_DEF_REFR_PERIOD  30

如果设置为 16，则理论上支持到 62.5 帧上限。

B. 控制输入设备读取周期

复制代码

// 默认 30ms 读取一次触摸屏
#define LV_INDEV_DEF_READ_PERIOD  30

6. 最佳实践总结表

想要达到的效果	应该如何配置
极致的 60FPS 流畅动画	1. `LV_DISP_DEF_REFR_PERIOD` 设为 16 。 2. `lv_timer_handler` 保证每 5-8ms 调用一次。 3. 使用 DMA 传输 SPI 数据。
平衡性能与功耗	1. `LV_DISP_DEF_REFR_PERIOD` 设为 30 （默认 33 帧）。 2. `lv_timer_handler` 利用返回值 `sleep` 等待，每 10-20ms 唤醒一次。
完全静止的仪表盘界面	1. 不需要高频调用 `lv_timer_handler`。 2. 利用 `lv_obj_invalidate()` 仅在数据变化时主动刷新。

总结：lv_timer_handler 是"导演"，它决定何时排练 ；屏幕是"演员"，它负责上台表演。导演喊"开始"的节奏（心跳）决定了排练的效率，但演员实际在台上展现了多少次（帧率），取决于舞台设备（硬件带宽）和导演有没有安排新动作（界面是否变化）。

关系

🔗 核心函数协作流程图

为了让你一目了然，我用文字模拟一遍开机后的运行轨迹：

text

复制代码

[MCU 启动]
    ↓
1. 硬件初始化 (GPIO, SPI, 屏幕背光...)
    ↓
2. 调用 lv_init()                    [导演就位]
    ↓
3. 注册显示驱动、触摸驱动
    ↓
4. 创建界面控件 (按钮、标签...)
    ↓
5. 启动 SysTick 定时器中断 (1ms)      [节拍器开始打拍子]
    ↓
   ┌─────────────────────────────────────────┐
   │              主循环 while(1)             │
   ├─────────────────────────────────────────┤
   │  6. 调用 lv_timer_handler()             │ [舞台监督看表]
   │     - 内部检查：有定时器到期吗？         │
   │     - 内部检查：触摸屏有数据吗？         │
   │     - 如果需要，刷新屏幕                 │
   │                                         │
   │  7. 短暂延时 (根据返回值决定休眠时间)   │ [等下一场]
   └─────────────────────────────────────────┘
         ↑                              ↓
         └────  SysTick 中断触发  ───────┘
               (在后台默默调用 lv_tick_inc(1))

⚠️ 小白避坑指南

界面是静止的、不动的？
- 99% 的可能性 ：你的 lv_tick_inc() 没被调用 ，或者 SysTick 中断没配置对。检查一下中断是否真的进去了。
动画一卡一卡的，像慢动作？
- 可能原因 ：你的 lv_timer_handler() 调用间隔太长了（比如 50ms 才调一次），或者你在主循环里做了 delay_ms(1000) 这种阻塞式延时。
触摸屏点了没反应？
- 可能原因 ：lv_timer_handler 里会读取触摸数据，如果你在主循环里执行了一个很耗时的计算（比如 printf 打印大量日志），导致 lv_timer_handler 很久才执行一次，它就漏掉了触摸信号。

💎 总结：三个一工程

为了让 LVGL 跑起来，你只需要记住：

一个初始化 ：lv_init()。
一个中断心跳 ：在 1ms 中断里放 lv_tick_inc(1)。
一个循环任务 ：在 while(1) 里放 lv_timer_handler()。

只要这三个点配置无误，你的屏幕就一定能亮起来，动画就一定能动起来。剩下的，就是尽情调用 lv_btn_create、lv_label_create 去创造你的界面了。

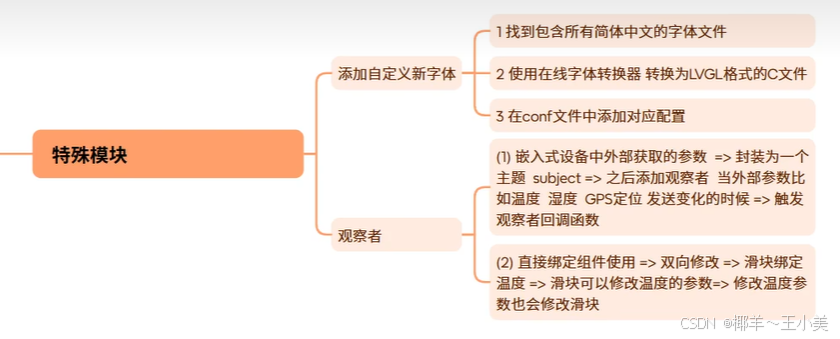

5.组件

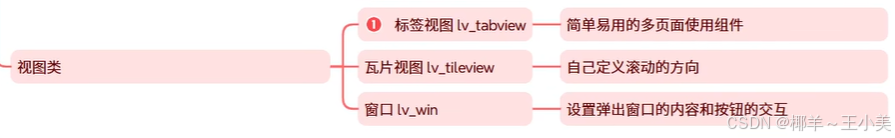

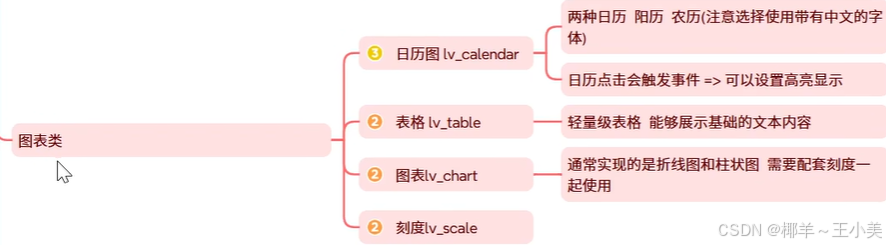

🧩 常用控件

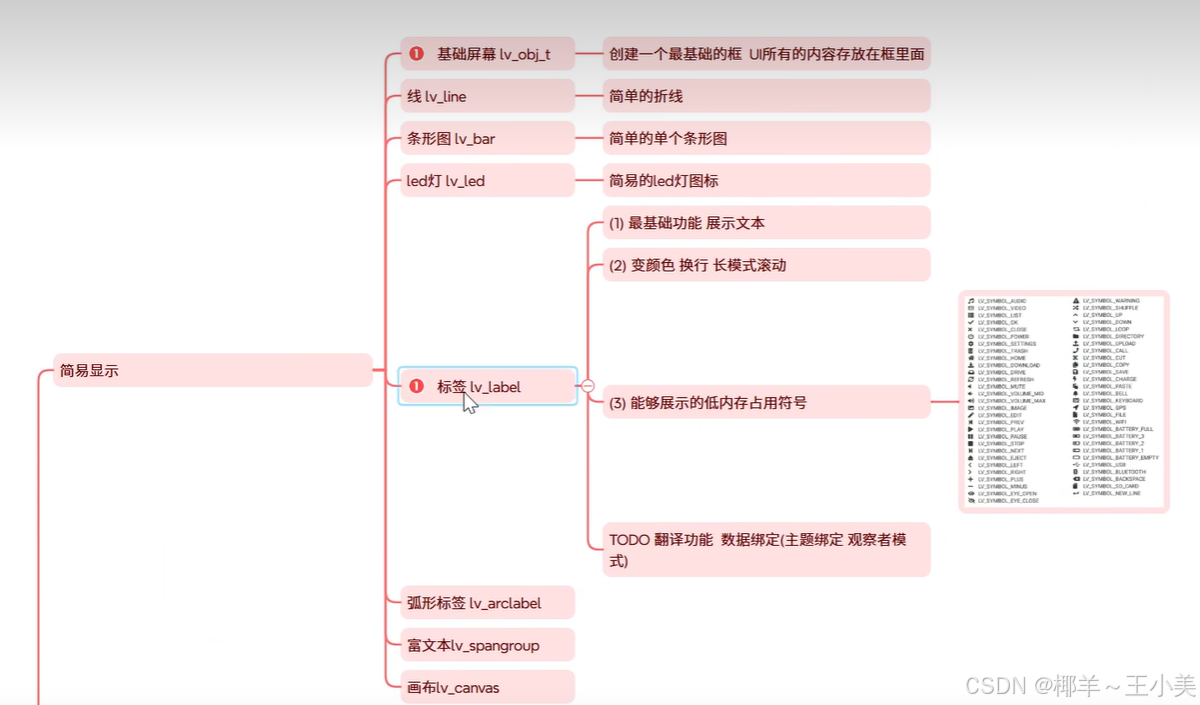

基于基础对象，LVGL提供了许多功能丰富的控件（Widgets）。下面表格中介绍几个最常用的：

控件名称	API 函数前缀	一句话描述
标签 (Label)	`lv_label_`	用于在屏幕上显示单行或多行文本。
按钮 (Button)	`lv_btn_`	一个可点击的控件，用于触发某个动作。
开关 (Switch)	`lv_switch_`	一个有两种状态（开/关）的切换控件。
滑块 (Slider)	`lv_slider_`	一个可以在一个范围内连续调节数值的控件。
进度条 (Bar)	`lv_bar_`	用于可视化地显示一个任务的进度。

下面是一段综合示例，展示了如何创建标签、按钮和滑块，并让它们相互配合：

复制代码

/* 1. 创建一个滑块 */
lv_obj_t * slider = lv_slider_create(lv_scr_act());
lv_obj_set_size(slider, 200, 10); // 设置大小
lv_obj_center(slider);           // 放在屏幕中心

/* 2. 创建一个标签，放在滑块上方 */
lv_obj_t * label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "0%");   // 设置初始文本
lv_obj_align_to(label, slider, LV_ALIGN_OUT_TOP_MID, 0, -10); // 对齐到滑块上方

/* 3. 为滑块添加事件回调，当值改变时，更新标签 */
lv_obj_add_event_cb(slider, slider_event_cb, LV_EVENT_VALUE_CHANGED, label);

这里的关键点是，lv_obj_add_event_cb 函数的最后一个参数 label 是一个"用户数据"，它会被传递到事件回调函数中。这个技巧稍后会在事件处理部分详细说明。

🎨 样式与主题

如果把对象比作房子的"毛坯"，那么样式（Style） 就是"精装修"。通过样式，你可以控制控件的背景色、边框、文字字体、透明度等各种视觉属性。

共享与复用：你可以创建一个样式对象，然后把它共享给多个控件使用，这不仅方便管理，还能节省内存。
局部与状态：你可以为控件不同的部分（如滑块的"手柄"和"轨道"）和不同的状态（如"按下"、"选中"）设置不同的样式。

以下代码演示了如何创建一个红色背景的样式，并应用给一个按钮：

复制代码

/* 1. 创建一个样式 */
static lv_style_t style_red;
lv_style_init(&style_red);
lv_style_set_bg_color(&style_red, lv_palette_main(LV_PALETTE_RED));
lv_style_set_bg_opa(&style_red, LV_OPA_COVER); // 设置完全不透明

/* 2. 创建一个按钮，并应用样式 */
lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_add_style(btn, &style_red, 0); // 0 表示默认状态

主题（Theme） 则是一整套预定义的样式集合。应用一个主题，可以让你界面上的所有控件瞬间拥有统一、专业的视觉风格，省去了逐个设置样式的麻烦。

🎯 事件与交互

界面有了，还需要让它"活"起来，这就靠事件（Event） 。事件是用户与界面交互时产生的信号，例如点击（LV_EVENT_CLICKED） 、按下（LV_EVENT_PRESSED） 、值改变（LV_EVENT_VALUE_CHANGED） 等。通过为对象注册回调函数，就可以在这些事件发生时执行自定义的代码。

还记得前面的综合示例中，我们为滑块注册了一个事件回调吗？下面是这个回调函数的实现：

复制代码

/* 滑块值改变时的事件回调函数 */
static void slider_event_cb(lv_event_t * e)
{
    lv_obj_t * slider = lv_event_get_target(e); // 获取触发事件的对象（滑块）
    lv_obj_t * label = lv_event_get_user_data(e); // 获取我们传递的用户数据（标签）

    char buf[8];
    lv_snprintf(buf, sizeof(buf), "%d%%", (int)lv_slider_get_value(slider));
    lv_label_set_text(label, buf); // 更新标签的文本
    lv_obj_align_to(label, slider, LV_ALIGN_OUT_TOP_MID, 0, -10); // 调整位置
}

✨ 动画

动画能让你的界面过渡更自然、更流畅。在LVGL中，几乎任何数值类型的属性都可以被"动画化"。比如，你可以让一个按钮的大小从50x50平滑地增长到100x100，整个过程非常流畅。

c

复制代码

`lv_anim_t a;
lv_anim_init(&a);
lv_anim_set_exec_cb(&a, (lv_anim_exec_xcb_t)lv_obj_set_x);
lv_anim_set_values(&a, 0, 100);
lv_anim_set_time(&a, 1000);
lv_anim_set_var(&a, btn);
lv_anim_start(&a);`

📐 布局

当界面上的控件越来越多，手动用 x, y 坐标去摆放每个控件会变得非常繁琐。LVGL提供了布局（Layout） 系统来解决这个问题，它类似于Web开发中的CSS Flexbox和Grid，可以让你轻松创建出响应式、自适应的界面。

6.移植

🚀 进阶实战：将LVGL移植到STM32

当你通过模拟器熟悉了LVGL开发后，就可以尝试将它移植到真正的单片机（如STM32）上运行了。

硬件准备：你需要一个STM32开发板（如STM32F103/F4系列），以及一个SPI接口的TFT彩屏。
软件准备 ：使用STM32CubeMX来生成一个基础工程，配置好时钟、SPI接口和屏幕的背光、复位等GPIO引脚。
集成LVGL源码：将LVGL的源码文件夹（lvgl）复制到你的工程目录中。
配置工程 ：在IDE中添加LVGL的头文件路径。然后，复制 lvgl/lv_conf_template.h 文件到项目目录并重命名为 lv_conf.h，打开它并将开头的 #if 0 改为 #if 1 以启用配置。
对接底层驱动：这是移植中最关键的一步。
- 显示驱动：编写一个"刷新"函数，实现将LVGL绘制好的像素块，通过SPI或LTDC接口发送到你的屏幕上。
- 触摸驱动：如果你的屏幕带有触摸功能，需要编写一个"读取"函数，返回触摸点的坐标和状态。
提供心跳时钟 ：在定时器中断服务函数（如SysTick_Handler）中，周期性地调用 lv_tick_inc(1)，为LVGL提供时间基准。
主循环调用 ：在主函数的 while(1) 循环中，定期调用 lv_timer_handler()，驱动整个GUI系统运行。

📚 学习资源与下一步建议

官方文档 ：最权威的学习资料，地址是 https://docs.lvgl.io/。建议将 "Quick overview" 和 "Learn the Basics" 作为你的入门必读。
视频教程：B站、论坛上有大量社区贡献的中文视频教程，搜索"LVGL 教程"即可找到。例如，论坛上有一套广受好评的零基础入门系列教程，无需开发板，基于PC模拟器学习。
社区与论坛：遇到问题时，可以到LVGL的官方论坛提问，这里的社区非常活跃。
最后的小建议 ：你的学习路径可以这样规划：搭建PC模拟器 → 运行并修改官方示例 → 学习核心对象和样式 → 尝试自己组合控件完成一个小界面 → 最后再挑战移植到硬件。不要试图一下吃透所有，循序渐进才能走得更稳。

希望这份教程能为你打开LVGL的大门。编程的乐趣在于创造，现在，开始动手创造你的第一个界面吧！

附录.

视频选集

01_LVGL基础之模拟开发和移植
