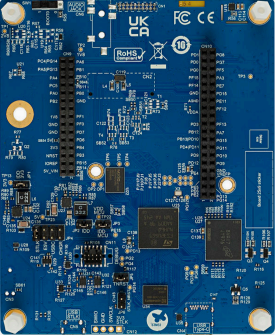

STM32U5A9J-DK 介绍

特性:

  • 搭载超低功耗 STM32U5x9NJH6Q 微控制器,基于 Arm® Cortex®M33 内核、集成 Arm 可信安全区域(TrustZone®);板载 4MB 闪存,STM32U5G9NJH6Q 配备 3MB 静态随机存储器(SRAM),STM32U5A9NJH6Q 配备 2.5MB SRAM,集成开关电源(SMPS),封装形式为 TFBGA216。

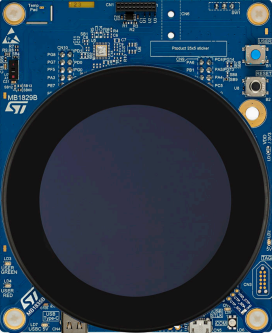

  • 搭载 2.47 英寸 圆形 RGB TFT 液晶显示屏,分辨率 480×480、色彩深度 1670 万色;采用MIPI DSI® 双通道 接口,搭配电容触控面板。
  • 配备 USB TypeC® 接口,支持 USB 2.0 高速(HS)协议,仅支持耗电输入 。
  • 低功耗系统设计,仅需 1.8V 单电源供电。
  • 板载意法半导体(ST)MEMS 微型传感器:
    • 飞行时间测距与手势检测传感器
    • 温度传感器
  • 512Mbit 八线 SPI(OctoSPI)NOR 闪存
  • 512Mbit 十六线 SPI(HexadecaSPI)伪静态随机存储器(PSRAM)
  • 4GB 嵌入式多媒体卡(eMMC)闪存
  • 2 路用户自定义 LED 指示灯
  • 自定义按键 + 复位按键
  • 板载接口:
    • Micro-B 接口 ST-LINK 调试口
    • USB TypeC® 接口
    • 两组 2.54mm 间距双排扩展排针,用于外设原型开发
    • 音频 MEMS 子板扩展接口(适配型号:STM32U5G9J-DK1)
    • MIPI10 接口
    • 10 针 TagConnect™ 预留焊盘
  • 多方式灵活供电:ST-LINK USB 总线供电、Type-C 接口供电、外部电源供电
  • 板载 STLINK-V3E 调试 / 烧录器,支持 USB 多设备枚举:大容量存储、虚拟串口、调试接口
  • 配套 STM32CubeU5 固件库,提供全套免费开源软件库与工程示例
  • 兼容主流开发环境(IDE):IAR、MDK-ARM、STM32CubeIDE 等

· 1.TrustZone:ARM 硬件级安全隔离技术

· 2.SMPS:开关电源,提升低功耗工况能效

· 3.Octo-SPI / Hexadeca-SPI:高速并行 SPI 总线,大屏 / 高速外设常用

· 4.eMMC:嵌入式固态存储,稳定大容量存储方案

· 5.ST-LINK-V3E:ST 官方调试烧录工具

· 6.Virtual COM:虚拟串口,调试日志打印常用
