计算机网络——运输层

文章目录

一、运输层概述

二、UDP和TCP的对比

三、TCP

四、结语

---

一、运输层概述

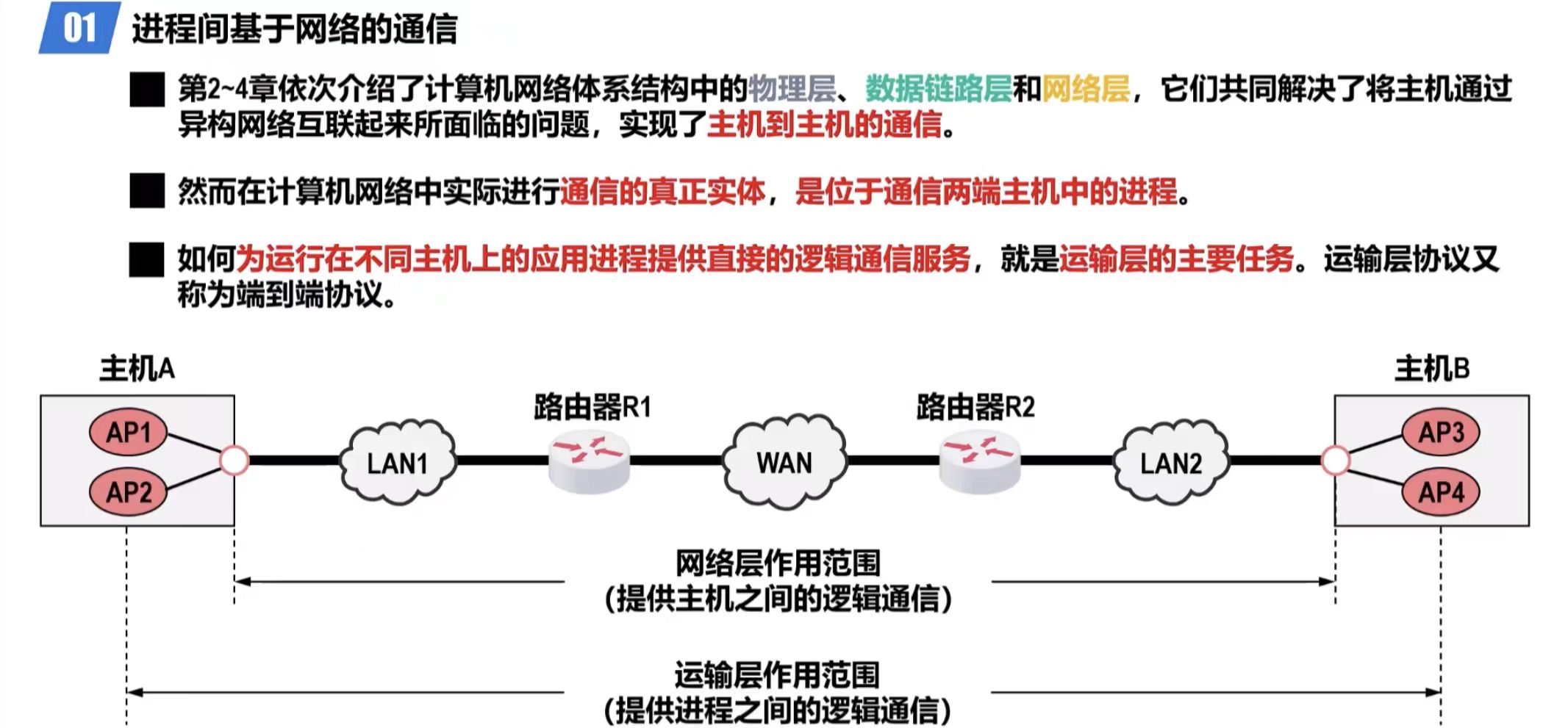

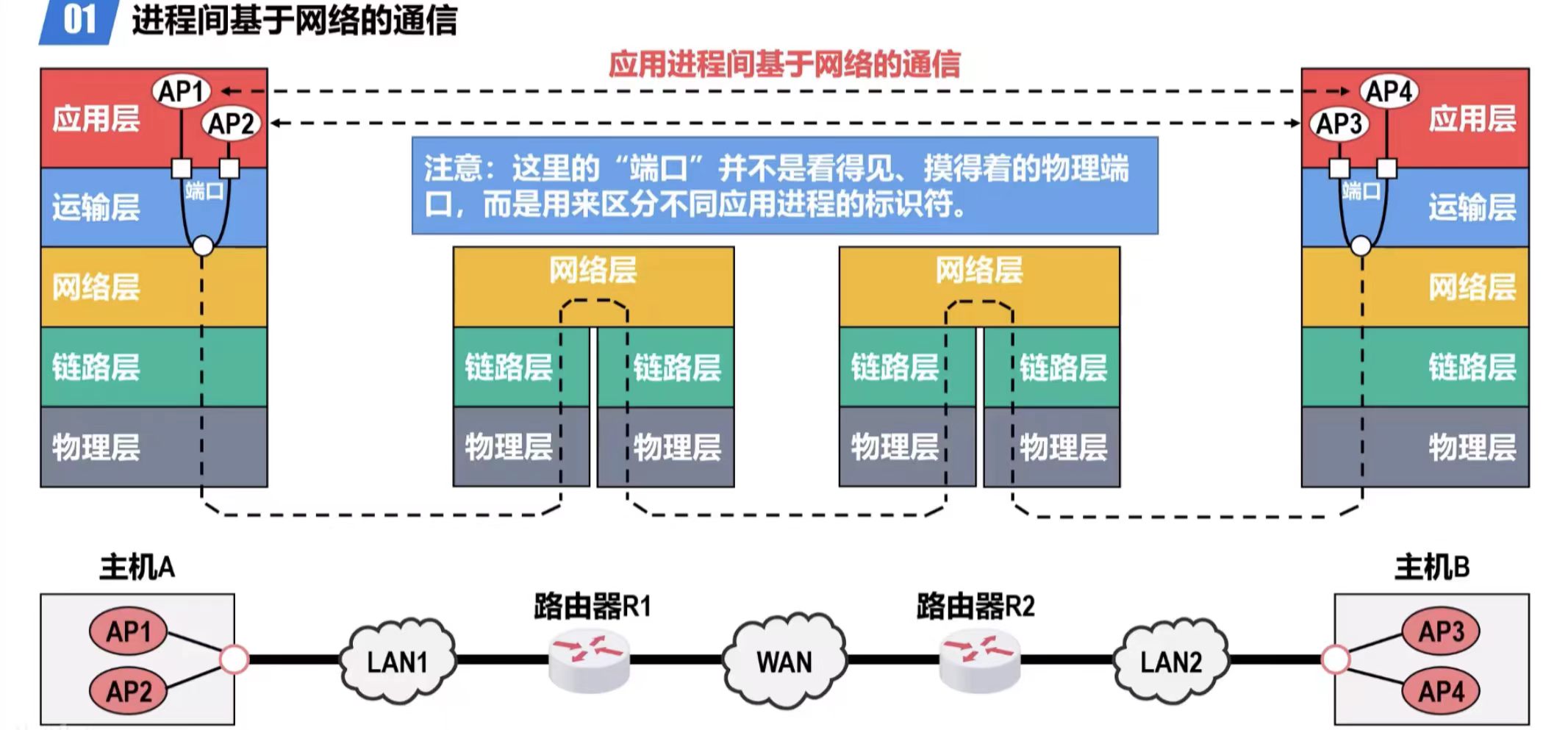

1.1 进程间基于网络的通信

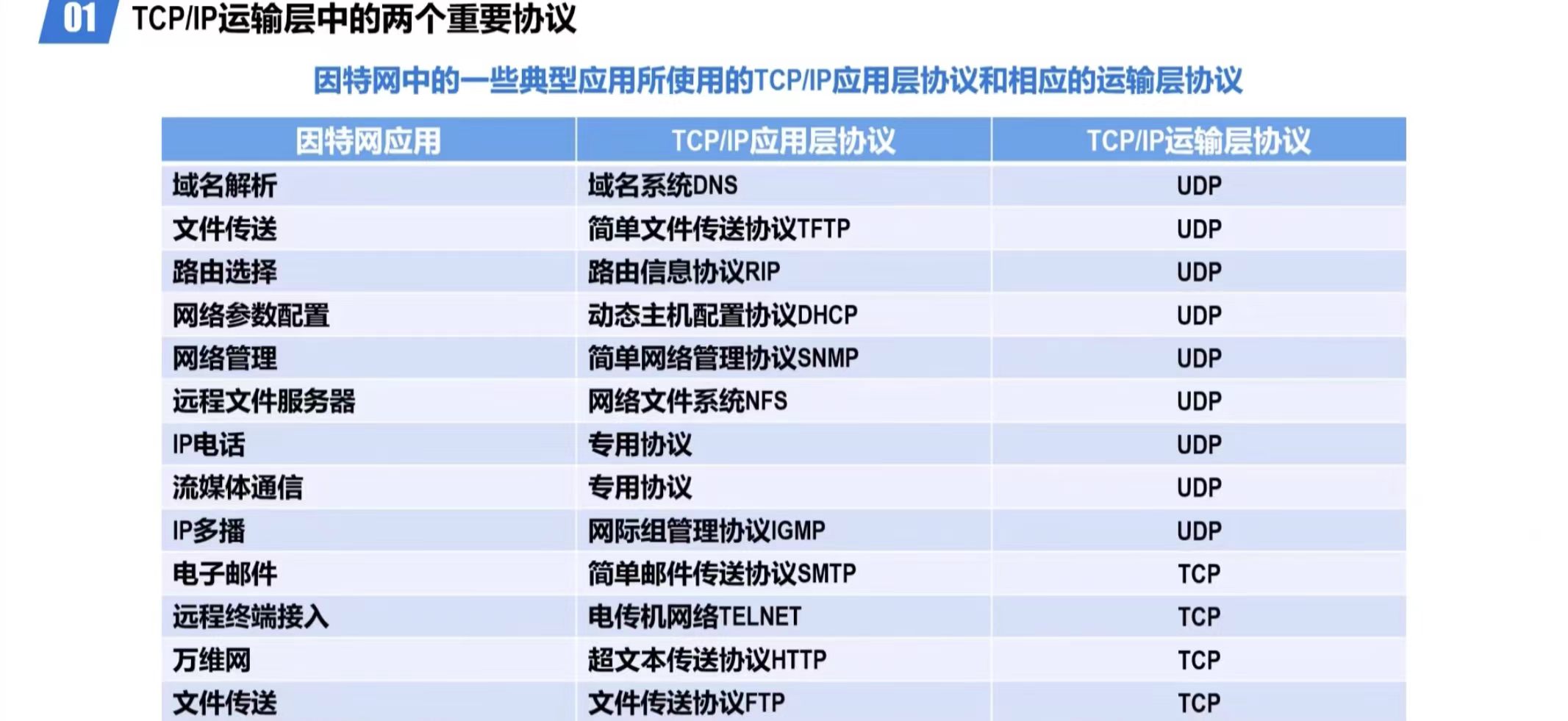

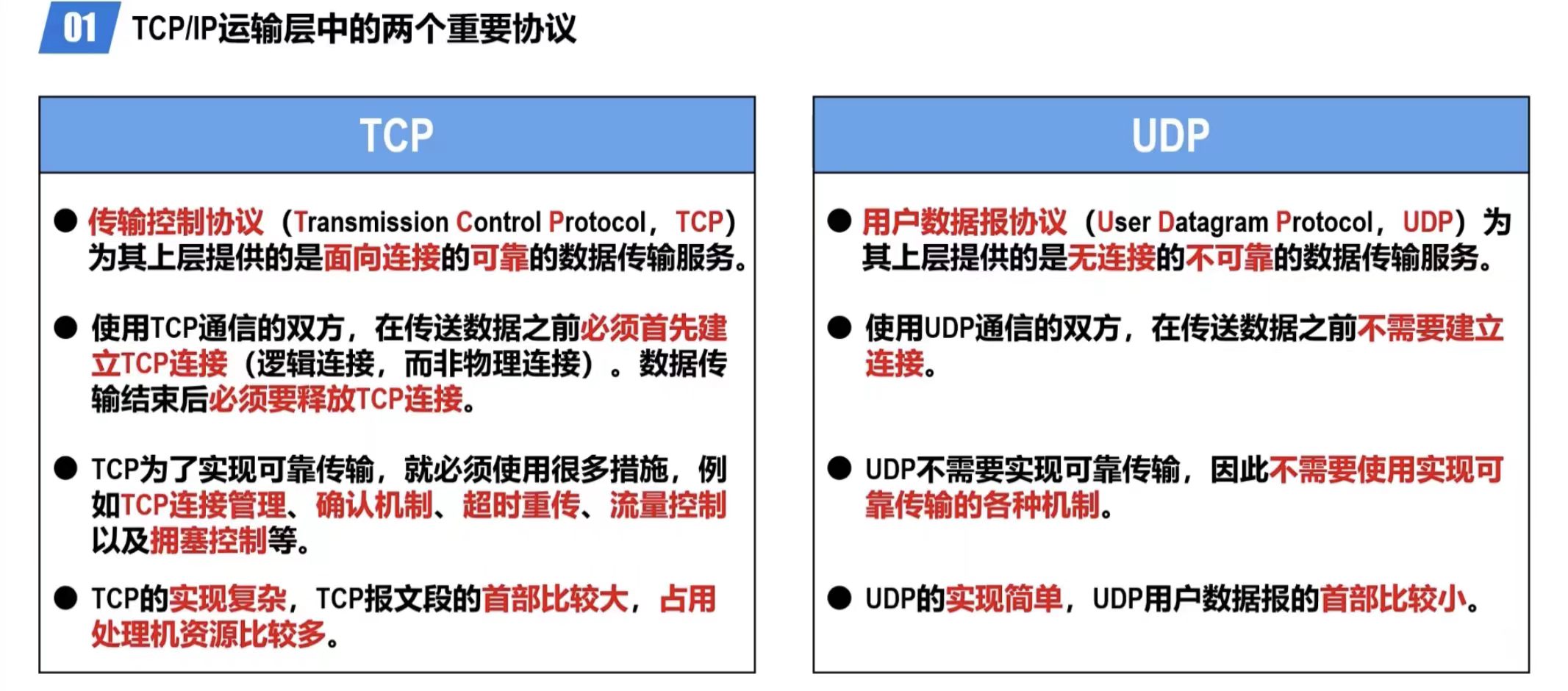

1.2 TCP/IP体系结构运输层中的两个重要协议

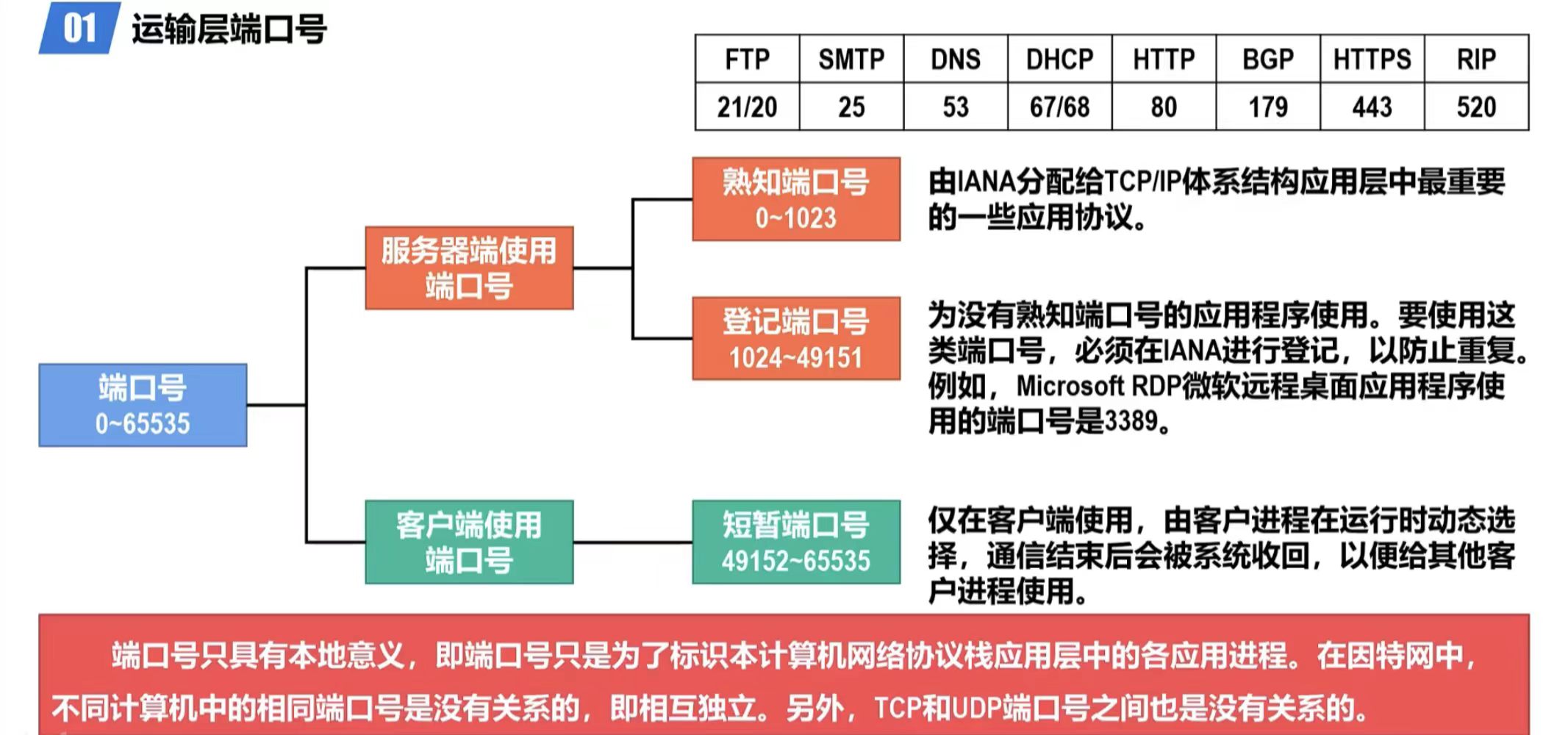

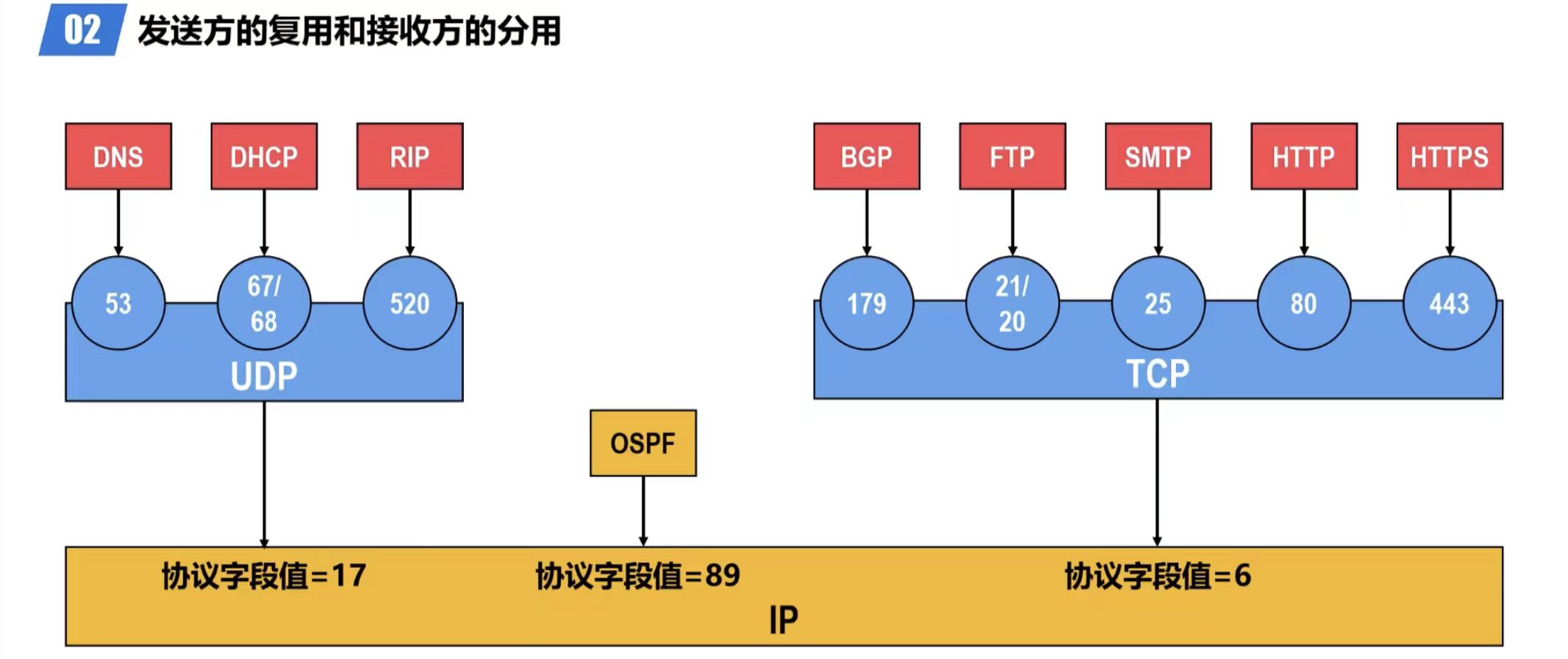

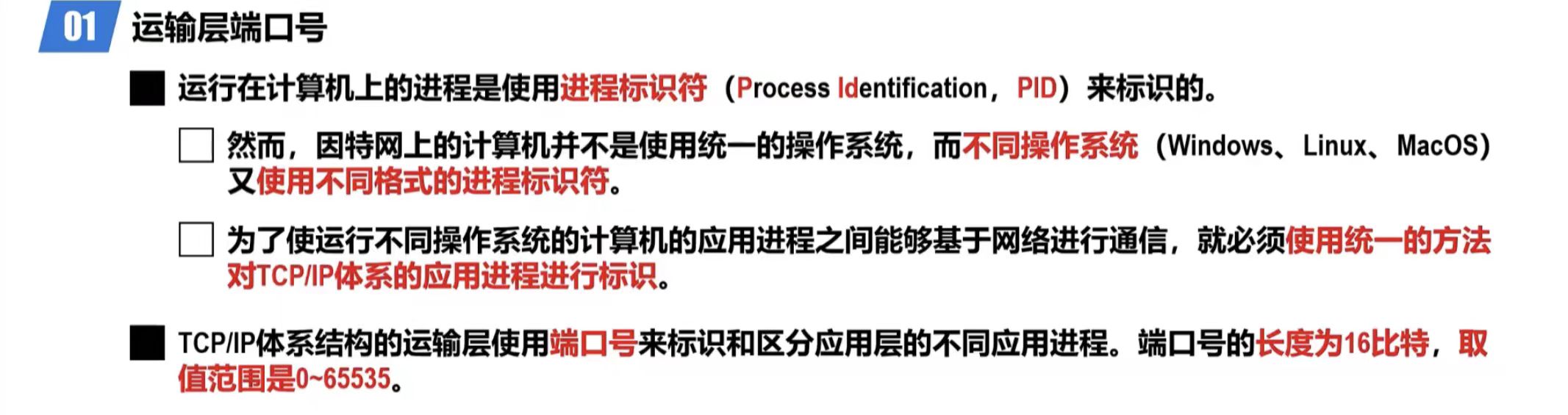

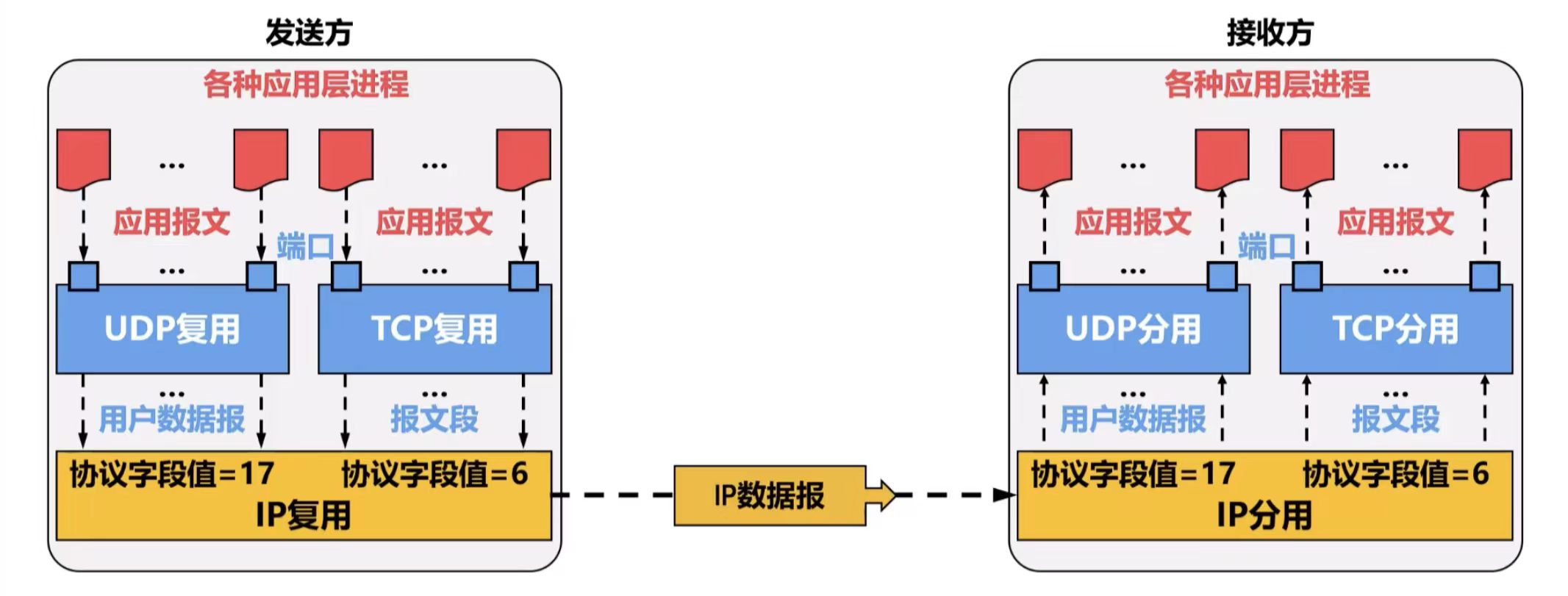

1.3 运输层端口号、复用与分用的概念

二、UDP和TCP的对比

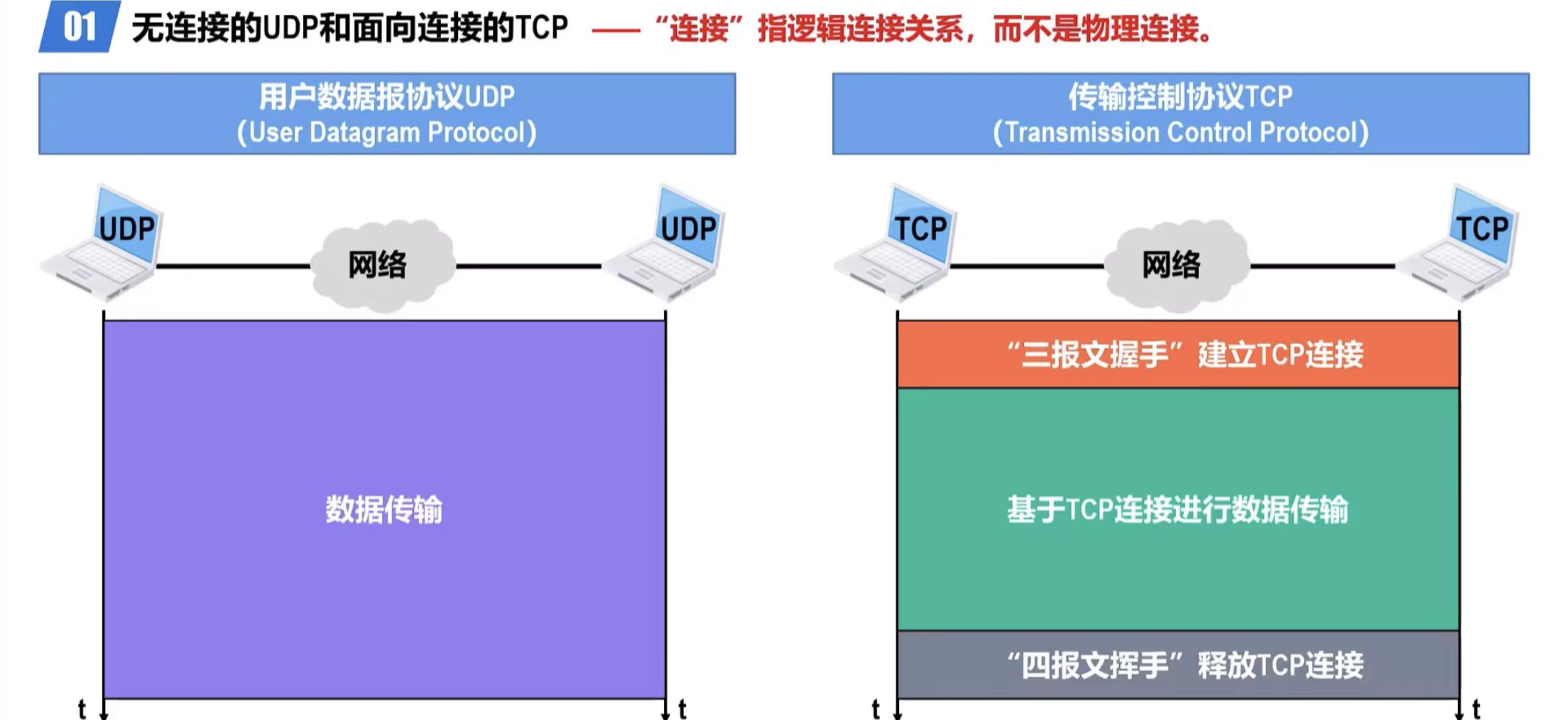

2.1 无连接的UDP和面向连接的TCP

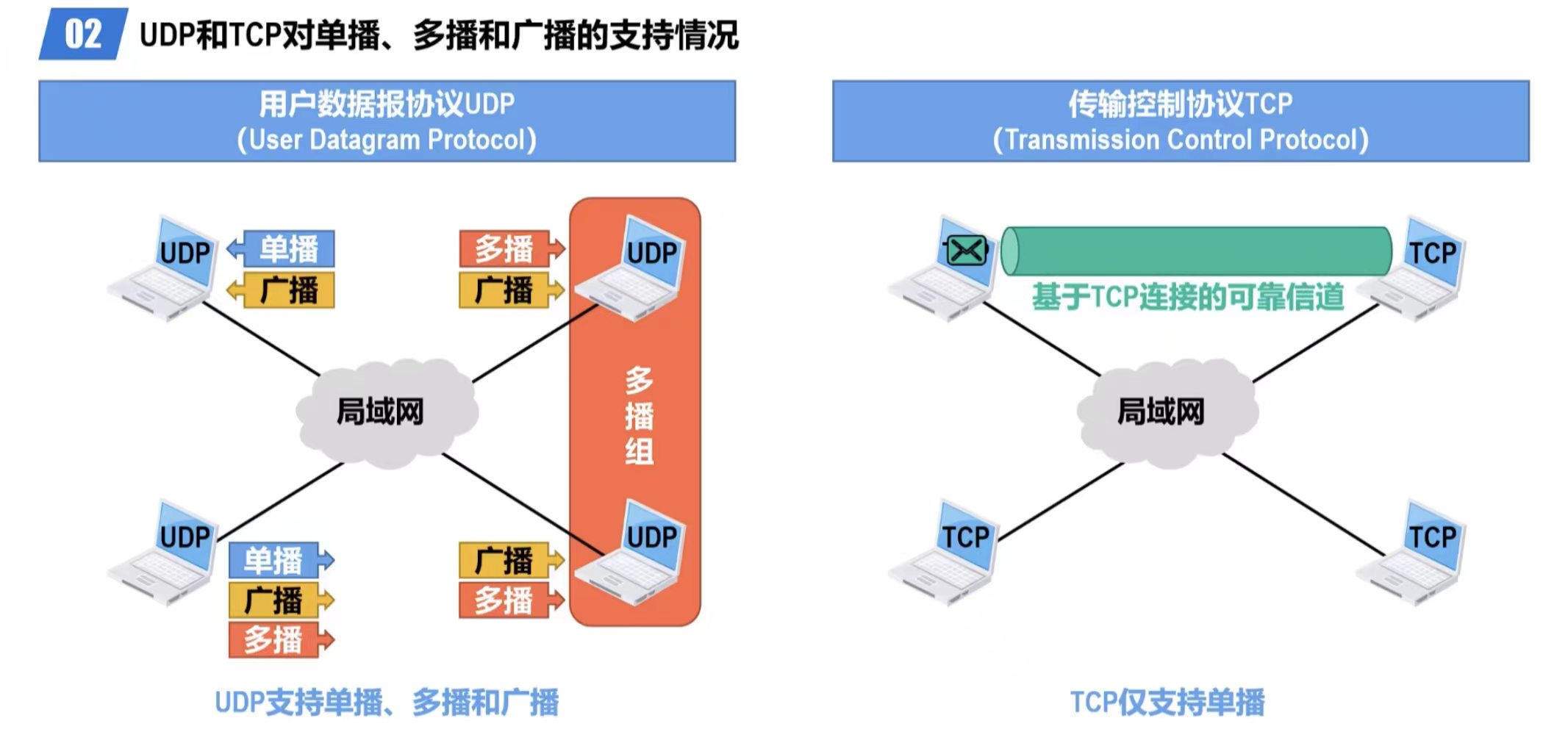

2.2 UDP和TCP对单播、多播和广播的支持情况

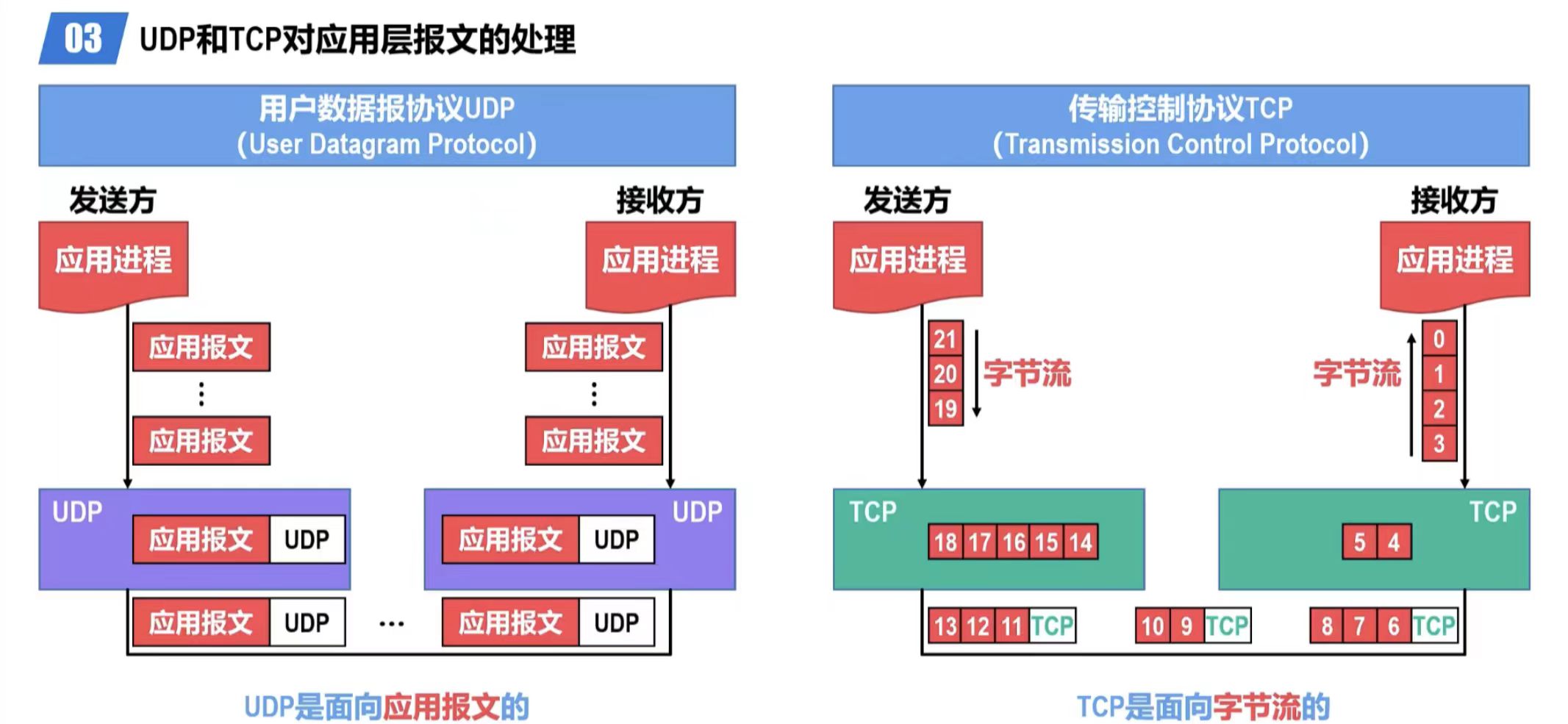

2.3 UDP和TCP对应用层报文的处理

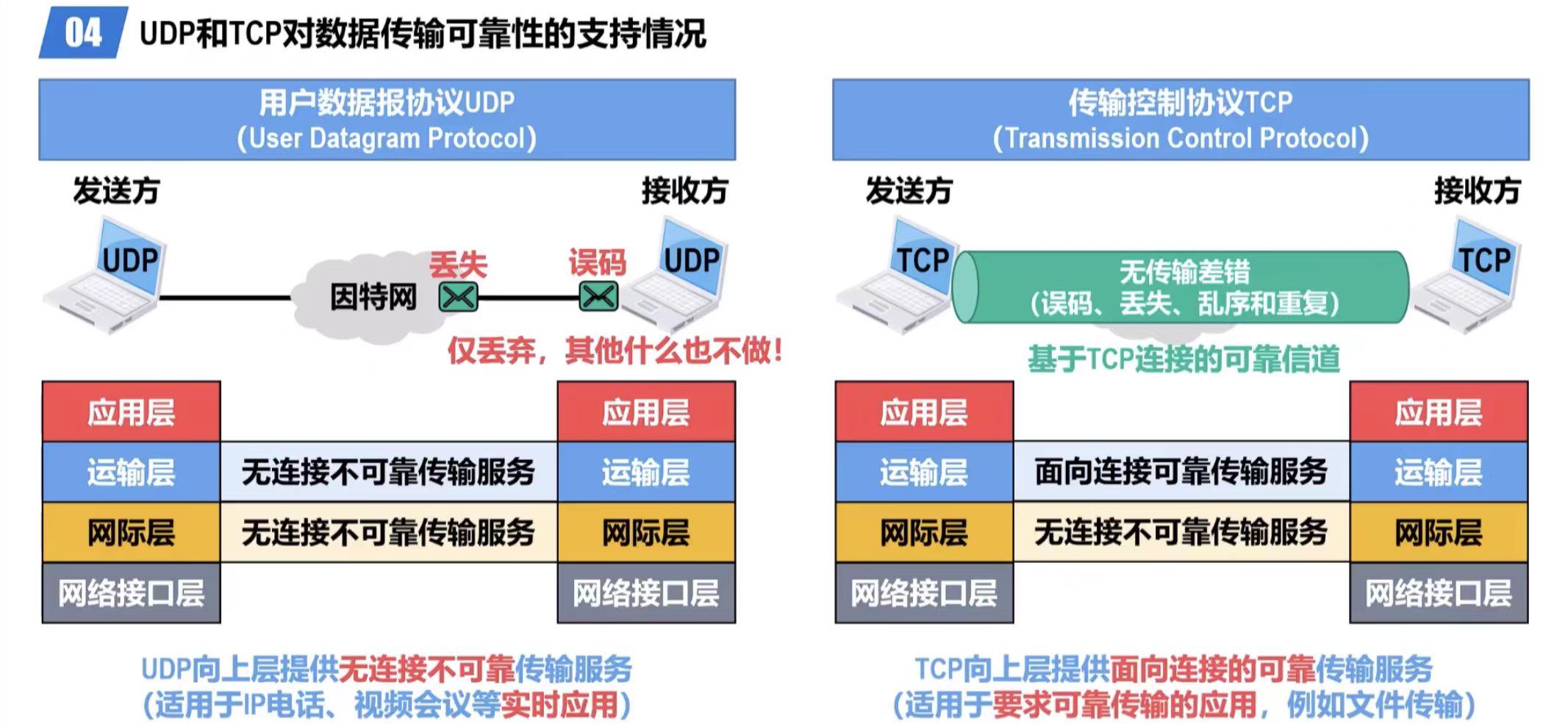

2.4 UDP和TCP对数据传输可靠性的支持情况

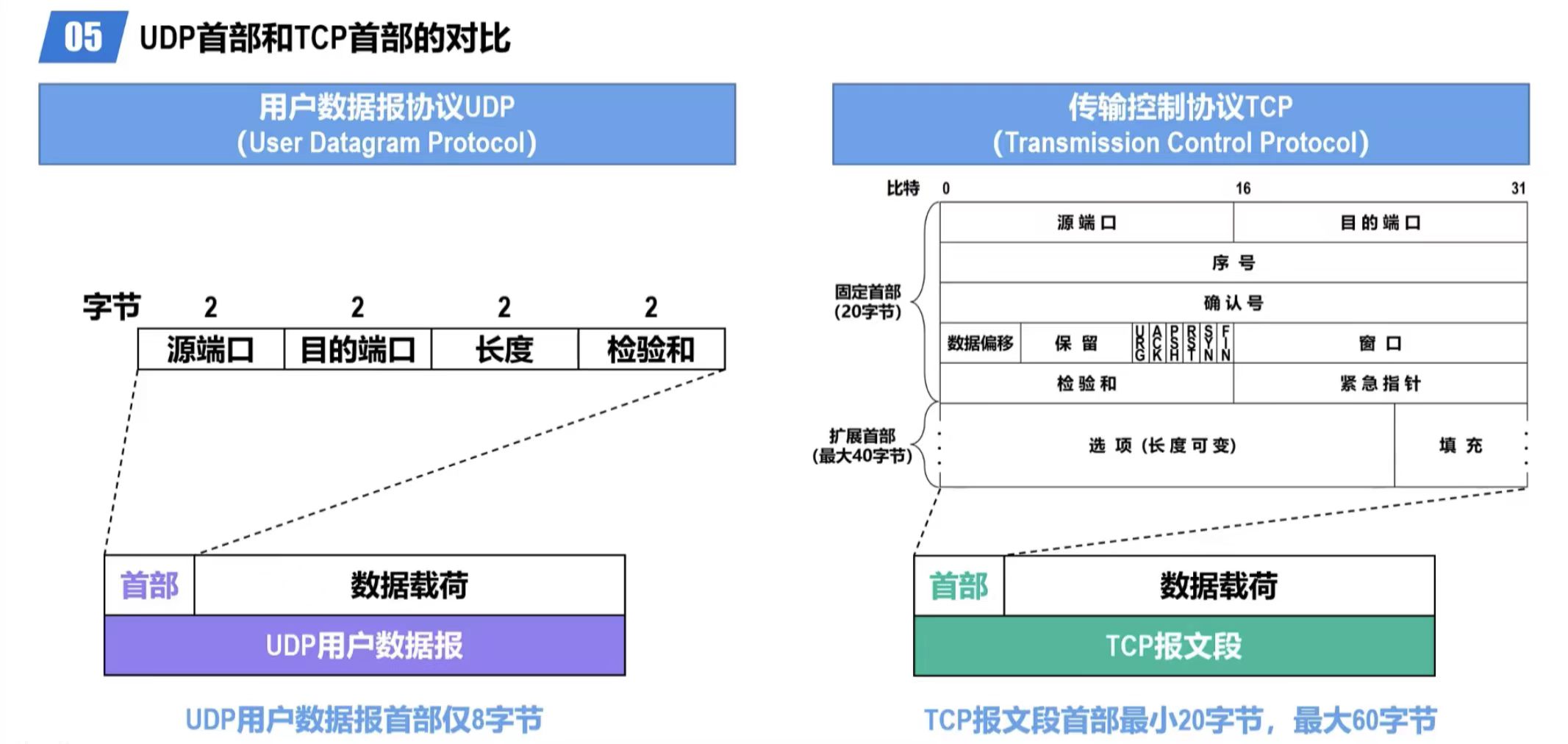

2.5 UDP首部和TCP首部的对比

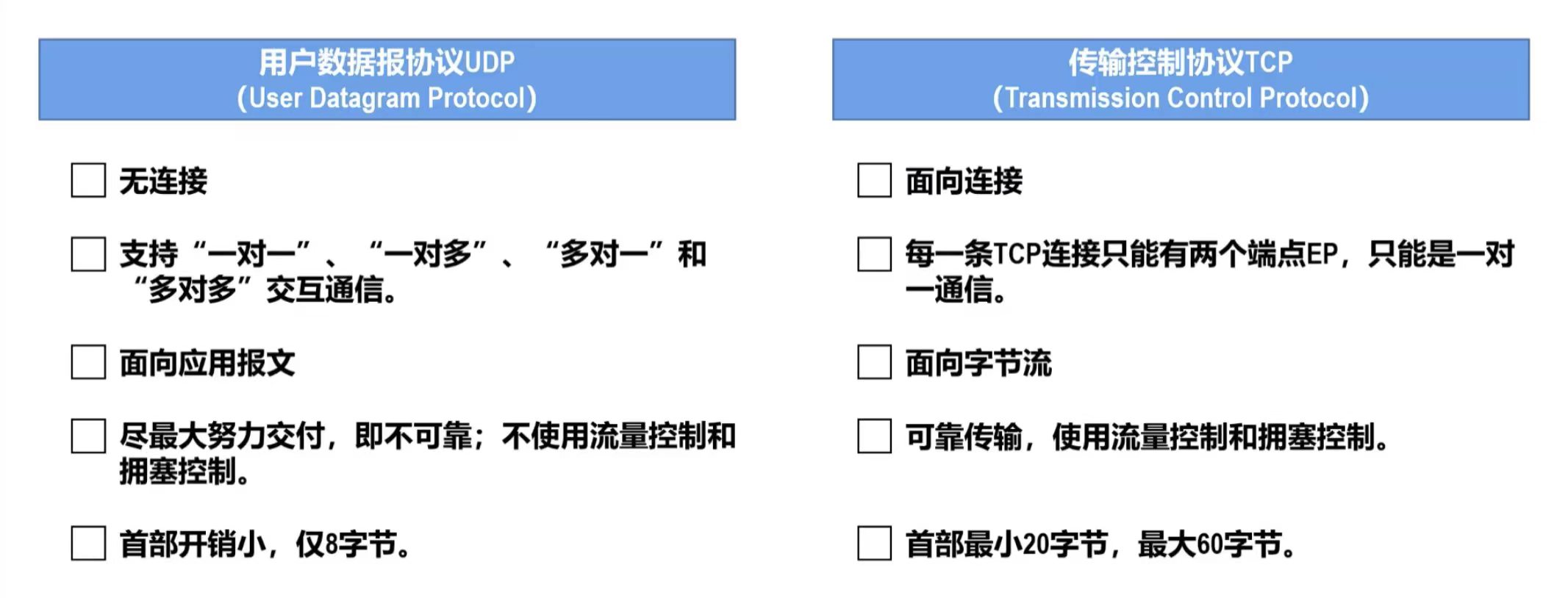

对比总结：

三、TCP

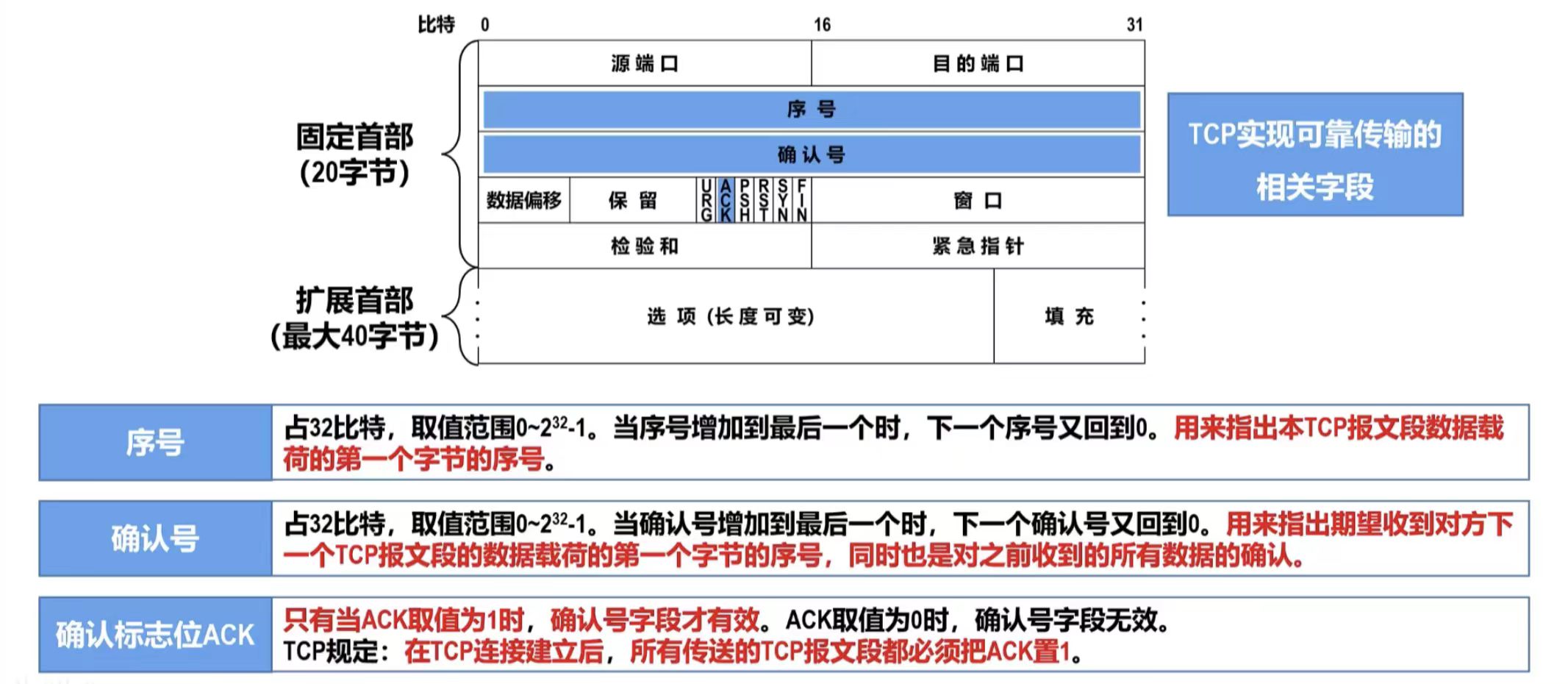

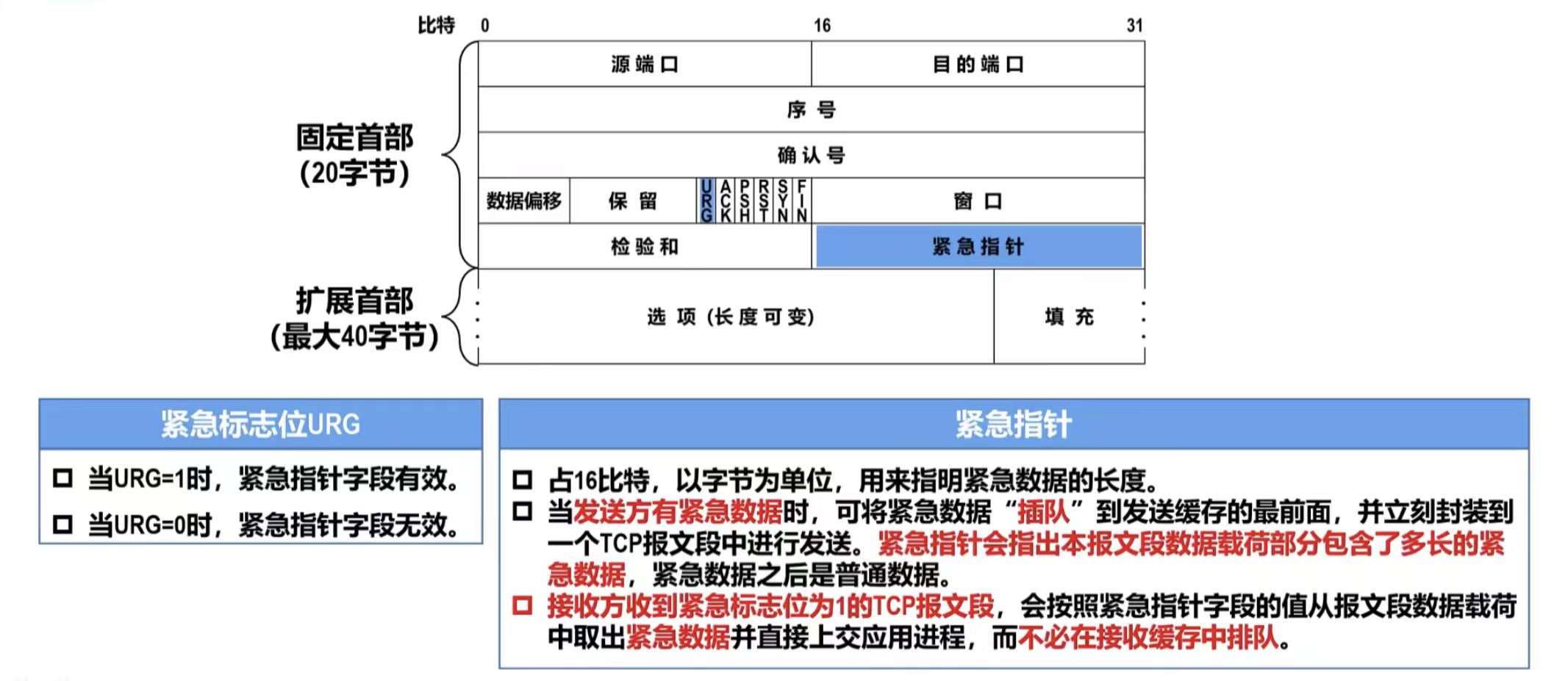

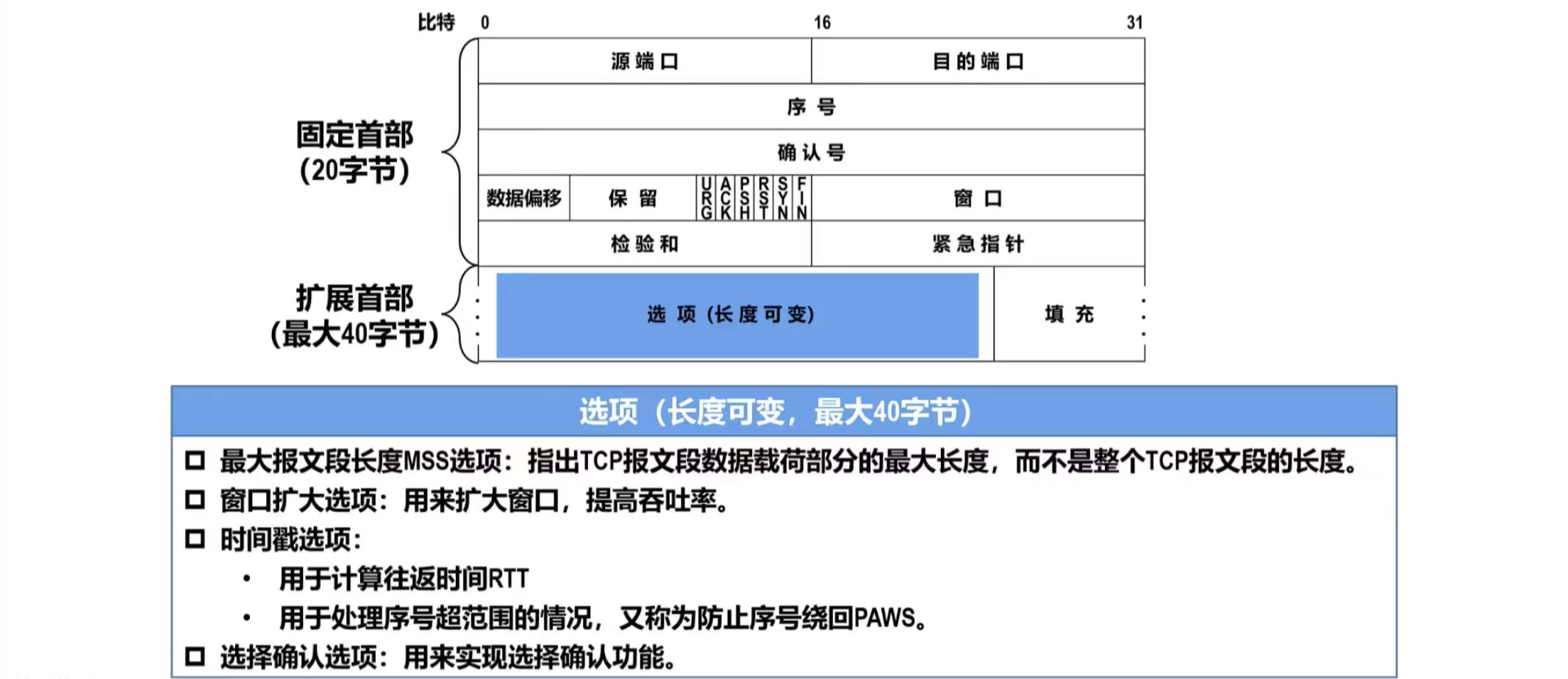

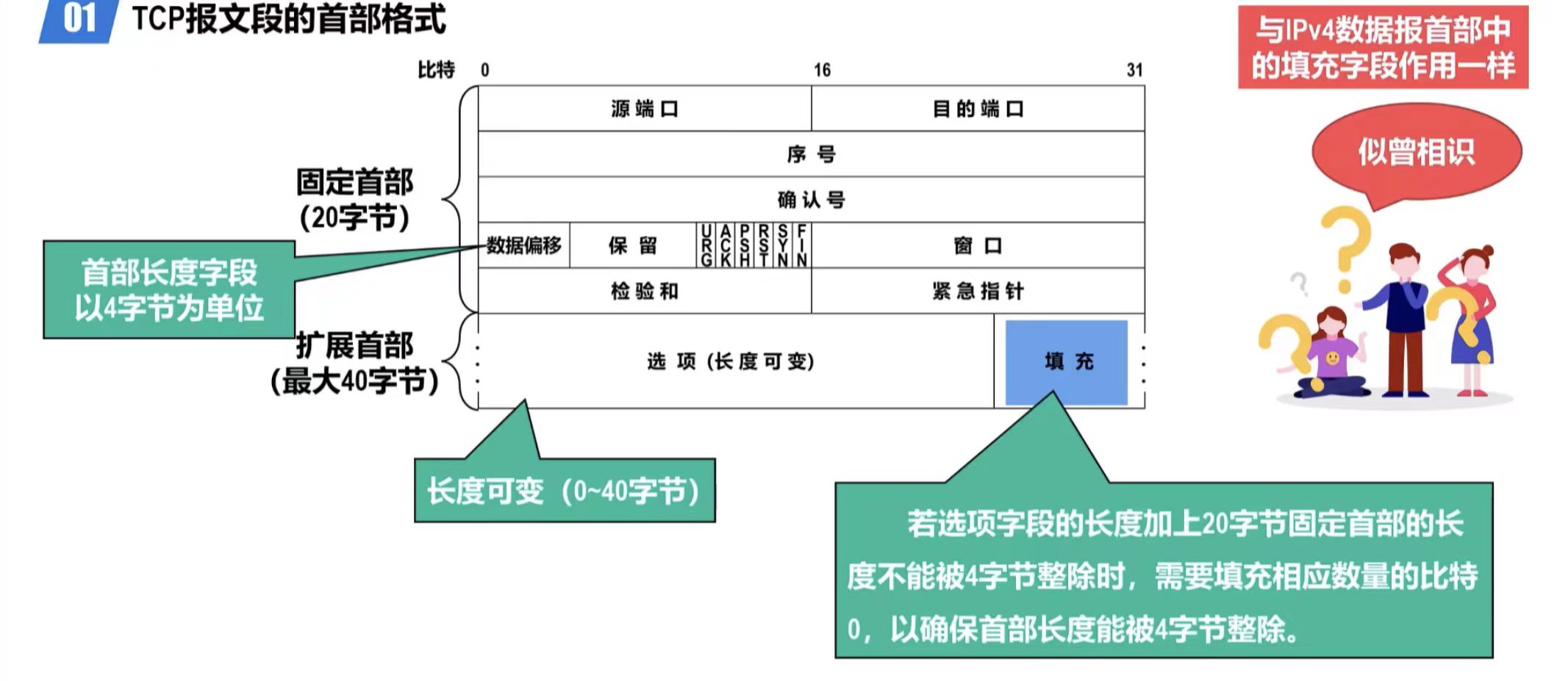

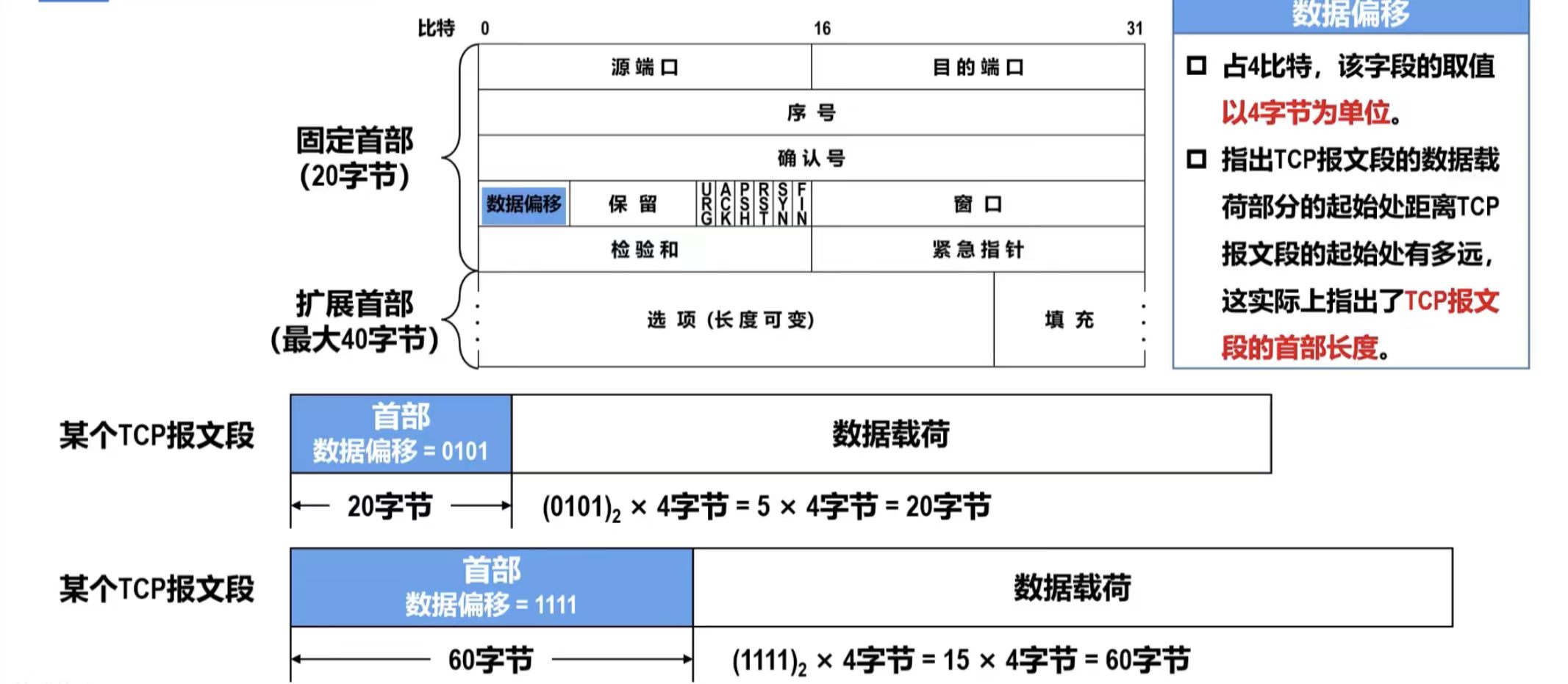

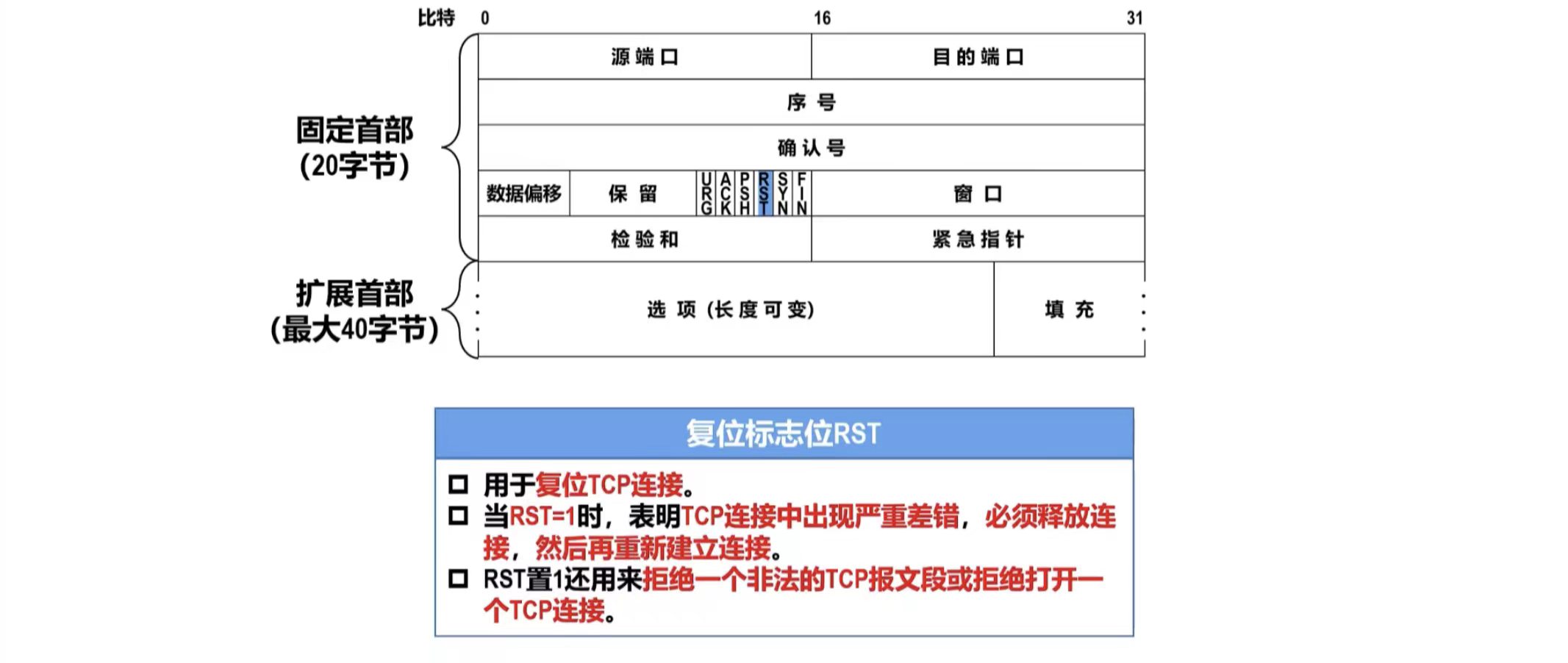

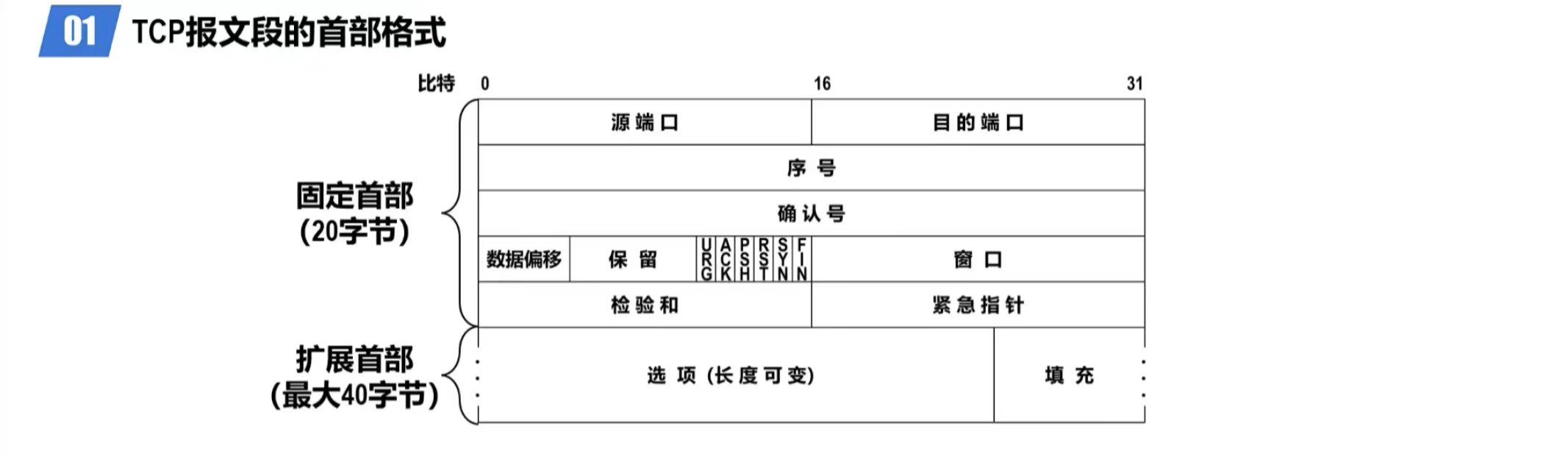

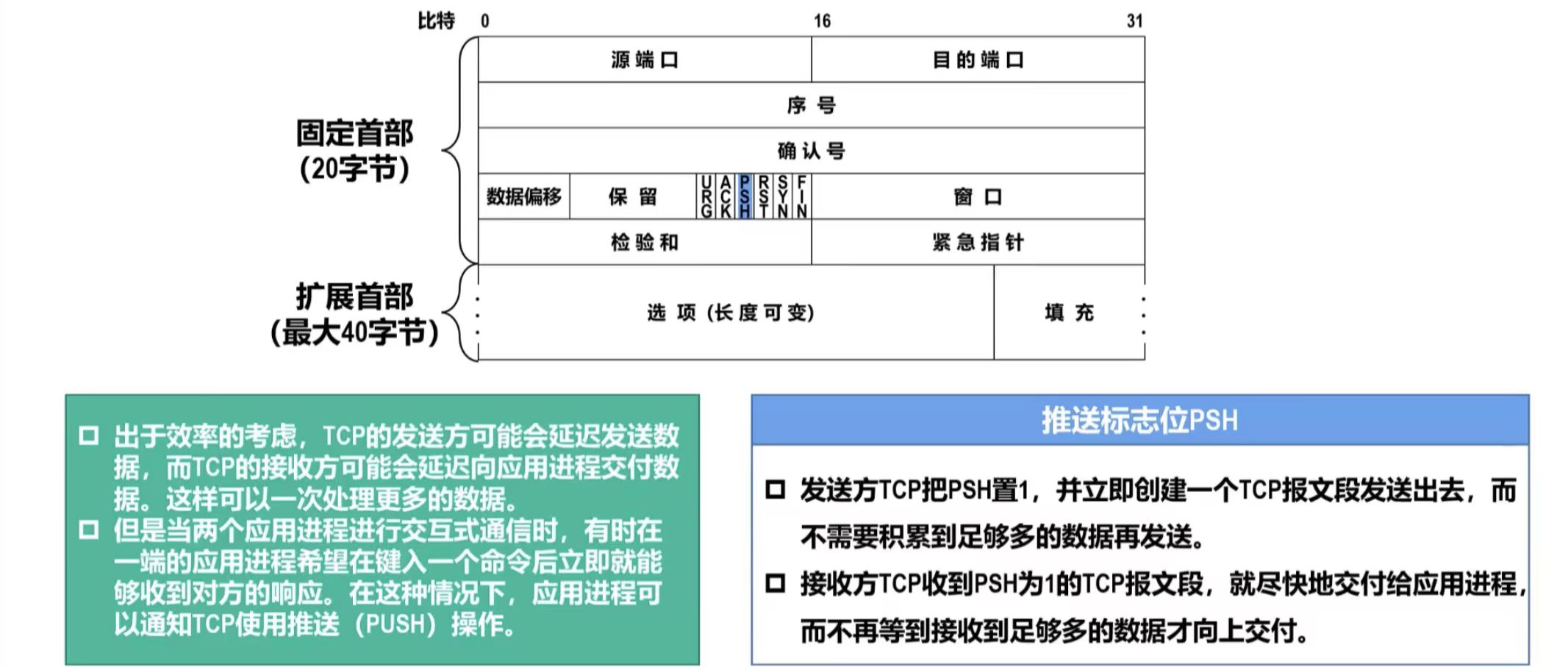

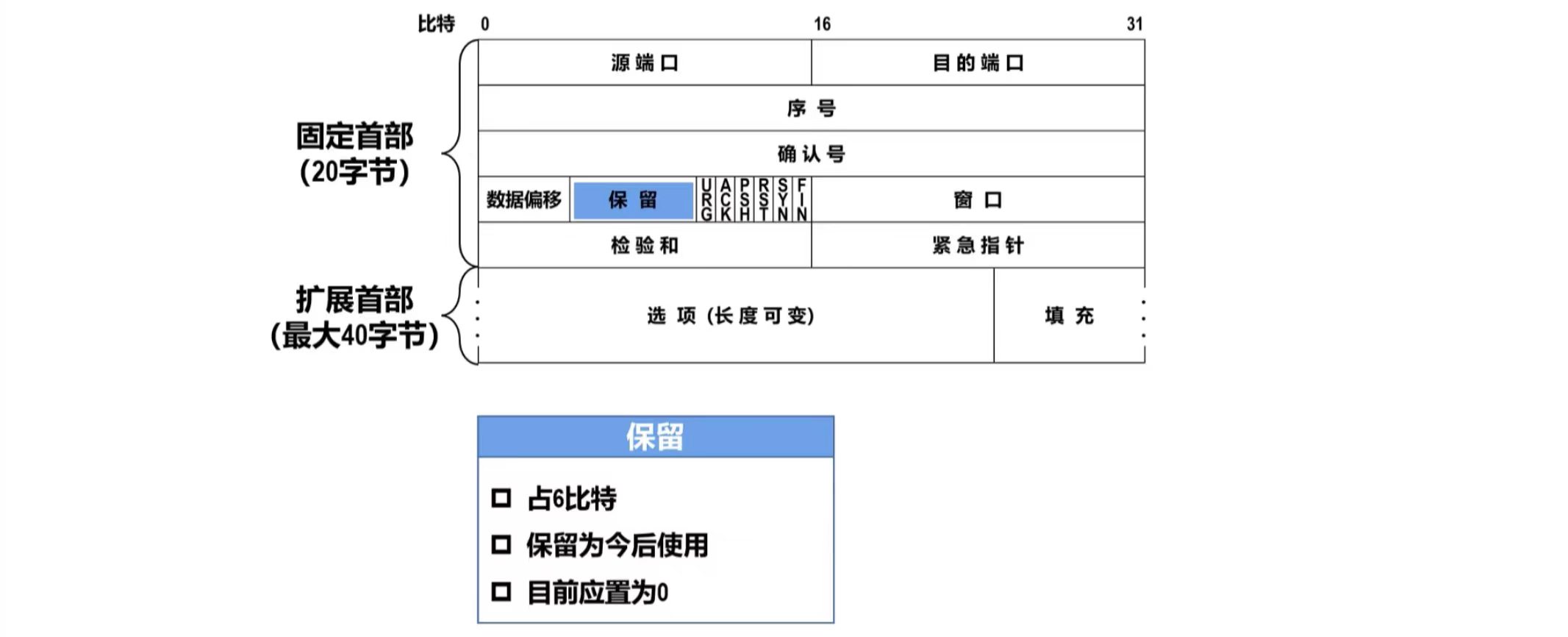

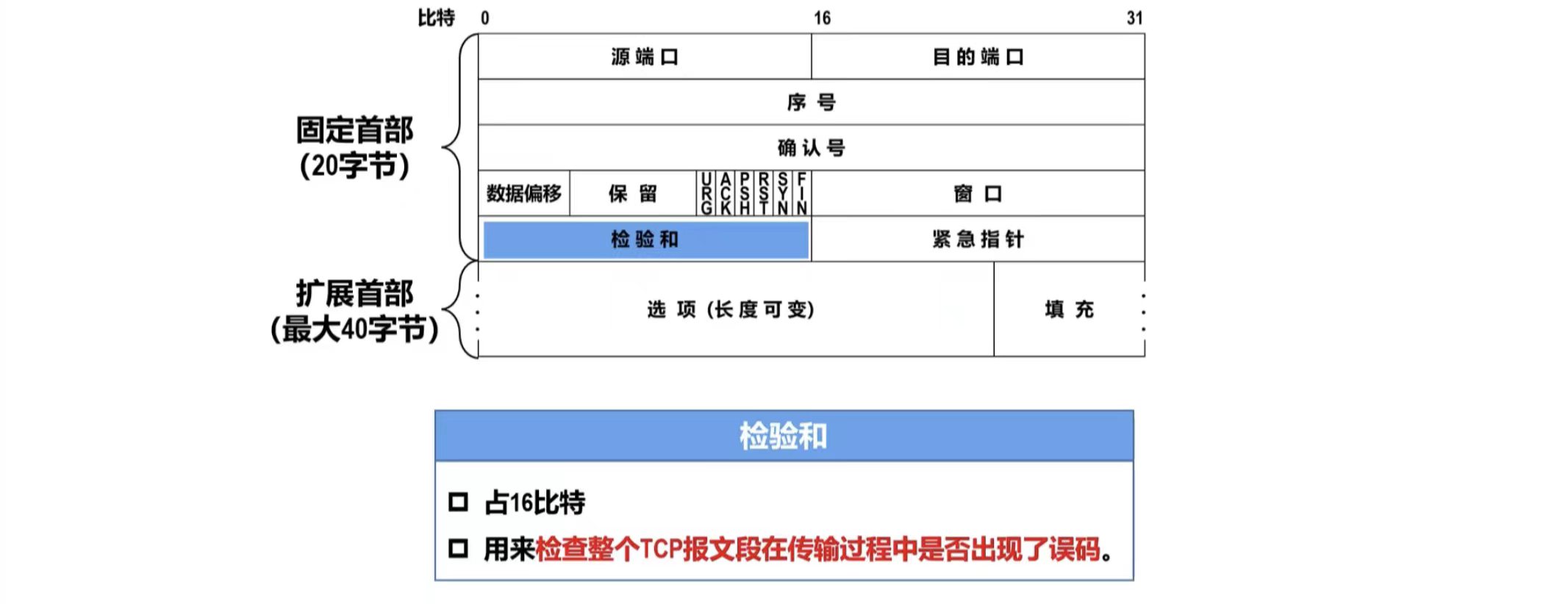

3.1 TCP报文段的首部格式

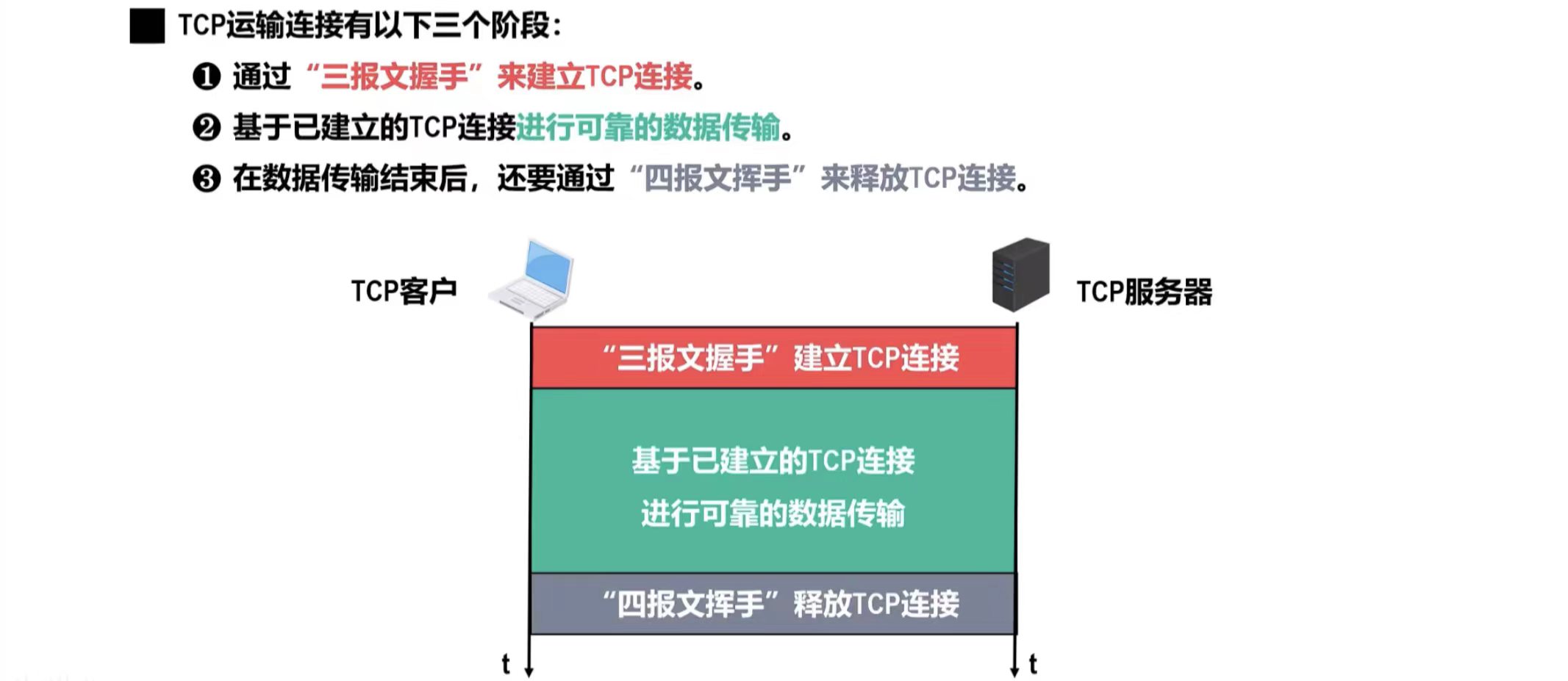

3.2 TCP的运输连接管理

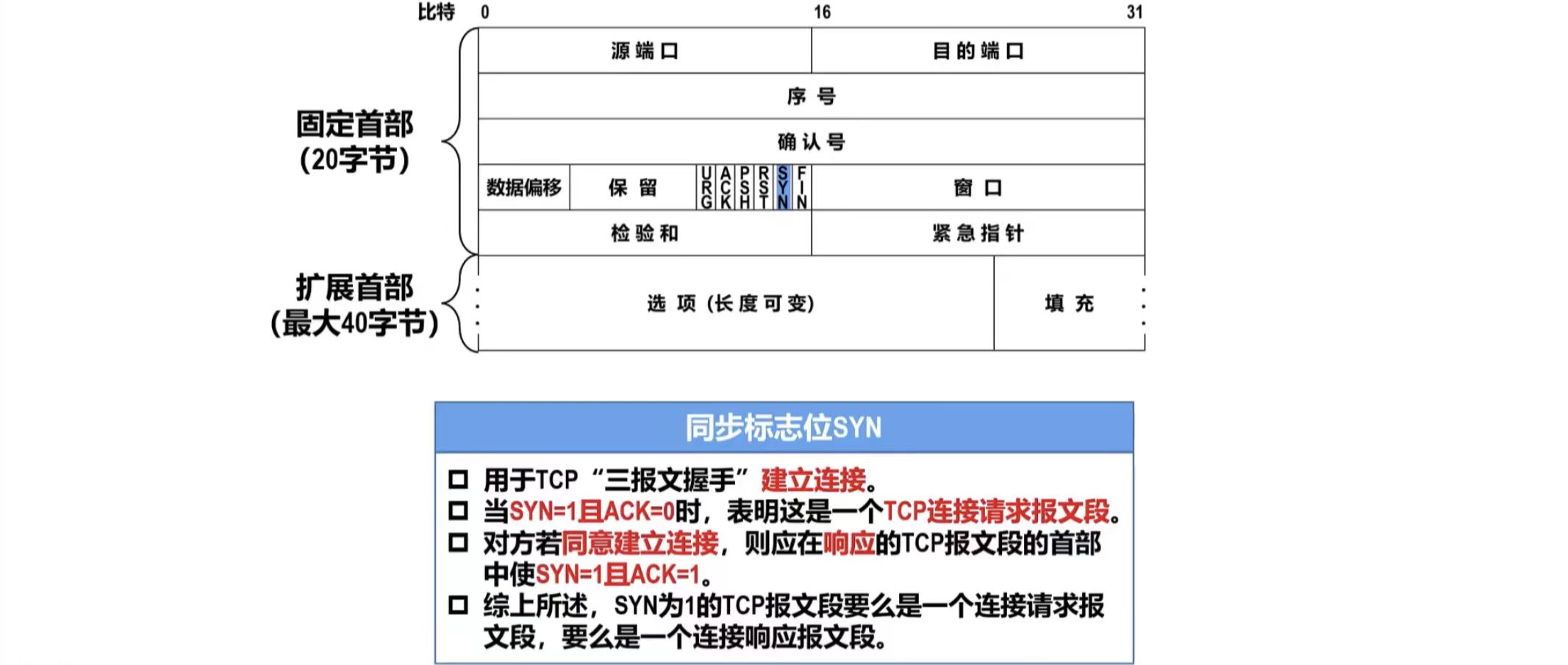

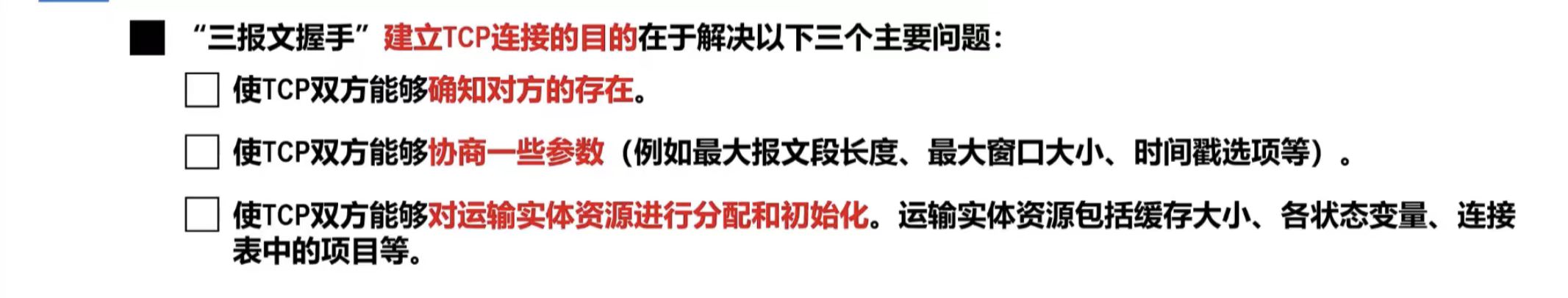

3.2.1 "三次握手"建立TCP连接

"三次握手"完整流程：

1. 第一次握手（客户端 → 服务端）

客户端发送 SYN 报文，携带客户端初始序列号 ISN(c)

→ 客户端进入 SYN_SENT 状态

2. 第二次握手（服务端 → 客户端）

服务端收到 SYN，回复：

SYN + ACK

• SYN：服务端也要同步连接

• ACK：确认客户端报文，确认号 = 客户端ISN + 1

携带服务端初始序列号 ISN(s)

→ 服务端进入 SYN_RCVD 状态

3. 第三次握手（客户端 → 服务端）

客户端收到 SYN+ACK，发送 ACK 报文

确认号 = 服务端ISN + 1

→ 客户端进入 ESTABLISHED（已连接）

→ 服务端收到此 ACK 后，也进入 ESTABLISHED

连接建立完成，开始传输数据。

注：

为什么是三次，不是两次？

1. 两次握手隐患

服务端收到客户端SYN就直接建立连接，

如果客户端失效的延迟SYN报文到达服务端，服务端会错误建立无效连接，浪费资源（半开连接）。

2. 三次握手

需要客户端最后一次ACK确认，避免过期无效连接，保证双方收发都正常。

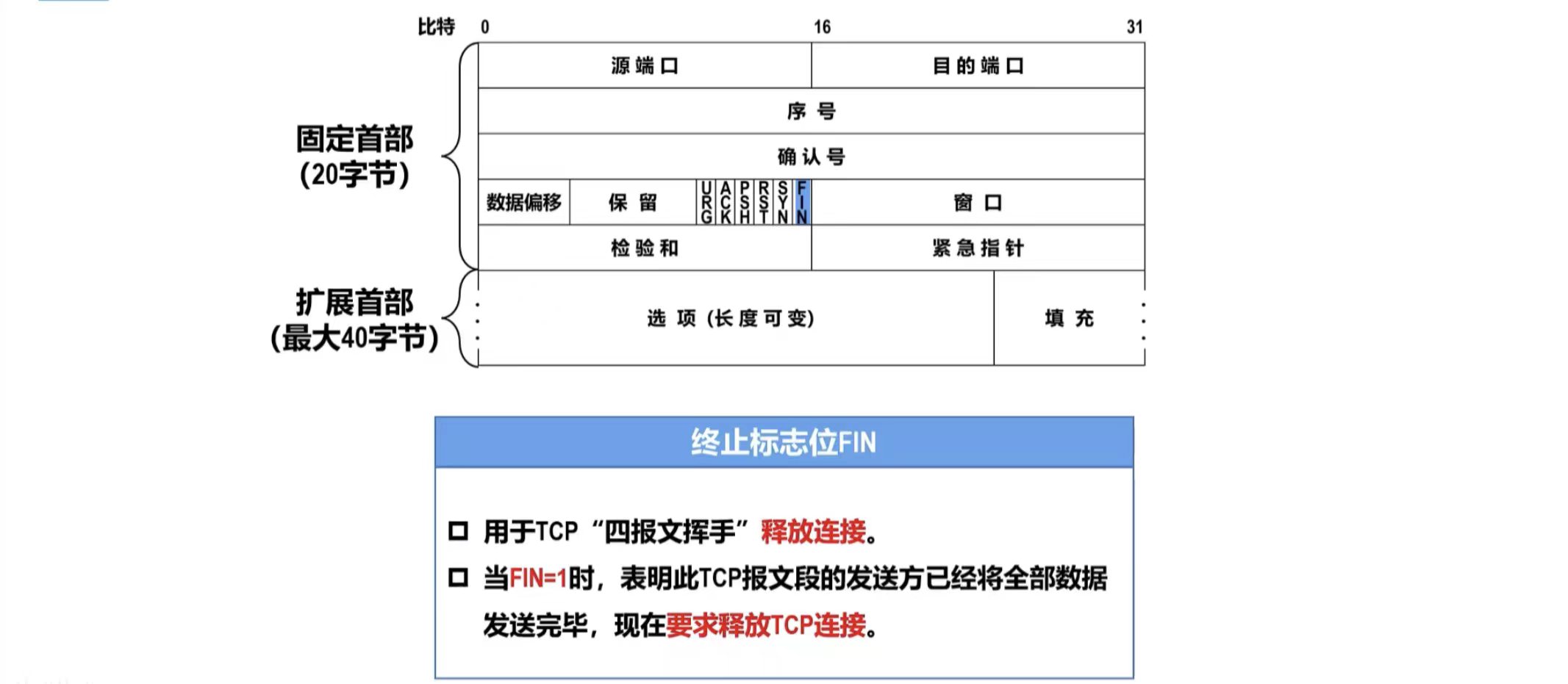

3.2.2 "四次挥手"释放TCP连接

四次挥手流程：

1. 第一次挥手：主动方 → 被动方（FIN）

主动关闭方（客户端/服务端都行）发送 FIN，表示：我不再发数据了

进入： FIN_WAIT_1

2. 第二次挥手：被动方 → 主动方（ACK）

被动方收到 FIN，回复 ACK 确认关闭请求

此时：主动方不能发数据，但还能收数据（半关闭状态）

主动方进入： FIN_WAIT_2

被动方进入： CLOSE_WAIT

3. 第三次挥手：被动方 → 主动方（FIN）

被动方数据全部发送完毕，发送 FIN，表示：我也不发数据了

进入： LAST_ACK

4. 第四次挥手：主动方 → 被动方（ACK）

主动方收到 FIN，回复 ACK

• 被动方收到 ACK：直接进入 CLOSED 彻底断开

• 主动方等待 2MSL 时长后，进入 CLOSED

关键问题：

1. 为什么建立是三次，断开要四次？

• 建连：SYN + ACK 可以合并，一次报文完成

• 断连：被动方收到 FIN 后，可能还有剩余数据要发，不能立刻发FIN，必须先发ACK，等数据发完再发FIN，因此多一步

2. 为什么主动方要等 2MSL？

• 保证最后一次 ACK 能被对方收到

• 防止残留延迟报文，避免下次连接受干扰

3.3 TCP的流量控制

3.3.1 TCP流量控制的基本概念

• TCP为应用程序提供了流量控制（Flow Control）机制，以解决因发送方发送数据太快而导致接收方来不及接收，造成接收方的接收缓存溢出的情况。
• 流量控制的基本方法：接收方根据自己的接收能力（接收缓存的可用空间大小）控制发送方的发送速率。

3.3.2 TCP的流量控制方法

TCP 流量控制（Flow Control）的核心目的，是匹配发送方和接收方的处理速度，防止接收方缓冲区溢出，导致数据丢失。

主要方法有以下三种：

1. 滑动窗口（Sliding Window）------ 核心机制

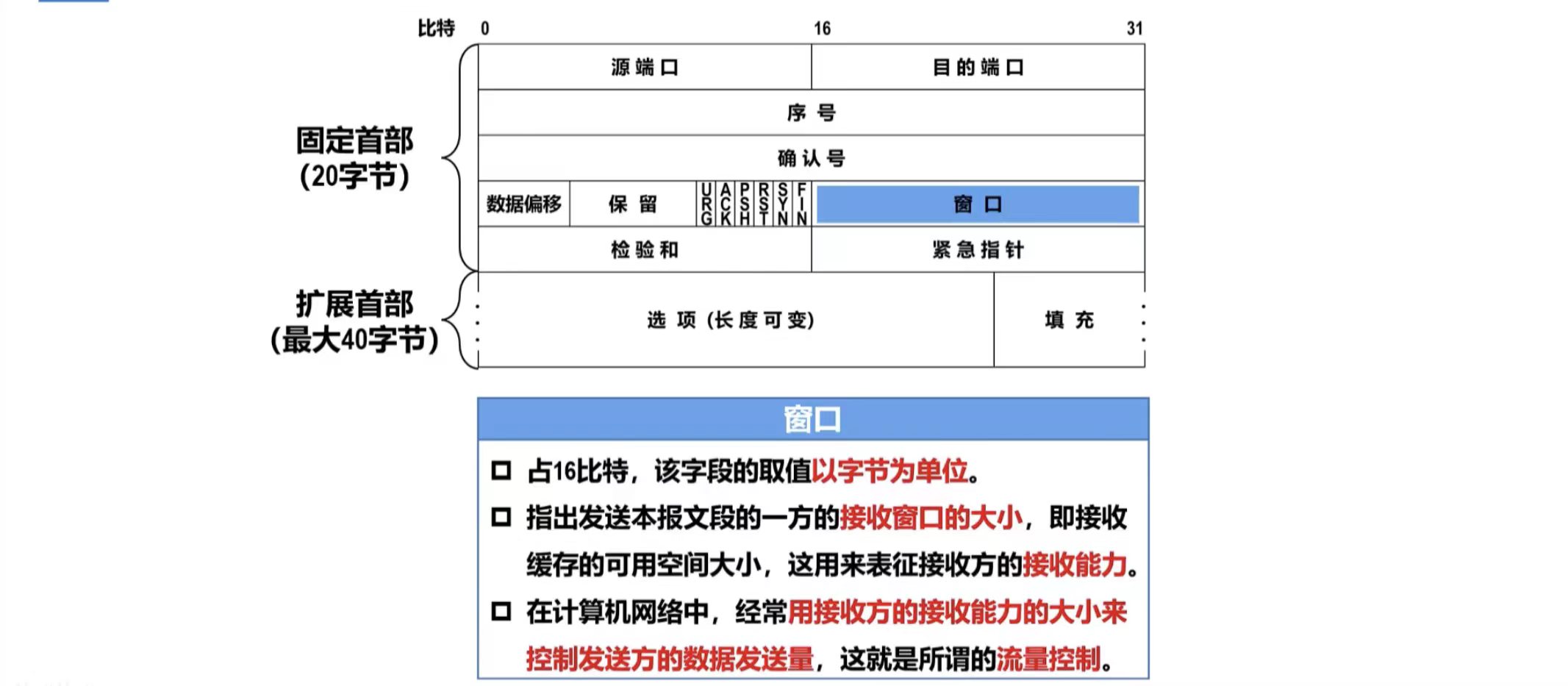

这是流量控制的基础。接收方会在 TCP 头部的 窗口大小 字段中，告知发送方自己当前还能接收多少字节的数据（即接收缓冲区 RCV_WINDOW）。

• 原理：发送方只能发送接收方允许范围内的数据。

• 动态调整：随着接收方处理数据、缓冲区腾出空间，窗口大小会动态变大或变小。

• 零窗口：如果接收方缓冲区满了，窗口大小变为 0，发送方必须停止发送，直到窗口打开。

2. 坚持计时器（Persist Timer）------ 解决死锁

当接收方发送了窗口更新（窗口打开），但这个确认报文不幸丢失了，会发生什么？

• 问题：接收方等待发送方发数据，发送方等待接收方的窗口更新，双方陷入死锁。

• 解决：发送方维护一个坚持计时器。当计时器超时，发送方会发送一个窗口探测报文段（Window Probe），询问接收方最新的窗口大小。

3. 慢启动（Slow Start）与 拥塞控制（Congestion Control）------ 额外的网络环境适配

虽然这属于拥塞控制范畴，但它与流量控制紧密相关，共同决定了数据的发送速率。

• 慢启动：连接刚建立时，发送方发送速率（拥塞窗口 cwnd）从 1 开始，每经过一个 RTT（往返时延）就翻倍，快速探索网络带宽。

• 加法增大、乘法减小（AIMD）：当网络出现拥塞（检测到丢包）时，将拥塞窗口减半；在未出现拥塞时，缓慢线性增加窗口大小，使发送速率平稳上升。

总结：TCP 流量控制主要依靠滑动窗口来实现收发双方的速度匹配，并通过坚持计时器防止死锁，辅以拥塞控制机制应对复杂的网络环境。

3.4 TCP的拥塞控制

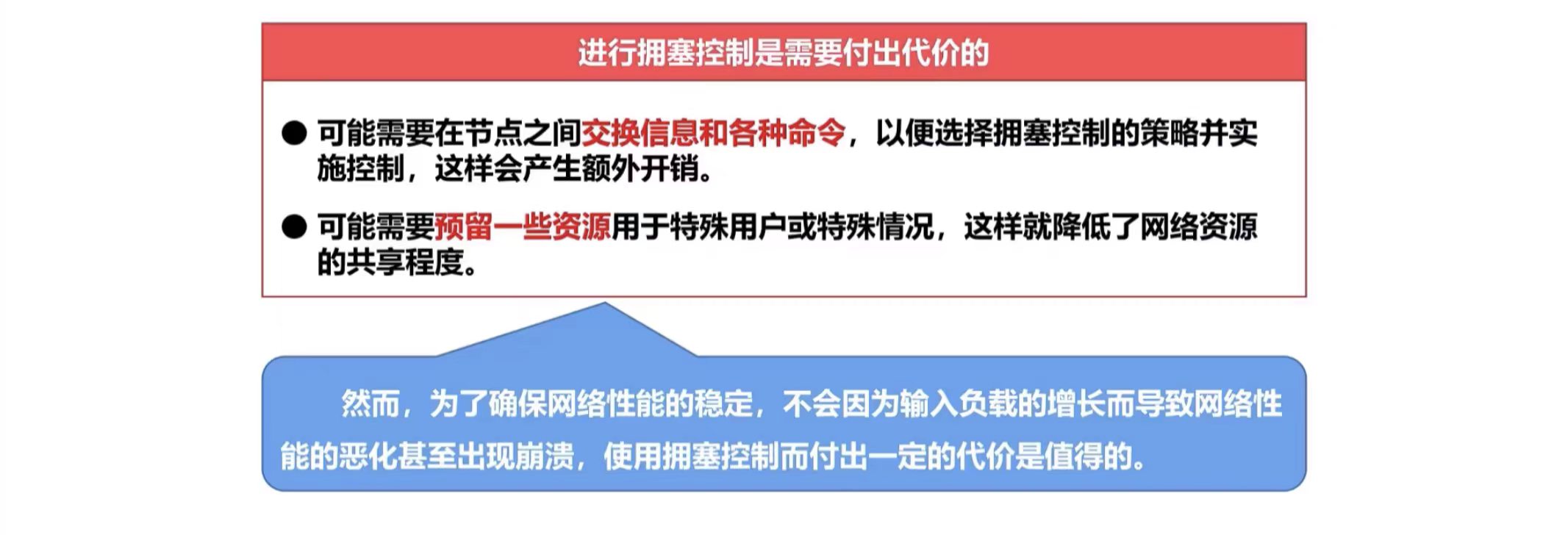

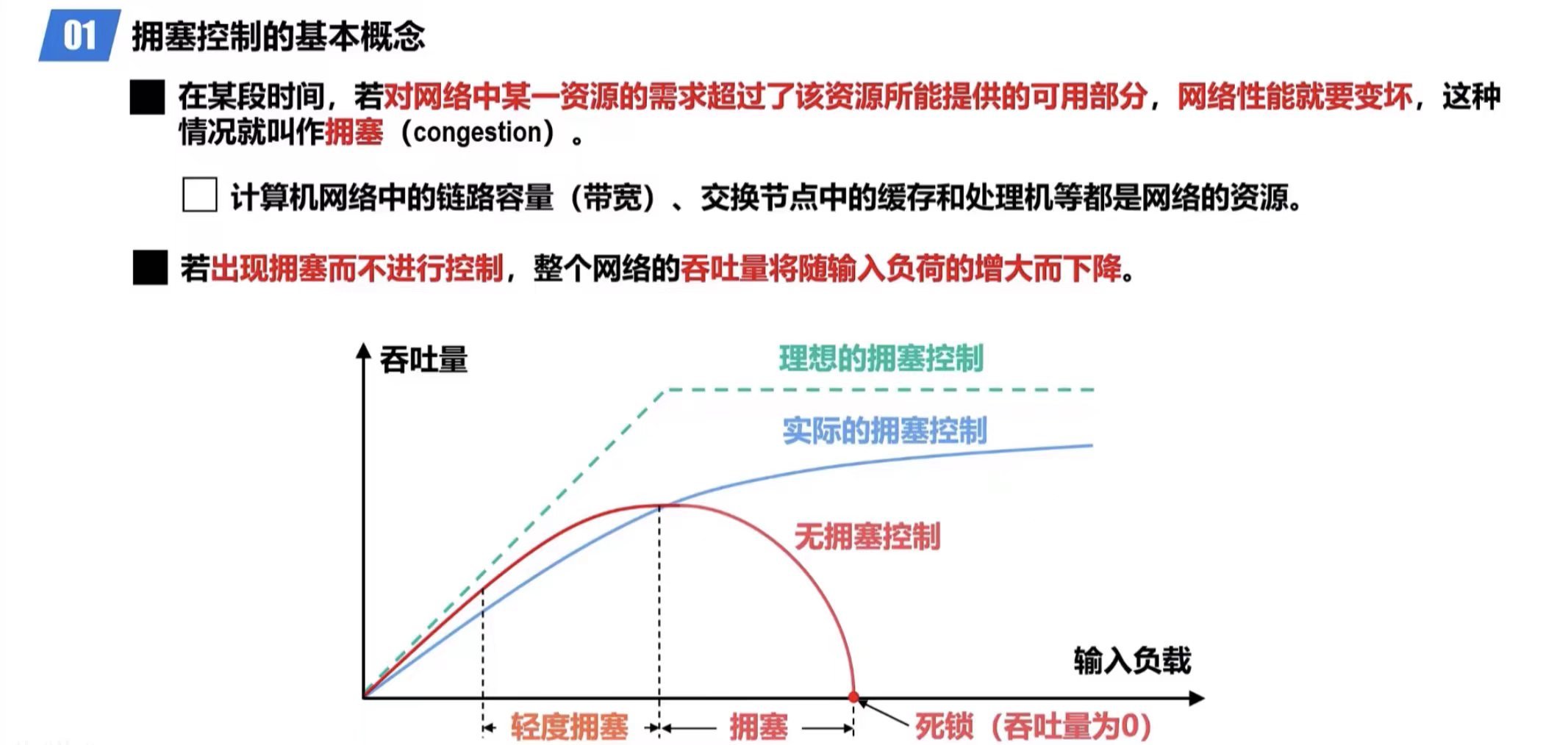

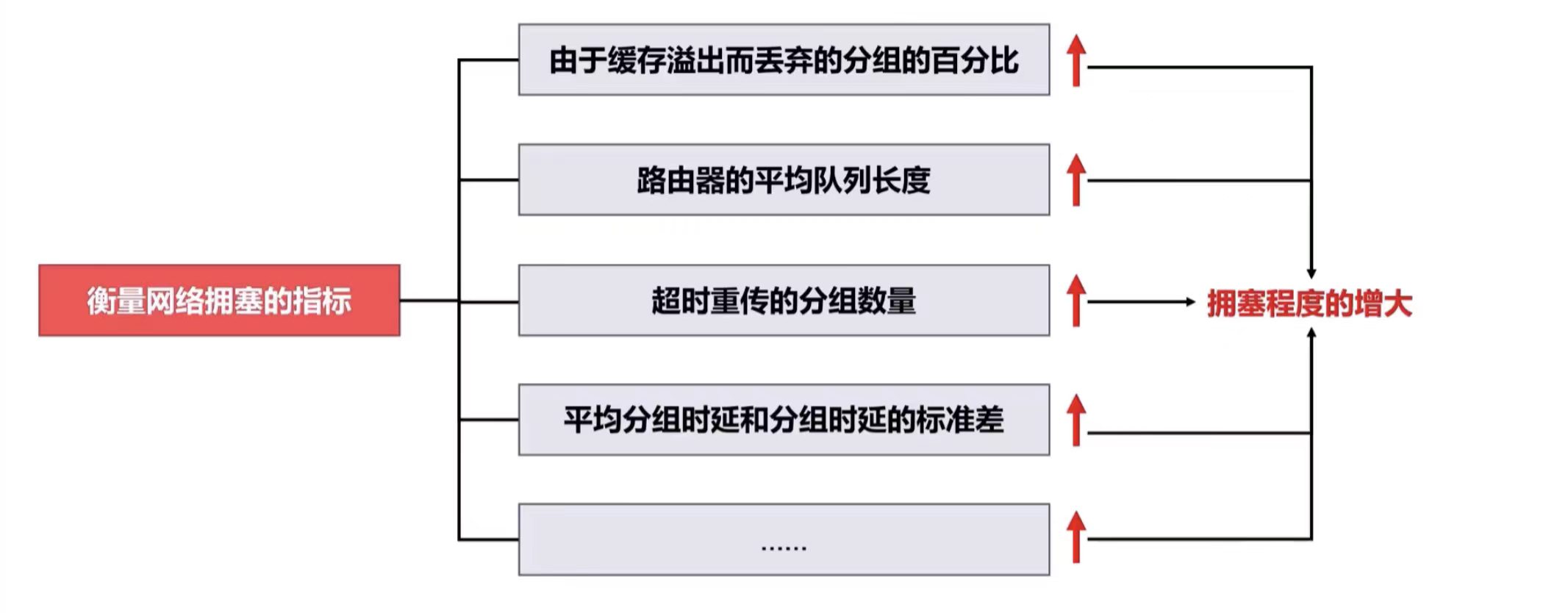

3.4.1 拥塞控制的基本概念

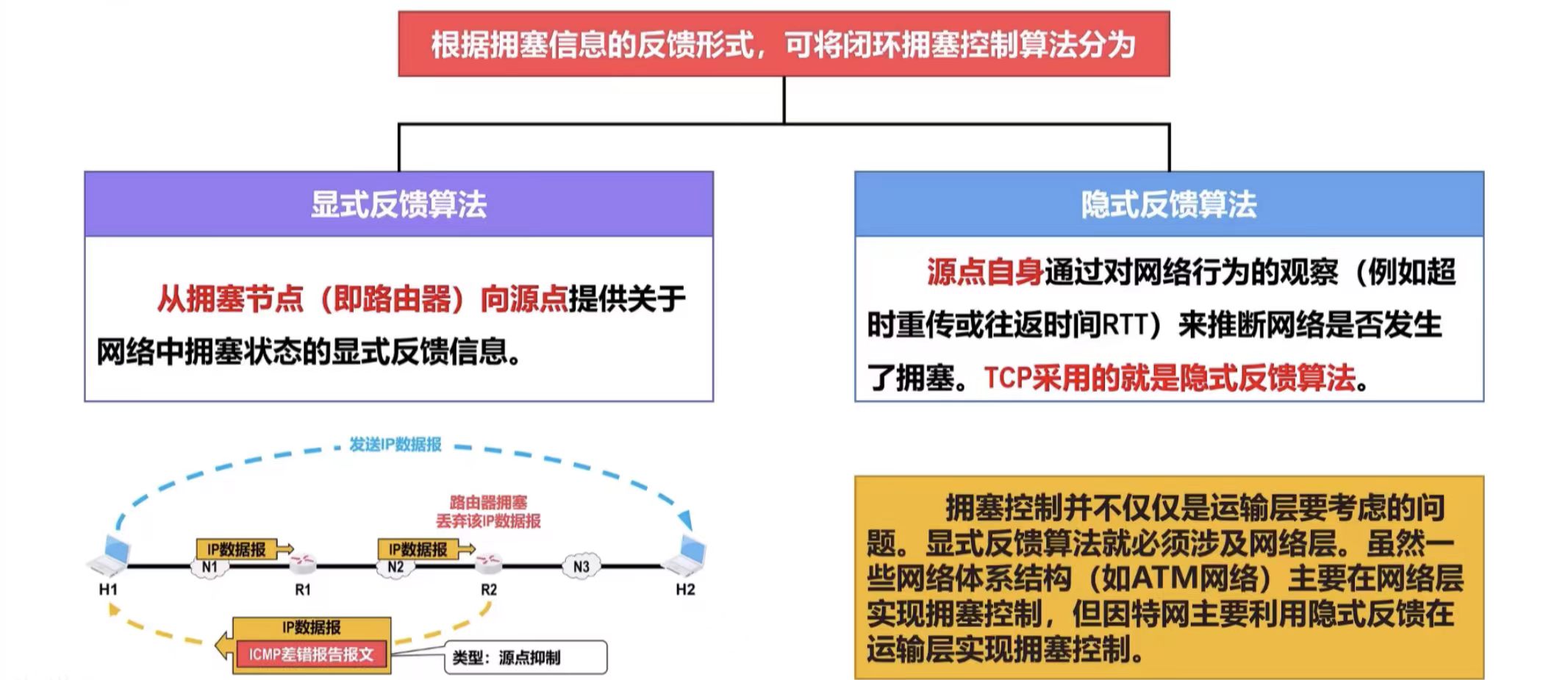

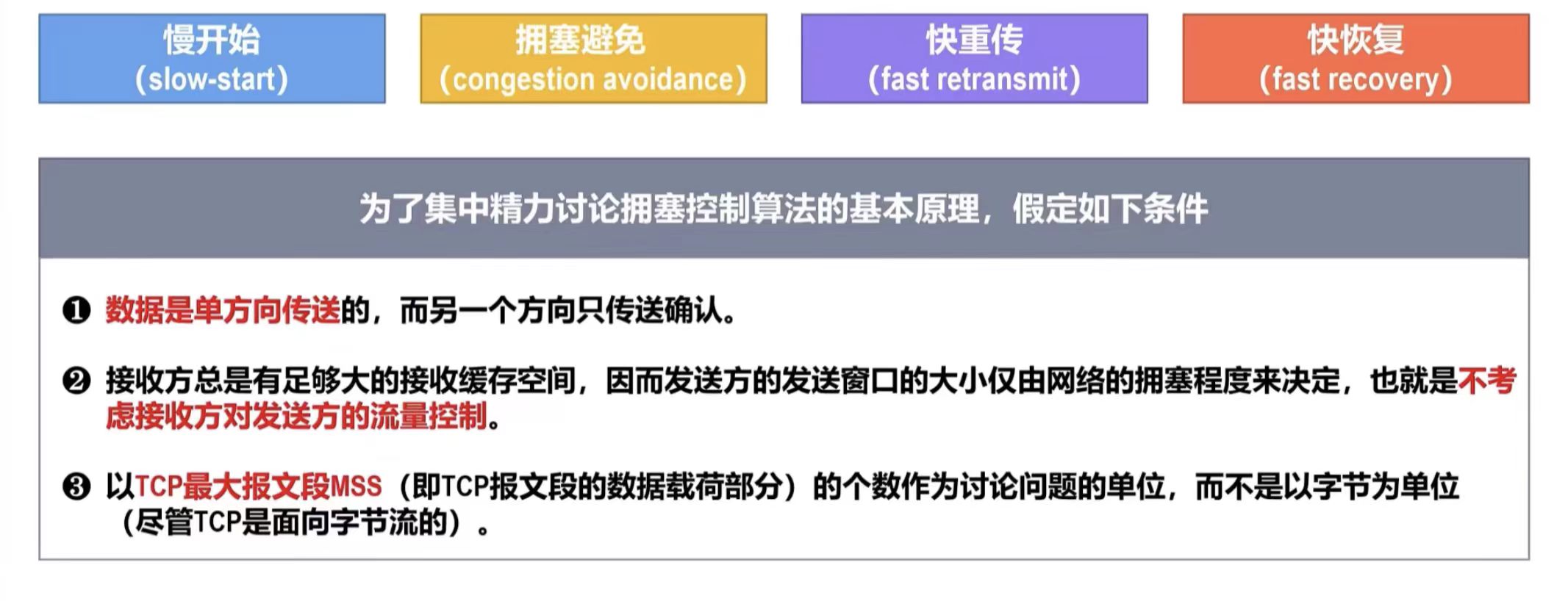

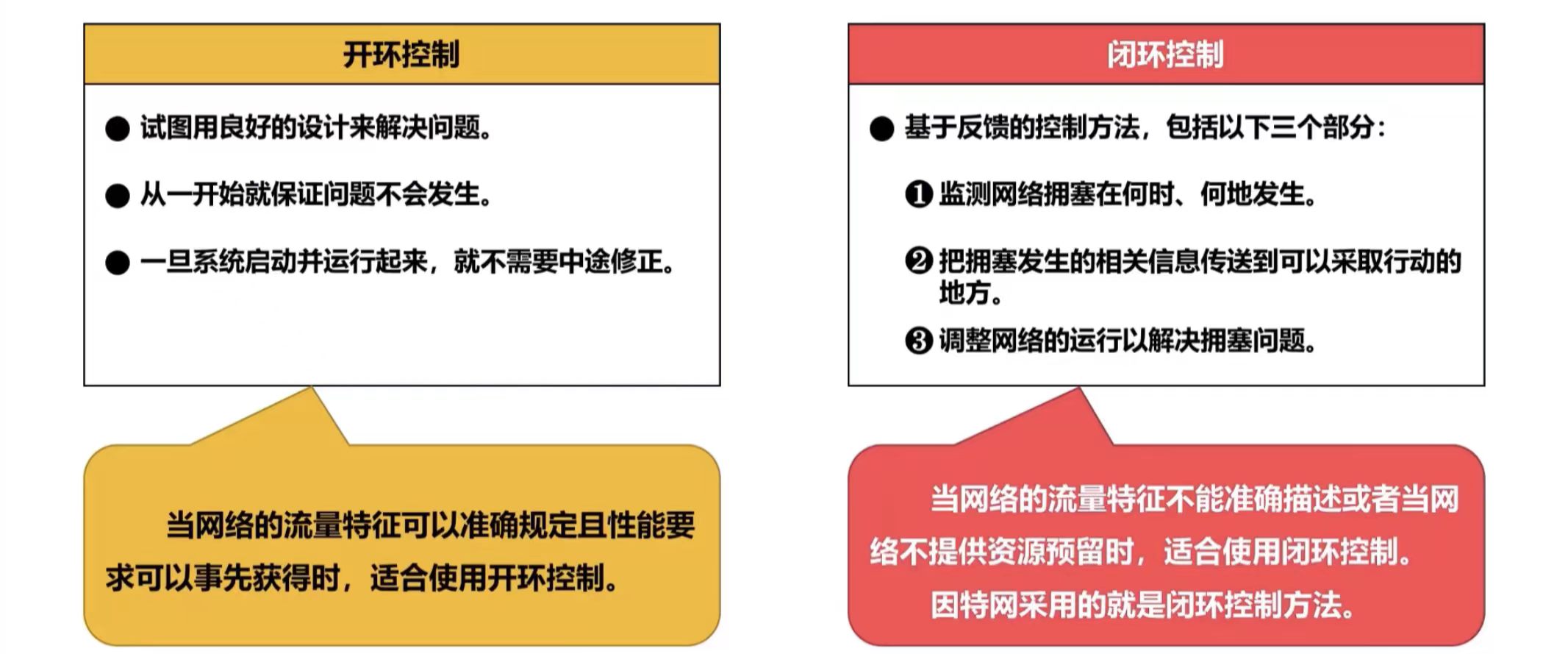

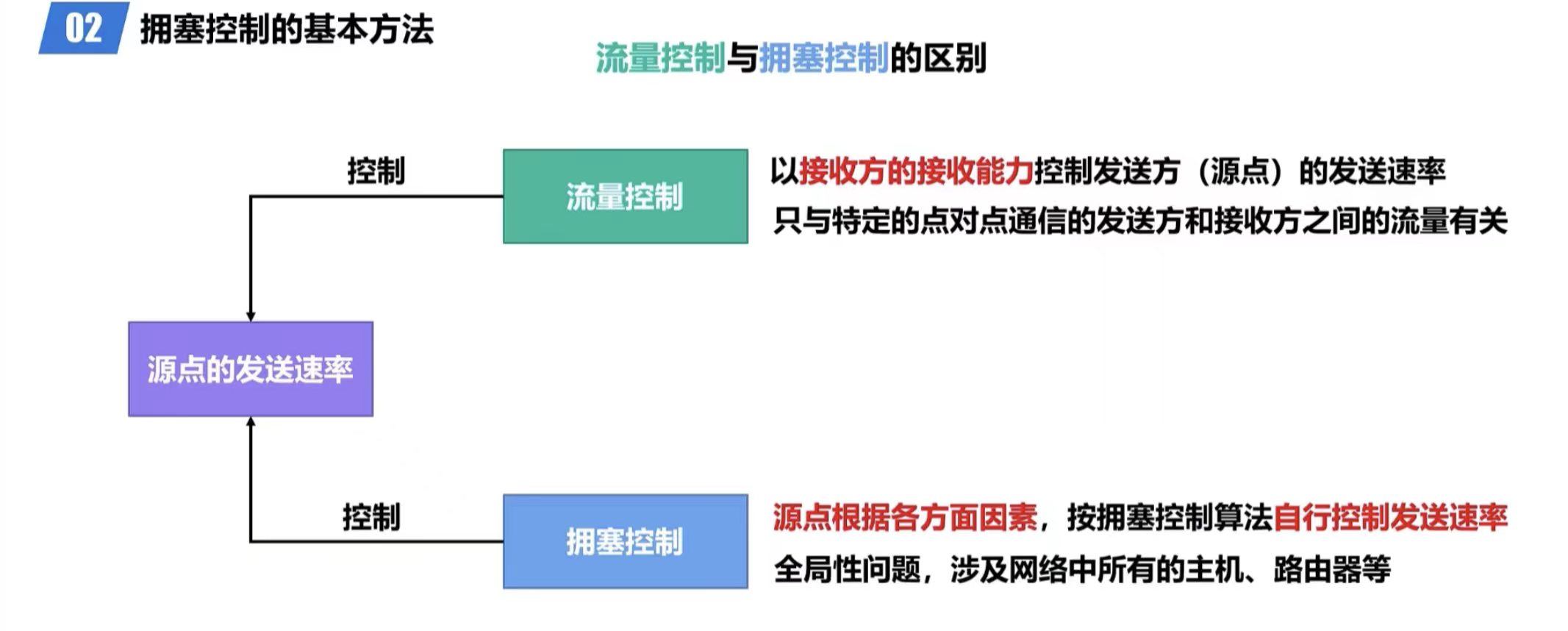

3.4.2 拥塞控制的基本方法

3.4.3 TCP的四种拥塞控制方法

核心变量：

• cwnd：拥塞窗口（发送方上限，防网络堵车）

• rwnd：接收窗口（流量控制，防接收方崩）

• 最终发送上限 = \boldsymbol{\min(cwnd,\ rwnd)}

一、慢启动 Slow Start

1. 连接初期，cwnd 从小到大慢慢试探网络

2. 规则：每收到一个 ACK，cwnd + 1；每轮RTT，cwnd 翻倍

3. 终止条件：

cwnd 增长到 慢启动阈值 ssthresh 时，退出慢启动，进入拥塞避免

二、 拥塞避免 Congestion Avoidance

1. 到达 ssthresh 后开启

2. 规则：每轮 RTT，cwnd 只+1（线性缓慢增长）

3. 作用：平缓提速，避免快速打爆网络，减少拥塞

三、 快重传 Fast Retransmit

触发条件：

连续收到 3 个重复 ACK，判定报文段丢失（不等待超时计时器）

动作：

1. 不等待超时，立刻重传丢失报文

2. 更新阈值：ssthresh = \boldsymbol{cwnd / 2}

3. cwnd 重置为 ssthresh，直接进入快恢复

区别：

超时重传 = 严重拥塞；3个重复ACK = 轻度丢包

四、 快恢复 Fast Recovery

1. 快重传后进入，不退回慢启动

2. cwnd 设为减半后的 ssthresh，线性缓慢增加

3. 目的：网络只是轻微拥堵，不用大幅降速，快速恢复传输

极简流程总结：

1. 初始：慢启动（指数暴涨）→ 到阈值

2. 常态：拥塞避免（线性慢涨）

3. 轻微丢包：快重传 + 快恢复（降窗、不崩盘）

4. 严重超时：退回到慢启动重新试探

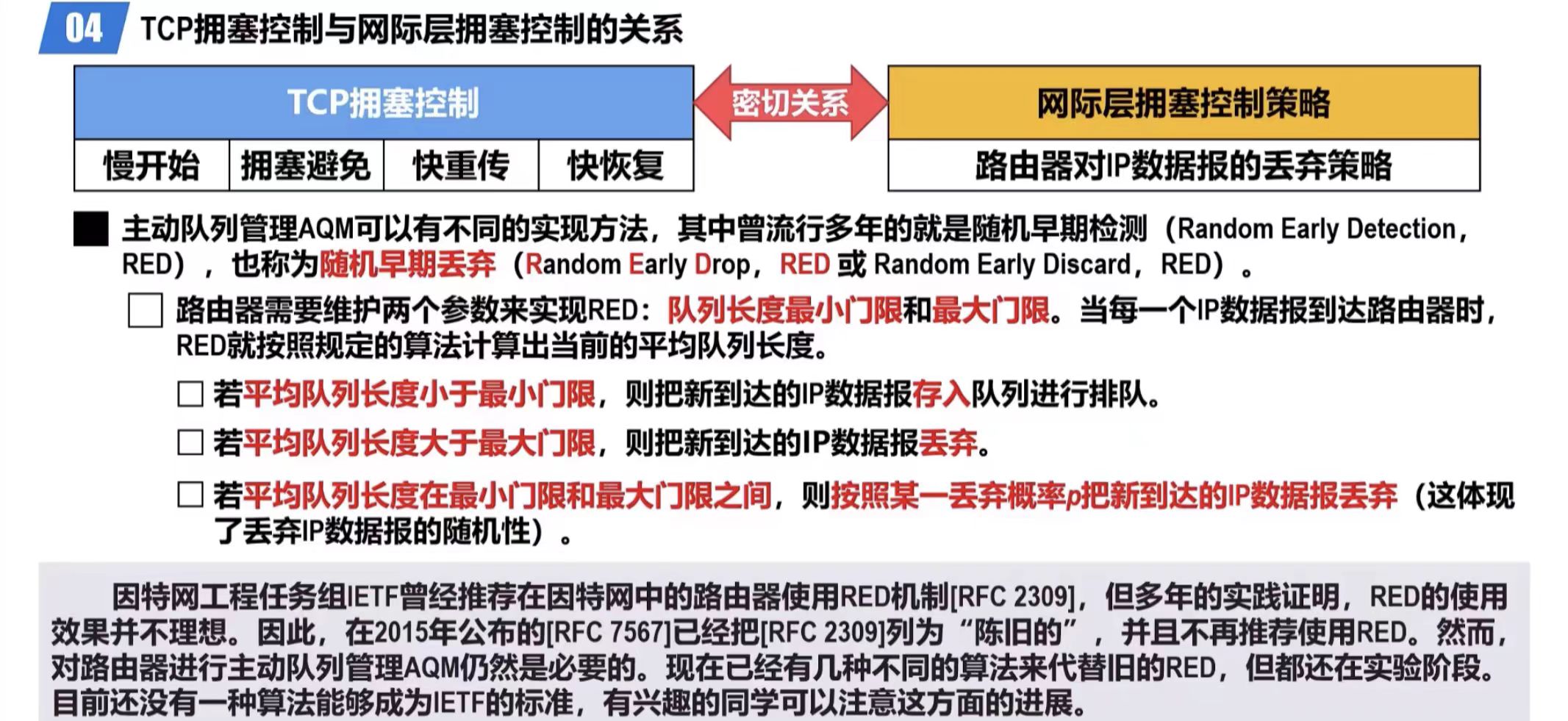

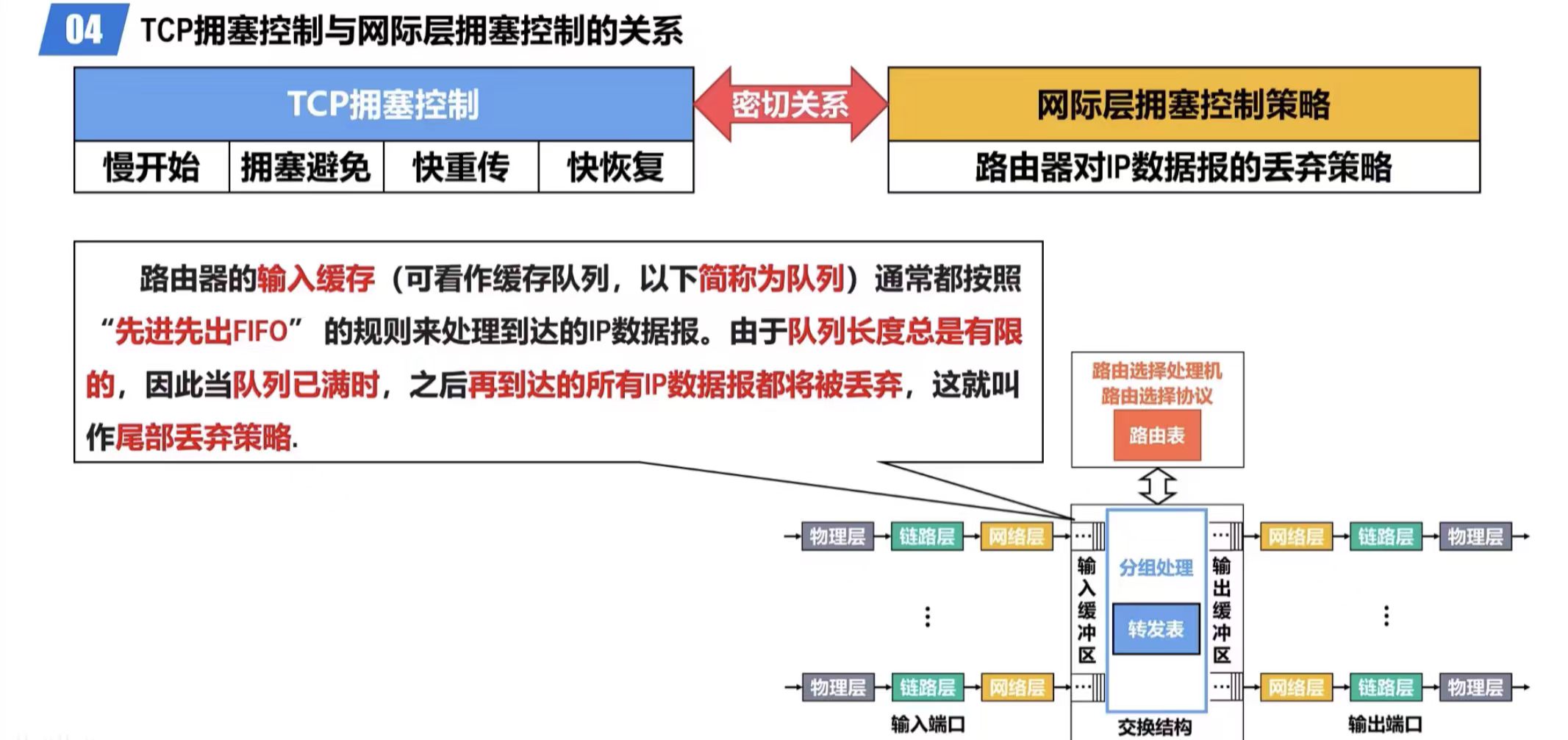

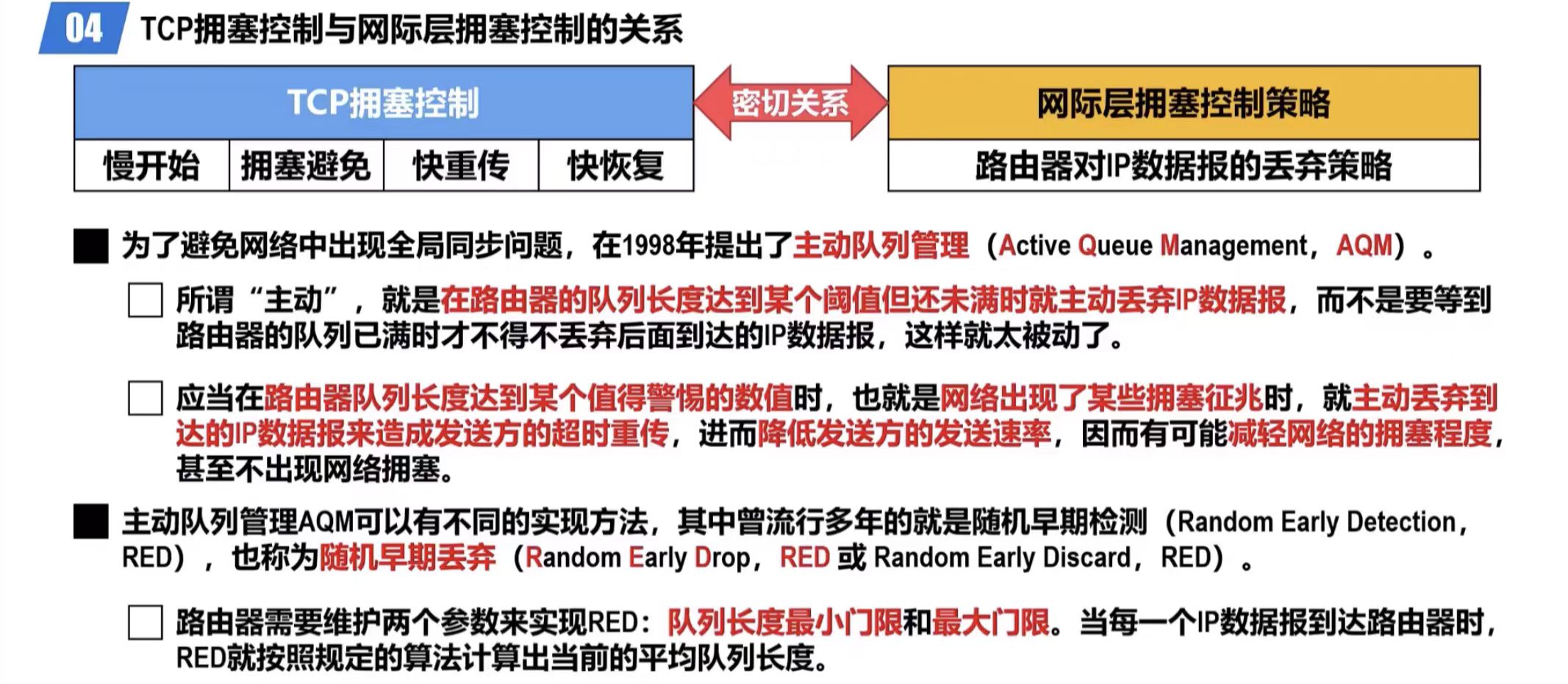

3.5 TCP拥塞控制与网际层拥塞控制的关系

3.6 TCP可靠传输的实现

TCP 实现可靠、无丢失、无重复、按序传输，依靠四大核心机制：

1. 确认与超时重传（基础）

• 发送方发送报文后，开启超时计时器

• 接收方收到数据，返回ACK确认报文

• 超时没收到ACK → 判定丢包，自动重传

保证：数据不丢失

2. 序列号（Seq）

• TCP 每个报文段都带序列号

• 对每个字节数据编号

作用：

• 接收方按序号排序，解决乱序

• 剔除重复收到的报文

3. 累计确认 + 重复ACK

• 接收方采用累计确认：只确认最后连续收到的字节

• 收到乱序/缺失报文，会发送重复ACK

配合快重传，快速修复丢包

4. 滑动窗口机制

• 发送窗口、接收窗口配合

• 限制发送速率，配合流量控制+拥塞控制

• 避免缓冲区溢出、网络拥塞导致的数据丢失

3.7 TCP超时重传时间的选择

一、核心问题:

TCP 往返时间 RTT 是动态变化的，不能固定写死超时时间，否则：

• 时间太小：不必要重传，浪费资源

• 时间太大：丢包后等待过久，传输效率低

二、基础：加权平均 RTT（平滑往返时间）

1. 采样RTT：每次测出一个实际往返时间 RTT样本

2. 平滑RTT：

RTTs = (1-)*RTTs + *RTT样本

• 通常取 1/8

• 作用：平滑波动，反映长期稳定的RTT

三、引入偏差：RTT 偏差 RTTd

单纯平滑RTT忽略波动起伏，因此引入偏差：

RTTd = (1-) * RTTd + *|RTT样本 - RTTs|

• 通常取 1/4

四、最终超时重传时间 RTO（核心公式）

RTO = RTTs + 4 * RTTd

由 RFC2988 标准规定。

五、关键规则

1. 超时重传后

一旦发生超时重传，下一次 RTO 直接翻倍，避免网络拥塞加剧。

2. 只对首次报文测RTT

重传的报文不采样RTT，避免时间计算错乱。

3.8 TCP的选择确认

SACK 允许接收方在 ACK 中告知发送方已接收的非连续数据块，实现精确重传，避免不必要的重传与带宽浪费。

一、为什么需要 SACK？

传统 TCP 仅靠累积确认（ACK 号=期望收到的下一个字节序号），无法报告已收到的乱序/非连续数据。一旦中间丢包，发送方只能重传从丢失点开始的全部数据，效率极低。SACK 解决此问题，让发送方只重传真正丢失的段。

二、工作流程

1. 握手协商：三次握手时，双方在 SYN/SYN-ACK 中携带 SACK-Permitted 选项（Kind=4），双方都支持才启用。

2. 数据传输：发生乱序/丢包时，接收方在 ACK 中附加 SACK 选项（Kind=5），报告已接收的不连续块。

3. 精确重传：发送方解析 SACK，只重传未被确认的丢失段，不重复发送已接收段。

三、报文格式（RFC 2018）

• SACK-Permitted（协商用）：Kind=4，Length=2，仅在 SYN/SYN-ACK 出现。

• SACK（数据传输用）：- Kind=5，Length≥2（每个块 8 字节：左边界+右边界）。

• 每个块用两个 32 位序号：Left Edge（起始序号）、Right Edge（结束序号+1）。

• TCP 选项总长≤40 字节，最多容纳 4 个块（4×8=32 字节）。

四、关键机制与规则

1. 与累积确认协同：ACK 号确认连续到该点的所有数据；SACK 补充报告后续已接收的非连续块。

2. 与快重传配合：收到 3 个重复 ACK 触发快重传时，结合 SACK 可一次性重传多个丢失段，提升恢复效率。

3. 不采样重传段 RTT：超时重传的段不用于 RTT 采样，避免 RTO 计算错乱。

4. 发送方队列管理：未确认数据需保留；收到 SACK 后，标记对应块为已接收，仅重传未被 SACK 覆盖的段。

四、结语

本篇文章简单讲解了传输层的TCP和UDP两个重要的传输协议，这两个协议在日常生活中使用的频率是非常高的。
