JSM2109S 高压半桥同相栅极驱动芯片

在工业电机控制、家电变频驱动、中小功率逆变器等场景不断升级的今天，功率器件对栅极驱动芯片提出了更严苛的要求：更高耐压、更强驱动能力、更完善的保护机制、更稳定的抗干扰性能，同时还要兼顾国产化替代的性价比与供货保障。

立足功率驱动芯片领域深耕，杰盛微半导体（JSMSEMI） 正式推出JSM2109S 高压半桥同相栅极驱动芯片，可稳定对标市场主流型号 SFD2109S，在电气性能、可靠性、应用适配性上全面看齐并实现优化升级，为中高压功率系统提供更安全、高效、易用的驱动解决方案。

一、产品定位：180V 高压半桥驱动，国产化可靠替代

JSM2109S 是杰盛微自主研发的大电流半桥高低侧同相栅极驱动芯片 ，采用先进高压工艺制造，最高支持180V 浮置工作电压 ，专为驱动N 沟道功率 MOSFET、IGBT设计，广泛覆盖电机驱动、空调 / 洗衣机、通用变频器、迷你逆变器等中高压功率应用场景。

作为SFD2109S 的稳定对标型号 ，JSM2109S 保持引脚定义、封装规格、核心功能完全兼容，支持硬件电路直接替换、无需改板，大幅降低工程师国产化迁移的设计成本与调试周期，同时依托杰盛微成熟供应链体系，实现稳定交付与高性价比优势。

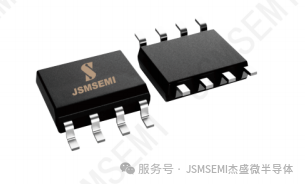

芯片采用SOP-8 标准封装 ，工作温度覆盖 \\ -40℃~125℃\\ 工业级范围，满足严苛环境下的长期可靠运行，是工业控制、家电变频、电源转换等领域的理想驱动选择。

二、核心优势：强驱动、高可靠、全保护，性能全面拉满

1. 强悍驱动能力，快速驱动大功率器件

JSM2109S 具备4.5A 峰值拉电流、5A 峰值灌电流输出能力，可快速对 MOSFET/IGBT 栅极电容充放电，显著缩短开关时间、降低开关损耗，提升系统转换效率。

供电范围灵活：VCC/VB 推荐工作电压**10V\++20V**，驱动 MOSFET 时 10V\++17V、驱动 IGBT 时 10V~20V，适配主流功率器件驱动需求；
快速响应特性：导通 / 关断传播延迟低至20ns/20ns ，通道延时匹配精度**≤50ns**，保证高低侧驱动同步性，适配高频 PWM 控制场景。

2. 完善保护机制，从根源避免系统失效

针对半桥电路最易出现的上下管直通、欠压驱动、输入异常等失效风险，JSM2109S 集成多重硬件保护逻辑，无需外围复杂电路即可实现系统安全运行：

死区控制 + 互锁逻辑 ：内置典型300ns死区时间，硬件级防止高低侧输出同时导通，彻底杜绝直通烧毁风险；
双路欠压锁定（UVLO）：VCC 欠压阈值 8.7V/7.7V、VB 欠压阈值 8.2V/7.3V，供电不足时自动锁定输出，避免功率器件欠压导通导致损耗剧增；
输入异常保护：输入开路或未满足最小脉冲宽度时，输出保持低电平，杜绝失控风险；
负压耐受能力 ：逻辑输入支持 \\ -10V负压耐受，VS 端允许 -11V\\ 负压，应对开关尖峰更从容。

3. 超强抗干扰，恶劣工况稳定运行

工业现场高频开关、高压瞬变带来的dV/dt 噪声、负压尖峰，极易导致驱动芯片误动作。JSM2109S 采用优化高压工艺与拓扑设计，具备优异的抗扰性能：

dV/dt 噪声免疫 ±50V/ns，应对高频开关瞬变不误触发；
宽大负压瞬态安全工作区（NTSOA），开关节点负压冲击不损坏；
高输入负压耐受性，兼容复杂控制系统的信号输出。

4. 自举架构适配，简化高压驱动设计

芯片集成浮置高压侧通道，完美支持自举供电模式，仅需搭配自举电容、快恢复二极管即可实现高压侧驱动，无需独立隔离电源，大幅简化电路结构、降低 BOM 成本与 PCB 面积。

浮置通道最高支持180V工作电压，满足中高压母线系统需求；
自举电路设计友好，搭配低 ESR 陶瓷电容即可实现稳定供电；
静态功耗低，VB 静态电流典型值50μA 、VCC 静态电流典型值240μA，提升系统待机效率。

三、关键参数一览：对标主流，性能扎实可靠

|----------|---------------|----------------------|
| 参数 | 指标 | 应用价值 |
| 最高浮置电压 | 180V | 适配 180V 以内中高压母线系统 |
| 驱动电流 | 4.5A 拉 / 5A 灌 | 快速驱动中大功率 MOSFET/IGBT |
| 供电电压 | 10V~20V | 兼容主流驱动电源设计 |
| 死区时间 | 典型 300ns | 硬件防直通，提升系统安全性 |
| dV/dt 免疫 | ±50V/ns | 工业恶劣环境稳定工作 |
| 输入负压耐受 | -10V | 兼容复杂控制信号 |
| 工作温度 | -40℃~125℃ | 工业级全温区可靠运行 |
| 封装 | SOP-8 | 小体积、易布局、兼容主流设计 |

四、引脚功能与应用设计：易用性拉满，降低开发门槛

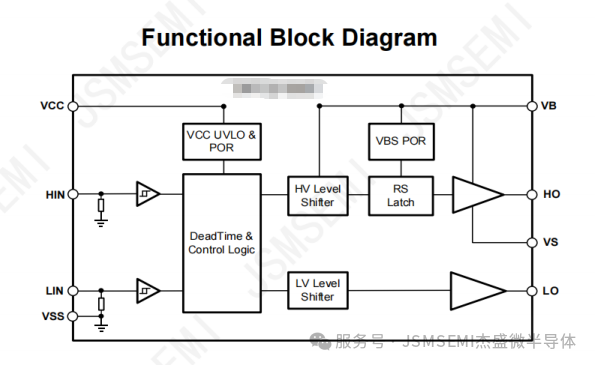

1. 8 引脚精简定义，直接兼容对标方案

JSM2109S 采用 SOP-8 标准封装，引脚定义清晰，与对标型号完全一致，硬件替换零障碍：

VCC：低压侧与逻辑供电；
VB：高压侧浮置供电（自举端）；
HO：高压侧栅极驱动输出；
VS：高压侧浮地回路；
LIN：低压侧逻辑输入（同相）；
HIN：高压侧逻辑输入（同相）；
COM：逻辑地；
LO：低压侧栅极驱动输出。

2. 典型应用电路：极简设计，高效可靠

JSM2109S 典型应用电路仅需自举电容、自举二极管、栅极电阻等少量外围器件，即可构成完整半桥驱动系统：

自举电路：推荐低 ESR 陶瓷电容，保证高压侧供电稳定；
栅极电阻：常用20Ω~120Ω，平衡开关速度与 EMI 性能；
保护配置：VCC-COM、VB-VS 就近并联滤波电容，提升抗扰能力。

3. PCB 布局指南：小环路、大散热，性能最大化

为发挥芯片最佳性能，杰盛微提供专业 PCB 布局建议：

滤波电容就近放置 VCC-COM、VB-VS 引脚，缩短峰值电流路径；
最小化栅极充放电环路与自举环路面积，降低寄生电感；
芯片散热焊盘接 COM 并铺厚铜，提升散热能力；
避免 VS 层与地层大面积重叠，减少开关噪声耦合。

五、应用场景全覆盖：工业 + 家电，一 "芯" 多用

凭借 180V 高压、大电流、高可靠特性，JSM2109S 可广泛应用于多个领域：

工业电机控制：步进电机、无刷电机、伺服电机驱动，保证动力输出稳定；
家电变频：空调压缩机、洗衣机变频驱动，提升能效、降低噪音；
通用逆变器：中小功率光伏逆变器、车载逆变器，实现高效电能转换；
迷你驱动：电动工具、小型工控设备驱动，小体积、强性能。
