低压配电"安全后盾"：后备保护到底是什么？
家里的电水壶突然 "滋滋" 响、差点跳闸时，你可能只注意到 "电水壶自己的温控器动作了"，却没发现 ------ 配电系统里藏着一套和 "家电保护" 一样贴心的 "分级兜底" 机制，这就是我们今天要聊的 "后备保护"。
咱们不妨把低压配电系统比作 "家电的双重安全防护"：电水壶、微波炉自带的 "温控器 / 过载保护"，就像配电系统里的下级断路器，日常应对小过载轻微短路完全够用；而家里配电箱里的 "总开关/上级断路器"，就是 "家电的第二重保险"，平时安安静静待着，一旦遇到 "扛不住的大故障"（比如电水壶加热管突然短路，故障电流超出自身保护能力），它就会立刻 "补位"，守住安全底线。
一、后备保护的定义
后备保护是两台串联的过电流保护电器之间的配合：当下级保护电器（比如末端断路器）的额定短路分断能力，跟不上安装点的预期最大短路电流时，上级保护电器会出手协助，帮下级分断故障电流，避免下级因"扛不住"而损坏。

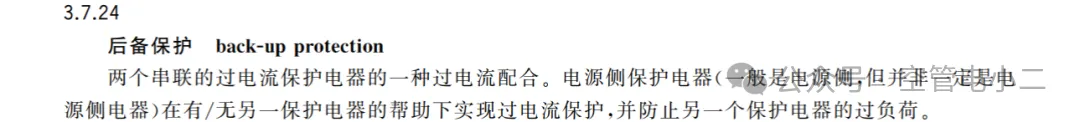

（根据GB/T14048.1-2023条款3.7.24定义）
额定短路分断能力：包括额定极限短路分断能力Icu和额定运行短路分断能力Ics，下同，通常应满足 Ics=100%Icu
看不懂？相关知识强烈推荐hot!!!
二、工作原理
简单说，下级断路器是"一线哨兵"，上级就是"支援部队"。比如下级断路器的最大分断能力是50kA，但故障点的短路电流达60kA，这时候上级断路器会通过自身的限流特性，把实际流过下级的电流和能量限制在安全范围，让下级能顺利完成分断，避免设备烧毁或故障扩大。
如图，A处的预期最大短路电流IscmaxA大于D1 的额定短路分断能力IcuD1 ，即 IscmaxA >IcuD1 。如果只依赖断路器D1，显然是难以分断，存在风险，但由于D1上游安装了分断能力较高的断路器D2，满足IcuD2 >IscmaxB >IscmaxA ，若借助 D2 的帮助，D1可以分断A处的最大短路电流，这样便可认为D2对D1存在后备保护，避免D1在分断其下游最大故障电流时失效。
三、核心要点
-
- 上级能力要求：上级必须具备更高的短路分断能力，才能"罩住"下级。
-
- 配合方式：可以是上下级同时脱扣燃弧，也可以是上级仅轻微斥开限流、不主动脱扣，核心是限制下级的开断能量。
四、应用场景
当单独一台断路器的分断能力，满足不了安装点的预期短路电流时，通过上级的后备保护，能提升上下级组合的分断能力，既保障安全，又能灵活选择下级设备，降低投资成本。
注意：若安装点的预期故障电流小于断路器自身分断能力，上级仅起普通保护作用，不算后备保护。后备保护的核心是"补位"，而非"越位"。
下一篇：我们将深入聊聊选择性配合的实现方法，带你解锁低压断路器协作的更多"门道"。
注：本文中涉及的标准和规范请以最新官方版本为准，文中内容仅供参考和学习之用。实际工程设计应遵循相关国家标准和规范，并由专业电气工程师完成。
小二尚在进步中，所有文章均抛砖引玉；诚邀各位专家，在留言区指正共研。
