纬地、鸿业、海地、CASS等横断面数据互转工具V3.2——测绘与道路设计人员的效率神器

在道路工程、管线设计、地形测绘等工作中，横断面数据处理一直是一个令人头疼的问题。不同设计软件（纬地、鸿业、海地、CASS等）各有各的数据格式，项目协作时经常需要在多种格式之间来回转换，手动处理既耗时又容易出错。

今天给大家推荐一款我自己开发并持续打磨的工具------横断面数据互转工具V3.2，它已经在实际项目中得到充分验证，希望能帮助同行们从繁琐的数据转换中解脱出来。

开发者：成都易yisdong | 版本：V3.2 | 更新时间：2025.09

🎯 软件简介

本工具是一款专门针对道路工程横断面数据格式转换的桌面应用程序，支持RTK/全站仪散点数据直接生成纬地HDM文件、CASS数据与纬地/鸿业/海地格式互转、多种横断面格式相互转换等核心功能。

适用人群：

道路工程测量员、设计人员
BIM工程师、地形测绘人员
使用纬地、鸿业、海地、CASS等软件的技术人员

✨ 核心功能一览

一、RTK测点转HDM（持续开发中）

使用场景：野外采集的RTK/全站仪散点数据，需要快速生成纬地软件所需的横断面和纵断面文件。

操作流程：

读取RTK/全站仪散点数据（格式：桩号,x,y,h）
读取中桩坐标高程数据（格式：桩号,x,y,h）
设置过滤阈值（散点到横断面线的距离阈值）
一键生成纬地横断面（.hdm）和纵断面（.dmx）文件

技术要点：

采用最小二乘法拟合横断面线，自动判断点左右归属
支持桩号智能解析（纯数字、带字母后缀均可识别）
超出阈值的点自动剔除并保存到"未计算点.txt"

复制代码

示例散点数据（CSV格式）：
5555y8.1, 405234.123, 3245678.456, 125.678
5555y8.2, 405235.567, 3245679.123, 125.890

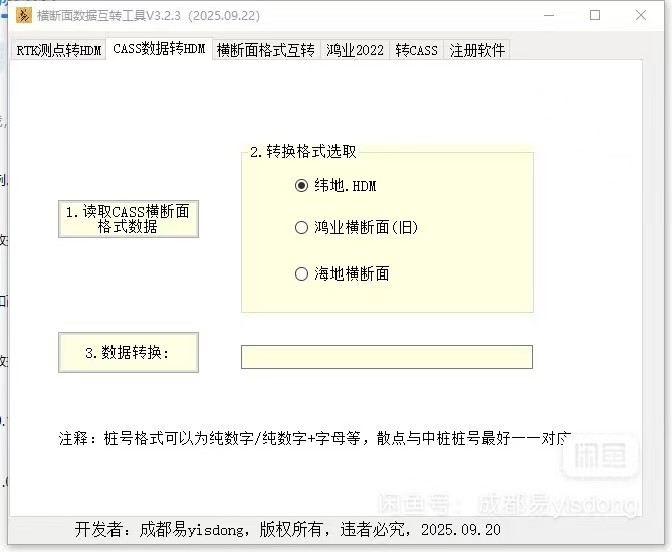

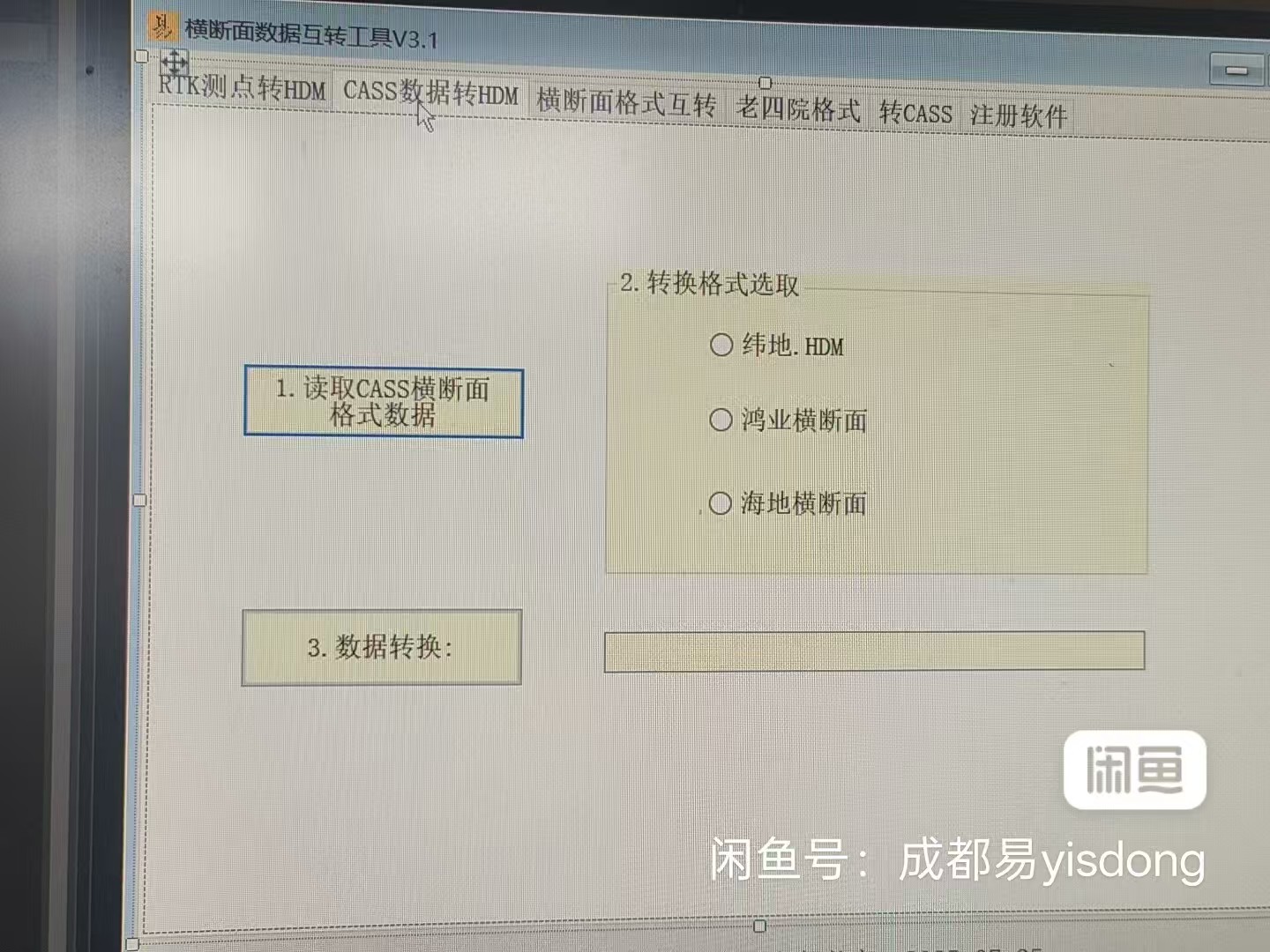

二、CASS数据转HDM

使用场景：将CASS软件导出的横断面数据转换为纬地/鸿业/海地格式。

支持转换格式：

纬地 .HDM
鸿业横断面（旧/新）
海地横断面

CASS断面格式示例：

下载

复制代码

BEGIN,100:1
-5.00,125.500
-3.00,125.800
0,126.000
3.20,125.900
5.00,125.700

转换后自动生成目标格式，无需手动调整数据结构。

三、横断面格式互转

这是本工具最核心、最强大的功能模块，支持在纬地、鸿业、海地三种主流格式之间自由转换。

读取格式 → 写入格式：

纬地.HDM → 纬地.HDM / 鸿业横断面 / 海地横断面
鸿业横断面 → 纬地.HDM / 鸿业横断面 / 海地横断面
海地横断面 → 纬地.HDM / 鸿业横断面 / 海地横断面

特别说明 ：

写入鸿业横断面格式时，需要额外提供纵断面（中桩高程）文件，因为鸿业格式要求每个断面必须包含中桩高程信息。

格式差异对照：

软件	数据组织方式
纬地（旧）	桩号行 + 左侧数据行 + 右侧数据行（每行含相对距离和高差）
鸿业2022（新）	一行数据：中桩偏距中桩高程 [左侧点偏距左侧点高程...] [右侧点偏距右侧点高程...]
海地	桩号行 + 左侧组 + 右侧组（逗号分隔的平距/高差对）

四、纬地转CASS格式

使用场景：将纬地横纵断面数据反向转换为CASS可识别的横断面格式。

转换流程：

选择源格式（纬地横纵断面 / 灵宇断面格式）
读取横断面文件（.hdm）
读取纵断面文件（.dmx，纬地格式必需）
生成CASS横断面文件（.txt）

生成的文件可直接在CASS中"断面法土方计算"等模块中使用。

五、老四院格式转换

使用场景：将lidar360等设备导出的特殊断面格式转换为标准CSV格式。

原始格式特点：

每个断面三行数据：桩号、左侧数据、右侧数据
左侧点距离为负，由远及近排列
右侧点距离为正，由近及远排列

转换后输出CSV格式：桩号,中桩高程 + 各点偏距,高差,0，便于后续处理。

🔧 技术实现亮点

1. 桩号智能解析

支持多种桩号格式：

纯数字：1000、1250.5
带字母：5555y8.1、K10+235
自动提取桩号前缀进行匹配

2. 最小二乘法拟合横断面线

在RTK测点转HDM功能中，算法自动根据散点分布拟合横断面线，判断每个点在线的左侧还是右侧，准确率高。

3. 大数据量进度反馈

读取/写入大文件时（如数千个断面），界面会实时显示处理进度，避免假死感。

4. 注册保护机制

软件采用设备ID + SHA256注册码的方式保护，注册信息保存在D:\HDMregister.txt，未注册时功能按钮全部禁用。

📥 使用说明

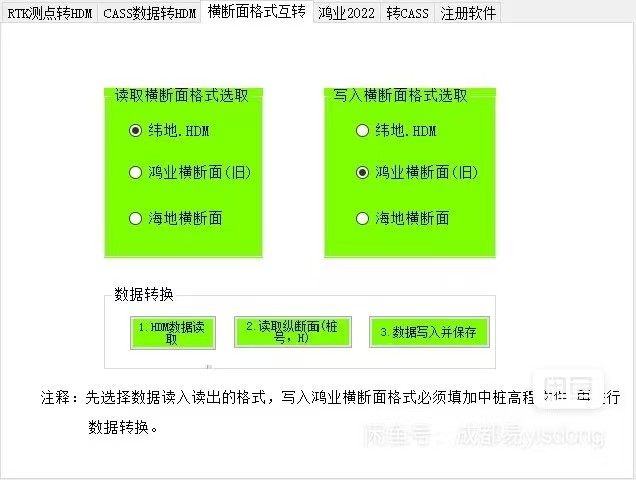

基本操作流程（以格式互转为例）

选择读取格式：在"读取横断面格式选取"栏中勾选源文件格式（纬地/鸿业/海地）
选择写入格式：在"写入横断面格式选取"栏中勾选目标格式
读取数据：点击"1.HDM数据读取"导入源文件
读取纵断面（可选）：若写入鸿业格式，需点击"2.读取纵断面数据"导入中桩高程文件
执行转换：点击"3.数据写入并保存"，选择保存路径即可

文件命名建议

横断面文件：横断面数据.hdm
纵断面文件：纵断面数据.dmx
输出文件会自动添加前缀避免覆盖

⚠️ 注意事项

桩号一致性：横断面和纵断面的桩号应尽量保持一致，否则影响中桩高程匹配
阈值设置：RTK测点转HDM时，阈值默认为1米，可根据实际测量精度调整
注册文件路径 ：注册信息保存在D:\HDMregister.txt，请勿手动修改或删除
兼容性：本工具已在Windows 10/11环境下测试通过，需要.NET Framework 4.7.2+运行环境

🔮 后续计划

支持更多国产设计软件格式（EICAD、BIM等）
批量处理文件夹功能
断面图形预览功能
导出Excel格式报表

📝 结语

这款工具是我在工作中不断积累需求、反复打磨的成果，目标是让每一位道路工程技术人员都能告别手动整理数据的痛苦。如果你觉得有用，欢迎点赞、收藏、转发，也欢迎提出宝贵意见！
