模块化编程

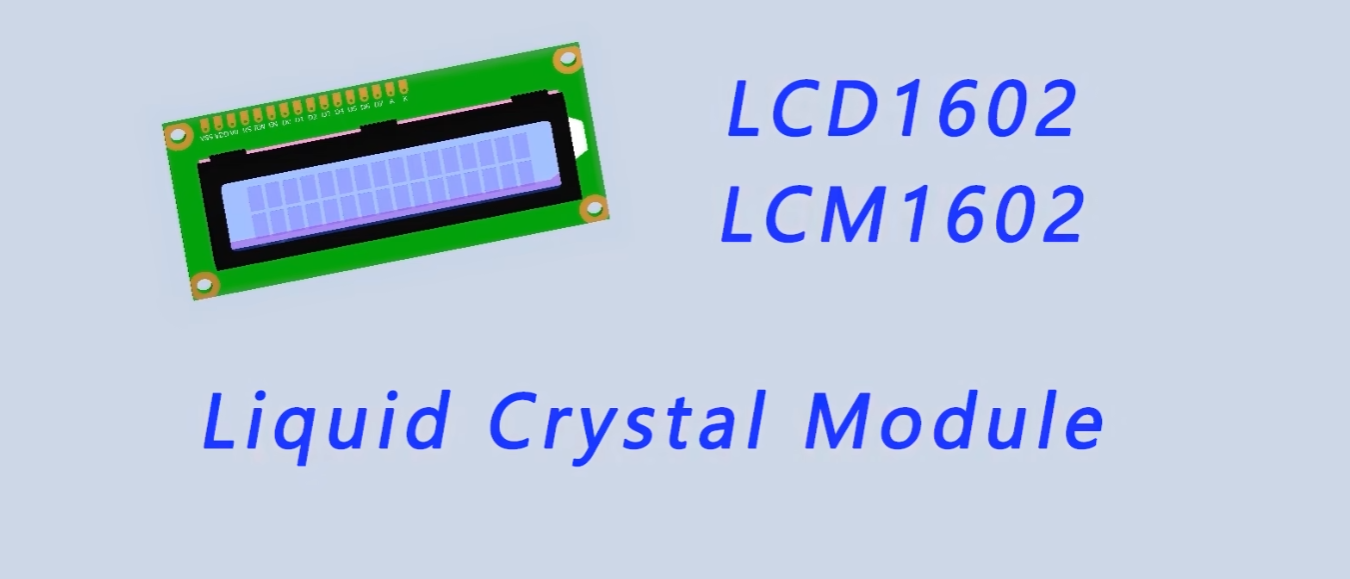

LCD1602 :

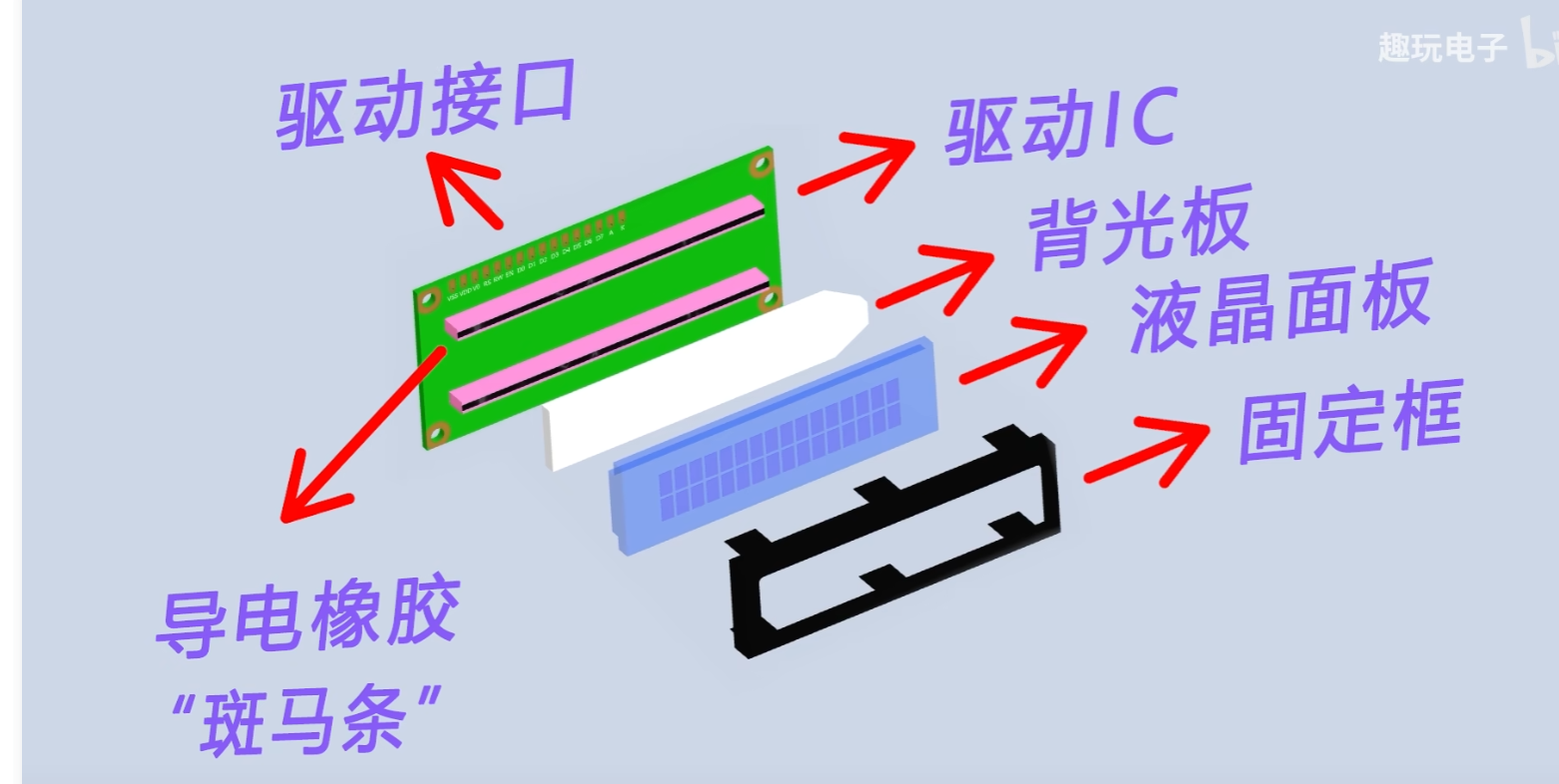

  • 液晶面板

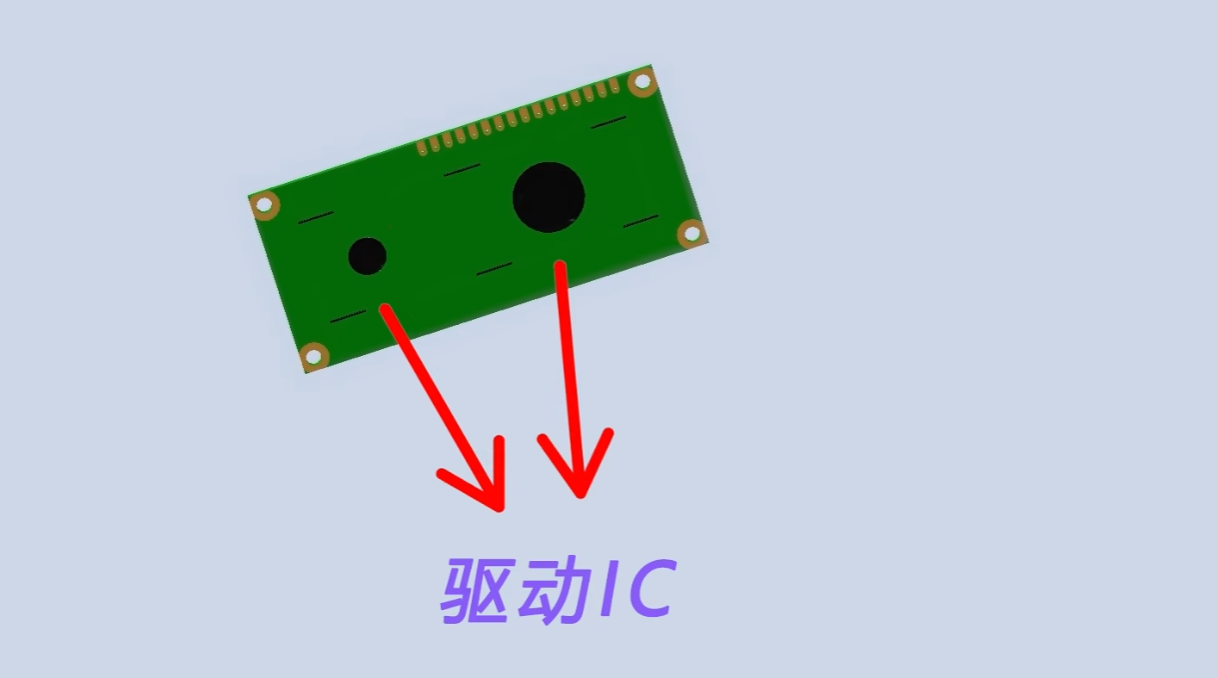

  • 驱动IC : integrated circuit : driver IC : 驱动集成电路,,是一种专门设计用于放大或转换控制信号,,从而可靠且有效的驱动外部功率器件,,或负载的 集成电路芯片

信号放大器

功率转换器

是连接低功率控制单元,,如MCU ,处理器,, 和 高功率负载之间的桥梁

接收信号,, 从控制器获取低电压,低电流的控制信号,,, 通常为几毫安,,3.3V ,5V电平,,

信号处理:

功率放大: 将弱信号放大为负载所需要的高电压,大电流信号,,可能达到数十安

精准驱动: 输出稳定的驱动信号,控制负载的工作状态

保护功能: 内置过流,过压,,过热,短路,,等保护机制,,确保系统安全可靠

  • 接口协议、
    接口: 硬件看得见的连接,,引脚,排线,USB口,导线,焊盘
    协议: 双方约定好的通讯规矩

两个芯片,模块,设备之间,, 通过硬件接口传输数据时,,必须遵守的统一规则

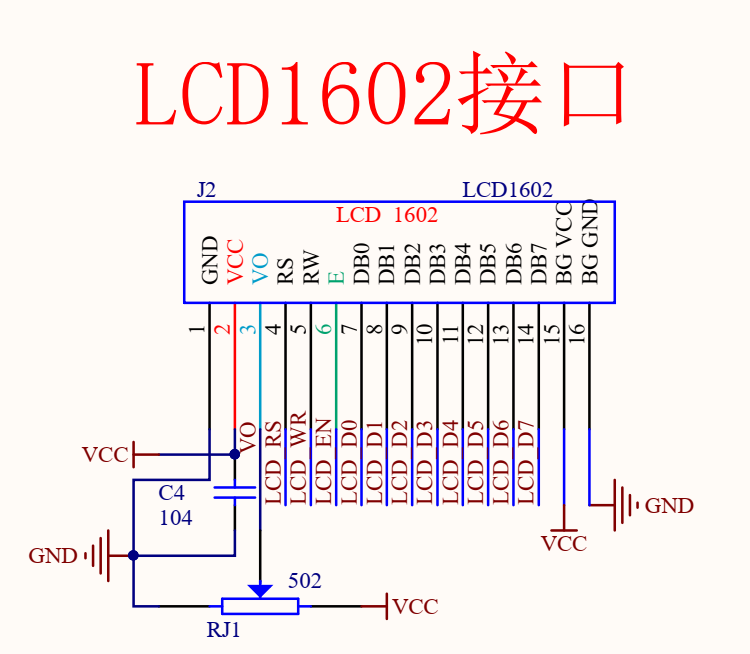

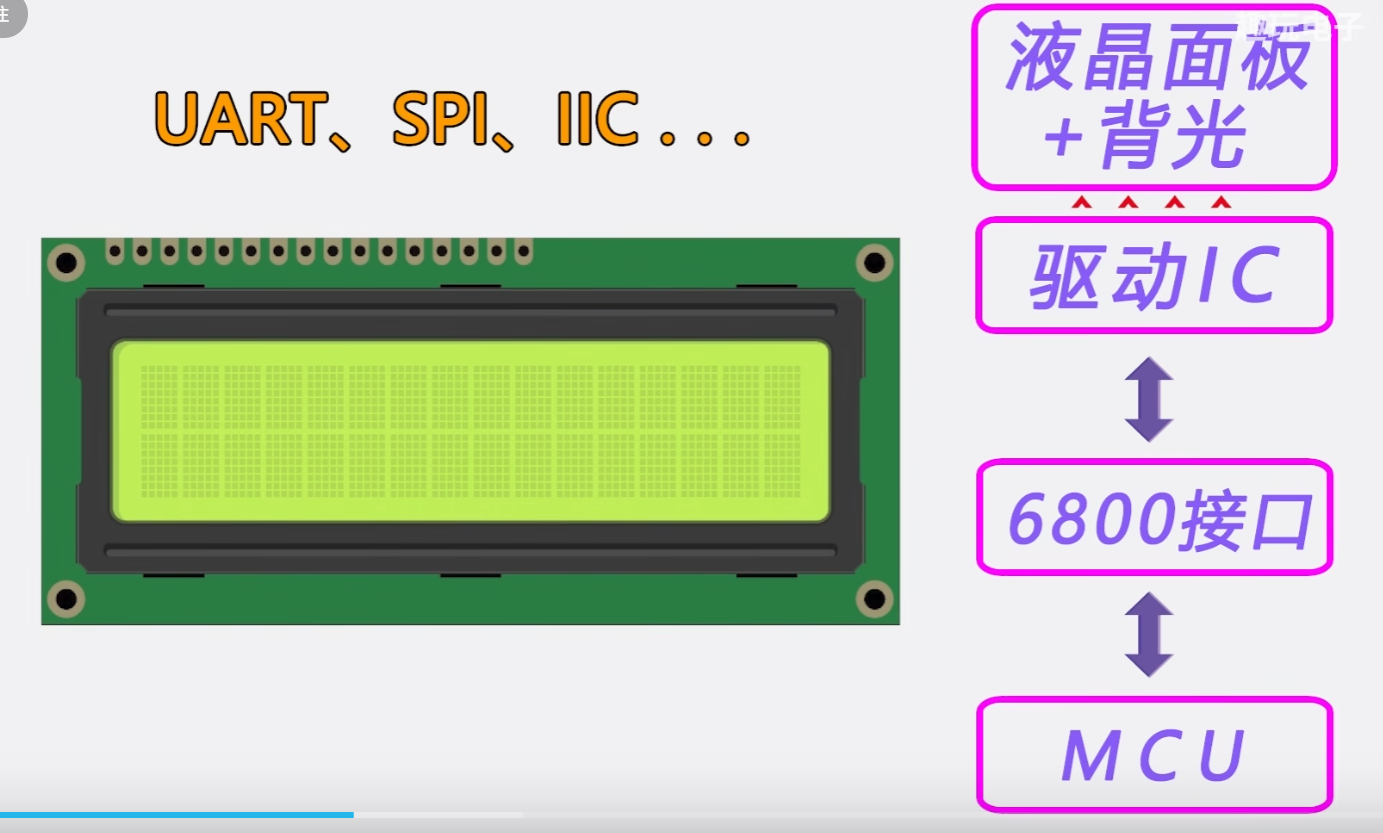

接口6800协议


LCD1602 : 横向可以展示16个字符,,纵向2行,,一共32个字符,,每个字符由8*5的点阵像素构成,,

1280像素点,,

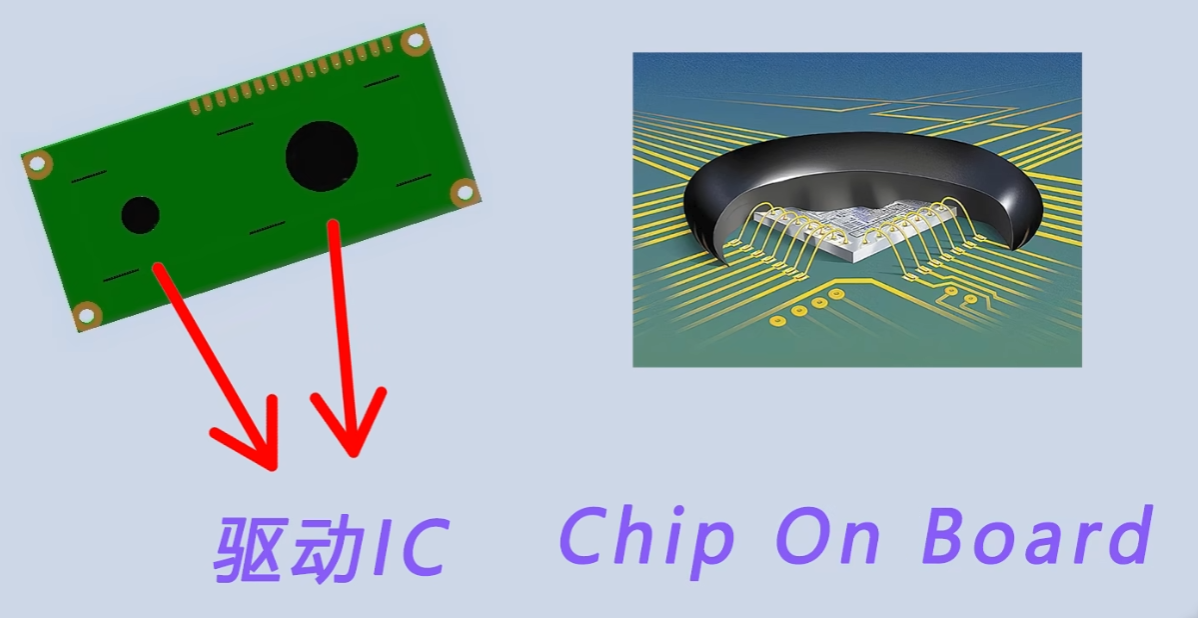

COB封装

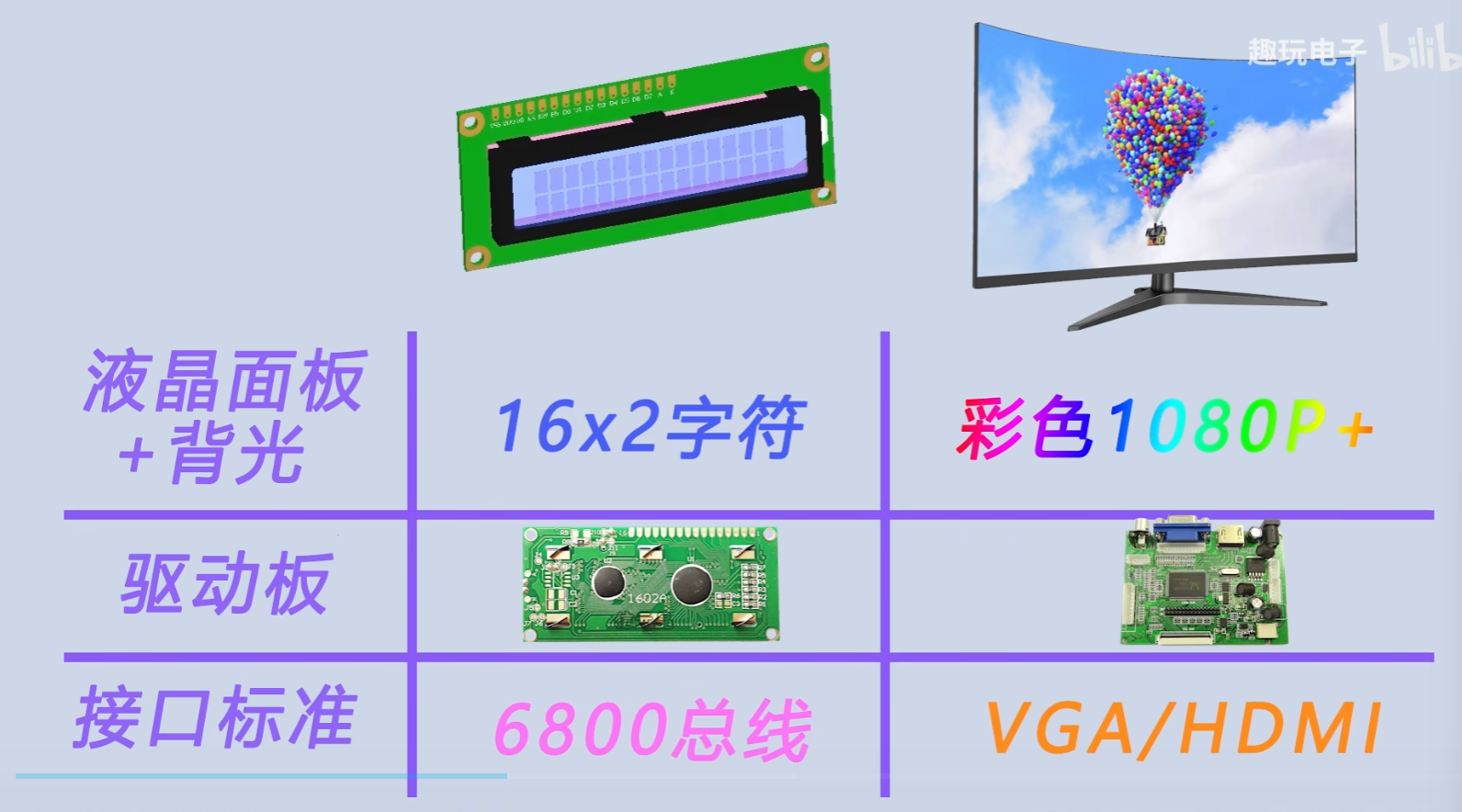

6800总线协议

8080总线协议

ROM和RAM
