一、行业背景与项目概况
1.1 水泥制品自动化生产行业需求
我国是全球水泥制品生产大国，市政排水、农田水利、工业园区建设等领域年需求超2亿米，其中混凝土排水管占比超65%。随着城市化进程推进，行业对水泥管、砌块、化粪池等产品的生产效率、成型精度与质量稳定性要求显著提升。传统半自动化生产模式存在效率低（单班产量80-200米）、质量波动大（圆度误差5%以上、抗压强度偏差±10MPa）、人工依赖度高等问题。自动化生产成为破局关键，核心需求涵盖：① 配料、成型、输送、养护全流程协同控制；② 关键工艺参数（混凝土配比、振动频率、养护温度）实时采集与追溯；③ 远程运维与程序调试，减少停产损失；④ 适配水泥车间粉尘、高温、强电磁干扰的恶劣工况。欧姆龙CJ1 PLC 凭借高可靠性，广泛应用于水泥制品自动化产线，但老旧型号仅保留RS-232串口，无法满足Modbus TCP设备 联网与远程通讯需求，制约产线数字化升级。
1.2 项目概况
本项目为华北某水泥制品厂自动化制管生产线升级工程，核心配置如下：

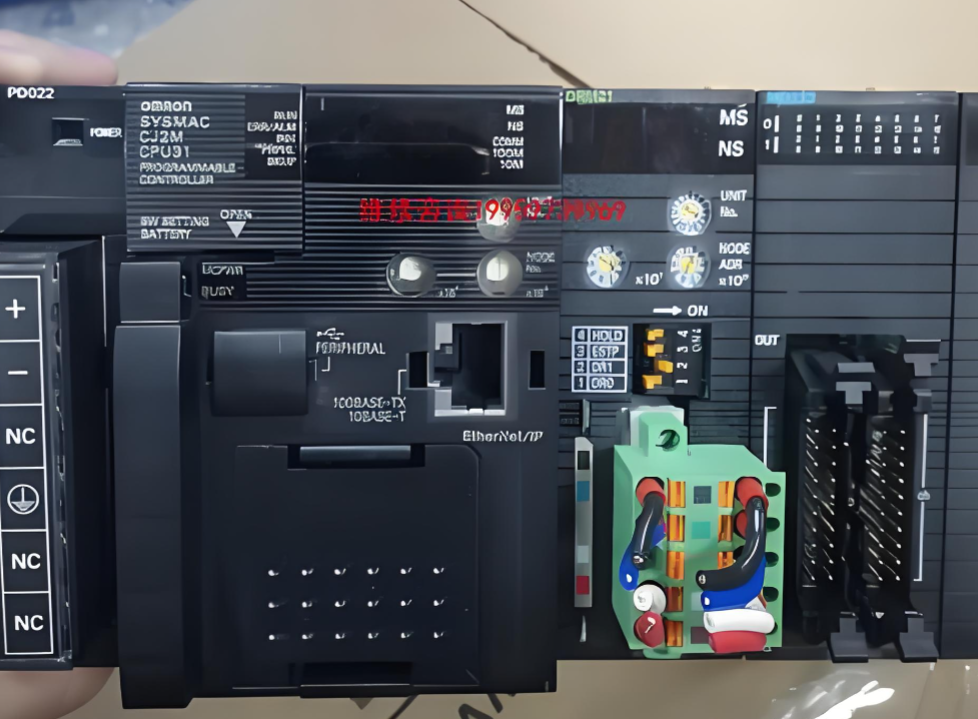

核心控制单元：欧姆龙CJ1系列PLC（CJ1M-CPU13），仅配备1路RS-232圆形DB9串口，用于混凝土配料计量、离心成型、脱模输送的逻辑控制，支持Host Link、Modbus RTU协议。
现场监控终端：Modbus TCP协议工业触摸屏 ，用于现场工艺参数调整、运行状态可视化、异常报警，仅支持以太网通讯。
上位管理系统：工业计算机+SCADA系统（组态王），实现产线调度、数据追溯、报表生成，需远程监控设备状态与工艺参数。
工况特征：产线24小时连续作业，车间存在大量粉尘、高温（养护区40-60℃）、强电磁干扰，对设备防尘、抗干扰、稳定性要求严苛。
1.3 项目核心目标
实现欧姆龙CJ1 PLC与触摸屏、上位机的双向并发通讯，打通"PLC-设备-管控"数据链路。
支持PLC程序远程下载、上载与在线调试，替代现场电缆接线，降低运维成本与停机时间。
无需修改PLC原有程序，快速部署，最大限度减少停产影响。
保障系统在水泥车间恶劣工况下长期稳定运行，实现工艺数据全流程可追溯。
二、项目痛点、选型与实施过程
2.1 核心技术痛点分析
协议与接口双重壁垒，形成数据孤岛：CJ1 PLC采用RS-232串口与Host Link/Modbus RTU协议通讯，而触摸屏、上位机基于Modbus TCP以太网协议，两者在传输方式、帧格式上存在本质差异，无法直接互联互通。同时，PLC唯一的圆形串口资源无法支撑本地操作、远程管控与程序调试的并发访问，导致配料、成型设备与管控系统各自为战，工艺数据无法实时上传，难以支撑质量追溯与工艺优化。
运维效率低下，改造成本高昂：传统PLC程序调试需技术人员至现场通过专用电缆连接，受车间布局限制，单次运维耗时超2小时，月均运维成本约4000元。若更换带网口的新型PLC，需投入超7万元设备成本，且停产5天以上，综合损失超15万元，与水泥企业降本增效需求严重背离。
数据追溯能力缺失，管控精度不足：由于PLC与上位机无法实时通讯，配料配比、成型压力、养护温度等关键参数依赖人工手抄记录，存在漏记、错记风险，数据误差率达3.5%，无法满足水泥制品行业对质量一致性的严格要求，也不利于工艺参数优化。
2.2 解决方案选型

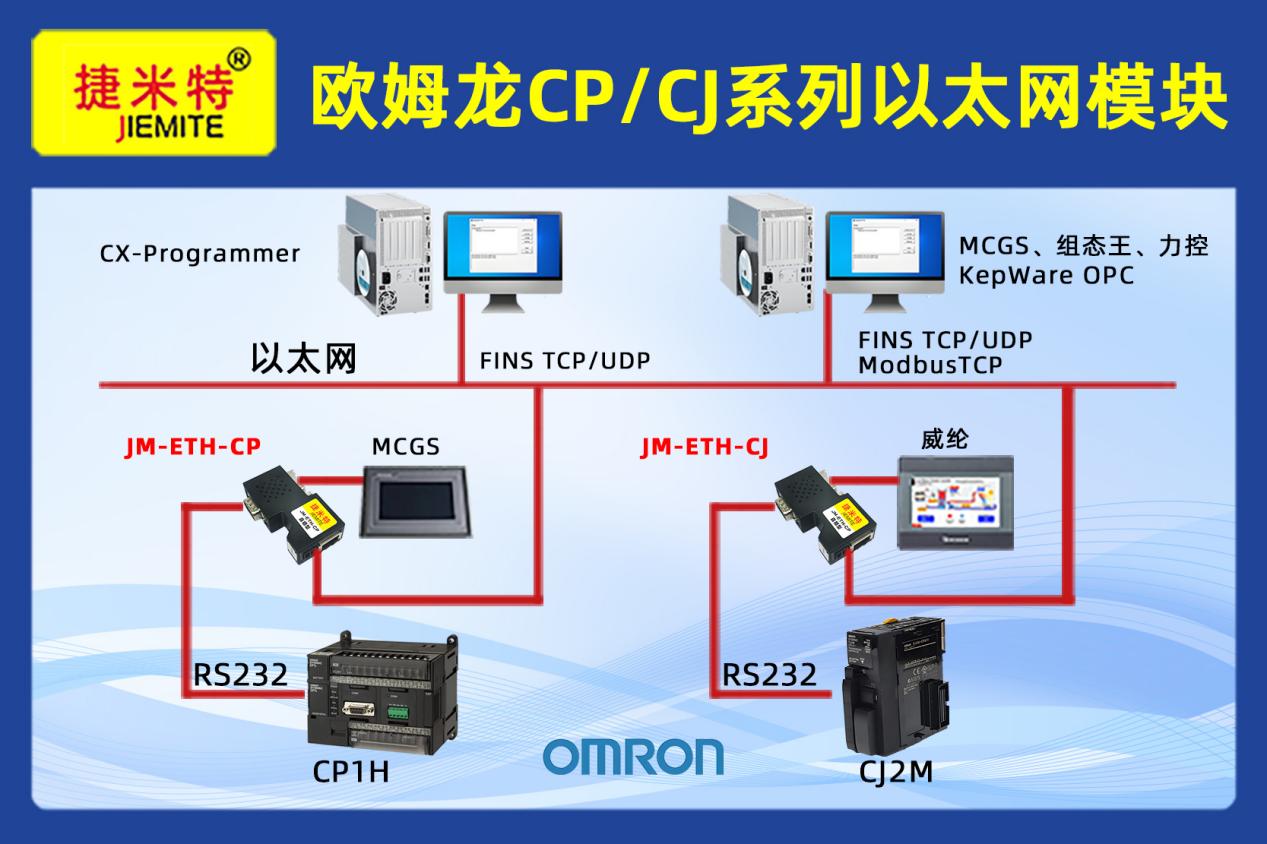

针对上述痛点，经技术论证与兼容性测试，选用捷米特JM-ETH-CJ以太网模块 作为核心通讯设备，该模块专为欧姆龙CJ1/CJ2/CS1系列PLC设计，核心优势如下：
接口与并发兼容：集成1路RS-232圆形DB9串口（匹配CJ1 PLC编程口）与1路10/100M自适应RJ45以太网口，支持最大32个TCP连接，可同时连接触摸屏、上位机、编程电脑，不占用PLC核心资源，解决串口资源匮乏问题。
多协议透明转换：作为高性能以太网转换器，支持RS-232串口与以太网TCP/IP协议双向透传，内置串口转以太网与以太网桥接器功能，无需额外编程，即可实现Host Link/Modbus RTU与Modbus TCP/FINS协议的无缝转换，适配水泥行业主流组态软件与触摸屏。
工业级高可靠性：35mm标准导轨安装，PLC直接供电（功耗＜100mA），无需外接电源；工作温度0-60℃，防尘、抗电磁干扰，平均无故障时间（MTBF）超10万小时，完美适配水泥车间恶劣工况。
便捷配置与运维：支持WEB服务器（默认IP 192.168.1.178(192.168.1.178)）与专用配置工具，可自动识别PLC与HMI串口参数，无需手动配置；支持CX-Programmer软件以太网通讯，可远程下载程序，操作便捷。
2.3 实施过程

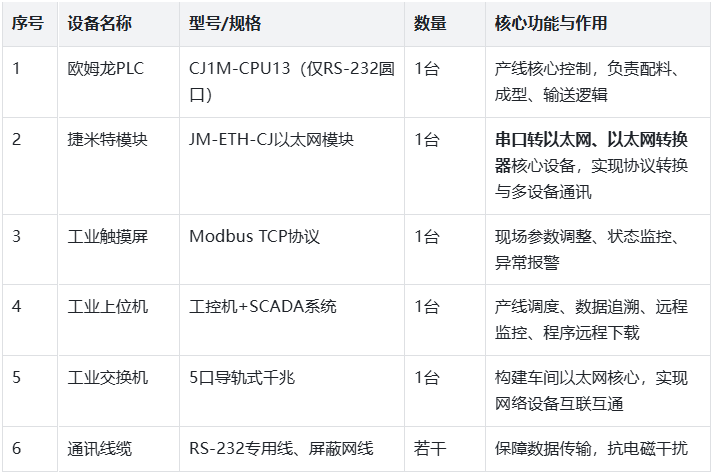

2.3.1 硬件配置清单
2.3.2 系统部署与调试步骤
硬件安装：断电后，将JM-ETH-CJ模块安装于35mm标准导轨，用RS-232专用线连接模块串口与CJ1 PLC的DB9圆形串口，确保接触良好，规避粉尘干扰。
网络组网：用屏蔽网线连接模块RJ45口、触摸屏、上位机至工业交换机，统一规划IP地址至同一网段（如192.168.1.x），构建稳定局域网。
参数配置：上电后，通过电脑浏览器访问模块默认IP（192.168.1.178(192.168.1.178)），进入WEB配置界面；设置通讯协议为"欧姆龙以太网协议"，开启PLC与HMI参数自适应，匹配串口波特率、数据位、校验位等参数，无需修改PLC原有程序。
联调测试：通过CX-Programmer软件远程下载PLC程序，测试通讯稳定性；操作触摸屏验证参数读写与状态监控；在上位机SCADA系统中配置设备，测试数据采集与指令下发。整个部署调试周期控制在1.5小时内，实现不停产升级。
三、网关功能介绍
捷米特JM-ETH-CJ以太网模块是专为欧姆龙CJ1系列PLC设计的串口转以太网网关，核心功能围绕协议转换、设备兼容、高效运维展开，适配水泥制品自动化生产场景：
核心协议转换：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据双向透明传输，高效完成Host Link/Modbus RTU与Modbus TCP/FINS协议转换。作为以太网转换器，无需额外开发，即可实现PLC与触摸屏、上位机的无缝通讯，同时支持远程程序下载，打通产线数据链路。
多设备并发兼容：支持最大32个TCP连接，可同时满足触摸屏、上位机、编程电脑的并发访问，兼容欧姆龙全系列CJ1/CS1 PLC及主流SCADA软件（组态王、MCGS、力控等），无需额外驱动，系统扩展性强。
智能适配与便捷运维：自动识别PLC与HMI串口参数，简化配置；配备电源、串口、以太网三路状态指示灯，实时反馈运行状态，便于快速定位故障；支持固件在线升级，终身免费迭代，适配行业技术升级需求。
工业级安全与节能：内置数据校验机制，抵御车间强电磁干扰，确保数据传输准确；PLC直接供电，简化布线，降低故障点，功耗低，适配24小时连续作业工况。
四、技术架构设计

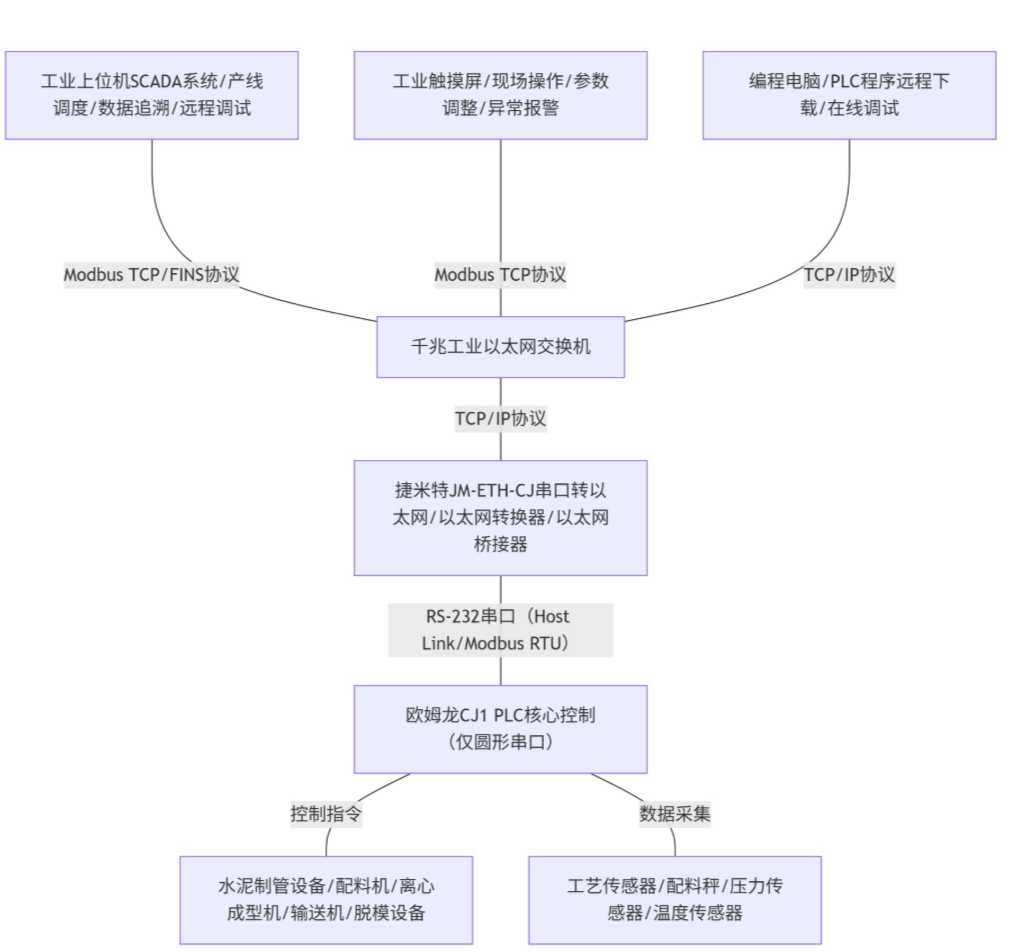

4.1 系统结构拓扑图

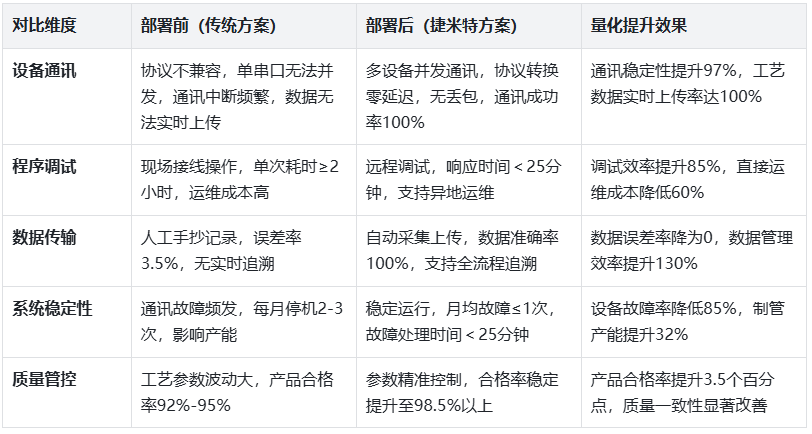

五、应用效果前后对比
六、网关未来发展趋势
随着水泥制品行业数字化、智能化转型深入**，串口转以太网、以太网转换器**类网关设备将呈现以下发展趋势：
边缘计算与智能化融合：未来网关将集成轻量级边缘计算引擎，实现本地工艺数据预处理、异常智能预警（如配料比例失衡、成型压力异常），结合AI算法优化生产参数，提升产线自主运维能力，适配水泥行业精细化管理需求。
网络安全与合规强化：针对水泥行业环保、质量追溯要求，新增TLS/SSL加密、访问权限精细化管控、数据加密存储功能，保障生产数据与工艺参数安全，符合《工业互联网安全标准体系》要求。
国产化与多协议生态拓展：依托国产芯片技术突破，加速国产化替代，实现核心部件自主可控；扩展对PROFIBUS、CANopen等工业总线协议支持，构建开放兼容的协议生态，适配水泥行业多品牌设备协同需求。
七、结论
本项目通过引入捷米特JM-ETH-CJ以太网模块，成功破解了欧姆龙CJ1系列无网口PLC在水泥制品自动化生产中的协议不兼容、串口资源匮乏、运维效率低下等核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借协议转换、多设备并发、工业级可靠等优势，实现了PLC与触摸屏、上位机的无缝联网与数据互通，支撑了水泥制管全流程的数字化管控与质量追溯。
该方案无需修改PLC原有程序，具有改造成本低、部署快、运维高效等优势，既满足了水泥制品行业数字化升级的核心需求，又保障了产线24小时连续稳定运行，契合企业降本增效、质量提升的目标。其成功应用为水泥制品自动化生产及类似离散制造场景中老旧PLC设备的网络化改造提供了高效、经济的工程解决方案。
未来，随着串口转以太网、以太网转换器技术的持续迭代，网关设备将在水泥行业智能制造中发挥更重要作用，推动产线向智能化、无线化、自主化方向发展，助力我国水泥制品行业实现高质量转型，支撑基础设施建设与"双碳"目标落地。
