问题描述

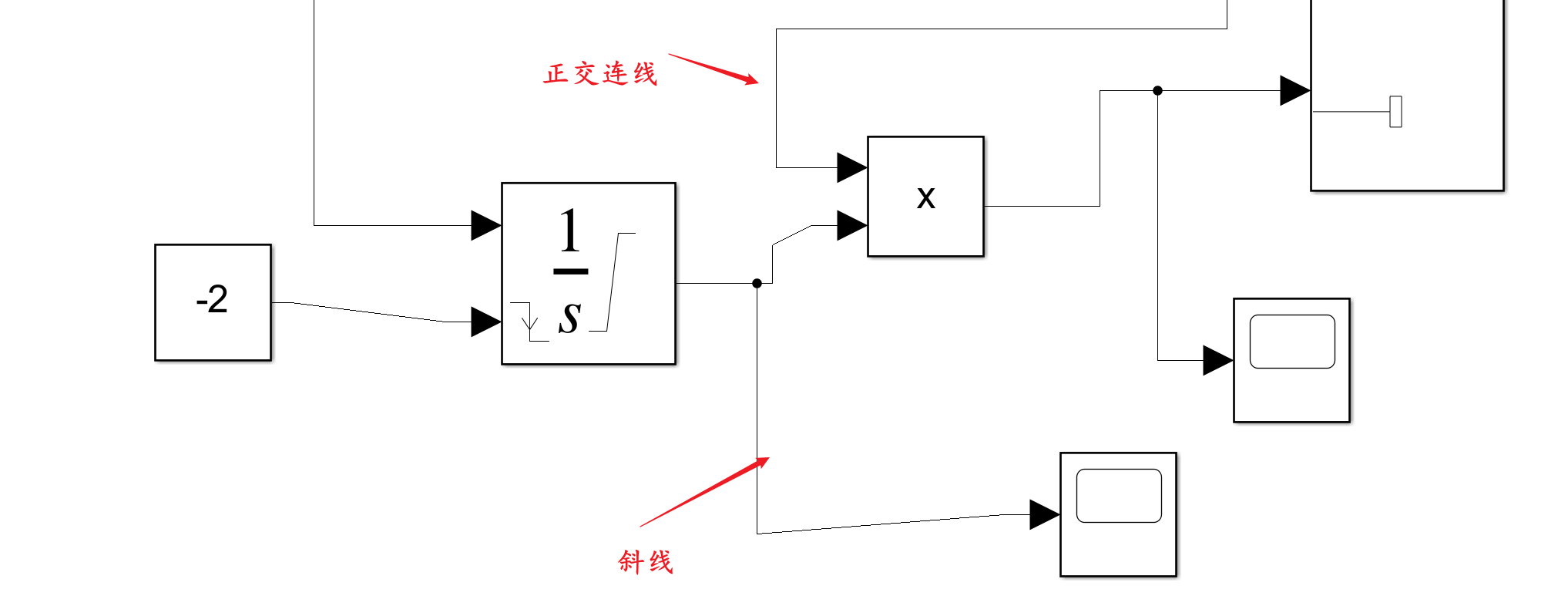

Simulink意外崩溃, 再次打开模型, 注意到之前的正交连线变为斜线, 如下图所示：

在Simulink中，连线变弯曲或变成斜线通常是因为拖动模块或调整排版时，连线没有自动重新规划路径。

解决方法

1. 重新拖动斜线模块，重新连接线；

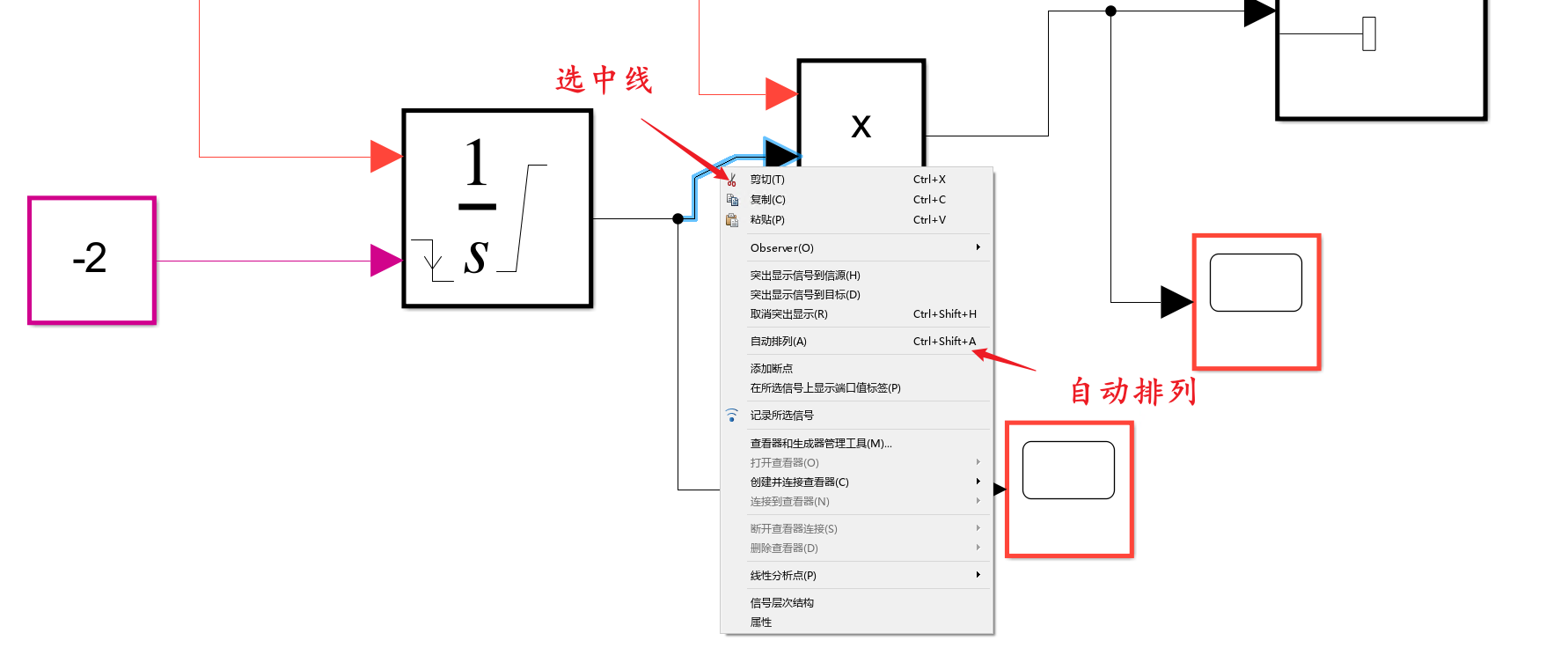

2. 或者选中线，右键单击，自动排列；

绘制斜线的方法

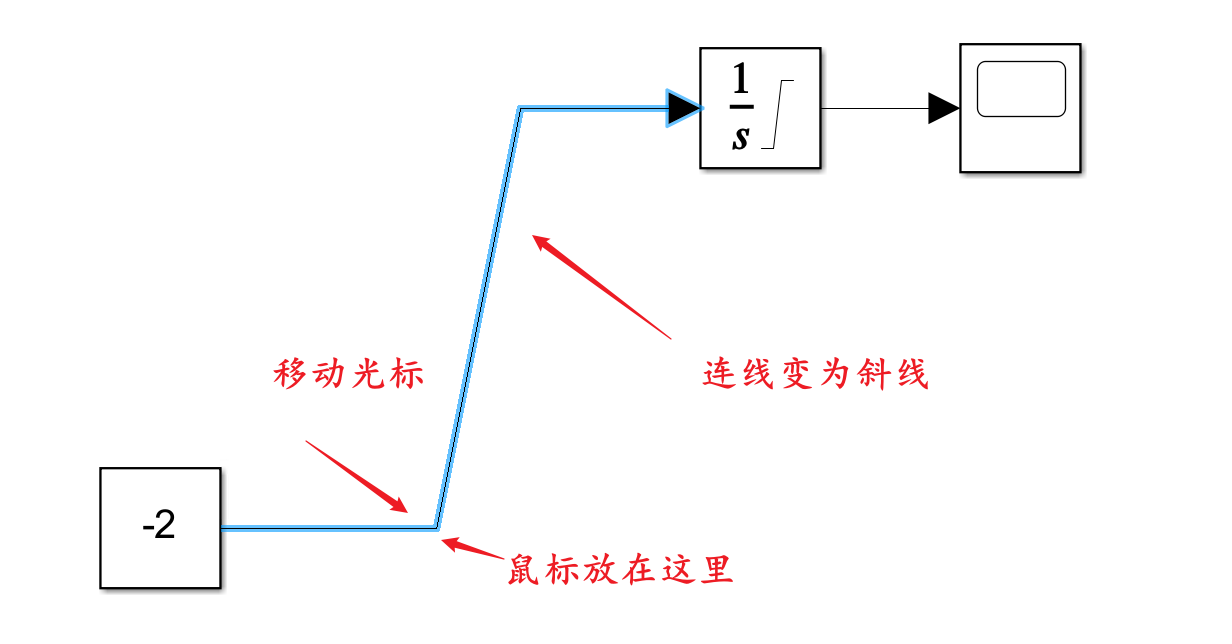

1. 鼠标放置在拐弯末尾, 出现小圆圈;

2. 键盘按下快捷键 Shift , 即可移动连线, 绘制为斜线
