防火墙双击热备的工作模式详解

一、防火墙工作在路由模式

1 区分的技术背景

双机热备的唯一目标：让上下行设备"无感知"地把流量发给当前工作的防火墙。

无论你用什么技术，最终要解决的就是一个问题：
当主防火墙故障时，备用防火墙接管，但上下行设备（交换机或路由器）必须自动把流量发给新主设备，不能人工改配置。

这个目标看起来简单，但上下行设备是两种完全不同的"动物"：

设备类型	转发依据	它怎么识别"该发给谁"？	它懂什么协议？
二层交换机	MAC地址表	它只看目的MAC。谁响应了网关的ARP，它就发给谁。	只懂ARP、MAC、VLAN；不懂IP路由
三层路由器	IP路由表	它根据路由表下一跳IP。谁的IP作为下一跳，它就发给谁。	懂IP、OSPF、BGP等；可识别路由Cost

因此，要骗过交换机和路由器，必须用不同的"骗术"：

• 骗交换机 ：让主备防火墙使用相同的虚拟MAC ，主设备响应ARP，备设备沉默；切换时新主主动发免费ARP刷交换机的MAC表。 → 这就是 VRRP。

• 骗路由器 ：让路由器认为"去往内网/外网的最佳路径应该经过当前主防火墙"。 → 通过 动态路由协议调整Cost 或 静态路由+BFD 来改变路由器的选路。

所以，双机热备的技术方案不是固定的，而是由邻居设备类型决定的。

---

2 为什么分为三种组网？------ 因为防火墙有两个"邻居"（下行和上行）

防火墙有两个方向：下行（接内网） 和 上行（接外网）。每个方向上的邻居可能是交换机，也可能是路由器。排列组合就会出现多种情况。

场景	下行邻居	上行邻居	对双机热备的要求	技术组合
① 上下接交换机	交换机	交换机	两边都需要用同一种"骗术"：虚拟MAC + VRRP	全部用VRRP
② 下交换、上路由	交换机	路由器	下行骗交换机（VRRP），上行骗路由器（路由协议/BFD）	VRRP + 路由/BFD
③ 上下接路由器	路由器	路由器	两边都骗路由器（路由协议），VRRP根本用不着	纯动态路由

为什么没有"下路由、上交换"？

因为内网如果已经用了三层路由器作为网关，通常不会在它后面再串一台防火墙做二层接入，拓扑不合理（可以存在，但极少见，老师一般不讲）。

---

3 这三种组网在"双机热备"中的本质区别

你现在应该已经看出来了：分类的本质是"防火墙与邻居之间的接口类型和协议栈"------它直接决定了双机热备中你必须启用哪些功能、禁用哪些功能。

对比项	组网① 上下交换	组网② 下交换上路由	组网③ 上下路由
下行接口模式	三层子接口（带VLAN）	三层子接口（带VLAN）	三层物理口（无VLAN）
下行冗余机制	VRRP（必须）	VRRP（必须）	无VRRP，靠OSPF Cost
上行接口模式	三层子接口或物理口	三层物理口（点对点IP）	三层物理口（点对点IP）
上行冗余机制	VRRP（必须）	BFD+静态路由 或 OSPF	OSPF/BGP（Cost调优）
VGMP的作用	统一控制所有VRRP组	同左 + 可联动BFD/IP-Link	仅整机主备，不控制VRRP
HRP同步内容	会话表、Server-map	同左	同左

关键点：组网②中，上行不能配VRRP（因为路由器不认虚拟IP），所以必须用其他方式让路由器感知主备切换。这正是很多人学双机热备时最容易忽略的。

---

4 具体配置

4.1 组网①：上下都接二层交换机

拓扑描述：

• 两台防火墙（FW1、FW2）的G1/0/1口分别连接到内网二层交换机。

• 两台防火墙的G1/0/2口分别连接到外网二层交换机。

• 防火墙之间用G1/0/3直连作为心跳口

• 内网有多个VLAN（如VLAN10、VLAN20），防火墙作为这些VLAN的网关。

• 外网交换机上行接出口路由器（路由器可能只配一个接口IP）。

为什么这样组网？

• 内网交换机是二层设备，它不认识IP路由，只认识MAC地址。为了让交换机把流量正确地发给主防火墙，防火墙必须提供一个"不变的虚拟网关IP+虚拟MAC"。这就是VRRP的作用。

• 外网交换机同样是二层，所以也需要VRRP来提供虚拟网关给出口路由器（路由器虽然三层，但因为中间隔着交换机，路由器看到的是防火墙的虚拟IP，所以VRRP仍然有效）。

• 因此，上下行都需要VRRP。

关键配置（以FW1为例，FW2配置完全一样，只是心跳IP不同）：

# 内网子接口（VLAN10网关）
interface GigabitEthernet1/0/1.10
 vlan-type dot1q 10
 ip address 192.168.10.2 24
 vrrp vrid 10 virtual-ip 192.168.10.1

# 外网子接口（假设VLAN100接外网）
interface GigabitEthernet1/0/2.100
 vlan-type dot1q 100
 ip address 200.1.1.2 24
 vrrp vrid 100 virtual-ip 200.1.1.1

# 心跳口
interface GigabitEthernet1/0/3
 ip address 172.16.0.1 24
 hrp enable

双机热备如何工作：

• VGMP通过心跳协商，决定FW1为Active，FW2为Standby。

• VGMP强制控制所有VRRP组：FW1上所有VRRP组为Master，FW2上所有VRRP组为Backup。

• 内网交换机的MAC表里，虚拟MAC对应FW1的端口；外网同样。

• 当FW1故障，VGMP切换，FW2成为Active，FW2发送免费ARP，更新交换机的MAC表，流量切换到FW2。

• HRP实时将FW1的会话表同步给FW2，保证切换后连接不断。

---

4.2 组网②：下接交换机，上接路由器

拓扑描述：

• 下行（内网侧）同组网①：防火墙通过子接口接二层交换机，使用VRRP。

• 上行（外网侧）不再经过二层交换机，防火墙的G1/0/2口直接与一台三层路由器（如运营商CE）用网线直连。

• 直连链路使用一个30位掩码的互联IP段（例如FW1用100.1.1.2/30，路由器用100.1.1.1/30）。

为什么这样组网？

• 下行仍是二层交换机，所以必须用VRRP。

• 上行是三层路由器，路由器本身运行IP路由，它不需要VRRP虚拟IP，它只需要知道"去往内网的下一跳应该指向哪台防火墙"。但是，如果两台防火墙都接在同一台路由器上（路由器两个接口分别接FW1和FW2），路由器需要一种机制来感知哪台防火墙是主。VRRP不可行（路由器不参与VRRP），所以必须用动态路由协议（如OSPF）或BFD+静态路由，来让路由器自动选择主防火墙。

关键配置（下行同组网①，上行增加）：

# 上行物理口（不做子接口）
interface GigabitEthernet1/0/2
 ip address 100.1.1.2 30

# 静态路由指向路由器（下一跳100.1.1.1），并绑定BFD检测
bfd
 ip-link 1 destination 100.1.1.1 interface GigabitEthernet1/0/2
ip route-static 0.0.0.0 0.0.0.0 100.1.1.1 track ip-link 1

# 告诉VGMP，当ip-link检测失败时降低优先级
hrp track ip-link 1

或者使用OSPF（更推荐）：

ospf 1
 area 0
  network 100.1.1.0 0.0.0.3
 default-route-advertise cost 10
# 在备墙上，通过 hrp ospf-cost increase 65500 让备墙宣告的路由cost极大

双机热备如何工作：

• 下行VRRP仍然由VGMP统一控制。

• 上行：主设备BFD检测正常，静态路由有效；备设备的上行口虽然也配IP，但VGMP Standby状态下，HRP不会在备墙上激活上行路由（或cost极高）。

• 当主设备上行链路故障（接口仍UP但路由器不可达），BFD快速检测到，触发VGMP降低优先级，备设备切换为Active。备设备激活自己的上行路由，路由器通过动态路由收敛或ARP更新将流量切到新主。

• HRP同样同步会话表。

---

4.3 组网③：上下都接路由器（全三层）

拓扑描述：

• 防火墙不再作为内网网关。内网核心路由器负责所有VLAN间路由。

• 防火墙的上行接外网路由器，下行接内网核心路由器。所有接口都是三层物理口，点对点IP。

• 两台防火墙的下行分别接内网路由器的不同接口（或同一交换机但三层口），上行类似。

为什么这样组网？

• 防火墙不需要提供虚拟网关，所以完全不用VRRP。

• 冗余切换依靠动态路由协议。通过调整路由协议的metric（如OSPF cost），让内网和外网路由器优先选择主防火墙，主故障时自动切换到备防火墙。

• 这样避免了VRRP带来的额外虚拟IP，更适合大型网络。

关键配置：

# 下行接口（接内网核心路由器）
interface GigabitEthernet1/0/1
 ip address 192.168.1.2 30

# 上行接口（接外网路由器）
interface GigabitEthernet1/0/2
 ip address 200.1.1.2 30

# 运行OSPF
ospf 1
 area 0
  network 192.168.1.0 0.0.0.3
  network 200.1.1.0 0.0.0.3
  default-route-advertise always cost 10   # 主墙宣告默认路由cost=10

# 备墙上使用
ospf 1
 hrp ospf-cost increase 65500   # 备墙所有接口cost自动增加

双机热备如何工作：

• VGMP仍然选举Active和Standby，但不对VRRP做任何控制（因为没有VRRP）。

• 主墙正常宣告低cost路由，备墙宣告高cost路由。内网和外网路由器根据SPF算法选择主墙路径。

• 当主墙故障，OSPF邻居中断，路由器重新计算路径，切换到备墙（备墙的cost虽然高，但唯一可用）。

• HRP仍然需要同步会话表，保证TCP连接不中断。

• 此模式要求防火墙与路由器之间必须运行动态路由协议，且备墙必须预先建立邻居（但邻居状态可能非Full？实际上备墙OSPF邻居也是Full，只是它宣告的路由cost高，不被优选）。

---

主备的配置

前置基础：VGMP 与 VRRP 的默认关系

在华为双机热备中，VGMP 组（设备级）默认强制所有 VRRP 备份组（接口级）的状态与 VGMP 状态一致：

• VGMP = Active → 本机所有 VRRP 组都是 Master

• VGMP = Standby → 本机所有 VRRP 组都是 Backup

如果要实现负载分担（不同 VLAN 走不同防火墙），就必须打破这个默认行为 。打破的方法就是在 VRRP 配置中显式加上 active 或 standby 关键字，这会让该 VRRP 组的状态 与 VGMP 状态相反（或独立）。

负载分担 的核心思想是：通过在不同 VRRP 组中手动指定 active 或 standby，让不同的 VLAN 或业务段的虚拟网关主备角色分布在两台防火墙上，从而实现流量分流。
主备模式 则不需要手动指定 active/standby，完全由 VGMP 统一控制。

注意 ：active 和 standby 关键字是 VRRP 配置中的参数，用于指定该 VRRP 组希望成为 Master 还是 Backup，它会覆盖 VGMP 的强制统一。

---

核心分清两个概念

1. 主备模式 ：一台转发所有流量，另一台冷备。
   VRRP 配置 ：可以不加 active/standby，让 VGMP 自动决定；也可以手动指定，但最终只有一台是 Master。

2. 负载分担模式 ：两台都转发流量。
   VRRP 配置：必须至少两个 VRRP 组（例如不同 VLAN），FW1 在其中一组 active、另一组 standby；FW2 相反。

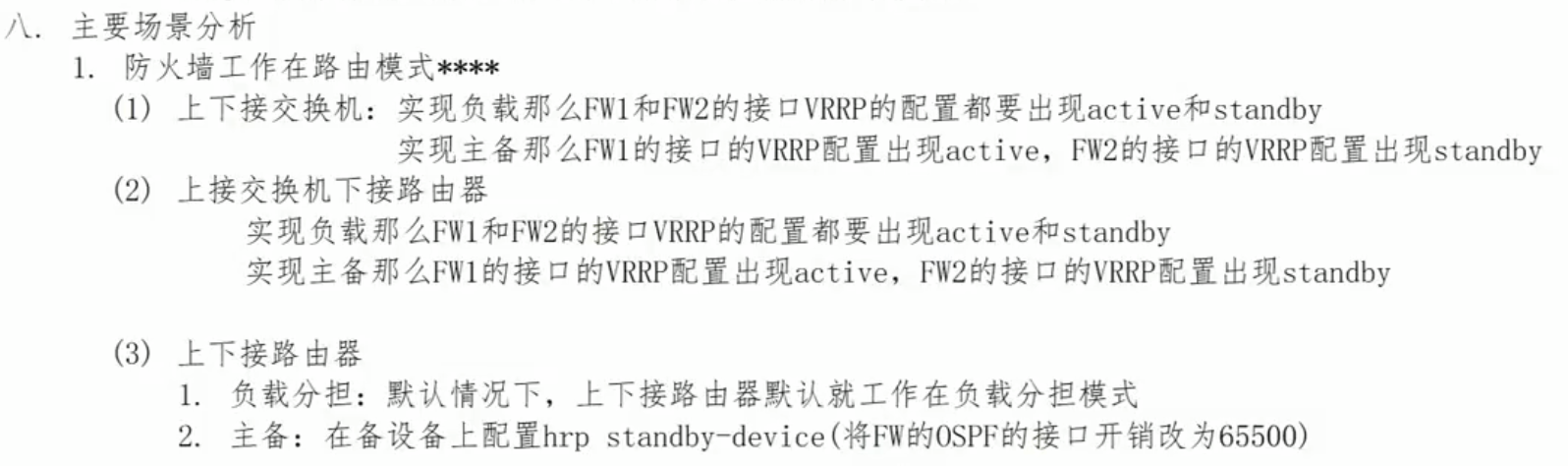

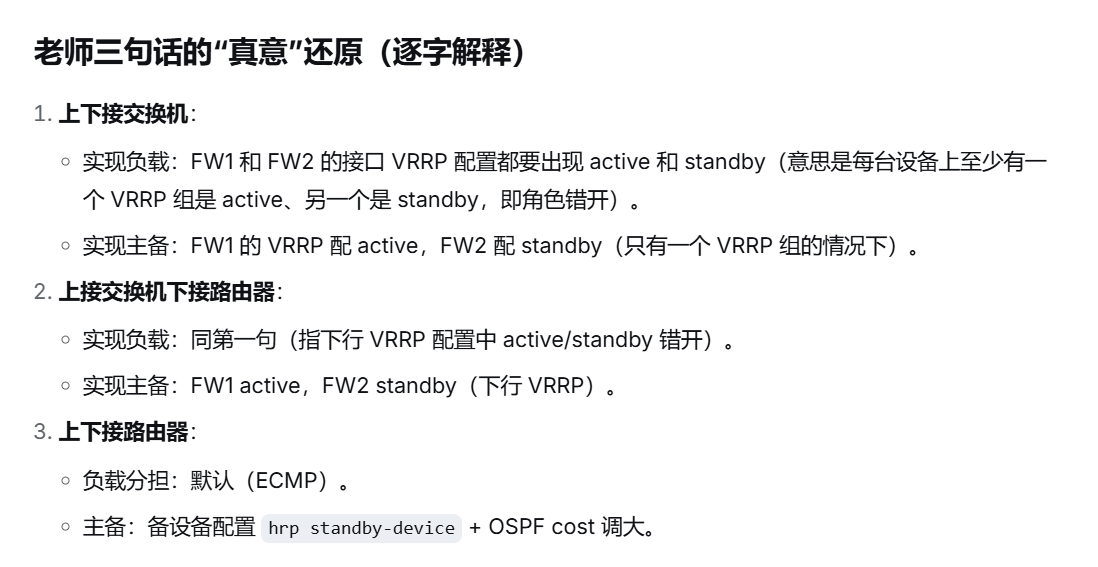

第一条：上下接交换机

• 负载分担 ：需要两组 VRRP（例如 VLAN10 和 VLAN20，或上行组和下行组）。FW1 在组 A active，组 B standby；FW2 在组 A standby，组 B active。两台设备的接口 VRRP 配置中都出现了 active 和 standby（因为每个设备上既有 active 的组也有 standby 的组）。这就是老师说的"FW1和FW2的接口VRRP的配置都要出现active和standby"。

• 主备模式：只需要一组 VRRP，FW1 active、FW2 standby（或者都不加参数）。老师后半句"FW1的接口的VRRP配置出现active，FW2的接口的VRRP配置出现standby"就是描述主备模式下 VRRP 的一种配置方式。

第二条：上接交换机下接路由器

• 负载分担 ：下行（接交换机）需要多个 VRRP 组，配置同第一条的负载分担。上行（接路由器）不需要 VRRP，靠 OSPF 的 ECMP 自动分担。老师那句话仍然是指下行 VRRP 的 active/standby 错开配置，上行不适用。

• 主备模式：下行 VRRP 一组，FW1 active、FW2 standby；上行 OSPF 通过 cost 控制（备墙 cost 调大）。

第三条：上下接路由器

• 负载分担 ：默认就是负载分担（ECMP）。不需要任何 VRRP，也不配置 active/standby。

• 主备模式 ：在备墙上配置 hrp standby-device（强制为备），同时配置 hrp ospf-cost increase 65500 使其路由 cost 极大，保证路由器不选它。
