一、系统简介
系统旨在更加简单直观地进行5G测试，即使在面对5G NR部署的复杂测试场景时也同样如此。仪器可用于所有5G信令测试应用，支持多种当前和未来的3GPP频段组合，并支持高达20 Gbps的端到端数据吞吐。完全独立的LTE/FR1和FR2射频链降低了测试设置的复杂程度，并通过并行测试加快了整个测试流程。完全符合执行 YY 9706.102 / GB 4824 标准，并符合 IEEE C63.27 作为无线共存专项测试方法。
一体化综测仪提供多频段功能，能够测试LTE、FR1和FR2 频段组合，从而验证5G设备的射频、信令和应用。射频单元的频率范围可扩展至8 GHz，能够进一步支持FR1 3GPP频段扩展。射频单元提供更好的动态范围，能够更加稳定可靠地进行射频和Callbox测试。采用模块化、可扩展的硬件架构，能够灵活配置以满足不同的测试需求。无需进行FR2测试时，可以不配置B500A中频单元，之后再为仪器升级中频单元以进行FR2测试。先进的CMsquares软件通过简单直观的Web界面指导用户完成各类5G测试。Web界面包含Python脚本界面，支持自动化远程测试。提供多种附件，能够在FR1和FR2频率范围内进行MIMO和OTA测试。提供真正的交钥匙5G测试解决方案，包括小型屏蔽箱以及配备远程无线电头和有源合路器的大型OTA暗室。
HY®HYX500 无线通信测试系统

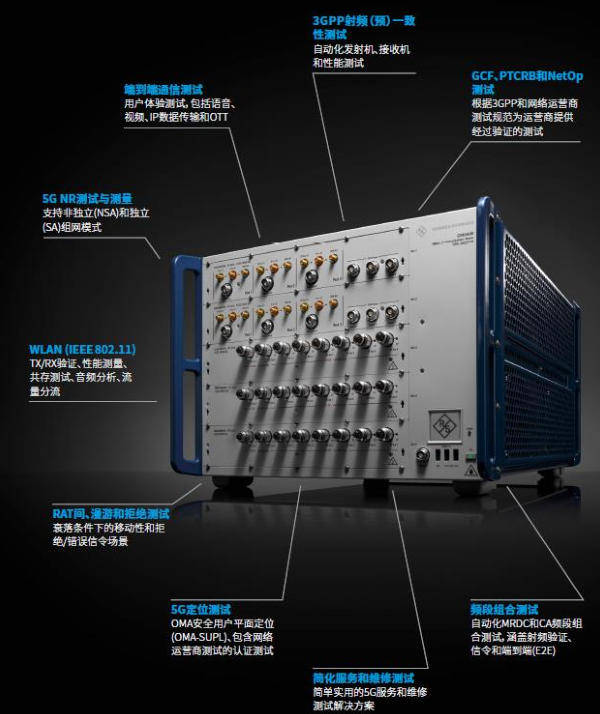

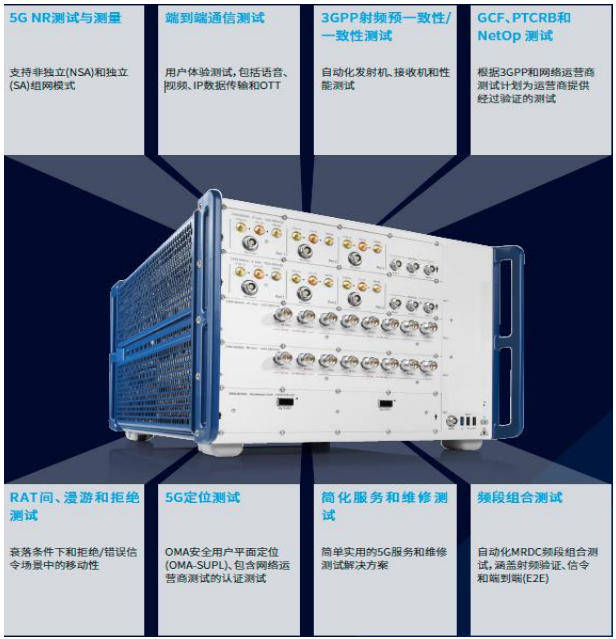

CMX500 无线电通信综测仪
二、主要特点
400MHz-8GHz的LTE和FR1多频段功能；
1.4 - 8 射频端口 (带宽 1 GHz）；
2.内置应用服务器，支持20 Gbps的IP数据性能测试；
3.Web图形用户界面可用于射频、协议和应用测试 (EVM、星座图等) ；
4.丰富的IP和应用测试功能；
-
5G NR 组网方式NSA SA均支持；
-
频率精度 < 0.1Hz ；
- 显示平均底噪声 < -153 dBm (归一化1Hz) ；
8.3GPP 38.521 全部用例。
