上海域格4G模块信号说明
- 4G网络介绍
- 网络信号
-
- RSSI和RSRP的区别。
- RSRP信号强度
- RSRQ信号强度
- RSSI信号强度
- [RSRP 、RSRQ、RSSI三者的关系与作用](#RSRP 、RSRQ、RSSI三者的关系与作用)
4G网络介绍
4G网络，即第四代移动通信技术，是以LTE技术为代表的国际主流高速移动通信标准。它标志着移动通信从语音时代迈向高速数据时代的关键里程碑。
核心技术
4G主要分为FDD-LTE和TD-LTE两种制式。FDD-LTE采用成对频谱，上下行同时工作，覆盖广、成熟度高；TD-LTE采用非成对频谱，上下行分时工作，频谱利用率更高，特别适合频谱资源紧张的环境。
FDD-LTE和TD-LTE是4G LTE技术的两种主要双工模式，它们的速率表现各有特点，主要受频谱利用方式、资源配置和实际部署环境的影响。
在实际商用网络中，速率表现与频谱配置和资源分配策略密切相关。
FDD-LTE：采用成对的频谱，上下行可以同时、独立地传输数据，因此其上下行速率通常更为均衡和稳定。
例如，中国移动在B1（2100MHz）和B3（1800MHz）频段的FDD-LTE网络，其下行速率最高可达150Mbps，上行速率最高可达50Mbps。
TD-LTE：采用非成对的频谱，上下行数据分时共享同一段频率。其优势在于频谱利用的灵活性，可以根据数据业务的需求（通常是下行远多于上行）动态调整上下行时隙比例。有分析指出，通过配置更多的下行时隙，TD-LTE在频谱利用率上可能比FDD-LTE高出约1.5倍，这意味着在相同的频谱资源下，TD-LTE能承载更多的下行数据流量，从而在数据业务为主（如下载、视频）的场景中可能表现出更高的下行速率效率。
网络信号
4G网络状况，需要重点关注以下四个核心参数，它们分别从不同维度反映了信号的质量。
信号强度：RSRP
RSRP是参考信号接收功率，它直接测量来自基站专用参考信号的能量强度，是评估信号覆盖的核心指标。其数值为负值，越接近0越好。通常，RSRP大于-80 dBm为优秀，低于-100 dBm则很差。这是判断手机能否连接到网络的基础。
信号质量：RSRQ
RSRQ是参考信号接收质量，它在RSRP的基础上，考虑了网络负载和干扰的影响，可以理解为在嘈杂环境中听清讲话的"清晰度"。其数值同样为负，越大（越接近0）越好。通常，RSRQ大于-10dB为优秀，小于等于-20dB则表示质量很差。
网络性能：SINR
SINR是信号与干扰加噪声比，这是评估实际可用性的关键指标，衡量有用信号相对于背景噪音和干扰信号的强度比。比值越高，通道越"干净"。其数值越高越好，通常大于15dB为极佳，低于5dB就会明显影响网速和稳定性。
总体参考：RSSI
RSSI是接收信号强度指示，它测量在特定信道内接收到的所有信号（包括有用信号、邻区干扰和噪声）的总功率。它提供一个总体的能量参考，数值为负，越接近0越好。但需结合RSRQ/SINR来判断其是否"有用"，因为高RSSI可能源于强干扰。
RSSI和RSRP的区别。
| 特性 | RSSI | RSRP |
|---|---|---|
| 测量内容 | 接收到的所有信号（有用信号+干扰+噪声）的总功率。 | 仅服务小区特定参考信号的功率。 |
| 主要用途 | 常用于设备内部评估整体接收强度，或在一些无线技术（如Wi-Fi、ZigBee）中用于粗略测距和链路质量判断。在蜂窝网络中，基站侧的反向RSSI常用于评估系统干扰水平。 | 用于蜂窝网络（4G/5G）的小区选择、重选、切换决策以及网络覆盖评估。是衡量下行链路信号质量的核心参数。 |
| 信号纯净度 | 不能准确反映信号质量，因为高RSSI可能源于强干扰。 | 能更精确地反映服务小区的真实信号强度，因为滤除了干扰。 |
| 典型取值范围 | 数值通常为负，具体范围因系统和环境差异较大。 | 典型范围在-140dBm到-44dBm之间，数值越大（越接近0）表示信号越强。 |
RSRP信号强度
可以划分为以下几个等级，以评估覆盖质量：
| RSRP范围 (dBm) | 强度等级 | 网络体验 | 支持的关键业务 |
|---|---|---|---|
| > -85 | 优秀 | 网络体验非常流畅 | 高清视频、在线游戏、实时直播、4K流媒体 |
| -85 ~ -95 | 良好 | 信号质量不错，无显著卡顿 | 流畅网页浏览、视频通话、标清视频（480p-720p）、社交媒体应用 |
| -95 ~ -105 | 一般 | 数据传输速率受限，偶发卡顿 | 基础网页加载、音频流媒体、文字消息（视频缓冲风险） |
| -105 ~ -115 | 较差 | 连接不稳定，频繁中断 | 低速文字传输、间歇性语音通话（易掉线） |
| < -115 | 极差 | 基本无法通信 | 无法发起有效业务（紧急呼叫可能失败） |
RSRP为负值，数值越大信号越强，网速快慢同时还要关注下RSRQ信号质量等级与网络性能。
RSRQ信号强度
| RSRQ范围(dB) | 信号质量等级 | 典型表现 | 优化建议 |
|---|---|---|---|
| ≥ -10 | 过高 | 可能因基站过近产生干扰，影响稳定性 | 检查基站密度，调整功率参数 |
| -10 ~ -15 | 极佳 | 网络延迟低，视频/游戏流畅 | 保持当前配置，监控波动 |
| -15 ~ -20 | 良好 | 普通网页/视频流畅，语音可能偶发断续 | 排查局部干扰源（如电机设备） |
| -20 ~ -25 | 较差 | 扫码需多次尝试，网页加载明显延迟 | 检查弱覆盖或高负荷小区 |
| < -25 | 极差 | 基本不可用，频繁掉线 | 优先切换基站或增强覆盖 |

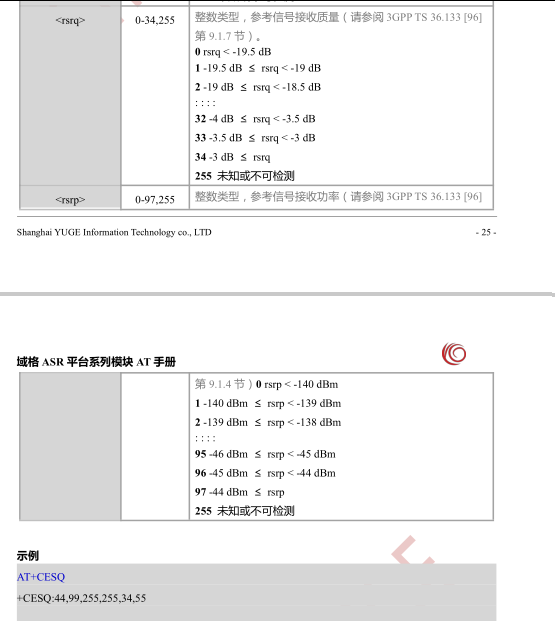

4G模块查询RSRP和RSRQ信号指令：
AT+CESQ
最后一位参数是RSRP，转换方式-140。
RSSI信号强度
范围通常在 -70 dBm 至 -85 dBm 之间。具体可参考以下分级：
| 信号等级 | dBm范围 | 格数显示（4格设备） | 格数显示（5格设备） | 网络质量 | 典型体验 |
|---|---|---|---|---|---|
| 极强 | ≥ -50 dBm | 4格（满格） | 5格（满格） | 优秀 | 超高速下载（>100Mbps）、4K视频无缓冲、游戏零延迟 |
| 强 | -50 dBm ~ -65 dBm | 3~4格 | 4~5格 | 良好 | 流畅高清视频、稳定在线会议，轻微波动不影响使用 |
| 中 | -65 dBm ~ -75 dBm | 2~3格 | 3~4格 | 一般 | 网页浏览/社交应用流畅，视频可能缓冲，游戏偶有卡顿 |
| 弱 | -75 dBm ~ -85 dBm | 1~2格 | 2~3格 | 较差 | 基础网页加载慢、邮件收发延迟，易断连 |
| 极弱 | < -85 dBm | 0~1格或无信号 | 0~1格 | 极差 | 无法加载内容，通话中断，基本不可用 |
4G模块查询RSSI信号指令：
AT+CSQ
+CSQ: 13,99 //若返回的第一个数值为 99 表示无信号，
可复查天线的连接
注：
CSQ（CCSQ）与 dBm 换算公式如下
+CSQ:N,99（+CCSQ: N, 99）转换为 dBm 为：N*2-113
如信号+CSQ: 13,99，转换为 dBm 为-87dBm。
RSRP 、RSRQ、RSSI三者的关系与作用
简单来说，这三个指标共同决定了你的网络体验：
RSRP 决定了你的手机能否连接到网络（覆盖问题）。信号强度是基础。
RSRQ 决定了连接建立后，你的网速能有多快（质量问题）。信号纯净度是关键。
RSSI 是一个更宽泛的总接收功率指标，其部分信息会用于计算RSRQ（参考信号接收质量，公式为 N × RSRP / RSSI）和SINR，以综合评估信号质量。
一个典型的例子是：在演唱会现场，你的手机可能显示信号满格（RSRP很强），但因为现场人声鼎沸（干扰巨大），导致RSRQ很低，结果就是电话听不清、网速很慢。此时，RSSI的数值会非常高，因为它包含了巨大的环境噪音。
