一、两种嵌入式存储方案
在嵌入式系统设计中，SD NAND和eMMC是两种常见的存储方案。它们都是贴片式封装，都集成了控制器，都能直接焊接在电路板上。但它们的接口不同、协议不同、适用场景也不同。
很多工程师在这两者之间纠结。今天就来对比一下，帮大家理清选型思路。
SD NAND可以理解为"贴片式TF卡"，使用SD协议通信。eMMC是嵌入式多媒体卡，使用MMC协议通信。米客方德是业界首家推出基于SLC的SD NAND品牌，在工业级存储领域有深厚积累。
二、接口和兼容性对比
SD NAND支持两种工作模式：SDIO模式和SPI模式。SDIO模式使用6根信号线，速度更快；SPI模式只用4根线，几乎任何MCU都有SPI接口。这种双模式设计让SD NAND的兼容性非常好，无论是高端应用处理器还是低端MCU都能驱动。
eMMC使用MMC接口，需要主控芯片有对应的MMC控制器。MMC接口通常只出现在中高端的应用处理器上，低端MCU很少有eMMC接口。如果主控不支持MMC，用eMMC就比较麻烦。
从驱动开发角度看，SD NAND更容易上手。SD卡驱动在网上随处可见，移植工作量小。eMMC驱动相对少见，很多工程师需要从头写起。
三、速度对比
速度方面，eMMC普遍领先。eMMC5.1的理论带宽是每秒400兆字节，实际读写速度在每秒100到300兆字节之间。
SD NAND在SDIO模式下的速度要慢一些。SD3.0规范的理论上限是每秒104兆字节。米客方德的大容量SD NAND实际测试中，读取速度可达每秒168兆字节，写入速度每秒139兆字节，已经超过了规范上限，表现相当不错。
不过需要说明的是，大多数嵌入式应用并不需要那么高的速度。对于日志存储、配置文件保存、中等码率视频录制，SD NAND的速度已经绰绰有余了。
四、尺寸和封装对比

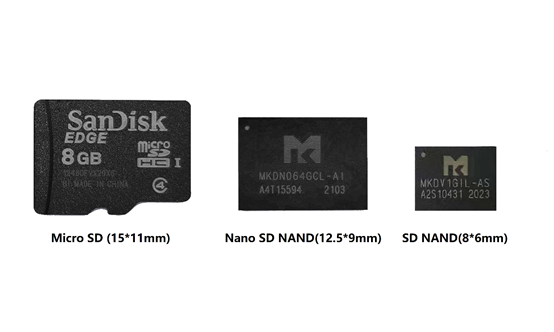

尺寸方面，SD NAND有明显优势。米客方德SD NAND的最小封装只有6乘8毫米，比成年人的小指甲盖还小。eMMC的常见封装是11.5乘13毫米或12乘16毫米，比SD NAND大不少。
对于空间受限的便携设备，比如智能手表、智能眼镜、无人机，这个尺寸差异可能是决定性的。SD NAND的小尺寸让它可以塞进更紧凑的产品里。
五、寿命和可靠性对比
寿命方面，SD NAND选择更灵活。eMMC内部通常采用TLC或QLC颗粒，擦写寿命几百到几千次。虽然也有工业级eMMC，但价格较高，可选型号较少。
米客方德SD NAND提供从SLC到TLC的全系列闪存类型。SLC版本擦写寿命高达10万次，数据保存10年；pSLC版本3万次；工业级TLC版本也有3000次。工程师可以根据项目对寿命的要求灵活选择。
可靠性方面，两者都可以做到很高水平。但SD NAND的SMART功能是独特优势，可以实时监测寿命和健康状态，提前预警。
六、成本对比
成本方面，同容量下SD NAND通常比eMMC略便宜。因为SD NAND的控制器相对简单，封装也更小。不过价差不大，选型时成本不是决定性因素。
更重要的是综合成本。SD NAND开发简单，驱动代码成熟，可以快速完成方案设计，节省研发时间和人力成本。如果团队不熟悉MMC协议，用eMMC可能需要更长的开发周期。
七、选型建议
总结一下选型建议。
如果主控没有MMC接口，或者只有SPI接口，选SD NAND。如果设备空间非常紧凑，选SD NAND的小封装。如果对存储寿命要求极高，需要SLC颗粒，选SD NAND。如果追求开发简单、快速上市，选SD NAND。
如果对速度有极致要求，需要每秒200兆字节以上的读写，选eMMC。如果主控原生支持eMMC且有现成驱动，选eMMC也可以。
米客方德SD NAND覆盖从128兆字节到64吉字节的容量范围，从SLC到TLC全系列闪存类型，适配ST、TI、NXP、瑞芯微、全志等主流平台，是嵌入式存储的可靠选择。
