做中大功率电源的工程师都知道，72W这个功率段很尴尬------用传统MOS效率上不去，用氮化镓成本又太高。今天给大家介绍一套芯茂微的SiC双电源方案：LP8841SC+LP35118N，72W输出、全电压认证、体积直降20%，关键是性价比很高！
方案核心参数
| 项目 | 参数 |
|---|---|

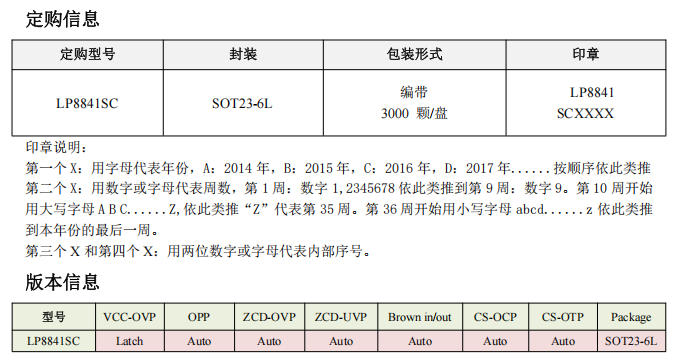

| 主控芯片 | LP8841SC（SOT23-6，芯茂微） |
| 同步整流 | LP35118N（SOT23-6，芯茂微） |
| 输出功率 | 72W（12V/6A） |
| 输入电压 | 90-265Vac 全电压 |
| 主开关管 | SiC MOS（LP300C075T1A，TO252） |
| 同步整流管 | 外驱MOS（BSC0805LS，2颗） |
| 拓扑结构 | PSR原边反馈+同步整流 |
| 认证状态 | 全电压认证通过 |
三大核心亮点
1. SiC替代氮化镓，成本直降
| 对比项 | 氮化镓方案 | 本SiC方案 |
|---|---|---|
| 主开关管 | GaN（贵） | SiC（便宜30%+） |
| 驱动复杂度 | 高，需专门驱动 | 低，直接驱动 |
| 效率 | 93%+ | 91%+（够用） |
| 成本 | 高 | 省20-30% |
结论：72W这个功率段，SiC完全够用，没必要为那2%效率多花冤枉钱！
2. 双芯片极简设计，省空间
LP8841SC：原边控制+PSR反馈，省掉光耦和431
LP35118N：同步整流驱动，省掉肖特基二极管
两颗芯片都是SOT23-6封装，加起来还没指甲盖大
PCB尺寸：80mm×122mm，比传统方案省20%面积
3. 全电压认证，即拿即用
✅ 传导EMI：230Vac满载通过
✅ 辐射EMI：220Vac/满载通过
✅ 效率：全电压平均效率≥88%，满足COC V5标准
✅ 待机功耗：最低54mW，满足能效要求
实测数据一览
效率测试（12V/6A输出）：
| 输入电压 | 平均效率 |
|---|---|
| 90Vac | 88.70% |
| 115Vac | 90.09% |
| 230Vac | 90.78% |
| 264Vac | 90.35% |
纹波表现：
90Vac满载：198mV
115Vac满载：114mV
230Vac满载：98mV
保护功能：
输入欠压保护：57Vac
输出过流保护：6.9A
短路保护：Vcs=736mV，安全可靠

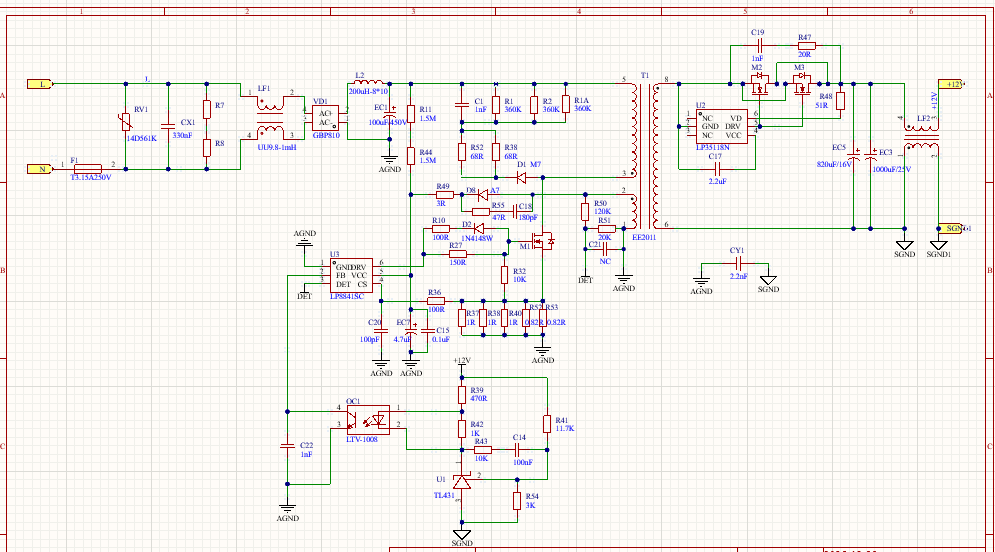

关键器件清单
| 器件 | 型号 | 作用 |
|---|---|---|
| 主控IC | LP8841SC | PSR原边控制 |
| 同步整流IC | LP35118N | 副边同步整流驱动 |
| SiC MOS | LP300C075T1A | 原边主开关（800V/300mΩ） |
| 同步MOS | BSC0805LS×2 | 副边整流（5×6封装） |
| 变压器 | EE2011 | AE82mm²，PC95材质 |
| 输入电容 | 100μF/450V | 电解电容 |
| 输出电容 | 820μF固态+1000μF电解 | 低ESR组合 |
适合做什么产品？
LED驱动电源：12V/6A恒压输出，带多路LED
安防监控电源：大功率PoE供电、NVR电源
工业适配器：24V/3A、36V/2A等多种输出
家电电源：净水器、空气净化器等中大功率家电
设计Tips
变压器要点：
磁芯：EE2011，PC95材质（必须用PC95，PC40会饱和）
感量：250μH（3-5脚测量）
漏感：＜15μH
线槽宽度：7.8mm（如需更好效率可换更大槽宽）

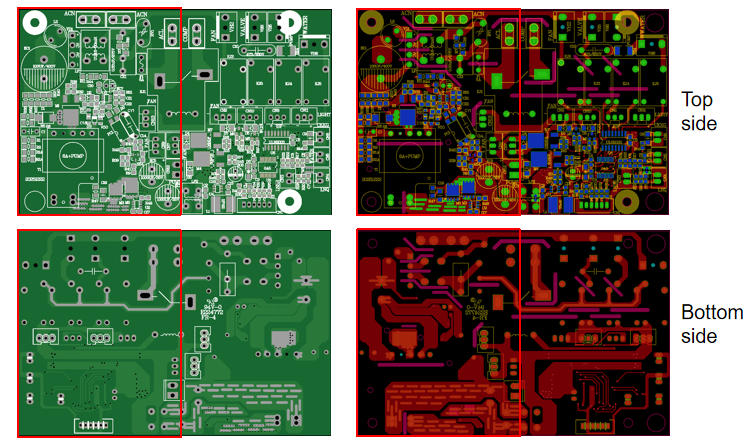

Layout建议：
原边SiC MOS散热要留足铜皮
同步整流管两颗并联，均匀布局
Y电容靠近变压器引脚，减小共模噪声
总结
芯茂微LP8841SC+LP35118N这套方案，就是72W功率段的"性价比之王"：
✅ SiC替代氮化镓，成本省20-30%
✅ 双SOT23-6芯片，体积省20%
✅ 全电压认证通过，即拿即用
✅ 效率90%+，满足能效标准
