物联网实战：基于MQTT协议的智能家居数据传输系统设计与实现

一、项目背景：智能家居通信的技术挑战

在智能家居快速发展的大背景下，传统的数据传输方案面临诸多挑战：

传统方案的痛点：

1. 通信协议复杂：HTTP等协议在资源受限的嵌入式设备上运行困难
2. 网络稳定性差：在弱网环境下数据传输可靠性无法保证
3. 实时性不足：传统请求-响应模式无法满足智能家居实时控制需求
4. 设备兼容性差：不同厂商设备间通信协议不统一

MQTT协议的优势：

• 轻量级设计：固定头部仅2字节，适合资源受限的嵌入式设备
• 发布/订阅模式：实现设备间解耦，支持一对多消息分发
• 服务质量等级：提供三种QoS级别，保证消息可靠传输
• 遗嘱消息机制：设备异常离线时自动通知其他设备

本项目基于STM32微控制器 和ESP8266 WiFi模块 ，结合MQTT协议 和OneNET云平台，构建了一套完整的智能家居数据传输系统。

---

二、核心技术栈：物联网全链路技术方案

技术层级	技术选型	核心作用
硬件控制	STM32F103C8T6	传感器数据采集和设备控制
无线通信	ESP8266-01S	WiFi连接和TCP通信
通信协议	MQTT 3.1.1	轻量级物联网消息传输
云平台	OneNET	数据存储和设备管理
前端展示	Vue.js + Element UI	数据可视化展示
服务器	Apache + CentOS	Web服务部署
传感器	DHT22/BH1750/MQ4	环境数据采集

---

三、系统架构设计：端到端的物联网解决方案

3.1 整体系统架构

智能家居数据传输系统
├─ 感知控制层（硬件端）
│  ├─ STM32主控制器
│  ├─ 传感器阵列
│  │  ├─ DHT22温湿度传感器
│  │  ├─ BH1750光照传感器
│  │  ├─ MQ4甲烷传感器
│  │  └─ HC-SR501人体感应
│  └─ 执行器阵列
│     ├─ RGB灯光控制
│     ├─ 步进电机（窗帘）
│     └─ 蜂鸣器报警
├─ 网络传输层
│  ├─ ESP8266 WiFi模块
│  ├─ MQTT协议通信
│  └─ TCP/IP网络栈
├─ 云平台层
│  ├─ OneNET设备管理
│  ├─ 数据流存储
│  └─ API接口服务
└─ 应用展示层
   ├─ Vue.js Web应用
   ├─ 实时数据展示
   └─ 远程设备控制

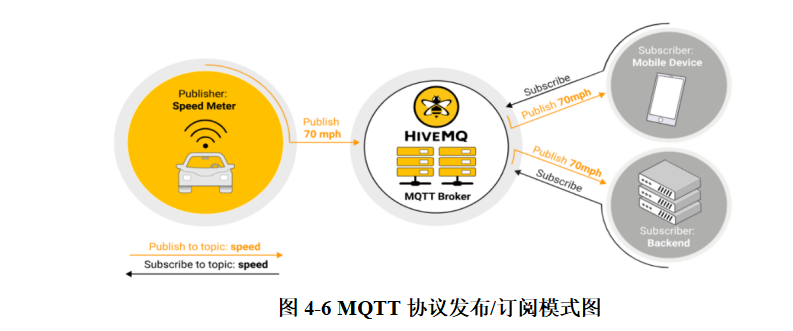

3.2 MQTT通信机制

采用发布/订阅模式，实现设备与云平台的双向通信：

• 设备发布主题 ：devices/{device_id}/sensor_data
• 设备订阅主题 ：devices/{device_id}/control
• QoS级别：1（至少交付一次）
• 保活间隔：120秒

---

四、硬件设计：高精度环境监测终端

4.1 核心硬件选型

主控制器：STM32F103C8T6

• Cortex-M3内核，72MHz主频
• 64KB Flash，20KB RAM
• 丰富的外设接口（ADC、UART、I2C）

传感器阵列：

• DHT22：温度±0.5℃，湿度±2%
• BH1750：0-65535 lux光照强度
• MQ-4：300-10000ppm甲烷浓度
• HC-SR501：人体热释电感应

4.2 关键电路设计

电源管理电路：

// 使用AMS1117-3.3V稳压芯片
// 输入：5V USB供电
// 输出：3.3V稳定电压
// 为STM32和传感器供电

传感器接口电路：

// DHT22 - 单总线协议
// BH1750 - I2C协议
// MQ-4 - ADC模拟采集
// HC-SR501 - GPIO数字输入

4.3 PCB布局优化

• 传感器远离发热元件，减少温度测量误差
• 电源走线加粗，保证稳定供电
• 数字与模拟地分离，降低信号干扰

---

五、软件实现：稳定可靠的通信系统

5.1 MQTT协议栈实现

// MQTT连接报文构造
uint8_t* MQTT_ConnectPacket(const char* client_id,
                           const char* username,
                           const char* password) {
    // Fixed Header
    packet[0] = 0x10; // CONNECT类型
    packet[1] = remaining_length;

    // Variable Header
    // Protocol Name: "MQTT"
    packet[2] = 0x00; packet[3] = 0x04;
    packet[4] = 'M'; packet[5] = 'Q';
    packet[6] = 'T'; packet[7] = 'T';

    // Protocol Level: 4 (3.1.1)
    packet[8] = 0x04;

    // Connect Flags
    packet[9] = 0xC2; // CleanSession=1, WillFlag=0, User/Pass=1

    // Keep Alive: 120秒
    packet[10] = 0x00; packet[11] = 0x78;

    // Payload: ClientID, Username, Password
    // ... 填充实际数据
    return packet;
}

5.2 传感器数据采集

typedef struct {
    float temperature;
    float humidity;
    uint16_t light_intensity;
    uint16_t methane_concentration;
    uint8_t human_detected;
} SensorData_t;

void CollectSensorData(SensorData_t* data) {
    // 读取DHT22温湿度
    data->temperature = DHT22_ReadTemperature();
    data->humidity = DHT22_ReadHumidity();

    // 读取BH1750光照强度
    data->light_intensity = BH1750_ReadLight();

    // 读取MQ-4甲烷浓度
    data->methane_concentration = MQ4_ReadConcentration();

    // 读取人体感应状态
    data->human_detected = HC_SR501_ReadStatus();
}

5.3 数据传输逻辑

void MQTT_PublishData(SensorData_t* data) {
    char payload[128];

    // 构造JSON格式数据
    snprintf(payload, sizeof(payload),
        "{\"temp\":%.1f,\"humi\":%.1f,\"light\":%d,\"methane\":%d,\"human\":%d}",
        data->temperature, data->humidity,
        data->light_intensity, data->methane_concentration,
        data->human_detected);

    // 发布到MQTT主题
    MQTT_Publish("devices/123456/sensor_data", payload, QoS1);
}

---

六、云平台集成：设备管理与数据可视化

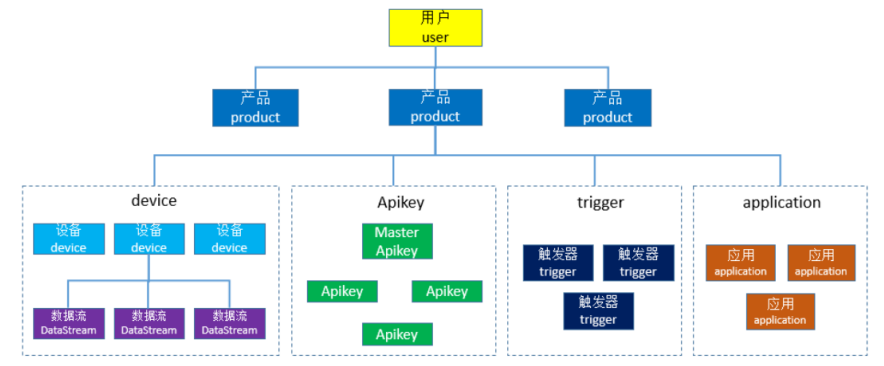

6.1 OneNET平台配置

设备接入流程：

1. 创建产品，获取ProductID和API Key
2. 创建设备，生成唯一DeviceID
3. 配置数据流模板（温度、湿度、光照等）
4. 设置设备鉴权信息

6.2 数据流管理

// 设备上线连接
MQTT_Connect(device_id, product_id, auth_info);

// 定时上传数据
while(1) {
    SensorData_t data;
    CollectSensorData(&data);
    MQTT_PublishData(&data);

    // 检查控制命令
    if(MQTT_CheckMessage()) {
        ProcessControlCommand();
    }

    delay_ms(5000); // 5秒间隔
}

---

七、Web应用：远程监控与控制

7.1 Vue.js前端架构

// 设备状态监控组件
<template>
  <div class="dashboard">
    <el-card class="sensor-card">
      <div slot="header">环境监测</div>
      <el-row :gutter="20">
        <el-col :span="6">
          <div class="sensor-item">
            <span class="label">温度</span>
            <span class="value">{{ temperature }}°C</span>
          </div>
        </el-col>
        <el-col :span="6">
          <div class="sensor-item">
            <span class="label">湿度</span>
            <span class="value">{{ humidity }}%</span>
          </div>
        </el-col>
        <!-- 其他传感器数据 -->
      </el-row>
    </el-card>
  </div>
</template>

7.2 实时数据更新

// WebSocket连接OneNET平台
const socket = new WebSocket('wss://mqtt.heclouds.com');

socket.onmessage = function(event) {
  const data = JSON.parse(event.data);
  updateSensorDisplay(data);
};

// 控制指令发送
function sendControlCommand(deviceId, command) {
  fetch(`https://api.heclouds.com/devices/${deviceId}/datapoints`, {
    method: 'POST',
    headers: {
      'api-key': API_KEY,
      'Content-Type': 'application/json'
    },
    body: JSON.stringify({
      'control': command
    })
  });
}

八、系统测试与性能分析

8.1 功能测试结果

测试项目	测试条件	预期结果	实际结果
温度测量精度	25.5℃环境	±0.5℃误差	25.4℃（达标）
湿度测量精度	65%RH环境	±2%误差	66.1%（达标）
甲烷报警	浓度>25%	蜂鸣器报警	正常触发
远程控制	网页发送指令	设备响应	成功率>95%
数据传输	弱网环境	数据不丢失	QoS1保证送达

8.2 性能指标

• 数据上传间隔：5秒/次
• 网络重连时间：< 30秒
• 控制响应延迟：< 3秒
• 系统功耗：待机< 1W，工作< 3W

8.3 遇到的问题与解决方案

1. 传感器干扰：MQ系列传感器发热影响温度测量

   • 解决方案：硬件布局优化 + 软件温度补偿

2. 网络稳定性：WiFi信号波动导致连接中断

   • 解决方案：实现自动重连机制，设置合理的保活间隔

3. 数据同步：多设备数据更新频率不一致

   • 解决方案：采用时间戳对齐，实现数据同步

---

九、应用价值与创新点

9.1 实际应用价值

• 家庭安全：实时监测可燃气体浓度，预防火灾
• 节能环保：根据环境光照自动调节灯光，节约能源
• 便捷生活：远程监控家居环境，智能控制家电设备
• 健康关怀：维持舒适的室内温湿度环境

9.2 技术创新点

1. 协议优化：基于MQTT的轻量级通信方案，适合资源受限设备
2. 系统集成：硬件采集 + 云平台 + Web应用的完整解决方案
3. 实时性能：5秒级数据更新频率，满足实时监控需求
4. 可靠性设计：多重保障机制确保系统稳定运行

9.3 可扩展性

• 设备扩展：支持多个传感器节点接入
• 功能扩展：可集成更多智能家居设备
• 平台扩展：支持多云平台接入，提高系统可靠性

---

十、总结与展望

10.1 项目总结

本项目成功实现了基于MQTT协议的智能家居数据传输系统，具备以下特点：

• 完整的物联网架构：从感知层到应用层的全链路设计
• 稳定的通信性能：MQTT协议保证在弱网环境下的可靠传输
• 良好的用户体验：直观的Web界面，便捷的远程控制
• 准确的监测能力：多传感器协同工作，精度满足设计要求

10.2 未来展望

1. AI集成：引入机器学习算法，实现智能场景预测
2. 边缘计算：在设备端实现数据预处理，降低云端压力
3. 5G应用：利用5G低延迟特性，提升系统响应速度
4. 生态整合：与主流智能家居平台对接，扩大应用范围
5. 安全增强：引入区块链技术，提升数据传输安全性

---

附：核心资料获取

完整开发资料包含：

STM32硬件源码（传感器驱动、MQTT协议栈）

ESP8266通信代码（AT指令配置、TCP连接）

OneNET平台配置（设备创建、API使用说明）

Vue.js前端工程（组件源码、打包配置）

PCB设计文件（原理图、布局图）

系统测试用例（功能测试、性能测试）

部署文档（服务器配置、应用部署）

---
