在高速数据采集、软件无线电（SDR）及雷达系统等领域，一块高采样率、高分辨率、接口灵活的子卡模块往往是系统性能的核心瓶颈。今天为大家带来北京匠行科技FMC122高性能数据采集与回放子卡的深度技术解析，看看它如何凭借TI核心器件与FMC标准接口，成为高端场景的优选方案。
一、产品定位与核心架构

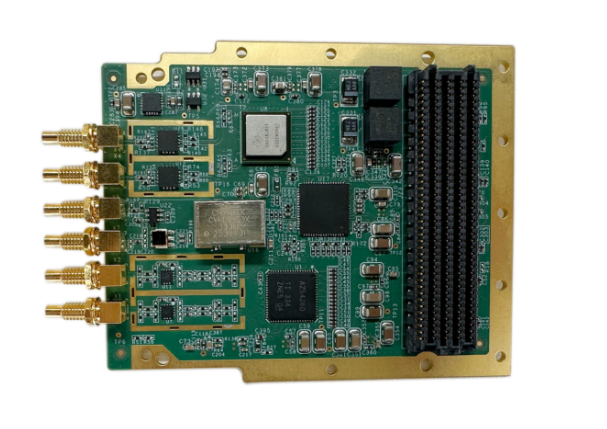

FMC122是一款完全遵循ANSI/VITA 57.1标准的FMC（FPGA Mezzanine Card）子卡，采用标准FMC（HPC）高速连接器，可与各类FPGA载板无缝对接，无需额外转接。
其核心架构围绕德州仪器（TI）的高速数据转换方案搭建：
• ADC端：ADS54J60 双通道16bit高速模数转换器
• DAC端：DAC38J82 双通道16bit高速数模转换器
• 时钟与同步：HMC7044 高性能时钟发生器，保障多芯片同步精度
这种"ADC+DAC+高精度时钟"的三位一体架构，让FMC122同时具备高速采集与高速回放能力，覆盖从信号捕获到信号生成的全链路需求。
二、核心性能参数拆解
- ADC性能（ADS54J60）
• 分辨率与采样率：2通道16bit分辨率，最高1GSPS采样率
• 接口标准：支持JESD204B（子类1）编码数字输出，最高10Gbps/lane传输速率
• 关键指标：
◦ 总功耗：2.7W（1GSPS采样时）
◦ SNR：67.5dBFS @ 350MHz（-1dBFS）
◦ SFDR：75dBc @ 350MHz（-1dBFS）
◦ 输入满量程：1.9Vpp
◦ 输入带宽：1.2GHz（3dB带宽）
这些参数意味着FMC122可以在保持16bit高动态范围的同时，捕获高达1.2GHz带宽的模拟信号，非常适合宽带无线通信、毫米波通信等对带宽和精度要求极高的场景。
- DAC性能（DAC38J82）
• 分辨率与采样率：2通道16bit分辨率，最高2.5GSPS采样率
• 接口标准：支持8lane 12.5Gbps JESD204B接口
• 核心特性：
◦ 集成低抖动锁相环（PLL），可选1x-16x插值
◦ 内置48位数值控制振荡器（NCO）与独立复杂混频器
◦ 可编程功率放大器（PA）保护机制
◦ 总功耗：1.1W（2.5GSPS采样时）
DAC38J82的高采样率与丰富的数字处理功能，让FMC122可以直接生成宽带射频信号，配合ADC实现闭环测试或半实物仿真，是雷达系统、自动测试设备的理想选择。
- 时钟与触发系统
FMC122采用HMC7044高性能时钟发生器作为核心时钟源：
• 板载100MHz晶振，同时支持外部时钟输入
• 提供1路输入/输出触发信号，电平标准为LVTTL（3.3V）
• 支持多芯片同步，满足多通道系统的严格时序要求
高精度时钟与灵活的触发机制，是雷达、SDR等系统实现相干处理的基础，FMC122在这方面的设计充分考虑了工业级场景的可靠性。
三、物理与环境特性
为了适应严苛的工业与军工环境，FMC122在硬件设计上做了充分考量：
• 板卡尺寸：69mm × 84.1mm，紧凑布局便于集成
• 典型功耗：5W，风冷散热即可满足需求
• 工作温度：-40℃ ~ +85℃，支持宽温场景
• 存储温度：-55℃ ~ +125℃
• 工作湿度：45% ~ 70% RH
这些指标让FMC122不仅能在实验室环境稳定运行，也能胜任户外、车载、机载等极端环境下的部署需求。
四、典型应用场景
基于其高性能与通用性，FMC122的核心应用场景主要包括：
-
雷达系统：宽带雷达信号的采集与生成，支持脉冲压缩、MIMO等先进算法
-
宽带无线通信：5G/6G毫米波通信原型验证，高速信号捕获与回放
-
软件无线电（SDR）：通用SDR平台的核心IO模块，兼容各类开源SDR框架
-
自动测试设备（ATE）：高速信号的模拟与采集，用于芯片或系统级测试
五、总结与优势
FMC122通过TI高速数据转换芯片+FMC标准接口+工业级可靠性的组合，为高端高速数据采集与回放场景提供了一套完整的解决方案：
• ✅ 高采样率+高分辨率：1GSPS ADC + 2.5GSPS DAC，16bit动态范围
• ✅ 高速接口：JESD204B（子类1），最高12.5Gbps/lane，简化布线提升带宽
• ✅ 灵活同步：HMC7044时钟+触发机制，支持多通道/多板卡同步
• ✅ 宽温可靠：-40℃~+85℃工作温度，风冷散热，适应严苛环境
• ✅ 标准兼容：完全符合VITA 57.1，直接对接主流FPGA载板
对于需要快速搭建高性能原型系统的工程师而言，FMC122无疑是一款值得重点关注的高速IO模块。
本文由北京匠行科技提供技术资料支持，如需了解更多产品细节或技术方案，可访问官方网站获取详细文档与Demo案例。
