JSM27712 650V 高低侧栅极驱动芯片

在工业电源、电机驱动、新能源逆变等高压功率变换领域，半桥栅极驱动芯片堪称系统的 "心脏"，直接决定整机效率、可靠性与成本。长期以来，中高端高压驱动市场被国际品牌占据，国产方案在耐压、驱动能力、抗干扰与保护完整性上存在明显差距，工程师在选型时往往陷入 "性能达标就高价、低价就不稳" 的两难困境。

立足功率半导体国产化浪潮，杰盛微半导体（JSMSEMI） 推出高性能650V 高低侧栅极驱动芯片 JSM27712 ，全面对标市场主流 UCC27712，在关键参数、功能特性、应用兼容性上实现对等甚至优化升级，以更优性能、更稳品质、更高性价比，为功率电子工程师提供安全可靠的国产替代方案，助力高端电源与驱动系统自主可控。

一、行业痛点：高压驱动设计的四大核心难题

半桥 / 全桥拓扑广泛用于 AC/DC 电源、逆变器、伺服驱动、充电桩等场景，而驱动芯片必须直面四大设计痛点：

1. 直通风险高：上下管同时导通导致炸管，传统方案依赖外部死区控制，容错率极低；

2. 高压抗扰差：开关节点 dV/dt 冲击强，易引发驱动误触发、波形畸变；

3. 驱动能力弱：小电流驱动无法快速开关大功率 MOSFET/IGBT，开关损耗居高不下；

4. 保护不完整：欠压、输入悬空、负压冲击等场景缺乏硬件保护，系统可靠性不足。

与此同时，国际品牌芯片供货周期长、价格波动大，进一步加剧供应链风险。杰盛微 JSM27712 从底层设计出发，针对性破解以上难题，打造高可靠、强驱动、全保护的高压驱动解决方案。

二、产品定位：对等兼容，性能对标，国产优选

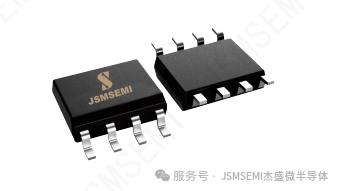

JSM27712 是杰盛微专为中高压功率变换 打造的高低侧集成栅极驱动芯片 ，采用标准SOP‑8 封装 ，引脚定义、功能逻辑、电气特性全面对标 UCC27712 ，可实现直接 Pin‑to‑Pin 替代，无需修改 PCB 与软件，大幅降低替换成本与验证周期。

核心定位亮点

• 对标主流，无缝替换：引脚、功能、典型应用电路完全兼容，硬件软件零改动快速导入；

• 耐压升级，余量更足 ：系统工作耐压650V ，HB 脚绝对最大耐压700V，高于对标型号，覆盖更高母线电压场景；

• 强驱低噪，高效可靠：1.8A 拉电流 / 2.8A 灌电流，快速驱动大功率管，降低开关损耗；

• 全硬件保护：内置互锁、死区、双路 UVLO、负压耐受，从源头杜绝直通与失效风险；

• 工业级品质：‑40℃~+125℃宽温工作，全参数温度范围内稳定，满足严苛工业环境。

三、核心性能：关键参数全面对标，多项指标更优

JSM27712 在驱动能力、时序特性、保护机制、抗扰水平上与 UCC27712 保持高度一致，并在耐压、负压安全工作区等维度实现优化，为系统提供更高设计余量。

1. 基础电气参数（核心对标）

|--------------|-------------------------------|-----------------|-------------------------|
| 参数 | JSM27712 | 对标型号 | 优势说明 |
| 工作耐压 | 650V | 620V | 耐压更高，母线电压适应性更强 |
| 峰值驱动电流 | 源 1.8A / 灌 2.8A | 源 1.8A / 灌 2.8A | 驱动能力完全对等，快速开关大功率管 |
| 内置死区时间 | 典型 150ns | 典型 150ns | 硬件互锁防直通，无需外部复杂配置 |
| 传输延迟 | 典型 100ns | 典型 100ns | 低延迟，高频应用无失真 |
| 通道延迟匹配 | 典型 12ns | 典型 12ns | 高低侧同步精准，死区控制更高效 |
| dV/dt 抗扰 | 50V/ns | 50V/ns | 强抗干扰，抑制高压开关噪声 |
| HS 负压耐受 | ‑11V | ‑11V | 宽负压安全区，适应硬开关换向冲击 |
| 工作电压 | 10--20V(IGBT)/10--17V(MOSFET) | 一致 | 兼容 MOSFET 与 IGBT 双类型功率管 |
| 工作温度 | ‑40℃~+125℃ | 一致 | 工业级宽温，全场景稳定 |

2. 核心功能：全集成硬件保护，系统更安全

JSM27712 不只是 "驱动芯片"，更是集成完整保护机制的功率系统安全单元，多项硬件保护功能从设计层面杜绝失效：

• 输出互锁 + 硬件死区 ：内部逻辑强制 HO 与 LO 无法同时导通，输入互补时自动插入150ns 死区，彻底杜绝桥臂直通；即便输入同时为高，输出立即拉低，双重保险；

• 双路 UVLO 欠压保护：VDD 与 HB‑HS 独立欠压锁定，上电 / 掉电 / 电压波动时输出强制低，避免功率管半开通炸管；HB 欠压时仅封锁高侧，低侧可正常工作给自举电容充电，保证自举供电可靠建立；

• 输入悬空保护：输入引脚内部下拉，悬空时输出保持低电平，杜绝上电误动作；

• 最小脉冲滤波：过滤窄脉冲干扰，避免高频噪声引发误触发，提升系统抗扰性；

• 宽负压耐受：输入耐‑5V 负压，HS 节点耐‑11V 负压冲击，适应硬开关、LLC 等拓扑的负压换向工况。

3. 架构优势：自举友好，适配主流拓扑

芯片采用1 路地参考低侧通道 (LO)+1 路浮置高侧通道 (HO) 架构，完美支持自举供电，外围极简：

• 自举电路设计简单，只需二极管 + 电容，即可实现高侧悬浮供电；

• 支持100% 占空比工作（外接独立供电时），满足电机驱动、不间断电源等特殊需求；

• 输入兼容TTL/CMOS 电平，3.3V/5V 主控直接驱动，无需电平转换，简化系统设计。

四、应用场景：全覆盖中高压功率变换，一芯多用

凭借对标国际主流的性能与全保护设计，JSM27712 可广泛应用于工业、能源、家电、汽车等多个领域，覆盖绝大多数半桥 / 全桥拓扑：

1. 开关电源领域

• 离线式 AC/DC 电源、服务器 / 电信高压电源、LLC 谐振变换器、图腾柱 PFC；

• 高频开关电源，降低开关损耗，提升功率密度与转换效率。

2. 电机与驱动控制

• 步进电机、无刷电机、伺服驱动、暖通风扇、电动工具、机器人、无人机；

• 半桥 / 全桥逆变驱动，精准控制电机转向与转速，运行平稳无抖动。

3. 新能源与逆变设备

• 光伏逆变器、储能变流器、车载充电机、DC‑AC 逆变器；

• 高压母线场景稳定工作，保障逆变输出纯净可靠。

4. 工业与通用功率设备

• 工业焊机、UPS 电源、高频感应加热、LED 驱动电源；

• 严苛工业环境下长期稳定，降低维护成本。

五、国产替代价值：性能不妥协，供应链更安全

在功率半导体国产化加速的背景下，JSM27712 的推出，不仅是一款芯片的上市，更为行业提供高性能、高稳定、高可控的国产替代选择：

1. 性能对等，不打折扣

• 关键参数、功能逻辑、封装引脚全面对标国际主流 UCC27712；

• 驱动能力、时序精度、抗扰水平、保护机制完全满足高端设计要求，性能不缩水。

2. 供应链稳定，成本可控

• 杰盛微本土研发生产，供货周期稳定，规避国际品牌交期长、涨价风险；

• 规模化量产带来更优性价比，降低整机 BOM 成本，提升产品市场竞争力。

3. 技术支持完善，落地更轻松

• 提供完整数据手册、应用电路、参考设计、PCB 布局指南；

• 专业 FAE 团队全程支持，快速解决替代验证、调试问题，缩短产品上市周期。

六、典型应用设计：外围极简，快速落地

JSM27712 秉承易用性设计理念，外围电路极简，工程师可快速完成方案开发：

1. 供电设计：VDD 接 10--20V，就近并联 0.1μF+1μF 低 ESR 陶瓷电容，滤除噪声；

2. 自举电路：HB 与 HS 间接自举电容（推荐≥440nF），串联快恢复二极管与限流电阻（2--20Ω），限制充电尖峰；

3. 输入设计：HI/LI 接主控 PWM，可加 10--100Ω+10--220pF RC 滤波，抑制高频干扰；

4. 输出设计：HO/LO 串 3--10Ω 栅极电阻，抑制振荡，功率管栅源间并 10kΩ 放电电阻，确保可靠关断；

5. 布局要点：芯片贴近功率管，缩短驱动走线；电源地与信号地分离，单点连接，降低噪声耦合。

完整参考设计可查阅杰盛微官方数据手册，成熟方案直接复用，大幅降低设计难度。
