JSM8814 双 N 沟道增强型 MOSFET

在笔记本、便携数码、锂电池供电设备的电源管理电路中,双路集成 NMOS 凭借节省 PCB 空间、简化外围电路、降低物料成本三大核心优势,长期是硬件工程师 BOM 清单里的刚需器件。AO8814 作为行业经典 20V 双 N 沟道 MOSFET,凭借 TSSOP-8 紧凑封装、7A 大电流、超低导通电阻的综合性能,多年来广泛应用于各类低压负载开关、同步整流、电池保护电路。

但全球半导体供应链波动、原厂交期不稳定、进口物料成本持续上浮等问题,给设备厂商量产交付带来不小压力。为解决行业痛点,深圳市杰盛微半导体(JSMSEMI)依托自研高密度先进沟槽 Trench 工艺,全新推出JSM8814 双 N 沟道增强型 MOSFET,实现与 AO8814 引脚、封装、电气参数 1:1 对标,无需改板、无需重新调试电路,直接无缝替换,兼顾稳定供货、高可靠品质与本土化成本优势,为消费电子、物联网便携设备提供成熟国产功率器件解决方案。

一、产品定位:复刻经典性能,打造高兼容国产替代方案

JSM8814 是一款 20V 耐压双通道逻辑增强型功率 MOSFET,完全沿用成熟高密度沟槽制造工艺,从芯片版图、内部电路结构、封装规格全维度对标经典型号 AO8814,核心定位清晰:

  1. PIN TO PIN 全兼容:统一 TSSOP-8 贴片封装,引脚定义、封装尺寸、焊盘布局与 AO8814 完全一致,客户现有 PCB 可直接贴片,无需改版、无需重新开模,大幅缩短替代验证周期;

  2. 极限低导通损耗:工艺优化加持,实现极低 RDS (ON),低压栅极驱动下发热控制优异,适配电池供电低功耗场景;

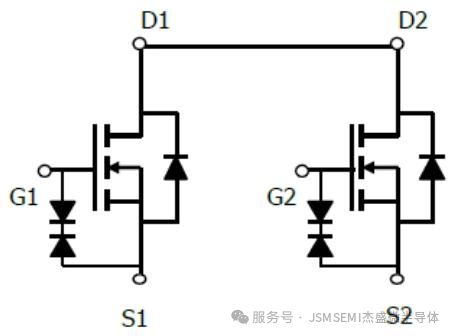

  3. 双通道独立隔离设计:单颗封装内置两路互不干扰 NMOS,每路自带集成体二极管、栅极 ESD 保护,一颗器件替代两颗单通道 MOS,缩减物料数量、简化布线;

  4. 全温域稳定可靠:完善热设计、合规环保工艺,通过严苛高低温、回流焊、静电可靠性测试,满足大批量量产长期稳定运行需求。

核心应用场景

JSM8814 完美承接 AO8814 全部适用电路,覆盖当下主流便携电子赛道:

  • 笔记本电脑、平板、轻薄本内部多路电源管理模块;

  • 锂电池供电便携设备:手持检测仪、无线充电宝、智能穿戴、便携储能小模组;

  • 低压 DC-DC 同步降压电路、负载开关、电池充放电保护回路;

  • 微型直流电机驱动、LED 阵列 PWM 调光、物联网传感器供电切换电路。

二、硬核参数解析:全指标对标原版,关键性能不打折

杰盛微 JSM8814 完整复刻 AO8814 全套电气规格,极限额定值、静态特性、动态开关参数全部对齐,25℃标准测试环境下核心数据如下:

1. 绝对最大额定值(单通道,TA=25℃)

  • 漏源耐压 V_DSS:20V,适配 3~12V 锂电池系统;

  • 栅源耐压 V_GSS:±10V,兼容 3.3V/5V 逻辑电平驱动;

  • 连续漏极电流 ID(25℃):7.0A,75℃高温工况仍可稳定承载 6.0A;

  • 脉冲峰值电流 IDM:30A,可承受上电瞬时冲击大电流;

  • 单通道功耗 PD:25℃环境 1.5W,75℃高温 1.0W;

  • 工作结温范围:-55℃~+150℃,户外、密闭设备均可稳定运行;

  • 结到环境热阻 RθJA:62.5℃/W,散热性能与对标型号持平。

2. 静态核心性能(器件核心竞争力:超低导通电阻)

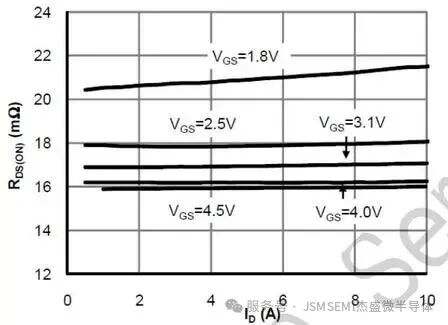

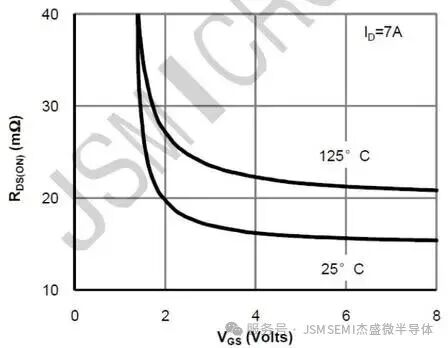

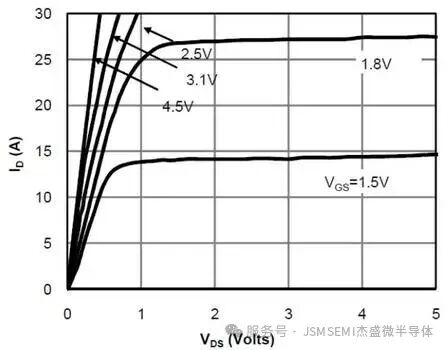

导通电阻直接决定电路发热与整机能效,JSM8814 多档位栅压下 RDS (ON) 表现优异:

  1. VGS=4.5V、ID=7A:典型 12mΩ,最大 19mΩ;

  2. VGS=2.5V、ID=5.5A:典型 15mΩ,最大 22mΩ;

  3. VGS=1.8V、ID=5A:典型 18mΩ,最大 28mΩ; 低阈值电压 VGS (th) 区间 0.4~1.0V,低压电池供电系统无需升压即可驱动 MOS 导通,进一步简化外围驱动电路。

配套内置体二极管正向压降 0.7~1.3V(IS=1A),无需额外续流二极管,降低 BOM 成本;栅极漏电流控制在 ±10μA 以内,静态待机功耗极低,延长便携设备续航。

3. 动态开关特性,适配中高频电源电路

针对 DC-DC 高频切换场景优化栅电荷与寄生电容,开关损耗控制优秀:

  • 总栅电荷 Qg=16nC,栅源电荷 Qgs=1.7nC、栅漏电荷 Qgd=6.8nC;

  • 输入电容 Ciss=1120pF、输出电容 Coss=1950pF、反向传输电容 Crss=155pF(1MHz、VDS=10V 测试);

  • 开关延时:开通延时 7.2ns、上升时间 11ns;关断延时 64ns、下降时间 32ns,1MHz 以内开关电源无需额外缓冲电路。

4. 可靠性防护设计,量产更安心

  1. ESD 人体模型防护等级 2000V HBM,栅极内置双向保护二极管,生产焊接、整机使用中静电击穿风险大幅降低;

  2. 完全符合 RoHS 环保管控标准,无卤素工艺,满足国内外消费电子出口认证要求;

  3. 完整安全工作区 SOA 曲线覆盖直流、微秒至秒级脉冲电流工况,工程师做峰值电流、热损耗计算有充足数据支撑。

    |---------------------------------------------------------------------------------------|---------------------------------------------------------------------------------------|---------------------------------------------------------------------------------------|
    | | | |

三、封装与工艺优势:无缝替换,量产适配零门槛

1. TSSOP-8 标准化封装,尺寸完全兼容

JSM8814 采用行业通用 TSSOP-8 贴片封装,毫米 / 英寸双标准公差与 AO8814 统一:

  • 本体宽度 D:4.30\++4.50mm,长度 E1:6.25\++6.55mm;

  • 引脚厚度、焊盘高度、引脚折弯成型尺寸完全匹配标准焊盘;

  • 芯片封装保留引脚 1 定位圆点标识,贴片机器识别无偏差,现有产线无需调整吸嘴、钢网。

2. 标准化焊接工艺,兼容无铅 / 有铅产线

杰盛微针对 JSM8814 制定完善回流焊、波峰焊工艺规范,适配国内绝大多数 SMT 加工厂:

回流焊温度曲线
  • 无铅制程:预热区间 150\++200℃(60\++ 180s),217℃以上浸润 60\++150s,峰值温度 260℃,峰值保温 20\++40s,升降温斜率均低于 3℃/s;

  • 有铅锡膏制程:预热 100\++150℃(60\++ 120s),183℃以上浸润 60\++150s,峰值 240℃,保温 10\++30s; 全程 25℃升温至峰值总时长控制在 6 分钟以内,避免器件过热损伤。

波峰浸焊规范

无铅器件峰值 260℃、浸锡时长 5±1 秒;有铅器件峰值 245℃±5℃、浸锡 5±1 秒,适配电源板、控制板混合焊接工艺。

3. 仓储与 ESD 管控标准

器件存储环境要求 10℃~35℃、湿度 65%±15%,出厂采用防静电编带包装;生产操作全程要求防静电手环、防静电台面,规避隐性 ESD 损伤,杜绝整机后期失效隐患。
