西门子S7-1200 PLC通过PROFINET总线控制V90伺服驱动器，实现精确定位功能。
注意：V90 PN有两种方式实现位置控制------一种是激活驱动器内部的基本定位器功能（EPOS），另一种是在PLC中创建轴工艺对象（TO）。本文采用EPOS方式，这是最常用的方案，位置闭环在驱动器内部完成，PLC只需发送指令即可。
一、硬件连接与准备工作

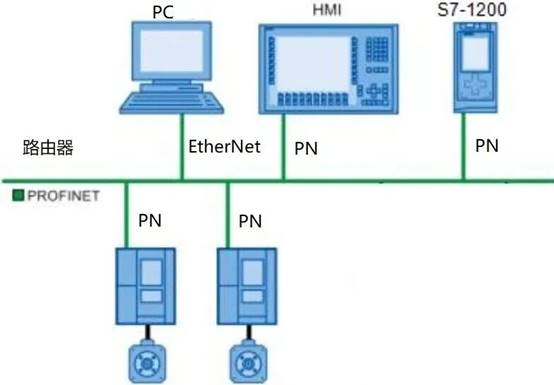

首先我们把硬件连接起来。这套系统里有两个核心设备：S7-1200 PLC和V90 PN伺服驱动器，它们之间通过一根PROFINET网线建立通信。
第一步：PROFINET 总线连接
找到PLC上的PROFINET接口（通常标有X1 P1或X1 P2），用标准以太网电缆连接到V90伺服驱动器的X150端口。注意，X150是一个两端口PROFINET接口（两个RJ45网口），都用于PROFINET通信，具备内置交换机功能，可以串联连接多个设备。如果需要用调试软件V-Assistant连接V90，则使用驱动器上的Mini-USB接口，而不是网口。
注意：网线建议使用屏蔽双绞线，工业现场干扰大，屏蔽做不好后期容易出现丢包或者通信中断。
第二步：伺服电机与驱动器的动力及编码器连接

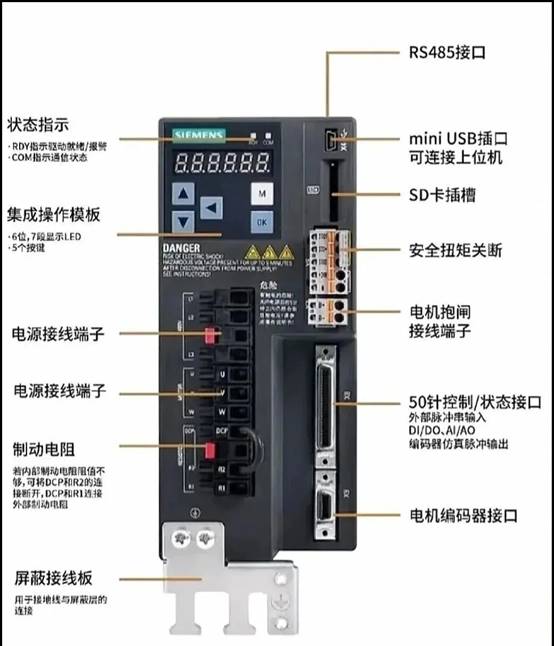

V90伺服驱动器背面有动力输出端子U/V/W和PE，对应连接到伺服电机的动力线。编码器线缆一端插在电机侧，另一端接入驱动器的X2编码器接口。
这一步很重要，因为编码器反馈直接决定了位置控制的精度。如果编码器类型选错或线缆松动，电机一上电就会报故障。
二、TIA Portal软件组态与V90参数设置
硬件接好后，我们打开TIA Portal软件进行项目配置。
第一步：创建项目并添加设备

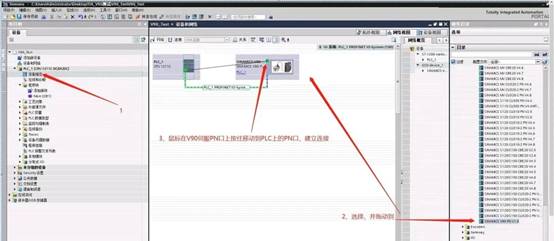

在TIA Portal中新建一个项目，然后在项目树里双击"添加新设备"，先添加你的S7-1200 CPU型号（例如CPU 1214C），再添加一个"SINAMICS V90 PN"设备。
TIA Portal会自动将V90分配到PROFINET子网中，并分配好设备名称和IP地址。这里要保证PLC和V90在同一个网段，通常默认设置就能满足。
第二步：网络参数确认

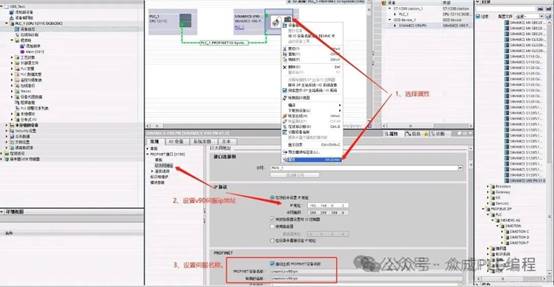

点击PLC的PROFINET接口，查看IP地址（例如192.168.0.1），再点击V90的PROFINET接口，确认IP地址也在同一网段（例如192.168.0.2）。如果不在同一网段，手动修改一下。
注意：设备名称是PROFINET通信的关键标识，V90上电后PLC是通过设备名称来识别它的，而不是单纯靠IP地址。后续下载硬件配置时，一定要把设备名称写入V90驱动器中。
第三步：使用V-Assistant 软件设置V90 参数
对于电机参数、控制模式、加减速度等关键设置，我们需要使用西门子官方调试软件------V-Assistant。
打开V-Assistant，通过USB转Mini-USB线连接V90驱动器。在"电机选择"页面，根据电机铭牌选择正确的电机型号和编码器类型。这里选错的话，电机运行会抖动甚至飞车。
接着进入"控制模式"页面，选择"基本定位器控制(EPOS)"模式。EPOS是V90内部自带的定位控制功能，它把复杂的位置环计算放在驱动器里完成，PLC只需要通过PROFINET发送目标位置和启动命令即可，大大简化了编程工作。

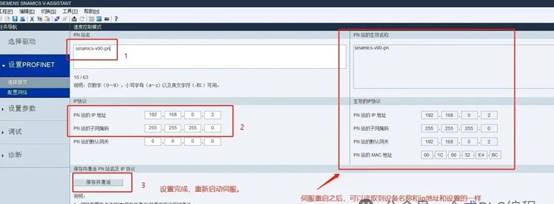

然后配置通信报文为西门子报文111（P922=111） ，这是EPOS控制的标准报文。之后点击"设置PROFINET→配置网络"，设置V90的IP地址和设备名称，设备名称一定要与TIA Portal项目中配置的完全相同，保存参数后需重启驱动器才能生效。
接下来设置机械参数，如减速比、负载转动一圈对应的长度单位（LU）等。这些参数直接影响定位精度，后面调试时还需要微调。
三、PLC编程实现定位控制
硬件和参数都准备好了，现在我们回到TIA Portal写程序。在EPOS方式下，V90 PN的定位功能在驱动器内部完成，PLC使用FB284（SINA_POS） 功能块来控制V90。
第一步：导入功能库
在TIA Portal中，首先需要导入西门子官方提供的驱动功能库DriveLib_S7_1200_1500。该库中包含SINA_POS（FB284）功能块，专门用于SINAMICS系列驱动器的EPOS基本定位控制。
第二步：调用SINA_POS 功能块
在程序中调用SINA_POS（FB284），这是EPOS控制的核心功能块。主要引脚说明如下：
· EnableAxis：使能轴，置1后驱动器进入使能状态。
· ExecuteMode：运行模式选择，例如绝对定位、相对定位、点动、回零等。
· Position：目标位置值（仅在定位模式下有效）。
· Velocity：运行速度设定值。
· ConfigEPos：控制位配置，需要设置初始值为3，确保不激活OFF2和OFF3停止。
· Done：定位完成标志位。
· Error：错误标志位。
当ExecuteMode的上升沿触发时，PLC会将位置和速度指令通过PROFINET报文111发送给V90驱动器，驱动器内部的EPOS功能根据设定好的加减速曲线控制电机走到指定位置。
第三步：读取反馈信息
除了发送位置指令，我们还需要监控电机的实际位置和当前速度。SINA_POS功能块提供了ActPosition（实际位置）和ActVelocity（实际速度）等反馈引脚，可以直接读取显示到HMI上或用于程序逻辑判断。
第四步：错误处理
工业现场情况复杂，通信中断、电机过载、限位触发等情况都有可能发生。SINA_POS功能块提供了Error和Fault_code引脚来反馈故障信息，一旦出现异常，通过复位EnableAxis或触发急停来保护设备。
注意：复位故障前一定要先确认机械安全，避免设备突然动作造成伤害。
四、调试与优化
程序下载进去以后，先别急着全速运行，一步步来验证。
第一步：硬件调试
用TIA Portal的"在线与诊断"功能，检查PROFINET网络状态。如果V90设备图标上出现红色叉号，说明通信有问题，检查网线、设备名称和IP地址是否一致。
第二步：在线监控程序
将PLC切换到在线模式，监控SINA_POS功能块的EnableAxis是否正常使能，Position和Velocity值是否正确传递。同时观察V90驱动器BOP面板上的显示，正常待机时应显示"S_OFF"（伺服关闭），使能后应显示运行相关状态。
第三步：参数优化
让电机低速来回走几段位置，观察实际运行效果。如果电机到达目标位置时有过冲或震荡，说明位置环增益或速度环增益偏高，适当降低；如果响应太慢、定位时间过长，则适当提高增益。
第四步：精度验证
用百分表或激光测距仪测量实际移动距离与设定目标值的偏差。如果偏差较大，首先检查机械背隙，再确认V-Assistant中设置的电子齿轮比（减速比）和负载转动一圈对应的长度单位（LU）是否正确。
总结：
经过以上四个步骤------硬件连接、软件组态、参数配置、编程实现、调试优化。
成功让S7-1200 PLC通过PROFINET总线控制V90伺服完成精确定位任务。
这套方案还可以进一步扩展，比如加上触摸屏实现参数设定，或者通过多个V90实现多轴同步控制。
