无人机无刷电机（BLDC）无感六步换相与过零点检测
一、 背景
最近在做一个无人机相关的项目，涉及到电机控制。由于使用到了三相无刷电机，就来讨论一下无刷电机相关的知识。
无刷电机一般有星型连接、三角形连接（常使用于电动车等高扭矩的应用中），我们所做的无人机使用的就是星型连接的电机。
我涉及的电调是基于 BLHeli 架构的 6 步换相电机。在这种无人机的小项目中，出于体积、成本和可靠性的考虑，我们一般不会使用霍尔（Hall）传感器。那在没有传感器的情况下，我们应该怎么获取转子的位置呢？答案是利用反电动势（BEMF） ，而利用反电动势的核心原理就在于过零点检测（ZCD, Zero-Crossing Detection）。
二、无刷电机（BLDC）与六步换相基础
2. 经典的"六步换相"（Six-Step Commutation）

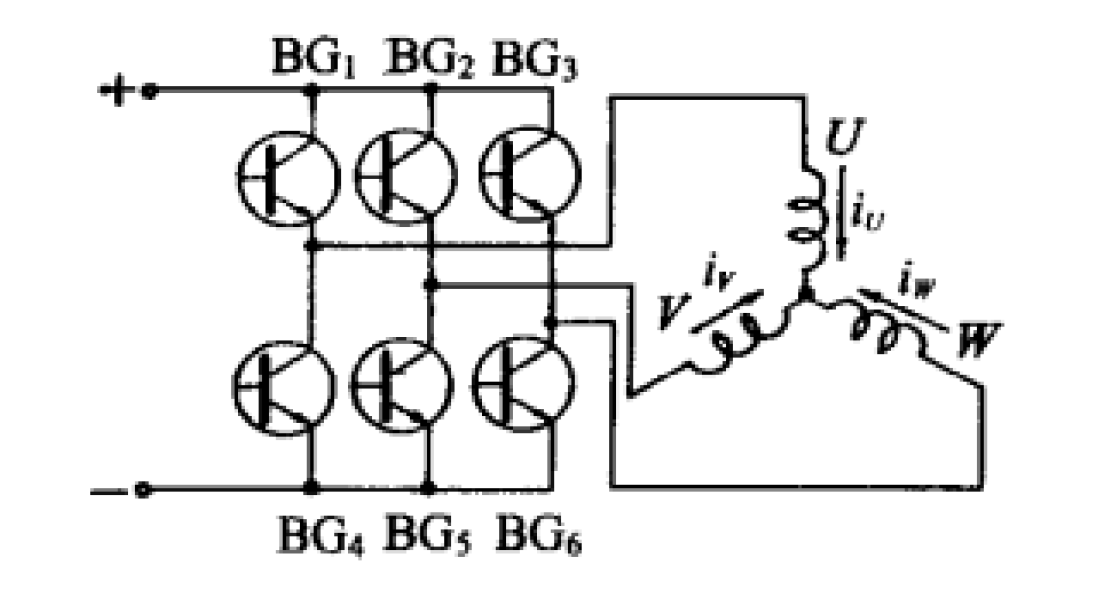

为了实现电子换向，电调的硬件底层采用的是"三相星形桥式连接"电路。它由 6 个功率开关管（如 MOSFET 或图中所示的晶体管 BG1∼BG6BG_1 \sim BG_6BG1∼BG6）组成，分为上桥臂（BG1,BG2,BG3BG_1, BG_2, BG_3BG1,BG2,BG3）和下桥臂（BG4,BG5,BG6BG_4, BG_5, BG_6BG4,BG5,BG6），分别连接电机的 U、V、W 三相。
在经典的"二相导通星形三相六状态"控制策略中，我们将电机的电磁旋转周期（电角度360°）等分为 6 个状态，每个状态占据 60° 电角度。
这种控制方式有一个极其重要的特征：在任何一个时刻，6 个开关管中只有 2 个导通（一上一下），导致电机的三根相线始终处于"两通一悬空"的状态：一相流入、一相流出、一相悬空。
结合上图，一个完整的 360° 电角度换向过程如下：
- 第一步（t=0∘+t=0^{\circ+}t=0∘+） ：BG1,BG5BG_1, BG_5BG1,BG5 导通。电流路径：电源正极 →BG1→U→V→BG5→\rightarrow BG_1 \rightarrow U \rightarrow V \rightarrow BG_5 \rightarrow→BG1→U→V→BG5→ 电源负极。（W 相悬空）
- 第二步（t=60∘+t=60^{\circ+}t=60∘+） ：BG1,BG6BG_1, BG_6BG1,BG6 导通。电流路径：电源正极 →BG1→U→W→BG6→\rightarrow BG_1 \rightarrow U \rightarrow W \rightarrow BG_6 \rightarrow→BG1→U→W→BG6→ 电源负极。（V 相悬空）
- 第三步（t=120∘+t=120^{\circ+}t=120∘+） ：BG2,BG6BG_2, BG_6BG2,BG6 导通。电流路径：电源正极 →BG2→V→W→BG6→\rightarrow BG_2 \rightarrow V \rightarrow W \rightarrow BG_6 \rightarrow→BG2→V→W→BG6→ 电源负极。（U 相悬空）
- 第四步（t=180∘+t=180^{\circ+}t=180∘+） ：BG2,BG4BG_2, BG_4BG2,BG4 导通。电流路径：电源正极 →BG2→V→U→BG4→\rightarrow BG_2 \rightarrow V \rightarrow U \rightarrow BG_4 \rightarrow→BG2→V→U→BG4→ 电源负极。（W 相悬空）
- 第五步（t=240∘+t=240^{\circ+}t=240∘+） ：BG3,BG4BG_3, BG_4BG3,BG4 导通。电流路径：电源正极 →BG3→W→U→BG4→\rightarrow BG_3 \rightarrow W \rightarrow U \rightarrow BG_4 \rightarrow→BG3→W→U→BG4→ 电源负极。（V 相悬空）
- 第六步（t=300∘+t=300^{\circ+}t=300∘+） ：BG3,BG5BG_3, BG_5BG3,BG5 导通。电流路径：电源正极 →BG3→W→V→BG5→\rightarrow BG_3 \rightarrow W \rightarrow V \rightarrow BG_5 \rightarrow→BG3→W→V→BG5→ 电源负极。（U 相悬空）
- 第七步（t=360∘+t=360^{\circ+}t=360∘+）：回到第一步状态，循环往复。
电调就是这样按照固定的顺序严格控制开关管的导通，牵引着转子一步步旋转。既然如此，那我什么时候需要换相呢，这就需要过零检测了。
三、 物理本质：反电动势与"虚拟中性点"
既然要靠反电动势（BEMF）来寻找转子位置，我们首先要搞清楚反电动势到底在哪里。
很多人在初学无感控制时会有一个误区，认为直接用单片机测一下电机某根线的对地电压就是反电动势了。其实不然，反电动势是相对于电机的中性点（Neutral Point）而言的，而不是系统地（GND） 。
物理公式表达为：
V相对地=V中性点对地+E反电动势 V_{相对地} = V_{中性点对地} + E_{反电动势} V相对地=V中性点对地+E反电动势
但在实际应用中，绝大多数星型连接的无刷电机只有三根相线（A、B、C）引出，中性点被封死在电机内部了。没有中性点电压，我们怎么求出 E反电动势E_{反电动势}E反电动势 呢？
这就引出了无感六步换相的绝对理论核心------构建"虚拟中性点"。
在六步换相的过程中，任何时刻都只有两相导通（一相接高电平，一相接低电平），第三相处于悬空状态 。当转子磁极经过这根悬空相的线圈时，产生的反电动势会从正变负或从负变正，必然会经过一个 E反电动势=0E_{反电动势} = 0E反电动势=0 的时刻。
根据上面的公式，当真实的 E反电动势=0E_{反电动势} = 0E反电动势=0 时，悬空相的对地电压，必然完全等于中性点电压！ 只要我们捕捉到这一瞬间，就能知道转子现在转到哪了。用数学公式来阐述刚刚的理论：
3.1 虚拟中性点与过零点（ZCD）的数学与物理推导
在明确了"二相导通、一相悬空"的六步换相基础后，我们需要解决无感控制中最核心的问题：如何通过单片机 ADC 测量的端电压，间接获取无法直接测量到的反电动势（BEMF）过零点？
这就需要从无刷直流电机（BLDC）的底层数学模型说起。
3.1.1三相电机基本电压方程
对于星形连接的三相无刷电机，在正常运行时，任何一相（以 U 相为例）的对地端电压 uUu_UuU，都由四部分组成：
uU=rϕiU+LϕdiUdt+eU+unu_U = r_{\phi}i_U + L_{\phi}\frac{di_U}{dt} + e_U + u_nuU=rϕiU+LϕdtdiU+eU+un
- uUu_UuU: 该相测得的引脚端电压。
- rϕiUr_{\phi}i_UrϕiU: 绕组电阻上的压降。
- LϕdiUdtL_{\phi}\frac{di_U}{dt}LϕdtdiU: 绕组电感上的感性压降（取决于电流的变化率）。
- eUe_UeU: 内部感应出的反电动势（我们真正想找的目标）。
- unu_nun: 电机中性点对地电压。
同理，V 相和 W 相也遵循上述方程。由于无刷电机通常没有引出中性点线，所以 unu_nun 是个未知数，而反电动势 eee 更是隐藏在电机内部的虚拟物理量。我们需要通过巧妙的数学变换将它们提取出来。
3.1.2 六步换相下的极简边界条件

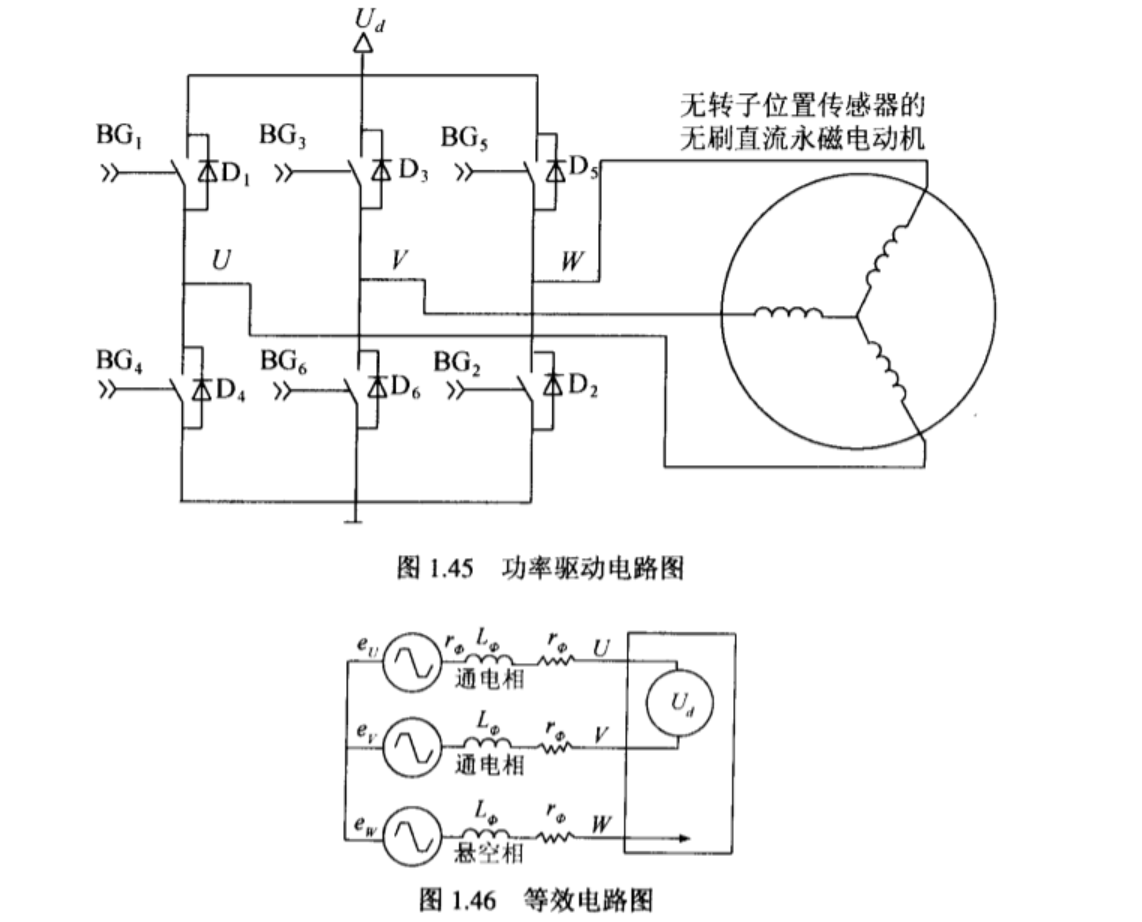

因为我们采用了"二相导通、一相悬空"的驱动策略，在任意时刻，电机都处于一种极其特殊的物理状态。假设当前状态为：U相和V相通电，W相悬空。
此时，电路满足以下三个关键的边界条件：
条件一：电流守恒定律
电流从 U 相流入，从 V 相流出，而 W 相因为开关管全关无电流通过。
iU=−iVi_U = -i_ViU=−iV
iW=0i_W = 0iW=0
从而得出节点电流定律：iU+iV+iW=0i_U + i_V + i_W = 0iU+iV+iW=0。
条件二：电感压降的物理本质
根据电磁感应定律，电感两端的压降由公式 uL=Ldidtu_L = L \frac{di}{dt}uL=Ldtdi 决定。电感是"电流的惯性"，压降大小取决于电流变化率 didt\frac{di}{dt}dtdi。
对于悬空相（W相） ，由于没有电流流过（iW≡0i_W \equiv 0iW≡0），其电流变化率 diWdt\frac{di_W}{dt}dtdiW 自然也为零。这意味着悬空相上的阻性压降和感性压降统统为零。
条件三：反电动势的绝对对称性
eU+eV+eW=0e_U + e_V + e_W = 0eU+eV+eW=0
为什么三相反电动势相加等于0？
这一结论源于三相电机**"空间120°对称"**的物理设计。转子的永磁体磁场在旋转时，依次等距地切割U、V、W三相定子绕组。这使得三相绕组感应出的反电动势波形在幅值和形状上完全相同，仅仅在相位上彼此严格错开120°电角度。根据三相对称平衡系统原理（类似于正弦波 sin(θ)+sin(θ−120∘)+sin(θ+120∘)=0\sin(\theta) + \sin(\theta-120^\circ) + \sin(\theta+120^\circ) = 0sin(θ)+sin(θ−120∘)+sin(θ+120∘)=0），这种对称波形在任意时刻的瞬时值之和必然为零。
3.1.3 见证奇迹：构建"虚拟中性点"
有了上面的边界条件，我们把 U、V、W 三相的电压方程全部加起来：
(uU+uV+uW)=rϕ(iU+iV+iW)+Lϕddt(iU+iV+iW)+(eU+eV+eW)+3un(u_U + u_V + u_W) = r_{\phi}(i_U + i_V + i_W) + L_{\phi}\frac{d}{dt}(i_U + i_V + i_W) + (e_U + e_V + e_W) + 3u_n(uU+uV+uW)=rϕ(iU+iV+iW)+Lϕdtd(iU+iV+iW)+(eU+eV+eW)+3un
奇妙的事情发生了：
- 因为 iU+iV+iW=0i_U + i_V + i_W = 0iU+iV+iW=0，电阻压降项消去了。
- 因为电流之和为零，电感变化率之和也为零，电感压降项消去了。
- 因为空间对称性 eU+eV+eW=0e_U + e_V + e_W = 0eU+eV+eW=0，反电动势项也消去了。
等式右边只剩下 3un3u_n3un！由此我们得到了虚拟中性点电压的终极表达式：
un=13(uU+uV+uW)u_n = \frac{1}{3}(u_U + u_V + u_W)un=31(uU+uV+uW)
工程意义：我们不需要电机在物理上引出中性点线。只要用单片机 ADC 采集三相引脚的端电压求平均值，在数学上它就等价于中性点电压！
3.1.4 锁定悬空相，提取过零点（ZCD）
最后，我们将目光死死锁定在悬空相 （我们用下标 non-fed 表示未通电的悬空相，例如当前的 W 相）。
回到 3.1 节的基本方程，把悬空相代入。因为悬空相电流为0，没有电阻和电感压降，原本复杂的长公式被极其干净地简化为：
unon−fed=enon−fed+unu_{non-fed} = e_{non-fed} + u_nunon−fed=enon−fed+un
进行简单的移项，我们就得到了寻找反电动势过零点的核心密码：
enon−fed=unon−fed−une_{non-fed} = u_{non-fed} - u_nenon−fed=unon−fed−un
【核心结论】
反电动势 enon−fede_{non-fed}enon−fed 什么时候过零（enon−fed=0e_{non-fed} = 0enon−fed=0）？
当且仅当 unon−fed=unu_{non-fed} = u_nunon−fed=un 时！
映射到软件代码层面：
在实际的电机控制代码中，我们根本不需要去计算复杂的反电动势数值。我们只需要用 ADC 不断采样悬空相的端电压 （unon−fedu_{non-fed}unon−fed），并将其与我们算出来的中性点电压 （unu_nun，通常在非PWM斩波期间近似等于 Vbus/2V_{bus}/2Vbus/2）进行比较。
当这两个电压值**相等（或发生交叉跳变）**的那一刻，我们就精准捕捉到了反电动势的过零点！接着只要再延迟 30° 电角度，就可以进行下一次换相了。
四、 电路设计

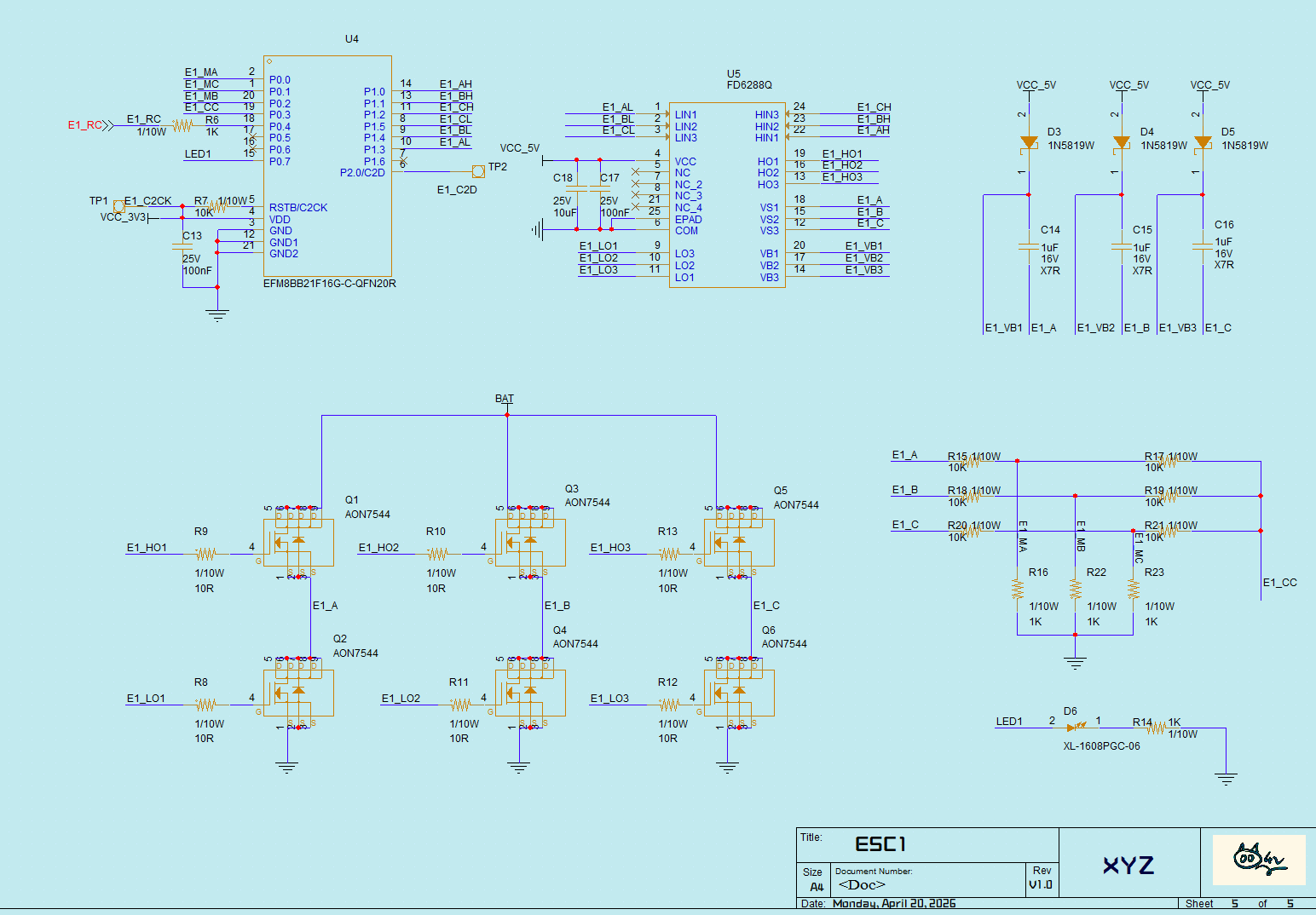

基于上述的理论，我参考了 BLHeli 架构的电调设计了一个4合1的电调
电调采用兼顾低成本与高可靠性的"主控MCU + 独立栅极驱动器 + 全N管MOS桥"经典架构。核心主控选用在开源电调中极为常见的8位MCU EFM8BB21F16G（U4），它负责解析外部油门信号，并利用内部高速ADC对电压进行采样。为了印证前文推导的 enon−fed=unon−fed−une_{non-fed} = u_{non-fed} - u_nenon−fed=unon−fed−un 公式，电路右侧采用了由10KΩ和1KΩ组成的电阻分压网络，将相电压按1/11比例降压送入MCU（E1_MA/MB/MC）；同时通过三个10KΩ电阻（R17/R19/R21）星型连接汇聚于E1_CC节点，成功构造出物理上的"虚拟中性点"，从而让MCU通过比较悬空相与E1_CC的电压精准捕捉过零点。在功率驱动方面，选用了FD6288Q（U5）三相半桥栅极驱动IC，配合由1N5819W二极管与1uF电容组成的经典自举升压电路（Bootstrap），为高边MOS管提供充足的栅极电压。最终的三相逆变桥由6颗AON7544高性能N沟道MOSFET（Q1~Q6）构成，每颗管子的栅极均串联了10Ω限流电阻以抑制开关寄生振荡（Ringing），平衡了开关速度与EMI，确保电流平滑切换。
