18.即插即用网络的基石：DHCP协议深度解析

一、DHCP 的来时路

如今，无论连接公司 Wi-Fi 还是家庭网络，设备几乎都能"即插即用"，很少有人手动配置IP、子网掩码、网关和 DNS。这种便利的背后，依赖的正是 DHCP（动态主机配置协议） 。而 DHCP 并非一蹴而就，它经历了 RARP → BOOTP → DHCP 三个阶段的演进。

早期网络规模小，手动配置尚可应付。但随着设备增多、移动性增强，手动分配 IP 变得极其繁琐。自动获取 IP 的技术因此应运而生。

1.1 RARP（逆地址解析协议）

RARP （Reverse Address Resolution Protocol，逆地址解析协议）是最早的解决方案。它工作在链路层，客户端广播自己的 MAC 地址，RARP 服务器单播回复对应的 IP 地址。

优势：解决了无盘站自动获取 IP 的基本问题。
劣势：① 只能获得 IP，无法提供掩码、网关、DNS；② 广播不可跨路由器，局限在单网段；③ 需要专用 RARP 服务器。

无盘工作站 是指没有本地硬盘的计算机，通过网络从远程服务器加载操作系统和运行数据，本地不保存任何信息。常见于学校计算机机房、网吧等场景。

1.2 BOOTP（引导协议）

为了弥补 RARP 的不足，BOOTP （Bootstrap Protocol，引导协议）被提出。它基于 UDP （客户端端口 68，服务器端口 67），引入 BOOTP 中继代理，允许请求跨越路由器。

基本流程：

客户端广播一个 BOOTP 请求报文（含自身 MAC 地址）。
同网段直接响应；跨网段由中继代理单播转发给服务器。
服务器根据请求中的 MAC 地址查找静态配置表，找到预绑定的 IP 地址及相关配置（掩码、网关、DNS 等），单播回复给客户端。
客户端收到后配置网络并启动。

优势：跨网段、信息丰富，广泛用于无盘工作站启动。

劣势：采用 静态绑定（MAC → IP 预映射）。IP 分配后不回收，设备更换或离线时地址浪费，且维护成本高。

1.3 DHCP（动态主机配置协议）

BOOTP 的静态绑定在设备频繁变动、IP 资源紧张时显得笨重。DHCP （Dynamic Host Configuration Protocol，动态主机配置协议）在 BOOTP 基础上做了两项核心扩展：动态地址池 和 租约机制。

动态地址池：服务器维护一个可用 IP 地址池，客户端按需从中获取 IP，用后归还。
租约机制：每个分配的 IP 带有租期（如 24 小时），到期后自动回收，供其他设备使用，大幅提升 IP 利用率。

DHCP 兼容 BOOTP，通过 DORA 四步交互（Discover → Offer → Request → ACK）完成配置下发。如今，DHCP 已成为现代网络自动分配 IP 的事实标准。

二、DHCP协议报文详解

2.1 DHCP协议端口

DHCP报文承载于UDP之上，使用两个端口：服务器端67 ，客户端68。

客户端发送请求时源端口68、目的端口67；
服务器回复时源端口67、目的端口68。

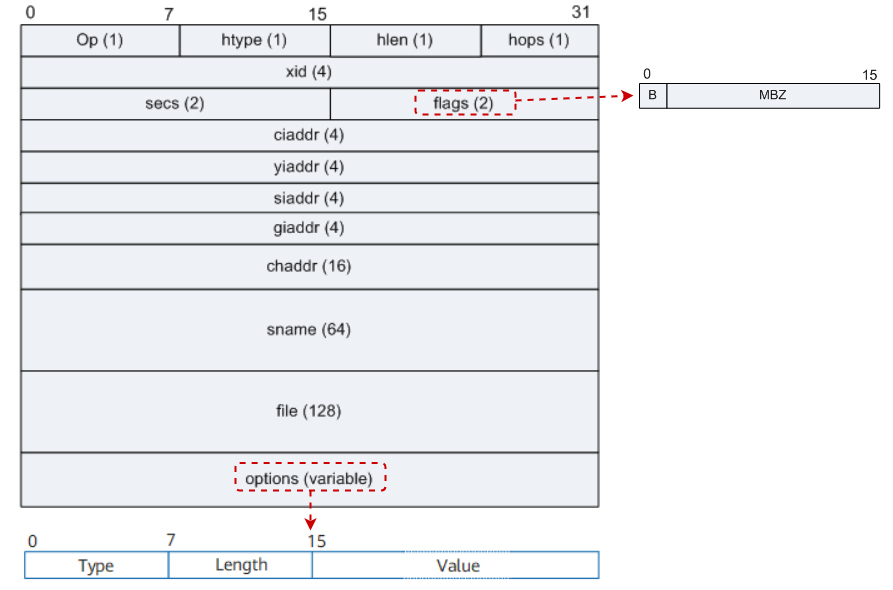

2.2 DHCP 报文格式

DHCP报文格式继承自BOOTP，各字段如下：

op ：Operation，操作类型，1字节，1=请求，2=应答
htype ：Hardware Type，硬件地址类型，1字节，如1表示以太网
hlen ：Hardware Length，硬件地址长度 ，1字节，以太网为6，即 MAC 地址（6字节，48位）
hops ：中继跳数，1字节，客户端为0，每经过一个中继递增1，大于16则丢弃
xid ：Transaction ID，事务ID，4字节，客户端随机生成，用于客户端和服务器关联请求与应答
secs ：Seconds，启动时间，2字节，表示从客户端开始获得IP地址或IP地址续借后所经过的秒数
flags ：Flags，标志位，2字节，仅最高位有意义，其余填充0：

BOOTP协议中保留未使用
DHCP中：最高位为0 表示客户端请求服务器以单播形式发送响应报文；最高位为1 表示客户端请求服务器以广播形式发送响应报文

ciaddr ：Client IP Address，客户端IP地址，4字节，若客户端已有IP则填写，否则为0.0.0.0
yiaddr ：Your IP Address，分配给客户端的IP地址，4字节，服务器分配的IP
siaddr ：Server IP Address，服务器IP地址，4字节，客户端获得启动配置信息的服务器的IP地址。
giaddr ：Gateway IP Address，网关IP地址 ，4字节。实际使用时，该字段由DHCP中继代理 填写(Relay agent IP address，值为中继代理在客户端所在子网的接口IP（即该子网的网关地址）。服务器根据此字段判断客户端所属网段，选择对应地址池分配IP，并将响应单播回此地址，由中继代理转发给客户端。
chaddr ：Client Hardware Address，客户端硬件地址，16字节，即MAC地址，与htype和hlen保持一致。
sname ：Server Name，服务器主机名，64字节，可选
file ：Boot File Name，启动文件名，128字节，可选，如果填写必须是一个以0结尾的字符串
options ：Options，选项字段，可变长度至少312字节，采用TLV（Type-Length-Value）格式，携带DHCP消息类型（Discover/Offer/Request/ACK等）、租约时间、子网掩码、默认网关、DNS服务器等核心配置。

2.3 DHCP Options字段详解

采用TLV（Type-Length-Value）格式

Type：1字节，选项类型，取值范围为1～255。包括预定义选项和用户自定义选项。
Length：1字节，Value 字段的长度（单位：字节）。
Value：Length 字节，信息内容。

type取值如下：

type=1：Subnet Mask，子网掩码。长度 4 字节，取值如 255.255.255.0。作用：客户端IP的子网掩码。
type=3：Router，默认网关。长度 4×N 字节（每个 IP 占 4 字节 ），取值网关 IP 列表。作用：为客户端指定默认网关，列表中第一个 IP 作为主用网关，后续作为备用。
type=6：Domain Name Server，DNS 服务器。长度 4×N 字节，取值 DNS IP 列表。作用：为客户端提供DNS服务器列表。
type=12：Host Name，主机名。长度可变，取值主机名字符串。作用：客户端在 DISCOVER 或 REQUEST 中携带，告知服务器自己的主机名；服务器也可在 ACK 中指定主机名，用于动态 DNS 更新。
type=15：Domain Name，域名。长度可变，取值域名字符串。作用：告知客户端所属的 DNS 域名，客户端主机名与此域名拼接构成完整 FQDN（如 pc1.example.com）。
type=26：Interface MTU，接口 MTU。长度 2 字节，取值 MTU 值（如 1500）。作用：覆盖客户端网卡默认 MTU，用于特定网络环境（如 PPPoE、VPN）避免分片和丢包。
type=28：Broadcast Address，广播地址。长度 4 字节，取值广播 IP。作用：告知客户端所在子网的广播地址（如 192.168.1.255），用于发送广播报文。
type=33：Static Route，静态路由。长度 8×N 字节，取值目的网络 + 下一跳 IP。作用：为客户端下发静态路由条目，用于访问特定网络时走指定下一跳，而非默认网关。
type=42：NTP Servers，NTP 服务器。长度 4×N 字节，取值 NTP IP 列表。作用：为客户端提供网络时间协议服务器地址，用于时钟同步。
type=50：Requested IP Address，请求的 IP 地址。长度 4 字节，取值期望 IP。作用：客户端在 DISCOVER 或 REQUEST 中携带此选项，向服务器请求优先分配某个特定 IP 地址。典型使用场景是客户端重启后希望继续使用之前的 IP（租约尚未过期时），服务器若同意且地址可用，将在 OFFER 和 ACK 中确认该地址；若地址已被占用或不可用，服务器可回应 NAK 或分配其他地址。客户端首次登录时此字段填 0.0.0.0，表示无特定偏好。
type=51：IP Address Lease Time，IP 地址租约时间。长度 4 字节，取值租约秒数（如 86400 = 24 小时）。作用：服务器在 OFFER 和 ACK 中指定 IP 地址的有效使用期限。客户端收到后启动租约计时器，租约到期前必须续租，否则 IP 失效。取值为 0xffffffff 时表示永久租约。
type=52：Option Overload，选项过载。长度 1 字节，取值 1/2/3。作用：当 Options 字段空间不足时，指示后续选项存放至 DHCP 报文头部的 file 字段（取值 1）、sname 字段（取值 2）或两者均用（取值 3）。主要用于 PXE 等需要携带大量配置的场景。
type=53：DHCP Message Type，DHCP 报文类型。长度 1 字节，取值 1~8。作用：关键字段 ，标识 DHCP 报文类型。服务器和客户端根据此值判断当前处于 DORA 流程的哪一阶段，并执行对应的状态迁移逻辑。
type=54：DHCP Server Identifier，DHCP 服务器标识符。长度 4 字节，取值服务器 IP。作用：服务器在 OFFER 中携带自己的 IP 地址作为标识符；客户端在 REQUEST 中回传此 IP，向网络中所有服务器明确宣告自己选定了哪一台。未选中的服务器收到 REQUEST 后检查此字段，若发现不是自己，便释放之前预分配的 IP 地址。
type=55：Parameter Request List，参数请求列表。长度可变，取值 Type 列表。作用：客户端在 DISCOVER 或 REQUEST 中携带，以选项代码列表的形式告知服务器自己需要哪些配置参数（如 1,3,6,15,51 表示需要子网掩码、网关、DNS、域名、租约时间）。服务器在 OFFER 和 ACK 中根据此列表填充相应选项。
type=56：Message，消息。长度可变，取值字符串。作用：服务器在 DHCPNAK 等报文中携带，向客户端说明拒绝分配或续租的原因（如"租约已过期""地址池耗尽"等），便于客户端或管理员排查问题。
type=57：Max DHCP Message Size，最大 DHCP 报文长度。长度 2 字节，取值字节数。作用：客户端在 DISCOVER 或 REQUEST 中声明自身能接收的 DHCP 报文最大长度（通常为 576 或 1500 字节）。服务器构造应答时不应超出此限制，避免报文被分片或丢弃。
type=58：Renewal Time（T1），续租时间。长度 4 字节，取值秒数（通常为租约的 50% ）。作用：服务器在 OFFER/ACK 中指定客户端应在何时开始以单播方式向原服务器发起续租请求。当租约时间过去 50% 时，客户端进入 RENEWING 状态，向原服务器单播发送 DHCPREQUEST 续租。若续租成功，租约计时器重置；若服务器无响应，客户端继续使用当前 IP，等待 T2 时刻。
type=59：Rebinding Time（T2），重绑定时间。长度 4 字节，取值秒数（通常为租约的 87.5% ）。作用：服务器在 OFFER/ACK 中指定客户端应在何时开始以广播方式向任意 DHCP 服务器寻求续租。当租约到达 T2 时刻而 T1 续租失败时，客户端进入 REBINDING 状态，广播发送 DHCPREQUEST，网络中任何 DHCP 服务器均可回应 ACK 或 NAK。若 T2 时刻过后仍未获得续租，租约到期后客户端必须停止使用该 IP，重新发起 DORA 流程。
type=60：Vendor Class Identifier，厂商标识符。长度可变，取值厂商标识字符串。作用：客户端在 DISCOVER 或 REQUEST 中携带，向服务器告知自己的厂商类型和设备型号（如 MSFT 5.0 表示微软 Windows、Cisco AP c3700 表示思科无线 AP）。服务器可根据此信息实现差异化策略，例如为特定厂商设备分配不同地址池、下发厂商专属配置。
type=61：Client Identifier，客户端标识符。长度可变，取值类型 + MAC（如 01:xx:xx:xx:xx:xx:xx，其中 01 表示以太网硬件类型）。作用：唯一标识客户端身份，是服务器进行 静态地址绑定 和 租约数据库索引 的主要依据。若客户端未携带 Option 61，服务器则使用报文头部的 chaddr（MAC 地址）作为替代标识。
type=66：TFTP Server Name，TFTP 服务器名称。长度可变，取值 TFTP 服务器名或 IP。作用：为 PXE 网络启动指定 TFTP 服务器地址。客户端获取 IP 后，从该服务器下载引导文件，完成操作系统安装或网络引导。
type=67：Bootfile Name，引导文件名。长度可变，取值引导文件名（如 pxelinux.0）。作用：为 PXE 网络启动指定引导文件的完整路径和文件名。与 Option 66 配合使用，客户端从 TFTP 服务器下载此文件以启动操作系统安装流程。
type=82：Relay Agent Information，中继代理信息。长度可变，取值子选项（如 Circuit ID、Remote ID）。作用：由 DHCP 中继代理 （或启用 DHCP Snooping 的交换机）在转发客户端请求时插入，记录客户端的精确位置信息，包括接入端口、VLAN ID、交换机 MAC 地址等。服务器根据此信息实现精细化地址分配、安全审计以及配合 DHCP Snooping 绑定表防范 IP/MAC 欺骗攻击。
type=119：Domain Search List，域搜索列表。长度可变，取值搜索域列表（压缩编码格式）。作用：为客户端指定域名解析时的搜索顺序。例如列表为 eng.example.com、example.com，客户端访问主机 server 时，将依次尝试解析 server.eng.example.com、server.example.com，简化内网资源访问。
type=121：Classless Static Route，无类静态路由。长度可变，取值掩码长度 + 目的网络 + 下一跳。作用：为客户端下发无类别域间路由的静态路由条目，支持任意掩码长度的网络，比 Option 33 更灵活精确。用于复杂网络环境中为不同目标网段指定不同网关。
type=255：End，结束标记。长度 0，取值无。作用：标记 Options 字段结束。DHCP 报文接收方解析到 Type 255 时停止解析后续字节（后续为 Padding 填充数据），防止误解析无效内容。

三、DHCP 交互流程

DHCP 的运作核心是一套严谨的**C/S（客户端/服务器）**交互流程。

3.1 三类 DHCP 角色

DHCP 系统中存在三类关键角色：

DHCP 客户端：发起请求、获取网络配置信息的主机（如 PC、手机、打印机等）。
DHCP 服务器：负责从地址池中分配 IP 地址、下发配置参数，并维护所有客户端的租约状态。
DHCP 中继代理：当客户端与服务器位于不同广播域时，负责在中间跨网段转发 DHCP 报文。

3.2 DHCP 流程的核心：Option 53

Option 53（DHCP Message Type） 是设置DHCP消息类型，因为它是驱动整个流程状态迁移的核心信令字段。

Option 53 取值与报文类型对应关系

1 -- DHCPDISCOVER ：客户端广播寻找服务器
2 -- DHCPOFFER ：服务器 响应发现请求默认单播回复客户端；若 DISCOVER 中 flags 广播位=1则广播
3 -- DHCPREQUEST ：客户端 选择 Offer 时广播通告所有服务器；续租时单播至原服务器
4 -- DHCPDECLINE ：客户端 检测到地址冲突时广播通告所有服务器
5 -- DHCPACK ：服务器确认分配或续租成功，发送方式同对应的 OFFER（单播或广播）
6 -- DHCPNAK ：服务器拒绝分配或续租请求，发送方式同对应的 OFFER（单播或广播）
7 -- DHCPRELEASE ：客户端 主动释放地址时单播至原服务器
8 -- DHCPINFORM ：客户端 已有 IP 地址时单播请求其他配置参数

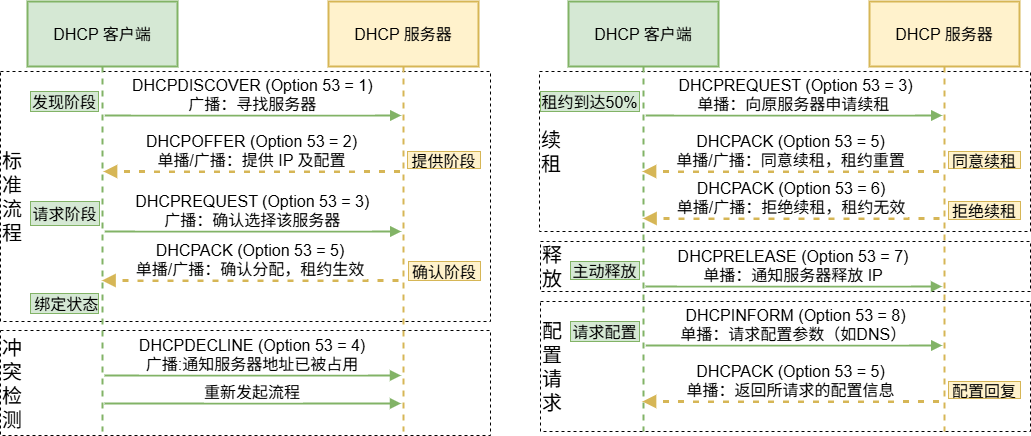

3.3 DHCP流程：DORA

当 DHCP 客户端与服务器处于同一广播域时，双方直接通过广播/单播完成交互。一次完整的地址获取过程遵循标准的 DORA 四步流程：Discover → Offer → Request → Acknowledge。

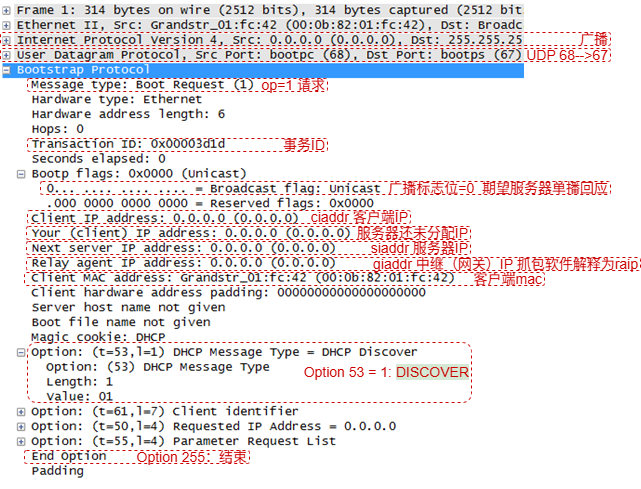

1.发现：DISCOVER（Option 53 = 1）

客户端 启动时网络接口尚未配置有效 IP 地址，以 0.0.0.0 为源地址、255.255.255.255 为目的地址，在本地网络广播发送 DHCPDISCOVER 报文。报文中包含：

op 字段 = 1（请求报文）
随机生成的事务 ID（xid）
客户端 MAC 地址（chaddr）
请求的参数列表（Option 55）
Option 53 = 1

网络中所有 DHCP 服务器均可接收此广播。

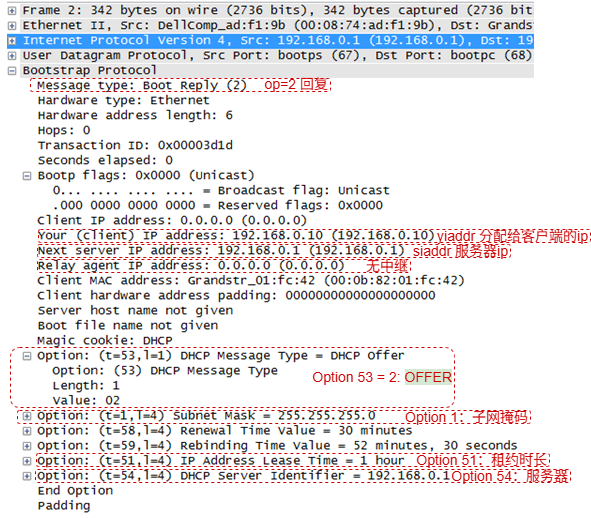

2. 提供：OFFER（Option 53 = 2）

服务器收到 DISCOVER 且地址池中有可用 IP 的 DHCP 服务器，将向客户端回应 DHCPOFFER 报文：

yiaddr：服务器为该客户端预分配的 IP 地址
siaddr：PXE 引导服务器地址（若未配置则为 0.0.0.0）
giaddr：0.0.0.0（同网段无中继）
Option 53 = 2
Option 54：服务器标识符
Option 51：租约时长
Option 3、Option 6：网关、DNS 等配置参数

发送方式：默认采用 二层单播 （目的 MAC 为客户端 MAC，目的 IP 仍为 255.255.255.255）。若客户端在 DISCOVER 中将 flags 字段最高位置 1，则服务器改用广播方式回应。

客户端可能收到多台服务器的 OFFER，此时仅记录各提议，尚未绑定任何 IP。

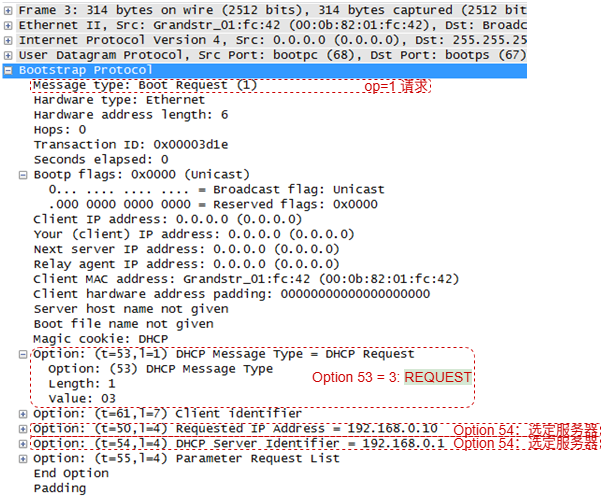

3. 请求：REQUEST（Option 53 = 3）

客户端 从收到的 OFFER 中选择一个（通常是最先到达者），然后 再次广播 DHCPREQUEST 报文，目的在于：

向选定的服务器确认接受其提议的 IP 地址；
通知其他未选中服务器释放它们为该客户端预留的地址资源。

REQUEST 报文必须携带以下关键选项：

Option 53 = 3
Option 54 = 选定服务器的标识符
若为续租场景，则不携带 Option 54，且 ciaddr 字段填充为当前使用中的 IP。

未选中的服务器收到此广播后，检查 Option 54 发现并非自身，便将预分配的地址释放回地址池。

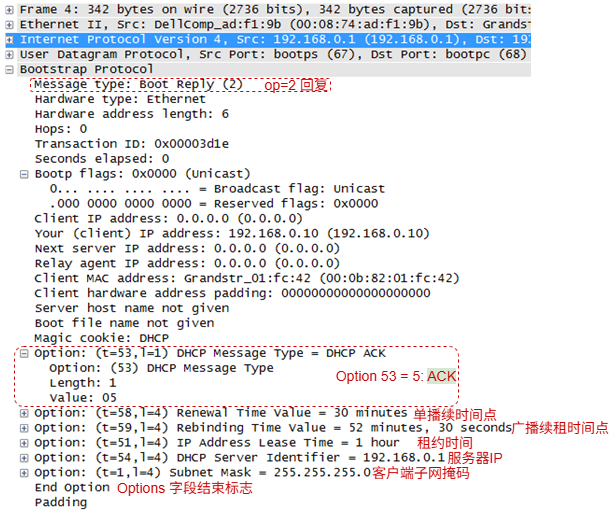

4. 确认：ACK（Option 53 = 5）

选定服务器收到 REQUEST 后，验证 Option 54 指向自己且地址仍可用，回应 DHCPACK 报文：

yiaddr：最终确认分配的 IP 地址
Option 53 = 5
租约时间、网关、DNS 等配置参数（与 OFFER 中一致）
发送方式与对应的 OFFER 保持一致（单播或广播）

客户端收到 ACK 后执行以下动作：

正式将 IP 地址绑定至网络接口；
发送免费 ARP（Gratuitous ARP）探测该 IP 是否已被局域网内其他主机占用；
若探测无冲突，则进入 BOUND（已绑定） 状态，地址获取流程完成。

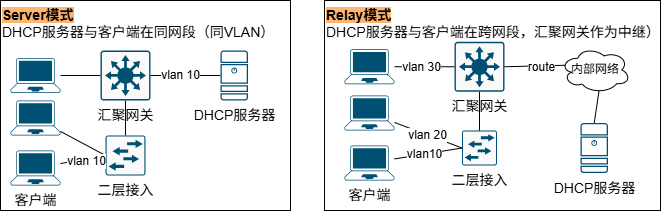

3.4 两种 DHCP 工作模式

1. 模式架构对比

根据客户端与服务器的网络位置关系，DHCP 分为两种工作模式：

Server 模式 ：客户端与服务器处于同一物理网段（同VLAN）。

部署特点 ：DHCP 服务器可直接部署在接入交换机所在广播域内，也可由汇聚网关设备自身兼任 DHCP 服务器。
交互特点 ：客户端发出的广播报文可直接到达服务器，双方直接通过广播/单播完成交互，无需中继转发。

Relay 模式 ：客户端与服务器跨越多个子网 客户端与服务器跨越多个子网，服务器位于远端，客户端位于接入层 VLAN。
部署特点 ：在客户端所在网段的汇聚网关 （路由器或三层交换机）上启用 DHCP 中继代理功能。
交互特点 ：中继代理将客户端广播转换为单播 发往指定 DHCP 服务器，并在报文中插入 giaddr 字段标识客户端所属网段；服务器根据 giaddr 分配对应地址池 IP 并通过中继回应客户端。

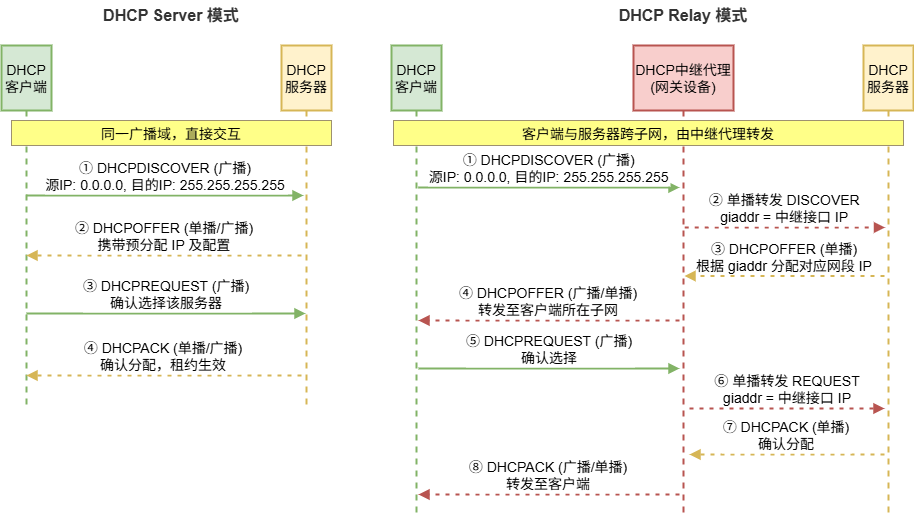

2. 模式流程对比

（1） Server 模式流程（DORA 四步）

① DHCPDISCOVER（Option 53 = 1）：客户端广播寻找服务器。
② DHCPOFFER（Option 53 = 2）：服务器单播/广播回应，提供预分配 IP。
③ DHCPREQUEST（Option 53 = 3）：客户端广播确认选择，通知其他服务器释放资源。
④ DHCPACK（Option 53 = 5）：服务器确认分配，租约生效。

（2）Relay 模式流程（DORA 四步）

①② DHCPDISCOVER（Option 53 = 1） ：客户端广播发送 DISCOVER 报文 → 中继代理监听到广播后，将报文 单播转发 至预设的 DHCP 服务器，并在 giaddr 字段填入接收广播的接口 IP 地址。
③④ DHCPOFFER（Option 53 = 2） ：DHCP 服务器根据报文中的 giaddr 判定客户端所属网段，从对应地址池分配 IP，并以单播方式将 OFFER 发送给中继代理 → 中继代理再将 OFFER 转发至客户端所在子网（广播或单播）。
⑤⑥ DHCPREQUEST（Option 53 = 3） ：客户端广播发送 REQUEST 报文 → 中继代理监听到广播后，再次将报文 单播转发 至 DHCP 服务器，giaddr 字段保持不变。
⑦⑧ DHCPACK（Option 53 = 5） ：服务器以单播方式将 ACK 发送给中继代理 → 中继代理将 ACK 转发至客户端所在子网（广播或单播），客户端收到后正式绑定 IP 地址。

四、DHCP 的其他功能

4.1 租约续租与重绑定

DHCP 分配的 IP 地址具有使用期限（租约，Lease）。为了继续使用该 IP 地址，客户端必须在租约到期前主动续租。若续租失败，则进入重绑定阶段，向网络中所有 DHCP 服务器寻求帮助。

1.两个时间点

|--------|----------------------|-------------|---------------|
| 时间点 | 定义 | 触发条件 | 发送方式 |
| T1 | 租约的 50%（续租时间） | 租约到达 50% 时长 | 单播至原服务器 |
| T2 | 租约的 87.5%（重绑定时间） | T1 续租失败 | 广播至所有服务器 |

示例：租约 8 天 → T1 = 第 4 天，T2 = 第 7 天。

2. 续租流程（T1）

当租约到达 T1 时刻，客户端进入 RENEWING 状态，向原服务器单播发起续租：

① DHCPREQUEST（Option 53 = 3） 。客户端以单播方式向原服务器发送请求。报文特征：ciaddr = 当前 IP，不携带 Option 54。
② 服务器响应

DHCPACK（Option 53 = 5）：续租成功，租约计时器重置。
DHCPNAK（Option 53 = 6）：续租被拒，客户端释放 IP，重新 DORA。
无响应：继续使用 IP，等待 T2。

3. 重绑定流程（T2）

若 T1 续租未获响应，租约到达 T2 时刻时，客户端进入 REBINDING 状态，广播寻求任意服务器续租：

① DHCPREQUEST（Option 53 = 3） 客户端以广播方式发送请求。报文特征同 T1：ciaddr = 当前 IP，不携带 Option 54。
② 任意服务器响应网络中任何 DHCP 服务器均可回应 DHCPACK 或 DHCPNAK。
③ 结果处理

收到 DHCPACK：租约重置，继续使用 IP。
收到 DHCPNAK 或无响应：租约到期后释放 IP，重新发起 DORA 流程。

4.2 地址释放

当客户端正常关机或主动放弃当前使用的 IP 地址时，会向原 DHCP 服务器发送地址释放报文，主动归还租约。

报文类型 ：DHCPRELEASE（Option 53 = 7）
发送方式 ：单播至原 DHCP 服务器
报文特征 ：ciaddr 填充为待释放的 IP 地址，服务器地址通过 Option 54 或此前交互记录确定
服务器处理：收到 RELEASE 后，将该 IP 地址标记为可用，可分配给其他客户端

意义：主动释放机制避免了 IP 地址的无效占用，提升了地址池利用率，尤其在地址资源紧张的 IPv4 网络中尤为重要。

4.3 地址冲突检测

客户端收到 DHCPACK 正式绑定 IP 之前，必须验证该地址在本地网络中是否已被其他设备占用。这一过程通过 免费 ARP 实现。

检测机制：客户端发送免费 ARP 请求，目标 IP 为刚分配的 IP 地址。
无冲突情况：若在探测周期内未收到任何 ARP 响应，则地址可用，客户端正式启用该 IP。
有冲突情况：若收到 ARP 响应，表明地址已被占用，客户端执行以下操作：

广播发送 DHCPDECLINE（Option 53 = 4） 报文，向所有 DHCP 服务器通告该地址冲突。
服务器收到 DECLINE 后，将该地址标记为不可用。
客户端重新发起 DORA 流程，申请新的 IP 地址。

意义：地址冲突检测机制确保 DHCP 分配的 IP 不会与网络中静态配置或残留的 IP 冲突，保障网络通信的稳定性。

4.4 仅获取配置信息：DHCPINFORM

当客户端已拥有 IP 地址（如手动静态配置），但仍希望从 DHCP 服务器统一获取其他网络配置参数时，可使用 DHCPINFORM 报文。

|------------------|----------------------------|----------------------------------|
| 对比项 | DHCPINFORM 模式 | 标准 DORA 模式 |
| 适用场景 | 客户端已有 IP | 客户端无 IP |
| 报文类型 | DHCPINFORM（Option 53 = 8） | DISCOVER → OFFER → REQUEST → ACK |
| 发送方式 | 单播至 DHCP 服务器 | 广播/单播混合 |
| 服务器回应 | DHCPACK，仅携带配置参数，不分配 IP | DHCPACK，携带 IP 及配置参数 |
| 典型携带的 Option | Option 55（请求参数列表） | Option 50（请求 IP）、Option 55 等 |

常见应用场景：

企业网络中，终端 IP 由其他系统固定分配，但网关、DNS、域名等配置由 DHCP 统一下发。
VoIP 电话通过 LLDP-MED 获取语音 VLAN 后，使用 DHCPINFORM 获取 SIP 服务器等应用层配置。

4.5 PXE 网络启动支持

DHCP 协议扩展支持 PXE（Preboot eXecution Environment） 网络启动，允许无盘工作站或安装客户端在获取 IP 地址后，从网络引导并安装操作系统。

BOOTP 最早为无盘工作站提供了静态 IP 分配和引导信息传递的原型，但缺乏动态管理能力；
DHCP 作为 BOOTP 的增强版，引入了地址池、租约管理和丰富的 Options 扩展机制，为上层应用打开了大门；
PXE 则充分利用了 DHCP 的可扩展性，通过在 DHCP 报文中携带特定 Options(66/67)，实现了操作系统网络引导的标准化。

PXE 工作流程：

客户端通过标准 DORA 流程获取 IP 地址。
DHCP 服务器在 OFFER/ACK 报文中携带 siaddr、Option 66、Option 67 等 PXE 参数。
客户端从指定的 TFTP 服务器下载引导文件（Bootfile）。
客户端执行引导文件，启动操作系统安装或网络引导流程。

典型应用：数据中心自动化装机、无盘工作站、瘦客户机部署等场景。

4.6 高级中继：Option 82

在 DHCP Relay 模式下，中继代理通过 giaddr 字段告知服务器客户端所属子网。但仅凭子网信息无法实现按端口或区域的精细化管控。Option 82（Relay Agent Information Option） 定义于 RFC 3046，允许中继代理将客户端的精确物理位置信息附加到 DHCP 报文中，从而实现更高级的地址分配策略与安全审计。

说明：中继模式交互过程已在 3.3 节「两种 DHCP 工作模式」中的 Relay 模式流程对比 中详细展示，此处不再重复。

Option 82 由接入交换机（第一跳中继代理 ）执行（RFC 3046标准，其他厂商可能会增加多级中继处理），在 DHCP 报文的双向传递中遵循 "请求报文插入 → 应答报文剥离" 的对称机制。具体执行步骤如下：

客户端广播请求 ：客户端发送 DHCP 请求报文（DISCOVER 或 REQUEST），此时报文中不包含 Option 82。
中继代理插入 Option 82 ：接入交换机收到广播后，在报文 Options 区域尾部插入 Option 82。若报文中已存在 Option 82（多级中继场景），设备根据配置策略决定保留、替换或丢弃该选项。Option 82 通常包含两个子选项：
1. 子选项 1（Circuit ID） ：客户端接入的端口与 VLAN 信息，格式通常为 VLAN名+端口
2. 子选项 2（Remote ID）：接入交换机自身的标识，通常为 MAC 地址
服务器根据 Option 82 分配地址 ：DHCP 服务器收到报文后，解析 Option 82 中的位置信息，根据预设策略从对应地址池分配 IP，并在应答报文（OFFER 或 ACK）中原样携带 Option 82。
中继代理剥离 Option 82 ：接入交换机收到服务器应答后，剥离其中的 Option 82，再根据子选项中的物理端口信息将报文转发至对应客户端端口，完成交互。

Option 82 赋予了 DHCP 协议 位置感知能力 ，主要应用场景：

精细化地址分配：服务器根据端口信息为不同区域分配不同网段 IP。
安全事件溯源：通过 Option 82 记录快速定位异常 IP 对应的物理端口。
策略联动：与 802.1x 认证、AAA 等系统结合，实现基于位置的准入控制。

4.7 厂商自定义：Option 43

Option 43（Vendor Specific Information，厂商特定信息选项） 定义于 RFC 2132，是 DHCP 协议为各厂商预留的私有扩展字段。当标准 Option 无法满足特定设备（如无线 AP、IP 电话）的配置需求时，DHCP 服务器与客户端可通过 Option 43 交换厂商自定义的配置参数。

在无线网络部署、设备零配置开局及 VoIP 系统等场景中，Option 43 已成为实现异构设备即插即用、自动化运维的关键技术.

1. Option 43 的报文格式

Option 43 在 DHCP 报文中的结构遵循标准的 TLV（Type-Length-Value） 编码格式，其整体布局如下：

Option Type ：1 字节，固定为 0x2B（十进制 43），标识该选项为厂商特定信息。
Option Length：1 字节，表示后续所有子选项内容的总字节长度。
Option Value ：可变长度，内部可嵌套一个或多个 子选项（Sub-Option） 。每个子选项同样采用 TLV 结构，每个子选项包含三个字段：
- Sub-option Type ：1 字节，子选项类型码。不同厂商可自行定义类型值的含义。例如，华为设备在作为 DHCP 服务器为 AP 提供 AC 地址时，支持以下三种子选项类型：0x01 表示十六进制（HEX）格式的子选项，0x02 表示 IPv4 地址格式的子选项，0x03 表示 ASCII 字符串格式的子选项。
- Sub-option Length：1 字节，表示后续 Sub-option Value 字段的字节长度。
- Sub-option Value：可变长度，承载实际的厂商配置数据，具体编码格式由厂商自行定义。

当 DHCP 客户端需要在请求中表达对 Option 43 的需求时，会在 Option 55（Parameter Request List） 中包含数值 43。DHCP 服务器收到携带此参数的请求报文后，若本地配置了对应的 Option 43 策略，则在应答报文（OFFER 或 ACK）中携带 Option 43，向客户端下发厂商特定信息。

2.与 Option 60 的配合的典型应用

Option 43 通常与 Option 60（Vendor Class Identifier） 配合使用：

客户端 在 DHCP 请求中携带 Option 60 ，声明自己的厂商类型（如 Cisco AP 携带 Cisco AP c3700）。
DHCP 服务器解析 Option 60，查找匹配的 Option 43 策略，在应答报文中携带对应的私有配置。
客户端收到 Option 43 后，解析其中内容并完成后续配置流程。

场景一：无线 AP 发现 AC 控制器

当 Fit AP 与 AC 控制器跨越不同子网时，AP 无法通过二层广播发现 AC。此时 AP 在 DHCP 请求中携带 Option 60 声明自身厂商类型（如华为 AP 携带 Huawei AP），DHCP 服务器识别后，通过 Option 43 告知 AP 其所属 AC 的 IPv4 地址列表。AP 获取 AC 地址后，通过 CAPWAP 隧道与 AC 建立连接并完成注册上线。在此场景中，Option 43 的 Value 部分通常包含一个或多个子选项，每个子选项携带一个 AC 的 IP 地址。

场景二：ZTP 零配置开局中的设备标识传递

在 ZTP（Zero Touch Provisioning）开局场景下，网络设备（如交换机、路由器）作为 DHCP 客户端首次接入网络时，支持通过 Option 43 携带自身的 ESN（Equipment Serial Number，设备序列号） 发送给 DHCP 服务器。DHCP 服务器收到后，可根据客户端的 ESN 在数据库中查找预定义的规划，为其分配特定的 IPv4 地址及后续配置服务器 URL，实现设备即插即用、自动化部署。

场景三：IP 电话自动配置

IP 电话在 DHCP 请求中携带 Option 60 表明厂商身份，服务器通过 Option 43 下发语音 VLAN ID、TFTP 服务器地址等私有配置参数，使话机无需人工干预即可完成业务上线。

3.配置示例

以下为华为设备作为 DHCP 服务器时，为 AP 配置 Option 43 下发 AC 地址的示例：

bash 复制代码

<Huawei> system-view
[Huawei] ip pool ap-pool
[Huawei-ip-pool-ap-pool] network 192.168.10.0 255.255.255.0
[Huawei-ip-pool-ap-pool] gateway-list 192.168.10.1
# 方式一：子选项类型 0x02，直接指定 IPv4 地址
[Huawei-ip-pool-ap-pool] option 43 sub-option 2 ip-address 10.1.1.100
# 方式二：子选项类型 0x03，使用 ASCII 字符串
[Huawei-ip-pool-ap-pool] option 43 sub-option 3 ascii 10.1.1.100
# 方式三：子选项类型 0x01，使用十六进制 HEX
[Huawei-ip-pool-ap-pool] option 43 hex 030C3139322E3136382E32322E31

五、DHCP 的安全防护：DHCP Snooping

DHCP 协议在设计之初以易用性和自动化管理为首要目标，基于 UDP 的无连接特性和广播通信方式，并未内置完善的安全认证机制，使其容易遭受以下三类典型攻击：

DHCP 饿死攻击：攻击者伪造大量不同 MAC 地址的 DHCP 请求报文，持续向服务器申请 IP 地址。耗尽服务器地址池，导致合法客户端无法获取 IP。
仿冒 DHCP 服务器攻击：攻击者在网络中私自搭建 DHCP 服务器，抢先回应客户端请求。分发错误的网关、DNS 地址，实施流量劫持或中间人攻击。
DHCP Flood 攻击：攻击者短时间内向服务器发送海量 DHCP 报文。消耗服务器 CPU 和内存资源，造成拒绝服务。

DHCP Snooping（DHCP 侦听） 是部署在接入层交换机上的二层安全功能，通过在客户端与 DHCP 服务器之间建立一道逻辑"防火墙"，有效防范上述攻击。其核心机制包括信任端口划分、绑定表生成、报文限速及 Option 82 支持。

5.1 DHCP Snooping的两种端口角色

DHCP Snooping 将交换机端口划分为两类角色：

信任端口（Trusted Port）：连接合法 DHCP 服务器或上行链路的端口。允许接收 DHCP 服务器发送的应答报文（OFFER、ACK、NAK 等）。
非信任端口（Untrusted Port） ：连接客户端的端口，默认所有端口均为非信任端口。禁止从该端口接收 DHCP 服务器应答报文。

当网络中有人私接 DHCP 服务器时，其应答报文将从非信任端口进入交换机，DHCP Snooping 直接将其丢弃，从而切断恶意服务器与客户端的通信路径。

5.2 DHCP Snooping 绑定表

交换机在转发 DHCP 报文的过程中，通过侦听 DORA 交互自动提取关键信息，生成动态绑定表。每条绑定记录包含以下字段：

IP 地址：服务器分配给客户端的地址
MAC 地址：客户端的硬件地址
VLAN ID：客户端所属 VLAN
端口号：客户端连接的交换机物理端口
租约时间：IP 地址的有效期限

绑定表是 DHCP Snooping 的核心数据基础，可用于以下安全联动功能：

IP Source Guard（IP 源地址保护）：基于绑定表过滤入口流量，仅允许源 IP 和源 MAC 与绑定表匹配的数据包通过，防止 IP 地址欺骗。
Dynamic ARP Inspection（DAI，动态 ARP 检测）：验证 ARP 报文中 IP-MAC 映射关系是否与绑定表一致，丢弃伪造的 ARP 报文，防范 ARP 欺骗攻击。

5.3 DHCP Snooping配置

以华为为例。更高级的功能可以参考厂家配置文档。

复制代码

#1. 全局启用DHCP Snooping功能
dhcp snooping enable

#2.需要保护的VLAN的下启用
vlan 10
 dhcp snooping enable

#3. 配置信任端口（DHCP服务器方向）。默认情况下，交换机的所有端口都是非信任端口
interface Gi0/0/1
 dhcp snooping trusted
