前言

针对科研探测设备与上位机直连的通信需求，本文提出了基于 FPGA 的两种主机 IP 自动配置方案：DHCP 协议与 IPv4 链路本地地址（Link-Local Address）。该设计有效规避了传统静态 IP 手动配置的局限性，显著提升了系统部署的灵活性与自动化水平。

1.DHCP协议

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是应用层协议，旨在为网络中的主机自动分配 IP 地址、子网掩码、默认网关以及 DNS 服务器。其在以太网帧的位置如下：

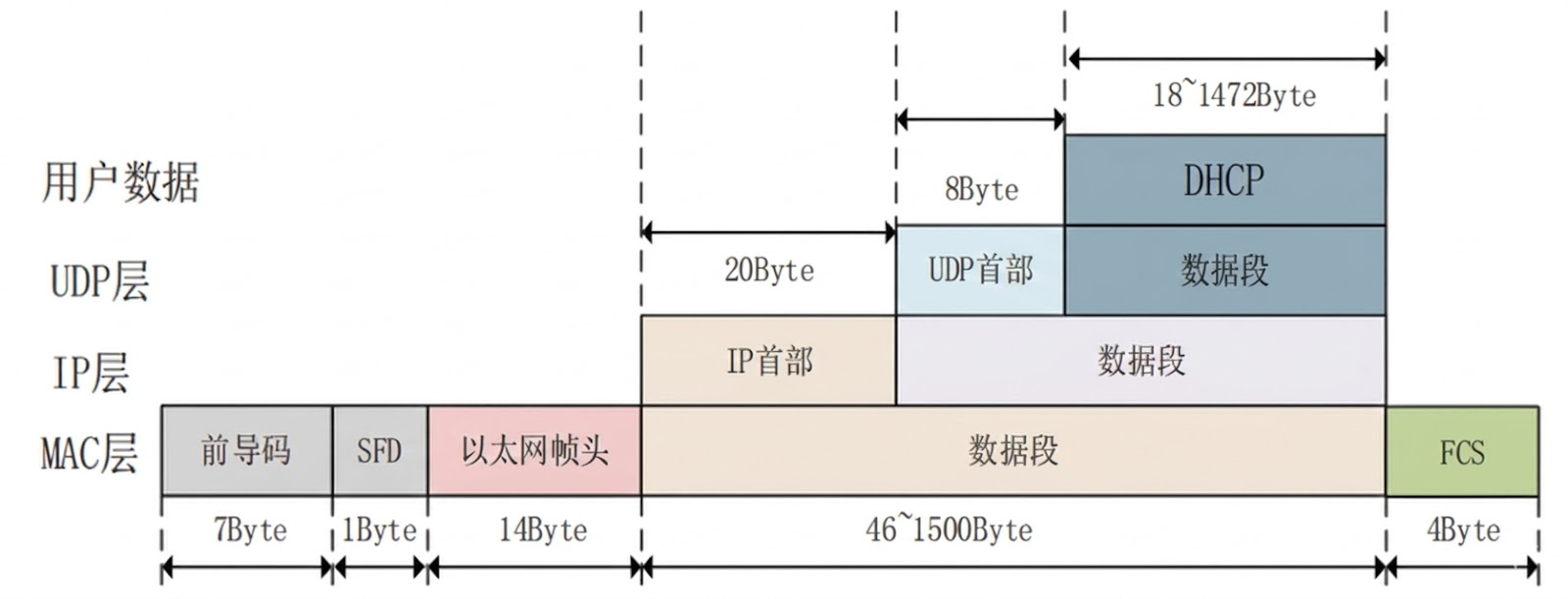

其中各层协议的组成如下：

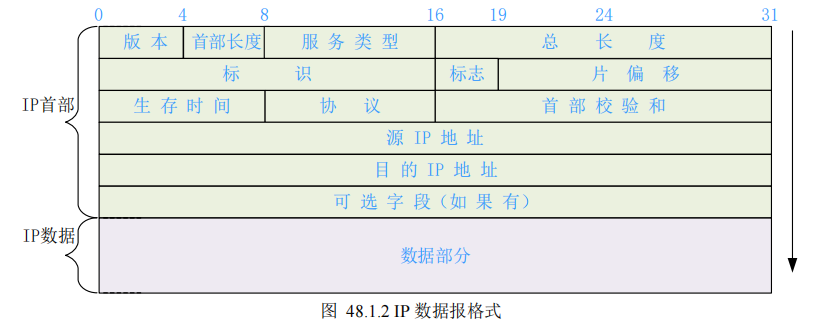

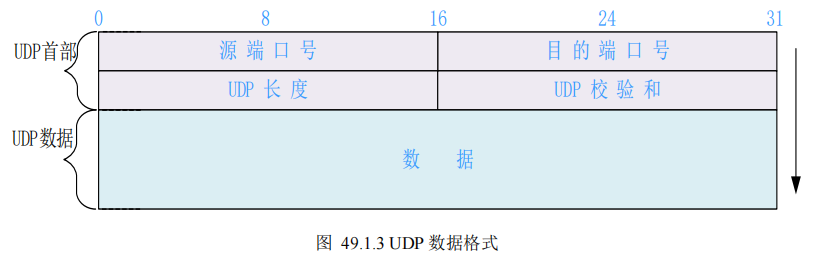

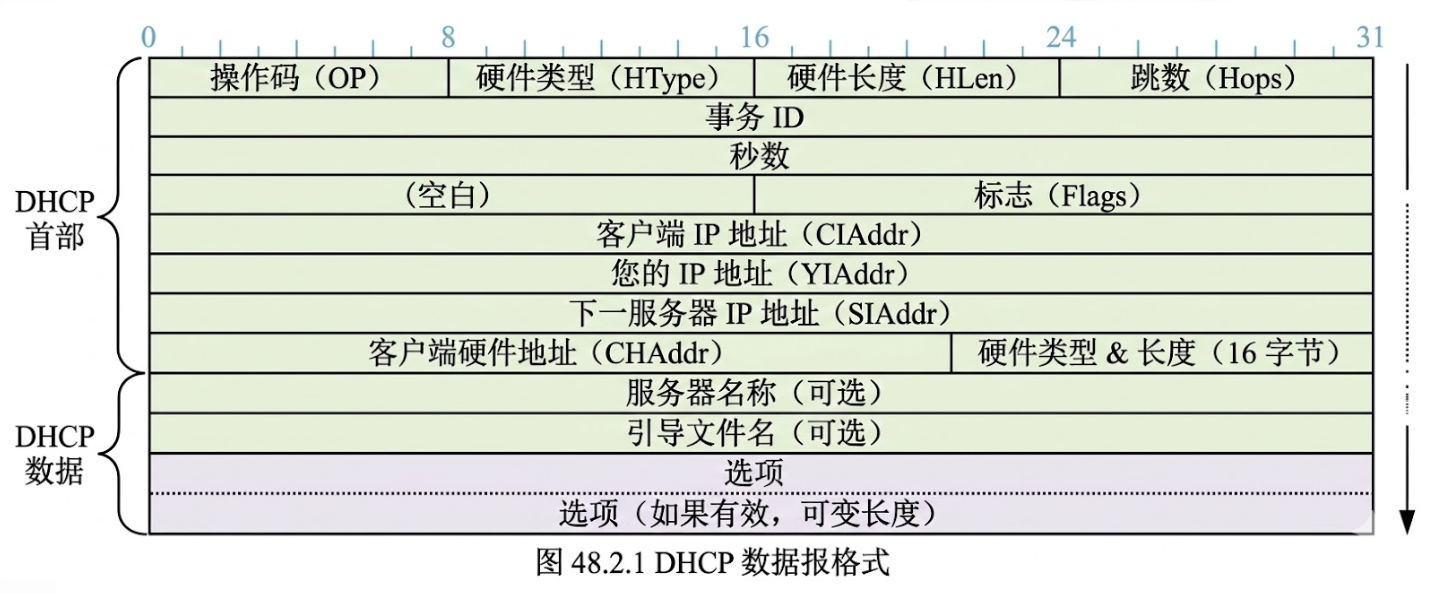

1.1、 DHCP 报文格式

在 FPGA 中手写 DHCP，你需要关注的是这个巨大的 UDP 载荷（通常固定为 300 字节 以上）。

字段名称 长度 (Bytes) 描述 FPGA 实现要点
Message Type (op) 1 1=Request, 2=Reply 作为 Server，你发送时该位恒为 0x02
Hardware Type 1 以太网通常为 0x01 恒定值
Hardware Length 1 MAC 地址长度，恒为 0x06 恒定值
Hops 1 跳数，通常为 0x00 恒定值
Transaction ID (xid) 4 关键：随机传输 ID 你发出的 Offer 必须拷贝 Discover 里的这个 ID
Seconds 2 客户端开始请求后的秒数 通常设为 0x0000
Flags 2 广播标志位 0x8000 表示要求服务端广播回复
Client IP (ciaddr) 4 客户端当前 IP 初始请求时为 0.0.0.0
Your IP (yiaddr) 4 分配给电脑的 IP 这是你告诉电脑"给你这个 IP"的地方
Server IP (siaddr) 4 DHCP 服务器 IP 填入你给 FPGA 设定的 IP
Client MAC (chaddr) 16 客户端 MAC 地址 前 6 字节填入电脑的 MAC，后 10 字节补 0
Magic Cookie 4 固定为 0x63, 0x82, 0x53, 0x63 协议识别标志，不可写错
Options 变长 协议扩展选项 见下表

1.2、 DHCP Options（选项字段）

Options 是 DHCP 的精华，采用 Type-Length-Value (TLV) 格式。在 FPGA 中，你需要手动拼接这些字节。

常见的 Options：

  • Option 53 (Message Type) ：长度 1 字节。1 代表 Discover，2 代表 Offer，3 代表 Request，5 代表 Ack。

  • Option 51 (Lease Time) ：长度 4 字节。告知电脑 IP 能用多久（例如 3600 秒）。

  • Option 1 (Subnet Mask) ：长度 4 字节。子网掩码（如 255.255.255.0）。

  • Option 54 (Server Identifier)：长度 4 字节。服务器自己的 IP 地址。

  • Option 255 (End) ：长度 1 字节。固定为 0xFF，代表 Options 结束。

1.3DHCP 的核心：DORA 交互流程

DHCP 建立在 UDP 之上，服务端监听 67 端口，客户端监听 68 端口。其核心交互被称为 DORA 流程。

（1）. Discover（发现阶段）

  • 客户端 服务端（全网广播）。

  • 电脑（客户端）插上网线后，不知道谁是 DHCP 服务器，于是发送一个目的 IP 为 255.255.255.255 的广播包，寻找网络中的服务器。

字段层级 关键字段 值 (Hex/描述) 硬件处理要点
MAC 层 目的 MAC FF:FF:FF:FF:FF:FF 广播帧。
IP 层 源 / 目的 IP 0.0.0.0 / 255.255.255.255 此时电脑还没 IP。
UDP 层 源 / 目的端口 68 / 67 电脑客户端到服务端。
DHCP 层 op 0x01 代表这是一个请求 (Request)。
xid 0x12345678 (随机) FPGA 必须存下这个 ID，后续回包要用。
chaddr 电脑的 MAC 地址 FPGA 必须存下这个 MAC，作为回复的目标。
Option 53 0x35 0x01 0x01 消息类型：Discover。

（2）. Offer（提供阶段）

  • 服务端 客户端（单播或广播）。

  • DHCP 服务器收到请求后，从自己的地址池中选出一个未分配的 IP（例如 192.168.1.100），并携带租期、掩码等信息回发给客户端。

字段层级 关键字段 值 (Hex/描述) 硬件处理要点
MAC 层 目的 MAC 电脑的 MAC 如果设置了广播位，也可以发 FF...FF。
IP 层 源 / 目的 IP FPGA IP / 255.255.255.255 此时电脑还没 IP，只能发广播或根据 MAC 寻找。
DHCP 层 op 0x02 代表这是一个回复 (Reply)。
xid 同 Discover 的 xid 匹配事务，否则电脑会丢弃。
yiaddr 192.168.1.100 这是你打算分给电脑的 IP。
Option 53 0x35 0x01 0x02 消息类型：Offer。
Option 1 0x01 0x04 FF FF FF 00 告诉电脑子网掩码是 255.255.255.0。

（3）. Request（请求阶段）

  • 客户端 服务端（全网广播）。

  • 电脑可能收到多个服务器的 Offer，它会选择其中一个，并再次广播："我接受了来自服务器 A 分配的 192.168.1.100，其他的 Offer 我拒绝了。"

  • 注意：这里依然用广播，是为了告诉其他服务器它们可以收回之前提供的 IP。

字段层级 关键字段 值 (Hex/描述) 硬件处理要点
MAC 层 目的 MAC FF:FF:FF:FF:FF:FF 全网广播。
DHCP 层 xid 同上 事务 ID 保持不变。
Option 53 0x35 0x01 0x03 消息类型：Request。
Option 50 192.168.1.100 电脑明确说："我要刚才那个 IP"。
Option 54 FPGA 的 IP 地址 核心！ 这是电脑选中的服务器 ID。如果不是你的 IP，说明它选了别人。

对这部分的理解在拓展1。

（4）. Acknowledge（确认阶段）

  • 服务端 客户端（单播或广播）。

  • 服务器正式确认该 IP 租借给客户端，并告知最后的配置细节。

字段层级 关键字段 值 (Hex/描述) 硬件处理要点
IP 层 源 / 目的 IP FPGA IP / 255.255.255.255 最后的广播确认。
DHCP 层 op 0x02 回复。
yiaddr 192.168.1.100 再次确认分配的 IP。
Option 53 0x35 0x01 0x05 消息类型：ACK。
Option 51 0x33 0x04 0x00 0x00 0x8C A0 租期：例如设置为 36000 秒。

1.4、 租约维护（Lease）

DHCP 分配的 IP 不是永久的，而是"租"给电脑的。

  • T1 定时器 ：当租期达到 50% 时，电脑会向 FPGA 发送单播 Request，尝试续约。

  • T2 定时器 ：当租期达到 87.5% 时，电脑会发送广播 Request 寻找任何可用的服务器。

对 FPGA 的简化建议：在你的 VLF 信号处理应用中，为了简化逻辑，你可以给出一个极长的租期（例如 7 天），甚至忽略 T1/T2 的续约逻辑。只要网线没断，电脑通常不会主动放弃 IP。

2. 基于 FPGA 的主机 IP 自动配置方案设计

在科研探测设备与上位机直连的场景下，为了摆脱手动配置静态 IP 的繁琐过程，本系统设计了硬件协议栈级的自动寻址逻辑。

2.1 方案一：嵌入式 DHCP 服务器硬件逻辑实现 (DHCP Server Logic)

该方案通过在 FPGA 内部构建一个轻量级的 应用层 DHCP 服务器状态机，主动为主机分配指定网段的 IP 地址。交互过程如1.3小结所示。对应的 DHCP Server 逻辑如下：

  1. UDP 解析 ：只要收到目标端口为 67 的 UDP 包。

  2. 状态机跳转：

    • 收到 Discover 发送 Offer（把你的固定 IP 段扔过去）。

    • 收到 Request 发送 Ack。

  3. 报文拼接技巧：

    由于大部分报文字节是固定的，你可以把一个完整的 Offer 包（约 342 字节，包含 Ethernet/IP/UDP 头）存入 FPGA 的 ROM 中。

    发送时，只需实时动态替换以下几个关键点：

    • 以太网帧的目的 MAC。

    • DHCP 报文里的 xid（Transaction ID）。

    • 重新计算 IP 和 UDP 的 Checksum（校验和）。

代码如下：

Discover和Request的代码：
复制代码
`default_nettype none
module dhcp_server_request(
    input   wire            clk,
    input   wire            rst_n,
    // UDP RX Interface
    input   wire            udp_rx_busy,
    input   wire    [15:0]  udp_r_dst_port,
    input   wire    [7:0]   udp_r_data,
    input   wire            udp_r_data_valid,
    // User Interface
    output  reg     [31:0]  out_xid,
    output  reg     [47:0]  out_chaddr,
    output  reg             out_is_discover,
    output  reg             out_is_request,
    output  reg             out_valid
);

localparam S_IDLE    = 4'h1;
localparam S_PAYLOAD = 4'h2;
localparam S_OPTIONS = 4'h4;
localparam S_DONE    = 4'h8;

reg [3:0] state, next_state;
reg [15:0] cnt;

// 1. 状态寄存器 (Sequential)
always @(posedge clk) begin
	if (!rst_n) state <= S_IDLE;
	else        state <= next_state;
end

// 2. 下一状态逻辑 (Combinational)
always @(*) begin
	case (state)
		S_IDLE:    next_state = (udp_rx_busy && udp_r_dst_port == 16'd67) ? S_PAYLOAD : S_IDLE;//不需要判断op,因为FPGA作为服务端
		S_PAYLOAD: next_state = (udp_r_data_valid && cnt == 16'd239) ? S_OPTIONS : S_PAYLOAD;
		S_OPTIONS: next_state = (udp_r_data_valid && udp_r_data == 8'h35) ? S_DONE :
								(~udp_rx_busy ? S_IDLE : S_OPTIONS);
		S_DONE:    next_state = S_IDLE;
		default:   next_state = S_IDLE;
	endcase
end

// 3. 输出逻辑与寄存器更新 (Sequential)
always @(posedge clk) begin
	case (state)
		S_IDLE: begin
			cnt <= 16'd0;
			out_valid <= 1'b0;
		end
		S_PAYLOAD: begin
			if (udp_r_data_valid) begin
				cnt <= cnt + 1'b1;
				// 提取 xid (Offset 4-7)
				if (cnt == 16'd4) out_xid[31:24] <= udp_r_data;
				if (cnt == 16'd5) out_xid[23:16] <= udp_r_data;
				if (cnt == 16'd6) out_xid[15:8]  <= udp_r_data;
				if (cnt == 16'd7) out_xid[7:0]   <= udp_r_data;
				// 提取 Client MAC (Offset 28-33)
				if (cnt >= 16'd28 && cnt <= 16'd33) out_chaddr <= {out_chaddr[39:0], udp_r_data};
			end
		end
		S_OPTIONS: begin
			if (udp_r_data_valid) begin
				// 记录 Option 53 之后的一个字节内容
				out_is_discover <= (udp_r_data == 8'h01);
				out_is_request  <= (udp_r_data == 8'h03);
			end
		end
		S_DONE: begin
			out_valid <= 1'b1; // 触发发送模块脉冲
		end
	endcase
end
endmodule

需要记录xid、电脑的MAC地址以及判断请求的类型即可。

offer 和 Acknowledge阶段的代码：
复制代码
`default_nettype none
module dhcp_server_reply(
    input   wire            clk,
    input   wire            rst_n,
    // UDP TX Interface
    output  reg             udp_tx_req,
    input   wire            udp_tx_busy,
    output  wire    [15:0]  udp_t_data_len,
    input   wire            udp_t_data_ready,
    output  reg             udp_t_data_valid,
    output  reg     [7:0]   udp_t_data,
    // Control Interface
    input   wire    [31:0]  in_xid,
    input   wire    [47:0]  in_chaddr,
    input   wire            in_is_discover,
    input   wire            in_is_request,
    input   wire            start
);

    localparam S_IDLE  = 4'h1;
    localparam S_START = 4'h2;
    localparam S_SEND  = 4'h4;
    localparam S_WAIT  = 4'h8;

    reg [3:0] state, next_state;
    reg [15:0] cnt;
    assign udp_t_data_len = 16'd300; // 固定包长度

    // 1. 状态寄存器
    always @(posedge clk) begin
        if (!rst_n) state <= S_IDLE;
        else        state <= next_state;
    end

    // 2. 下一状态逻辑
    always @(*) begin
        case (state)
            S_IDLE:  next_state = start ? S_START : S_IDLE;
            S_START: next_state = udp_tx_busy ? S_SEND : S_START;
            S_SEND:  next_state = (udp_t_data_ready && cnt == udp_t_data_len - 1) ? S_WAIT : S_SEND;
            S_WAIT:  next_state = ~udp_tx_busy ? S_IDLE : S_WAIT;
            default: next_state = S_IDLE;
        endcase
    end

    // 3. 输出逻辑
    always @(posedge clk) begin
        case (state)
            S_IDLE: begin
                udp_tx_req <= 1'b0;
                udp_t_data_valid <= 1'b0;
                cnt <= 16'd0;
            end
            S_START: begin
                udp_tx_req <= 1'b1;
            end
            S_SEND: begin
                udp_tx_req <= 1'b0;
                if (udp_t_data_ready) begin
                    udp_t_data_valid <= 1'b1;
                    cnt <= cnt + 1'b1;

                    // DHCP 字节拼接逻辑
                    case (cnt)
                        16'd0:   udp_t_data <= 8'h02; // op: Reply
                        16'd1:   udp_t_data <= 8'h01; // htype: Ethernet
                        16'd2:   udp_t_data <= 8'h06; // hlen
                        // Transaction ID
                        16'd4:   udp_t_data <= in_xid[31:24];
                        16'd5:   udp_t_data <= in_xid[23:16];
                        16'd6:   udp_t_data <= in_xid[15:8];
                        16'd7:   udp_t_data <= in_xid[7:0];
                        // Your IP (yiaddr): 10.0.0.203
                        16'd16:  udp_t_data <= 8'd10;
                        16'd17:  udp_t_data <= 8'd0;
                        16'd18:  udp_t_data <= 8'd0;
                        16'd19:  udp_t_data <= 8'd203;
                        // Client MAC (chaddr)
                        16'd28:  udp_t_data <= in_chaddr[47:40];
                        16'd29:  udp_t_data <= in_chaddr[39:32];
                        16'd30:  udp_t_data <= in_chaddr[31:24];
                        16'd31:  udp_t_data <= in_chaddr[23:16];
                        16'd32:  udp_t_data <= in_chaddr[15:8];
                        16'd33:  udp_t_data <= in_chaddr[7:0];
                        // Magic Cookie
                        16'd236: udp_t_data <= 8'h63;
                        16'd237: udp_t_data <= 8'h82;
                        16'd238: udp_t_data <= 8'h53;
                        16'd239: udp_t_data <= 8'h63;
                        // Option 53: Offer(2) or ACK(5)
                        16'd240: udp_t_data <= 8'h35;
                        16'd241: udp_t_data <= 8'h01;
                        16'd242: udp_t_data <= in_is_discover ? 8'h02 : 8'h05;
                        // End Option
                        16'd243: udp_t_data <= 8'hFF;
                        default: udp_t_data <= 8'h00;
                    endcase
                end
            end
            S_WAIT: udp_t_data_valid <= 1'b0;
        endcase
    end
endmodule

提供和确认阶段需要向电脑提供应答op,硬件类型，硬件长度，xid(用的是电脑提供的)，yiaddr(给电脑配置的IP地址)，CHAddr(电脑的MAC地址)，Magic Cookie（固定字节），Option 53: Offer(2) or ACK(5)。

其他默认为0即可。对应的解释如下：

在 FPGA DHCP Server 实现中，siaddr（下一个服务器 IP 地址）完全可以"省略" （即填充为 0.0.0.0），也可以设置为 FPGA 自己的 IP 地址。

对于直连电脑并分配 IP 的简单场景，这个字段通常是不需要的。

核心区别：siaddr vs Server Identifier (Option 54)

在 DHCP 协议中，这两个 IP 地址字段的功能完全不同，你只需要保证 Option 54 正确即可：

  • siaddr (Next Server IP Address) ：位于 DHCP 固定首部。它仅在客户端需要进行网络启动（如 PXE 启动）并从另一台服务器（如 TFTP 服务器）获取启动文件时才使用。如果你的 FPGA 只是给电脑分个 IP，将其设为 32'h0000_0000 是最标准、最省事的做法。

  • Option 54 (Server Identifier) ：位于 DHCP 选项区（Options）。这个字段必须填写 FPGA 自己的 IP 地址。它是电脑用来识别到底是哪台服务器给它发了 Offer 的关键标志。

在Verilog 代码中如何实现

参考你提供的代码片段：

  • yiaddr (Your IP Address) ：你已经实现在了偏移 16'd16 到 16'd19 的位置，这是分给电脑的 IP。

  • siaddr (Next Server IP Address) ：它紧随其后，对应计数器 cnt 为 16'd20 到 16'd23 的位置。

  • 目前的实现 ：由于你的代码中 default 分支将数据设为了 8'h00，这意味着 siaddr 已经被你默认"省略"为了 0.0.0.0。这对你目前的 VLF 信号探测项目来说是完全正确的。

建议配置表

如果你想让报文看起来更"专业"一点，可以参考下表进行填充：

字段 对应 cnt (Hex/Dec) 建议填充值 作用
yiaddr 16'd16 ~ 16'd19 10.0.0.203 给电脑用的地址
siaddr 16'd20 ~ 16'd23 0.0.0.0 可省略（填零）
Option 54 16'd243 附近（需计算） FPGA 自己的 IP 告诉电脑"我是谁"

温馨提示 ：除非你打算让这台电脑通过网线从你的 FPGA 里"远程启动"一个操作系统（这对于 VLF 系统来说确实有点炫技了），否则没必要折腾 siaddr。

代码调试

在 Windows、Linux 或 macOS 系统中，可以通过命令行或图形界面强制触发 DHCP 客户端重新发送请求。这在调试 FPGA 的 DHCP Server 逻辑时非常有用，因为你不需要反复拔插网线。

我使用的是 Windows 环境，可以使用以下命令：

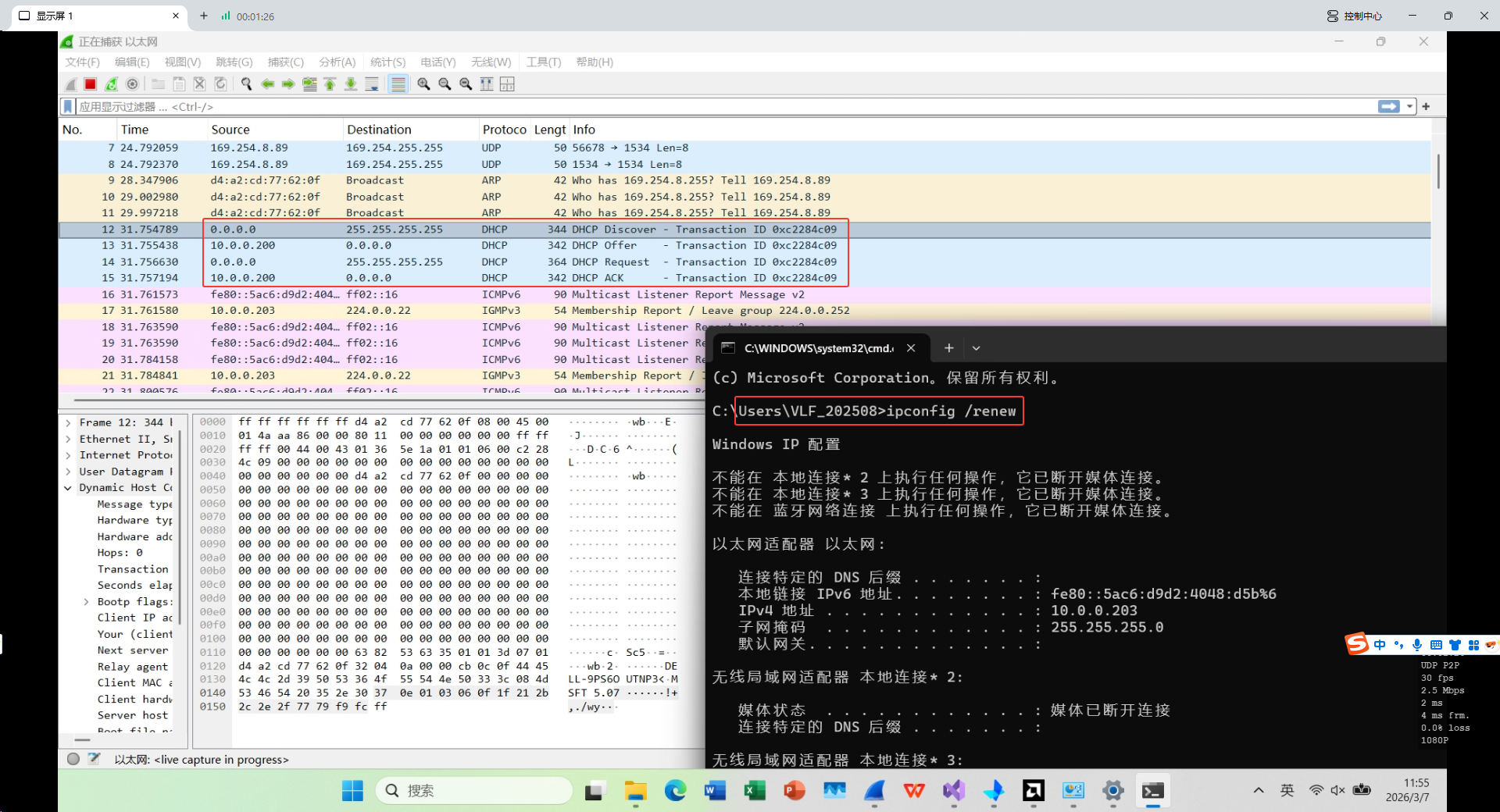

  • 重新获取 IP（发送 DHCP Discover） ： ipconfig /renew 这是最关键的一步。执行该命令后，Windows 会立即发送 DHCP Discover 广播包。如果FPGA 逻辑正确且硬件通路已通，就能在 Wireshark 中看到响应过程。

调试成功现象：

依次执行四个交互过程，并获取里面的IP。

调试经验：

（1）状态机需要正确，idx,交互阶段的类型需要判断正确；

（2）UDP的源端口和目的端口是固定的需要注意。

调试过程的记录见资源"DHCP调试过程.doc"

IPv4 Link-Local（链路本地地址） ，通常被称为 Auto-IP 或 APIPA （Automatic Private IP Addressing）。在 Windows 系统中，当你看到网卡显示"未识别的网络"并分配了一个 169.254.x.x 的 IP 时，就是它在起作用。

对于 FPGA 开发者来说，这是实现"零协议成本"通信的最快路径。以下是该方案的深层运作机制和实现细节：

2.2.1. 核心原理：RFC 3927 标准

当一个网络设备（比如你的电脑）配置为"自动获取 IP"，但物理链路接通后一段时间内没有收到任何 DHCP Offer 报文时，它会认为网络中没有 DHCP 服务器。为了不让通信完全中断，它会根据 RFC 3927 协议从 169.254.1.0 到 169.254.254.255 的地址池中随机挑选一个 IP。

  • 冲突检测 ：电脑选定 IP 后会发出一个 ARP Probe（探测），如果没有收到回应，说明这个 IP 没人用，它就正式启用该 IP。

  • 子网掩码：固定为 255.255.0.0。

2.2.2. FPGA 端的实现步骤

在 FPGA 中，你不需要写任何复杂的自动协商逻辑，只需要"伪装"成一个已经在该网段内的静态设备。

第一步：固化 IP 和 MAC 地址

在你的 Verilog 代码（UDP/IP 协议栈模块）中，直接硬编码以下参数：

  • FPGA IP : 169.254.1.10 (建议选一个简单的，避免冲突)。

  • FPGA MAC : 00:0A:35:00:01:02 (自定义，确保唯一即可)。

  • Subnet Mask : 255.255.0.0。

第二步：必须实现 ARP 响应（关键！）

这是很多同学实验失败的原因。即使你给 FPGA 设了 IP，电脑在发送 UDP 数据包之前，依然会发一个 ARP 请求问："谁是 169.254.1.10？"

  • 逻辑实现 ：当 FPGA 收到以太网帧类型为 0x0806 (ARP) 且目标 IP 匹配时，立即构造一个 ARP Reply 包，把 FPGA 的 MAC 地址告诉电脑。

  • 只有 ARP 通了，电脑的网卡驱动才会把上层 UDP 数据包通过物理层发出来。

第三步：简单的 UDP 监听/发送

实现一个最基础的 UDP 模块，监听特定端口（如 8080），并处理来自电脑的数据流。

3. 为什么大家都说它有"潜规则"？

虽然它实现起来最简单，但有几个工程上的坑需要你提前知道：

现象 原因 影响
启动慢 Windows 默认会花 30-60 秒 疯狂寻找 DHCP Server。 插上网线后，你需要盯着任务栏，直到那个"小圆圈"变成"黄色感叹号"或"未识别的网络"，通信才真正开启。
IP 不固定 电脑端的 IP 是随机生成的（例如这次是 .12.34，下次是 .56.78）。 如果你的 FPGA 需要主动给电脑发数据，你不能在代码里写死电脑的 IP。
路由受限 该地址无法通过路由器进入外网。 仅限于点对点（直连）或交换机组网。

该方法的确会自动配置一个IP地址，但需要将FPGA的地址也设置为169.254.x.x才能通信。

拓展1：DHCP请求和确认阶段的必要性

这是一个非常敏锐的观察！在你的 FPGA 直连电脑（点对点）场景下，物理上确实只有一台"服务器"，但 DHCP 协议作为一种通用标准，它的设计初衷是处理复杂的局域网环境。

要理解为什么要"多此一举"地广播，我们可以从以下三个维度来看：

1. 协议的"盲目性" (Standardization)

你的电脑（作为 DHCP 客户端）在发送 Request 报文时，它的操作系统协议栈（Windows/Linux）并不知道网线的另一头是一个简单的 FPGA，还是一个连接着数十台服务器的交换机。

  • 统一流程：为了保证在任何网络环境下都能正常工作，电脑必须严格遵守 RFC 标准。标准规定 Request 必须是广播，这样可以确保：

    • 被选中的服务器：知道客户接受了它的 Offer。

    • 落选的服务器：知道客户拒绝了它的 Offer，从而立即释放掉那个被占用的临时 IP。

2. 为什么物理上"一根线"也可能有多个服务器？

虽然你现在是直连，但在实际工程应用中，这根线可能接入了：

  • 物理交换机：交换机上可能挂载了多个开启了 DHCP 服务的设备。

  • 虚拟网桥/虚拟机：如果你的电脑开启了 VMware 或 Hyper-V，电脑内部可能会运行多个虚拟 DHCP 服务，它们都会通过这根网线争抢分配 IP。

  • 多径冗余：在工业或深空探测的地面站网络中，为了可靠性，通常会有主、备两台 DHCP 服务器同时运行。

3. 在 Request 报文中，电脑是如何"挑人"的？

既然是广播，大家都能收到。那么 FPGA 怎么知道电脑是选了自己，还是选了别人呢？

这取决于 DHCP Request 报文内部的一个关键字段：Option 54 (Server Identifier)。

  • 如果电脑接受了 FPGA 的 Offer，它会在 Option 54 填入 FPGA 的 IP 地址。

  • FPGA 的逻辑处理：

    1. 收到广播的 Request。

    2. 检查 Option 54。

    3. 如果是自己的 IP发送 Ack（确认）。

    4. 如果不是自己的 IP 放弃，回到 IDLE（说明电脑选了别人）。

对你 FPGA 实现的启示

在纯 Verilog 实现时，这个机制其实简化了你的设计，而不是增加了难度：

  1. 无需关心目标 MAC ：由于电脑发出的 Request 是广播包（目的 MAC 为 FF:FF:FF:FF:FF:FF），你的 FPGA 逻辑层不需要识别 MAC 地址就能直接抓到这个包进行解析。

  2. "懒人"实现技巧 ：在你的点对点实验中，既然确定只有 FPGA 一个服务器，你可以甚至不去校验 Option 54。只要收到 Request 包，就默认电脑选的是你，直接回发 Ack 即可。

  3. 冲突规避：如果未来你的设备要接入复杂的实验室网络，记得在状态机里加上对 Option 54 的校验，防止 FPGA 错误地截获了电脑给实验室路由器的请求。

总结

广播 Request 就像是在一个喧闹的房间里大喊："A 先生，我用你给我的那个号码了！" 这样 A 先生（FPGA）可以确认，而原本也想给你号码的 B 先生、C 先生听到后就会默默地把号码收回去给别人用。

电脑在自动配置了 169.254.x.x 地址后，仍然会持续发送 DHCP 请求。

从Wireshark 抓包图中可以清楚地观察到这一行为：

1. 抓包证据分析

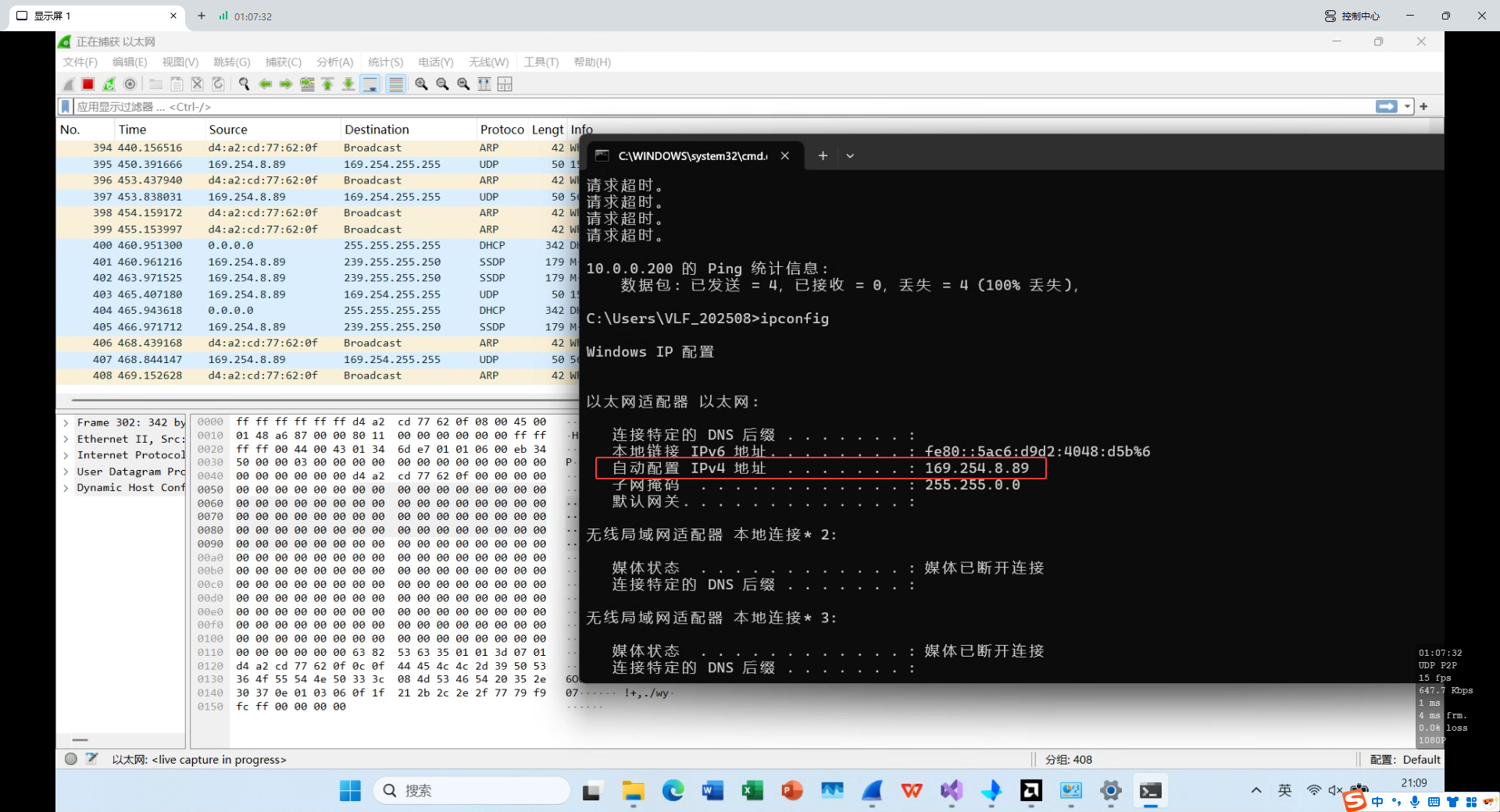

  • 现状确认 ：你的电脑已经由于 DHCP 超时而启用了 Auto-IP (APIPA) 机制，给自己分配了 169.254.8.89 这个地址（见 下图 中的 ipconfig 结果）。

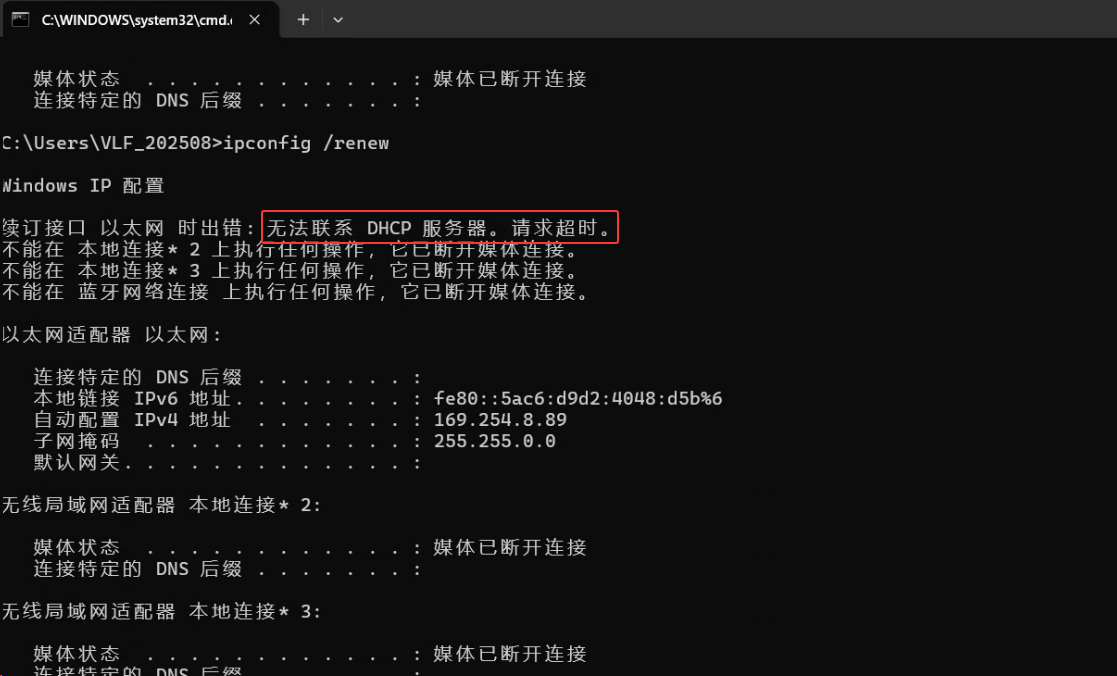

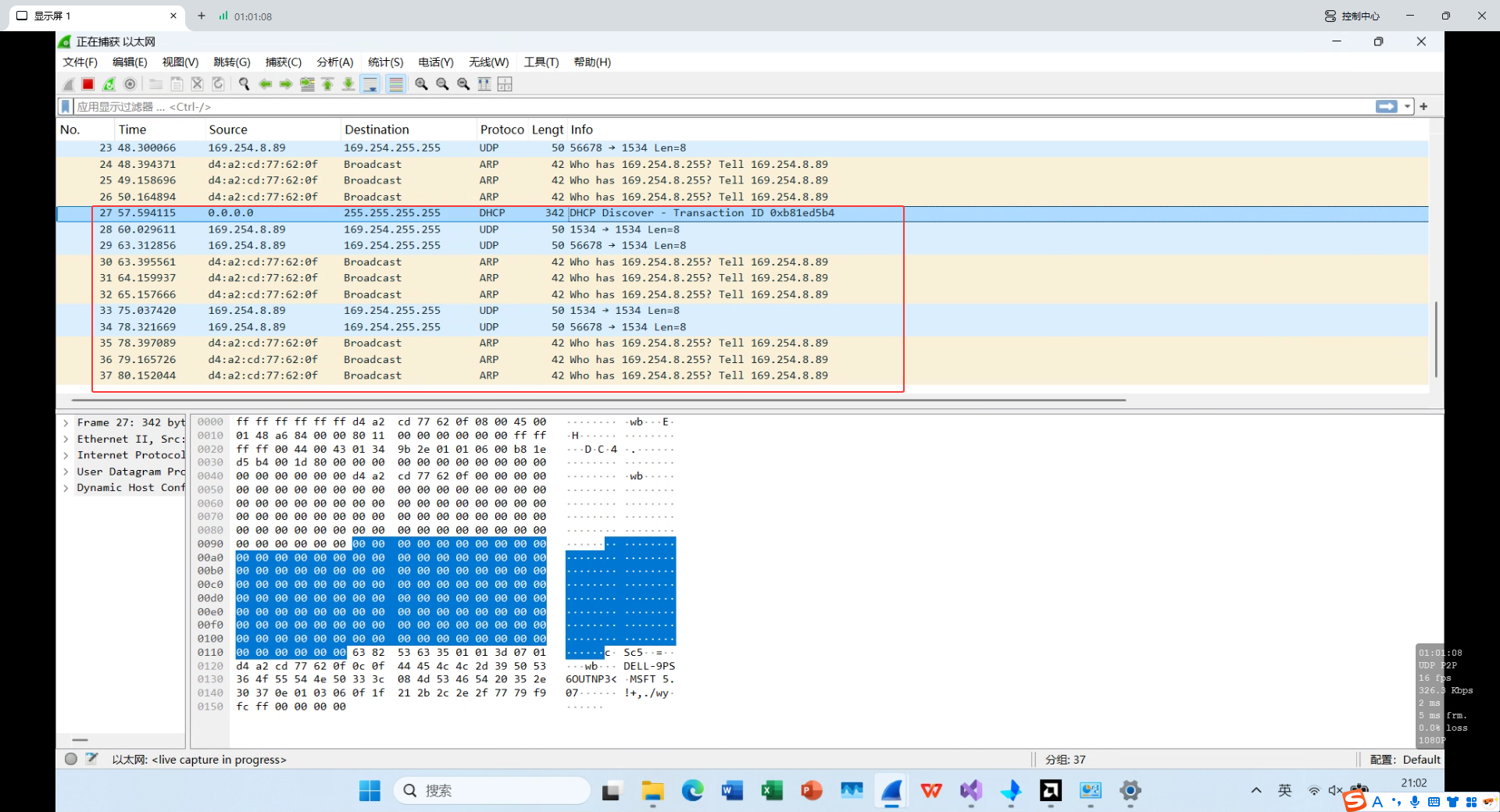

  • 持续请求 ：在抓包记录的第 27 行，你可以看到一条 DHCP Discover 报文，其源 IP 依然为 0.0.0.0。这证明了即使电脑有了临时 IP，它仍然在不断"寻找"真正的 DHCP 服务器。

2. 为什么电脑会"坚持不懈"？

  • 临时性与局限性 ：169.254.x.x 只是一个链路本地地址，它只能在直连的小范围内通信，无法访问外网或跨网段。

  • 后台重试机制 ：操作系统的网络服务会保持 DHCP 客户端后台运行。它会定期发送广播（通常是每隔几秒或几十秒），一旦你的 FPGA 响应了请求并成功分配了 IP（如你代码中设置的 10.0.0.203），电脑会立刻丢弃 169.254.x.x 地址并切换到正式 IP。

拓展三：UDP的端口选取

在普通应用开发中，UDP端口号选择可以有很大的自由度；但在实现标准协议（如 DHCP）时，端口是绝对不能随意取的。

端口号的范围是。根据国际标准（IANA），它们被划分为三个"阶级"，了解这些规则对你调试 FPGA 协议栈至关重要。

1. 端口的三大分类

范围 类别 说明 常见例子
知名端口 (Well-known) 预留给标准服务，不可随意占用。 DHCP (67/68)、DNS (53)、HTTP (80)
注册端口 (Registered) 用于用户自定义的应用或特定软件。 你之前工程用的 8001
动态端口 (Dynamic) 操作系统随机分配给客户端临时使用的。 浏览器访问网页时分配的随机端口

2. 为什么你的 DHCP 必须用 67 和 68？

这就好比收音机：如果广播电台在 90.0MHz 发射信号，你的收音机必须调到 90.0MHz 才能听到。

  • 服务端（FPGA）必须监听 67 端口 ：电脑发出的 Discover 报文是广播包，它会敲响网络中所有设备 67 号端口的大门。如果你的 FPGA 没在这个端口"守着"，包就丢了。

  • 客户端（电脑）必须监听 68 端口 ：电脑在发包时告诉网络，"我在 68 号端口等回信"。因此你的 FPGA 发送 Offer 时，目的端口必须填 68。

遇到的问题：

在你之前的抓包 中，端口变成了 0 。在网络协议中，端口 0 是一个保留值，通常代表"无效"或"未指定"。电脑的防火墙和协议栈一看到端口是 0，会认为这是一个非法数据包直接过滤掉。

3. FPGA 开发中的自由度

虽然标准协议很死板，但在后续回传 VLF 探测数据 时，你是完全自由的：

  • 自定义协议：你可以像之前的工程一样，定义源端口为 8001，目的端口为电脑上的上位机监听端口（比如 8002）。

  • 避坑指南 ：虽然可以选 之间的任何数字，但尽量避开 3389 (远程桌面)、443 (HTTPS) 等常用端口，防止和电脑上的其他软件"撞车"。

💡 调试总结

对于 DHCP Server 调试，请死死记住这一组配对：

  • FPGA 发包时： 源端口 = 67 ，目的端口 = 68。

  • FPGA 收包时： 只处理目的端口为 67 的 UDP 包。

只要这一组数字填对了，Wireshark 就会立刻把你的包从绿色的"UDP"识别成蓝色的"DHCP"。

以上就是本次笔记的内容。

相关推荐
迎风打盹儿2 小时前
FPGA实现AGC自动增益控制：原理详解与Verilog实战
fpga·vivado·verilog hdl·agc·数字自动增益控制
pe7er11 天前
macOS 应用无法打开（权限问题）解决方案
macos·mac
上海云盾王帅14 天前
从底层守护：深度解析四层协议（TCP/UDP）的DDoS防护之道
tcp/ip·udp·ddos
科技块儿14 天前
开发者需要为网站或应用集成IP归属地显示功能，如何选择可靠的数据源？
服务器·网络·数据库·tcp/ip·edge·ip
budingxiaomoli15 天前
TCP协议和UDP协议
网络·网络协议·udp
czxyvX15 天前
018-Linux-Socket编程-UDP
linux·udp
百锦再16 天前
Java的TCP和UDP实现详解
java·spring boot·tcp/ip·struts·spring cloud·udp·kafka
*.✧屠苏隐遥(ﾉ◕ヮ◕)ﾉ*.✧17 天前
JSP, MVC, El, JSTL, MAC
java·开发语言·mvc·mac·jsp
独泪了无痕17 天前
Mac Homebrew 安装 MySQL 指南
数据库·mysql·mac
热门推荐
01GitHub 镜像站点02OpenClaw 使用和管理 MCP 完全指南03本地部署 OpenClaw + DeepSeek-R1 完全指南04OpenClaw 连接飞书完整指南：插件安装、配置与踩坑记录05OpenClaw 飞书机器人不回复消息？3 小时踩坑总结06Window 10部署openclaw报错node.exe : npm error code 12807OpenClaw macOS 完整安装与本地模型配置教程（实战版）08OpenClaw 接入 QQ Bot 完整实践指南09npm-error code 128问题解决方法10得物前端部门，没了
