在CAD绘图中，局部放大图是精准传递设计细节的核心工具，尤其在精密制造、建筑施工、水电暖通等场景中，其"零误差"特性直接影响生产质量与施工安全。以下从操作逻辑、技术要点、场景验证三维度解析浩辰CAD看图王电脑版的局部放大图绘制方法，并延伸其在实际工程中的价值。
一、操作步骤的深度解析与优化

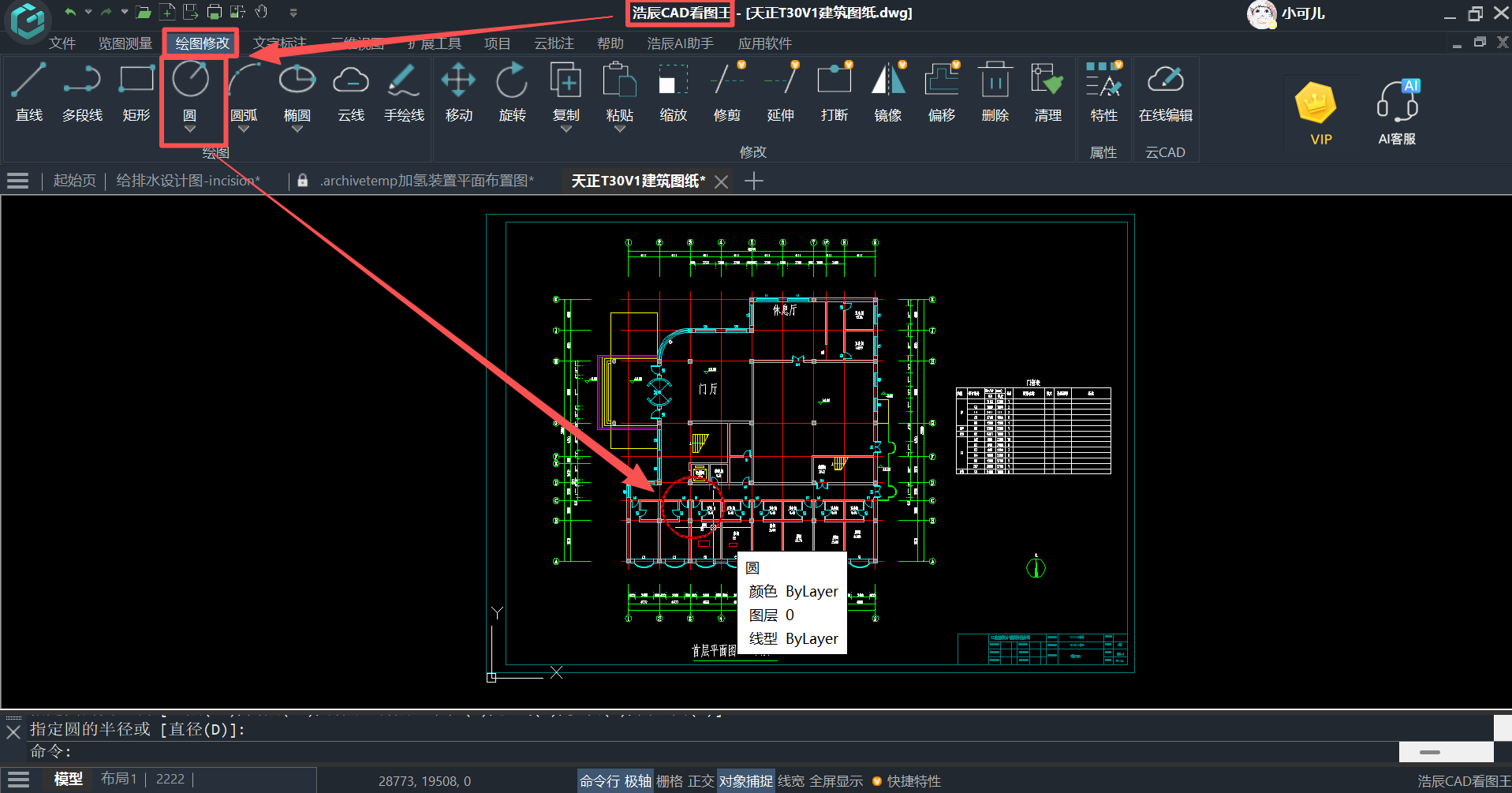

1、精准选区：圆的智能定位
使用"圆"工具时，需结合对象捕捉（如端点、中点、圆心）精准定位放大区域。例如在微型齿轮制造中，需捕捉齿根圆或分度圆的精确位置，避免选区偏移导致后续标注错误。
动态拖拽圆半径时，可开启"极轴追踪"功能，确保圆与特征边缘保持平行或垂直，提升选区规范性。

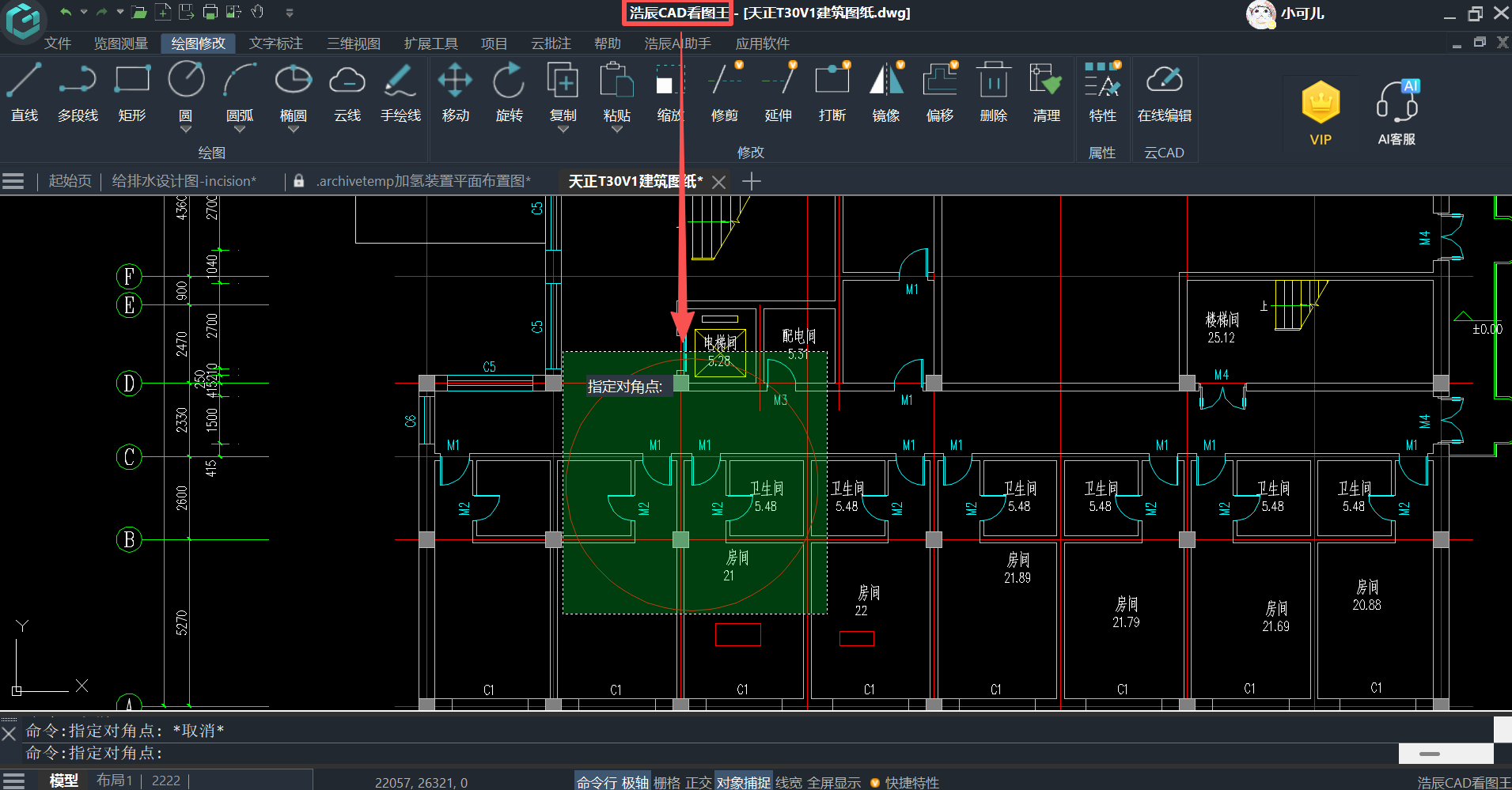

2、复制与修剪的协同操作
复制圆内图形时，建议使用"带基点复制"（COPYBASE命令），指定圆心为基点，便于后续缩放后对齐原图位置。

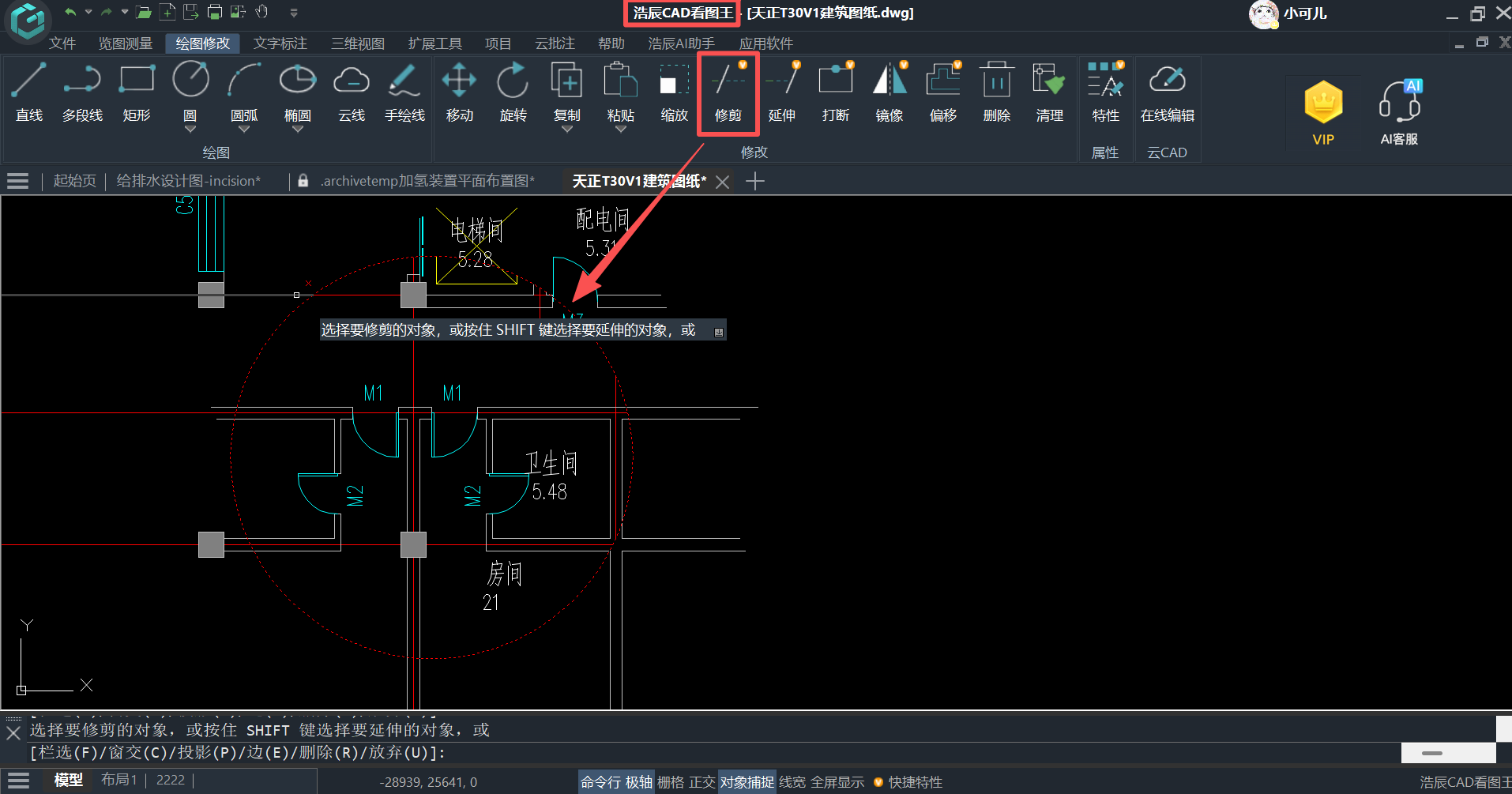

修剪操作需分两步：先用"修剪"（TRIM）清除圆外多余线条，再用"删除"（ERASE）彻底移除圆外图元，避免残留线头影响图面整洁。

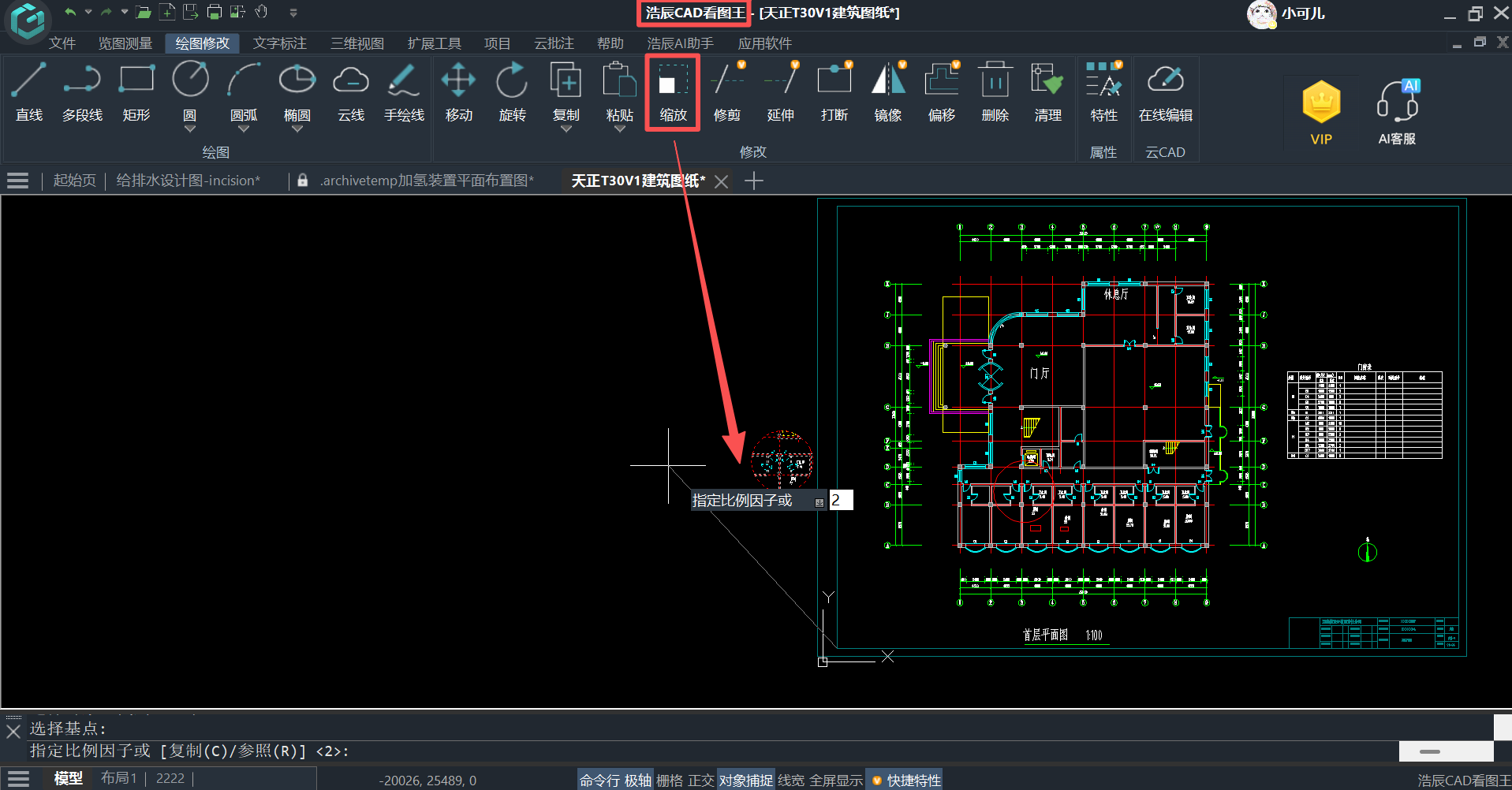

3、比例缩放的科学设定
缩放比例需根据实际需求动态调整。例如在幕墙预埋件场景中，若主视图尺寸为1:100，局部放大图需放大至1:50，则比例因子应设为2（100/50=2），确保尺寸标注与主图一致。
缩放后需检查标注样式是否同步更新，可通过"标注样式管理器"调整文字高度、箭头大小等参数，避免放大后标注模糊。

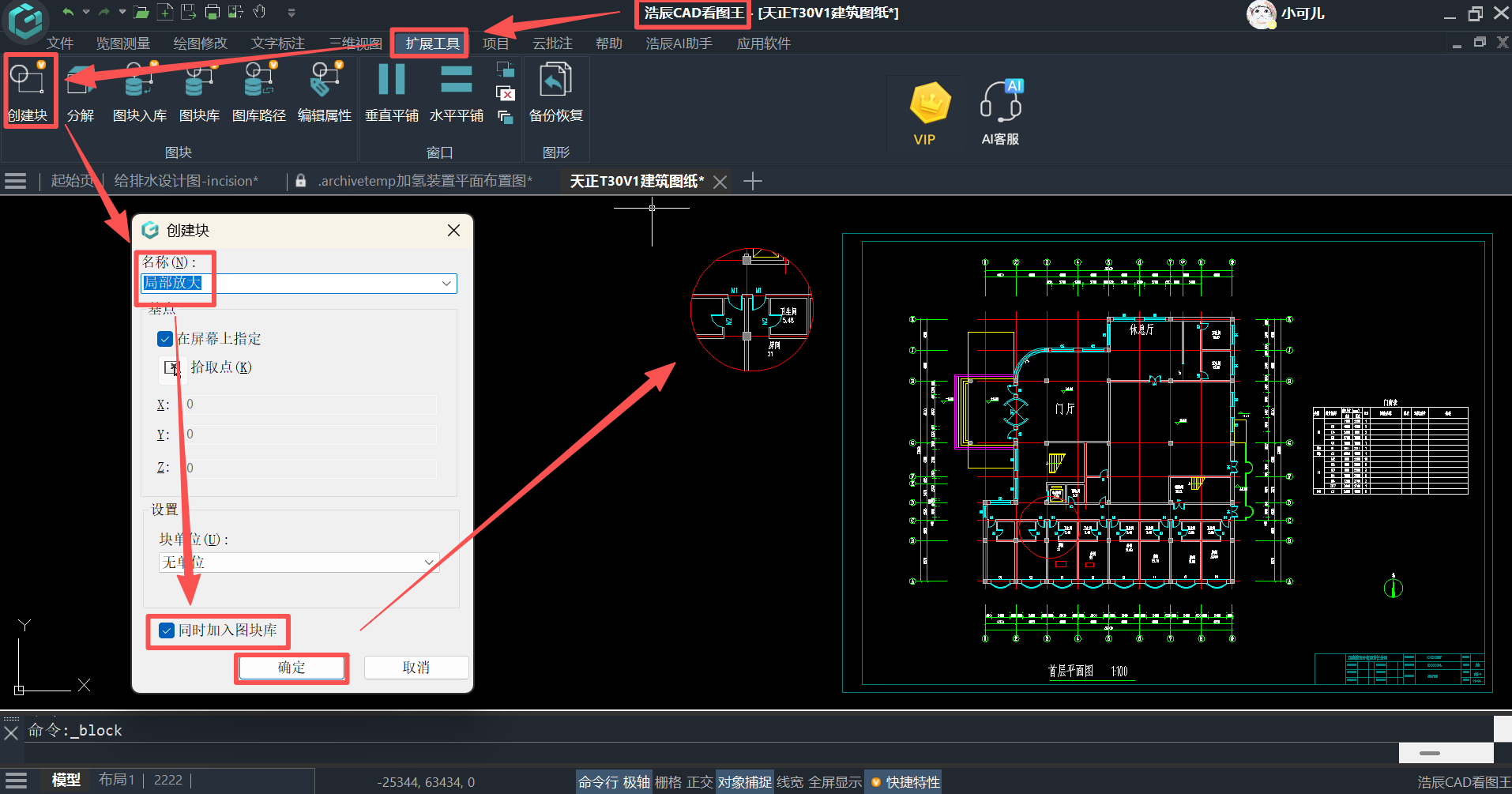

4、图块创建与复用的价值
将局部放大图创建为块（BLOCK）后，可加入图块库实现跨图纸复用。例如在门窗安装详图中，标准化节点可保存为图块，后续项目直接调用，减少重复绘图时间。
图块属性可关联参数（如尺寸、材料），通过"属性编辑"动态修改，提升图纸灵活性。
二、场景验证：从理论到实践的闭环
1、精密机械制造：微型齿轮的"零误差"保障
在微型齿轮制造中，局部放大图可清晰展示齿形曲线、齿顶圆跳动等参数。例如，通过放大2倍的局部图，可标注齿厚公差±0.01mm，确保齿轮啮合精度。
结合"测量标注"功能，可直接在放大图中测量齿距、齿高，并与设计值对比，快速发现加工偏差。
2、建筑施工：梁柱节点的"安全锁"
在钢结构连接点场景中，局部放大图可详细展示焊缝尺寸、螺栓间距、加劲肋布置等细节。例如，通过放大图可明确焊缝高度≥8mm，螺栓间距≤100mm，确保节点承载力符合规范。
工人可直接参考放大图进行施工，避免因主视图模糊导致的误操作，降低返工风险。
3、水电暖通：管道阀门组的"空间密码"
在管道阀门组场景中，局部放大图可三维展示各管件的空间关系、安装顺序和支撑方式。例如，通过放大图可明确阀门手柄的旋转方向、管道支架的间距，避免安装冲突。
结合"三维视图"功能，可旋转放大图观察隐蔽部位的管件布局，确保设计无遗漏。
三、技术延伸：局部放大图的进阶应用
动态标注与关联更新：在浩辰CAD看图王中，可设置标注与模型关联，当主图尺寸修改时，局部放大图的标注自动更新，避免人为误差。
云批注与协同设计：通过"云批注"功能，可在局部放大图中添加文字、图片批注，并同步至团队成员，实现远程协同设计。
图纸转换与输出：支持将局部放大图导出为PDF、JPG等格式，便于打印或嵌入施工文档，确保现场施工人员可随时查阅。
局部放大图不仅是CAD绘图的"细节放大镜"，更是工程质量的"零误差保险栓"。通过浩辰CAD看图王电脑版的智能操作，可快速生成高精度局部放大图，结合场景化应用与动态标注技术，实现从设计到施工的全流程精准控制。这种"小细节、大作用"的绘图理念，正是现代工程精益化管理的核心体现。
