微动开关
介绍
微动开关全称微动限位开关 ，是一种微小行程、瞬时动作 的机械式接触开关，依靠外力通过传动件（按钮、杠杆、滚轮）轻微按压触发内部弹片快速动作，实现电路通/断切换 。
核心特点：
- 动作行程极小、操作力轻、响应速度快；
- 触点瞬时切换，具备速断结构，灭弧效果好、不易烧蚀；
- 结构简单、寿命长、成本低、抗干扰强，纯机械结构无需供电；
- 可高频次反复动作，适配工业、家电、数码、车载等全场景。
核心工作原理
内部核心组件：可动弹片、定触点、动触点、复位弹簧、传动按键
- 无外力：弹簧保持常态，动触点与常闭触点闭合，电路常通；
- 轻微施加外力：传动件下压推动弹片形变，达到临界行程后，弹片瞬间弹跳，动触点切换至常开触点；
- 撤销外力：依靠内置弹簧自动复位，开关恢复初始状态。
关键：瞬时弹跳结构，不会因缓慢按压导致触点接触不良、打火氧化。
单位
- 电气参数单位
- 额定电压：V（AC 交流 / DC 直流）
- 额定电流：A（决定负载能力，越大能带功率越高）
- 接触电阻：mΩ（越小导电性能越好）
- 绝缘电阻：MΩ（绝缘性能，防漏电）
- 机械参数单位
- 操作力：gf / N（克力/牛顿，数值越小按压越轻）
- 动作行程：mm（触发需要的按压距离）
- 超行程：mm（开关触发后可继续按压的余量，防硬压损坏）
- 机械寿命：次（常规 10万～1000万次）
- 温度单位：℃（工作温度 -25℃～+85℃ 常规范围）
常用专业名词介绍
- COM 公共端
开关公共接线端子，电路基准端，所有线路切换的共用接点。 - NO 常开（Normally Open）
静止状态下触点断开，外力触发后闭合导通。 - NC 常闭（Normally Closed）
静止状态下触点闭合导通，外力触发后断开。 - 动作力（OF）
触发开关触点切换所需的最小按压力，轻量化设备选用小操作力款。 - 释放力（RF）
开关自动复位所需的反向力，决定回弹手感。 - 动作行程（PT）
从初始位置到开关刚好动作的位移距离。 - 差动行程
开关触发与复位之间的行程差值，防止机械抖动误触发。 - 速动结构
内部弹片突变弹跳设计，避免触点慢磨、拉弧，延长寿命。 - 触点材质
银合金、镀金、镀银钯：镀金触点抗氧化，适合弱电小信号；银合金适合强电流。 - 防误触/防抖
机械自带物理防抖，无需单片机软件消抖，硬件级稳定。
主要作用
- 限位检测
机械运动到位判断，防止设备超程运行、机械碰撞损坏。 - 通断控制
小功率电路启停、信号切换、电源切断保护。 - 安全保护
设备开盖断电、过载限位、门锁联锁、防误操作保护。 - 信号触发
按键反馈、位置感应、计数触发、人机操作输入。 - 联动控制
多机构联动，实现机械动作与电气信号同步。
应用场景
家用电器
洗衣机门开关、微波炉门联锁、电饭煲开盖检测、热水器限位、扫地机器人防撞、鼠标侧键/微动、键盘轻触开关。
工业自动化
流水线限位、传送带到位检测、机床行程开关、气缸/电磁阀位置反馈、工控机柜门锁。
智能家居 & 数码产品
打印机纸盒检测、投影仪防尘盖开关、智能门锁离合触发、小家电按键。
汽车交通
车门限位、刹车灯开关、油门踏板感应、车窗限位、车载充电枪锁止检测。
医疗器械 & 精密设备
医疗仪器安全联锁、检测设备位置感应、精密仪器限位保护。
优劣特点
优点
- 结构牢固、耐震动、抗干扰；
- 纯机械触发，低温/高温环境稳定性强；
- 响应快、触点不易氧化、寿命高；
- 接线简单、免驱动、即装即用、性价比极高。
缺点
- 机械结构存在物理磨损，长期高频使用会老化失灵；
- 密封普通款无法在强酸、强碱、浸泡环境使用；
- 相比霍尔传感器，体积偏大，精密微型设备受限。
选型核心要点
- 先确定使用电压/电流：弱电选DC款，家电工业选AC220V款；
- 确定安装空间：选超小型/标准型/长杠杆款；
- 环境要求：潮湿、户外必须选IP65以上防水款；
- 触发方式：直线按压选按钮式，机械滑动选滚轮式；
- 寿命需求：高频使用选择银合金长寿命触点版本。
分类

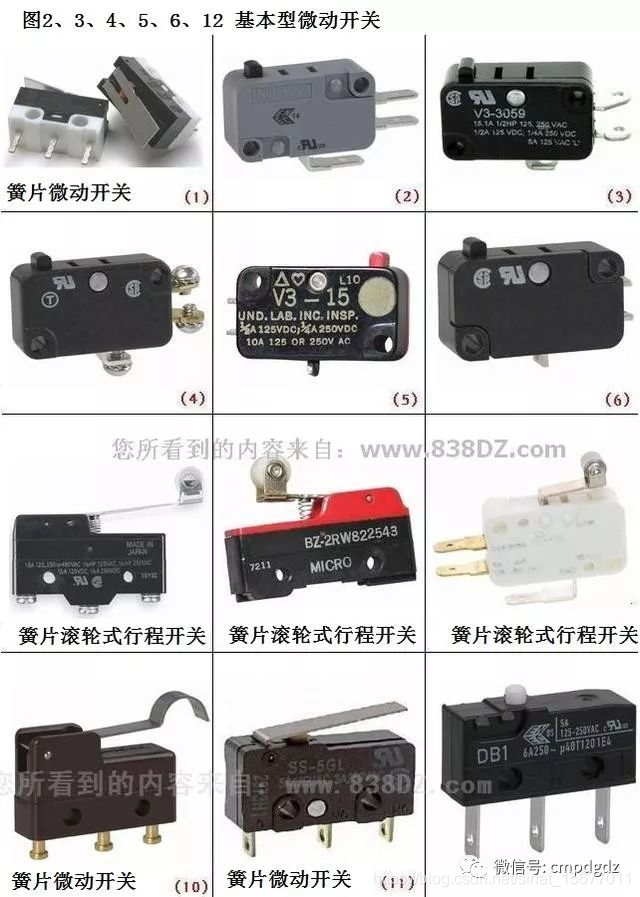

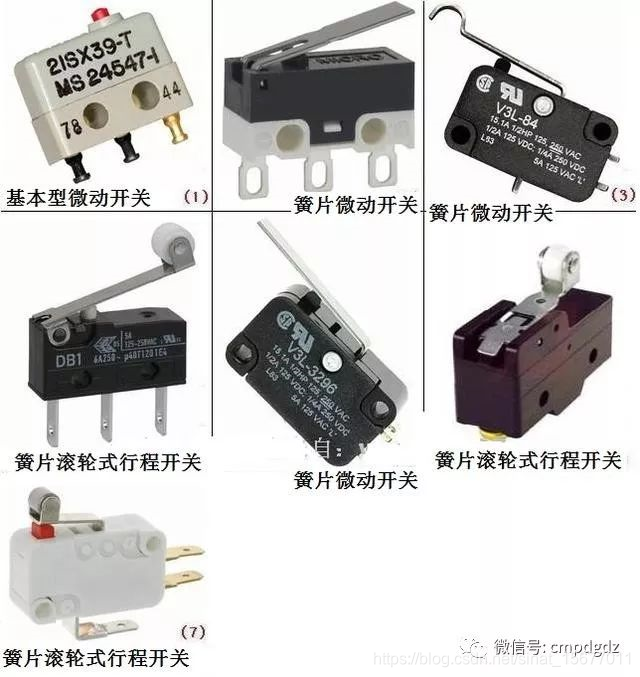

按触发操作头结构分类
- 按钮式：直按触发，无杠杆，体积最小，多用于小型家电、遥控器；
- 杠杆式：加长金属杠杆，降低操作力，适配设备限位检测；
- 滚轮杠杆式：杠杆末端带塑胶/金属滚轮，适合机械滑动、凸轮挤压触发，工业设备常用；
- 短摆杆/长摆杆式：适配不同安装空间与触发距离；
- 防水防尘密封式：整体灌胶/密封结构，户外、厨卫、潮湿环境专用。
按电路触点形式分类
- 常开型（NO）：常态断开，按压导通；
- 常闭型（NC）：常态导通，按压断开；
- 转换型（SPDT 一开一闭）：公共端COM，同时带NO/NC，一键切换两路电路，最通用。
按防护等级分类
- 普通型：无防护，室内干燥环境使用；
- 防尘型：防粉尘，配电箱、工控设备；
- 防水型（IP65/IP67）：防泼水、防潮，洗衣机、热水器、户外器械。
按电气规格分类
- 弱电小型：低压小电流（5V/12V/24V），数码、小家电；
- 强电大功率：220V交流，大功率电器、工控机床；
- 超小型贴片微动：贴片封装，精密数码、穿戴设备。
按复位方式
- 自动复位：松手立即回弹（90%常用款）；
- 自锁式：按压锁定，再次按压复位，无需持续受力。

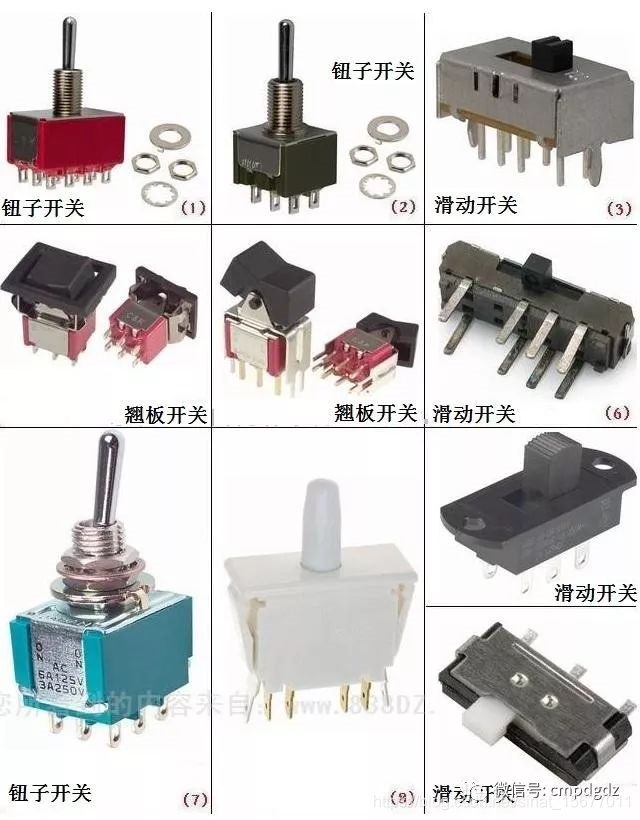

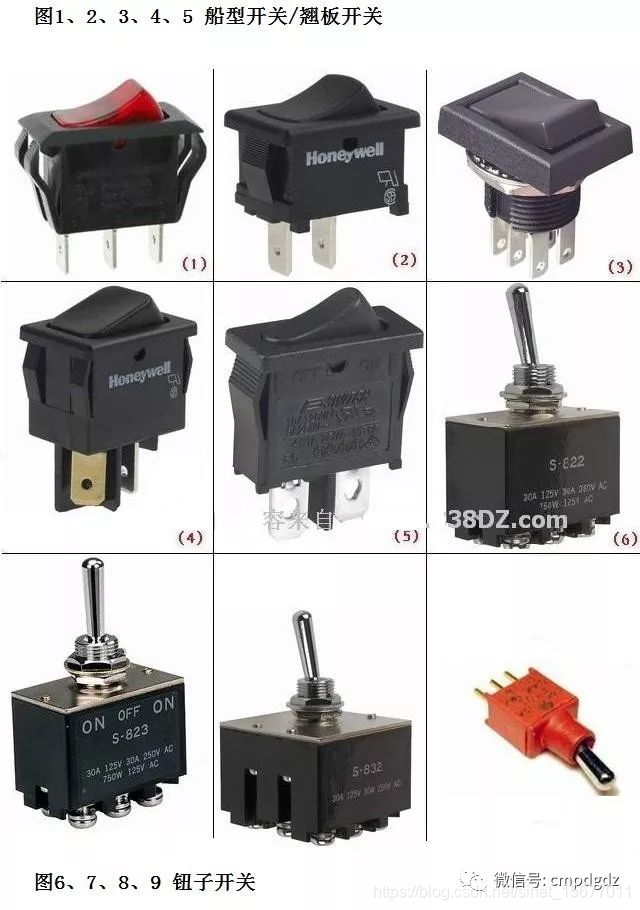

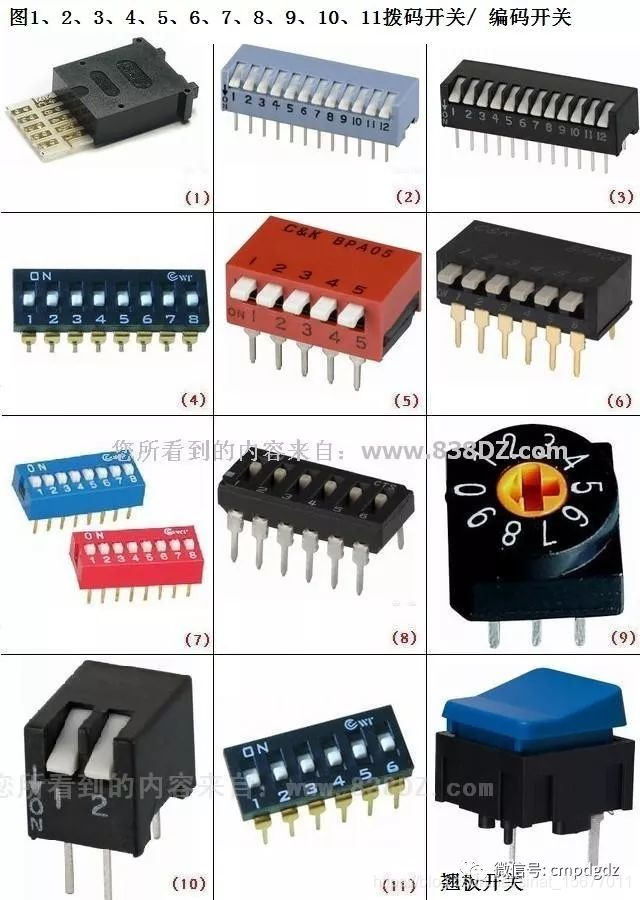

示例图
注：图片来源
