大家好。在电子设计自动化流程中，电应力分析是确保元器件长期可靠性的关键环节。传统方式下，工程师需要在多个界面间反复跳转来完成基本设置、参数核查与分析运行，操作路径长且容易遗漏问题点。在最新版本中，新增的电应力分析流程管理器将相关设置集中整合，引导用户按步骤依次检查并执行分析，同时通过直观的标识提示异常项，大幅提升了操作效率与设计质量。
本次分享将以新版电应力分析流程管理器为例，演示如何快速完成一次规范的过应力分析。以下是关键步骤总结：
一：打开流程管理器

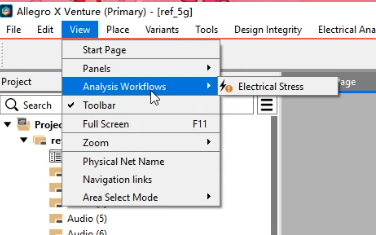

- 点击菜单栏 View → Analysis Workflows → Electrical Stress ，弹出 EOS Workflow 窗口。
二：集中检查各项配置
-

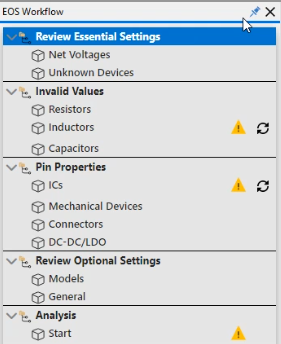

在流程管理器中，依次核查以下模块：
-
查看基本设置：点击后跳转至"原理图审核设置"对应位置。
-
无效值 / 引脚属性 / 查看可选设置：点击后跳转至"电应力设置"对应位置。
-
-
排查标识 ：若某部分存在异常，右侧会显示黄色感叹号，鼠标悬停可查看具体问题信息；修改完成后标识自动消失。
三：执行分析

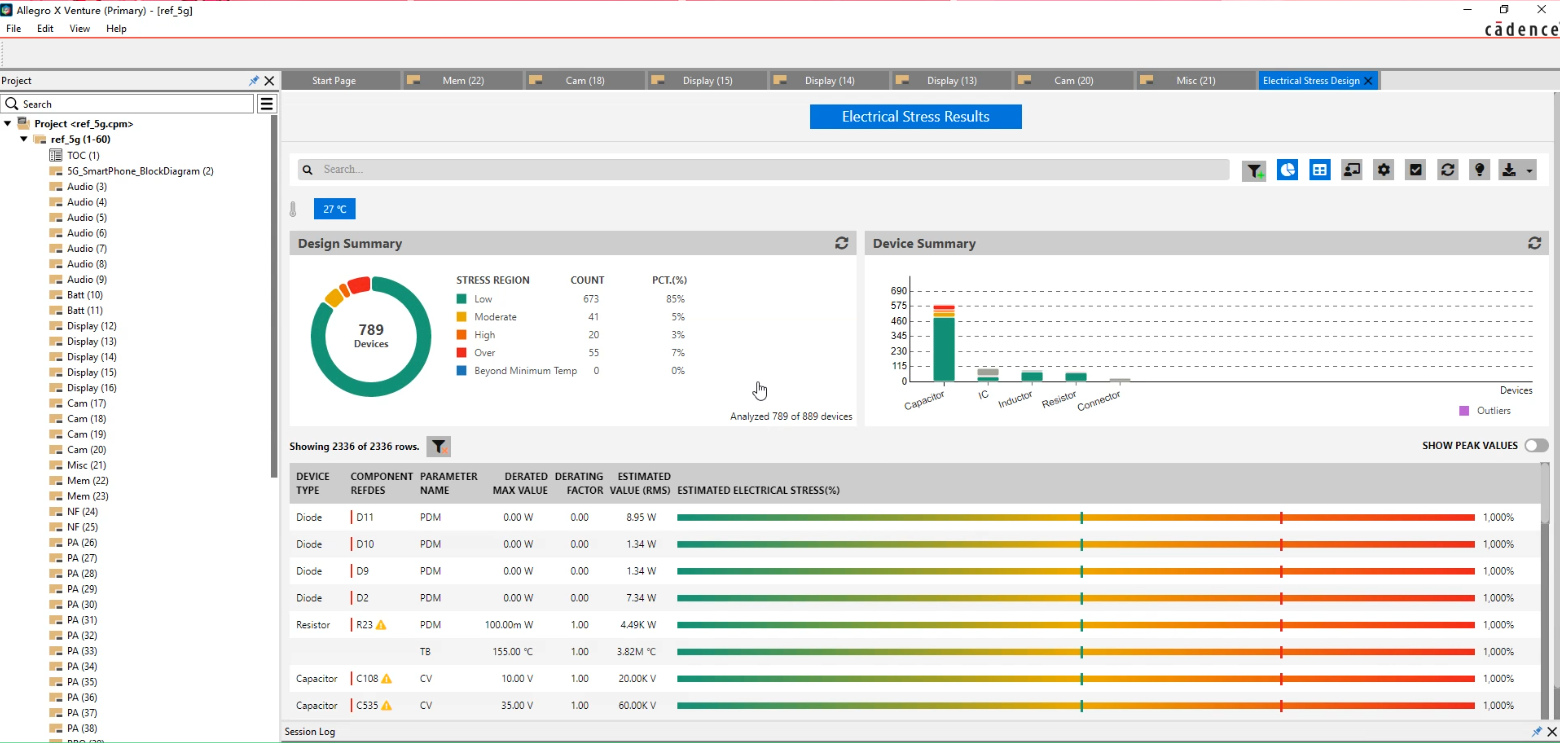

- 确认所有配置项均无警告后，点击 Analysis 模块中的 Start，启动电应力分析。
通过以上三步，即可高效完成电应力分析的配置与执行。接下来，让我们通过视频演示，具体看一下流程管理器中各项设置的跳转逻辑以及问题定位与修正的操作细节。
