一，「电气隔离（galvanic isolation）」到底是什么
电气隔离，就是给电路的两个部分之间，加一道「智能安全闸门」。它能彻底拦住直流电流、有害的高压浪涌 / 杂波，但是完全不耽误咱们需要的正常信号、电能，在两个电路之间正常传输。
为什么必须加这个隔离？不加会出什么事？

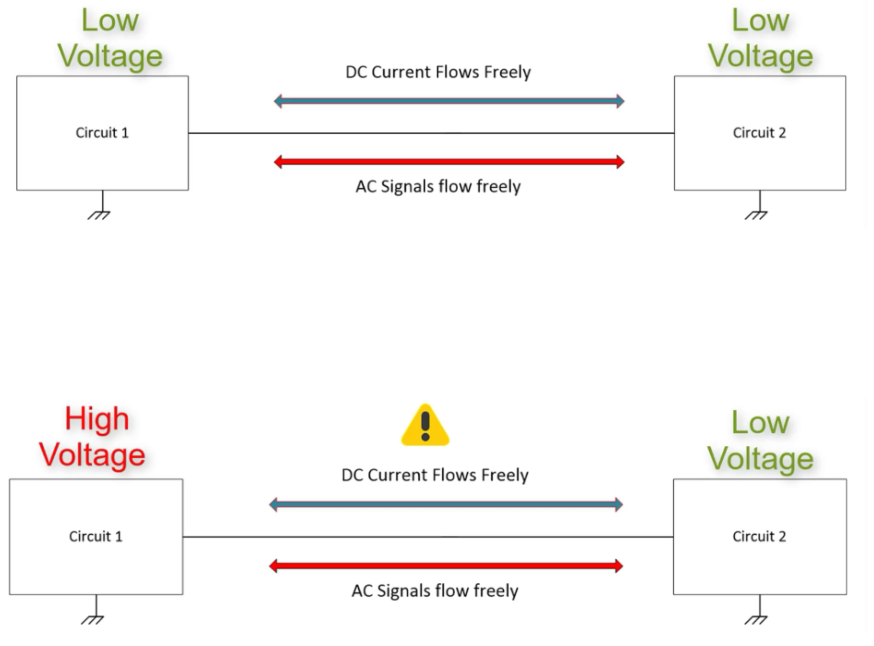

上半部分：安全的情况
左右两边都是低压电路，直接用导线连起来。就像两个都是平地的小区，路直接通，不管是直流电流，还是咱们要的正常信号，都能顺顺利利来回跑，完全没风险。
下半部分：危险的情况
左边变成了高压电路，右边还是低压电路，还直接用导线连起来，这就出大事了！电就像水，永远从电压高的地方往电压低的地方流。左边高压、右边低压，中间有巨大的电压差（电势差），就像左边是几十米高的水库，右边是平地，还直接挖了条直通的水渠。
这时候高压电、还有高压带来的尖峰浪涌，会顺着导线直接冲进右边的低压电路里。而低压电路里的芯片、小元器件，都是按低压设计的，根本扛不住高压冲击，直接就会被烧坏、甚至炸掉，还会有触电的安全风险，所以图里给了黄色警告标，告诉你这么接必出问题。

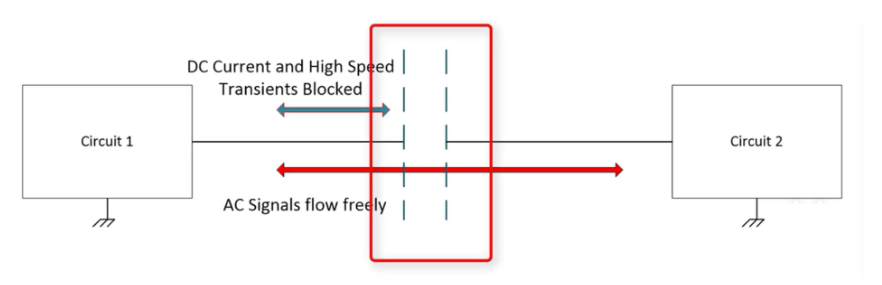

图里红框框住的，就是咱们说的隔离器（专门做隔离的电子元器件、半导体芯片），咱们把它加在两个电路中间，相当于在水库和平地之间，加了一道精准的防洪闸 + 绿色通道。它的效果一目了然：
- 有害的全拦住：直流电流、高压带来的高速尖峰浪涌、有害杂波，全被它死死挡在门外，根本冲不到右边的低压电路里，彻底解决了烧电路、触电的风险；
- 有用的全放行：咱们需要的正常交流信号，能顺顺利利穿过这个隔离器，在两个电路之间正常传输，完全不耽误电路正常干活。
二，「电气隔离（galvanic isolation）」有什么用

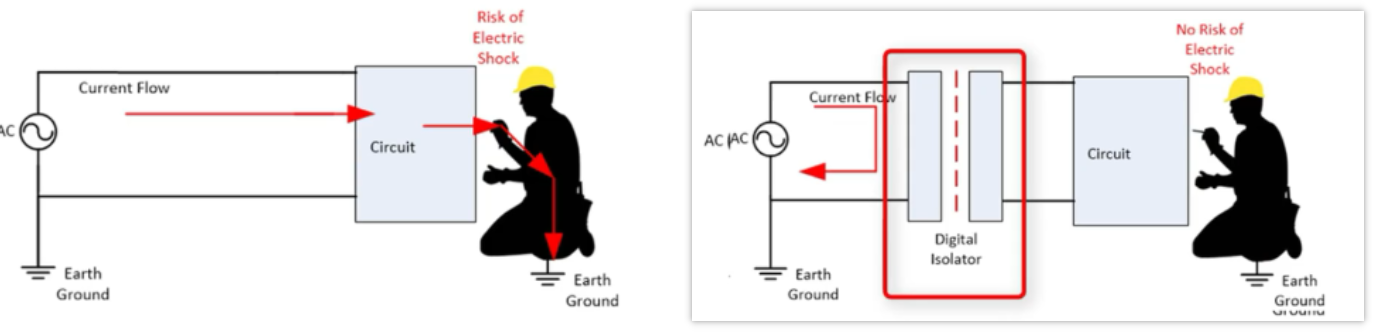

1. 保障电气安全，杜绝人身触电风险
无隔离时，人体触碰电路会形成触电电流回路，有致命风险；加隔离器后，切断直连电气通路，无法形成触电回路，从根源杜绝触电风险。
2. 决接地电势差与地环路问题，避免通讯出错、中断
默认所有 "接地" 的位置都是 0V 的同一水平面，但实际工程中，两个设备的接地点，会因为距离远、导线有电阻、周边有电气干扰，出现电压不一致的情况，就像一块地一边高一边低，有了高度差，这就是接地电势差。

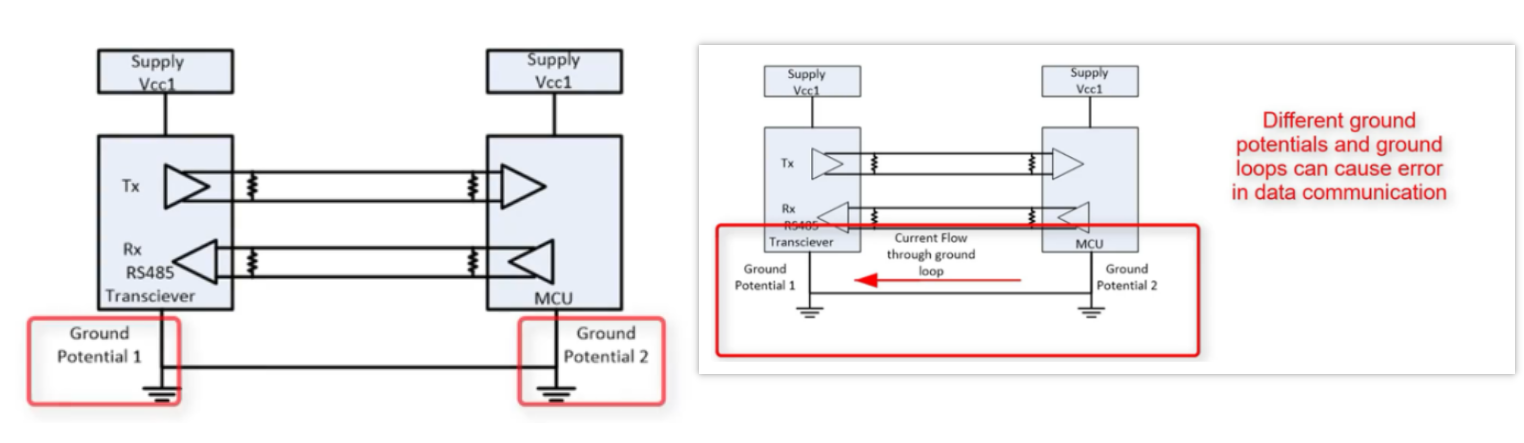

图中的问题场景 ：这是工业里最常见的 RS485 接口与 MCU（单片机）通讯的场景。左侧 RS485 收发器和右侧 MCU 的地线直接导线相连，左边是地电位 1，右边是地电位 2，两个地存在电压差。就像两个高低不同的水池用管子连通，水会在管内来回流动，这就形成了接地回路（地环路）。这个额外的环路电流、以及两地的电压差，会直接叠加到通讯信号上。RS485 本就依靠两根线的微小电压差传输数据，被干扰后轻则数据传错、通讯卡顿中断，重则直接烧毁通讯芯片。
隔离的解决逻辑：在两个电路之间加入隔离器，彻底断开两边的地线直接连接，自然就形不成地环路，也不会因地电位差干扰信号，让 RS485 和 MCU 之间的通讯稳定、准确运行。
3.提升电路抗噪声能力，靠高 CMTI 隔离器保住信号完整性

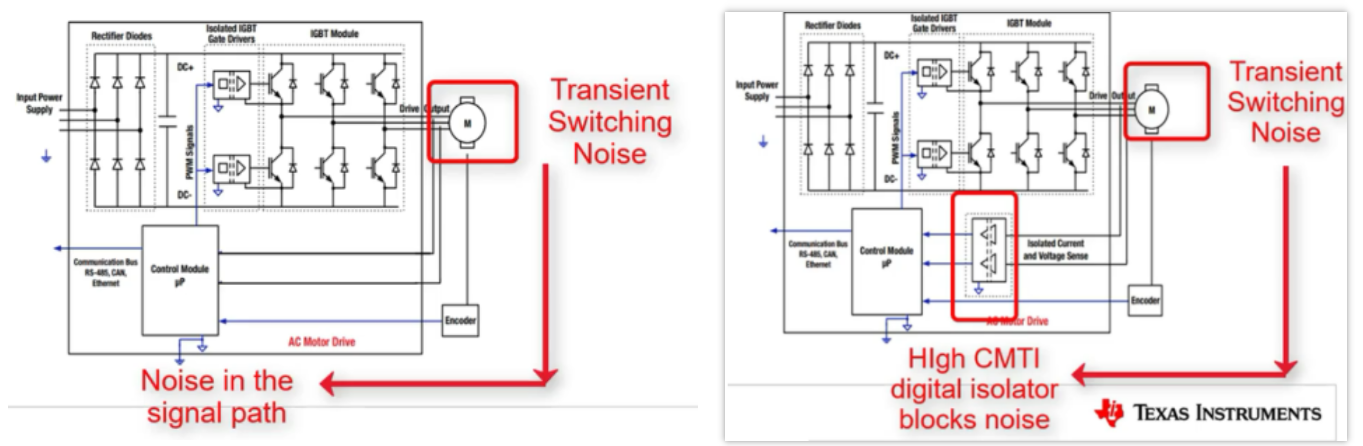

这个是工业大功率系统（电机驱动、变频器）的典型场景，噪声来源是电机启停、IGBT 大功率开关管通断时，产生的变化速度极快的高压干扰（瞬态开关噪声），这种干扰会形成共模电压，窜入系统信号线，冲毁正常的控制信号。
- 左图（无有效隔离的问题）：电机产生的瞬态开关噪声，顺着信号线直接窜入控制模块的信号路径，我们需要传输的 PWM 控制信号、编码器位置信号，全被噪声污染。信号失真后，控制模块无法精准控制电机，轻则电机抖动、运行异常，重则直接失控造成设备损坏。
- 右图（高 CMTI 隔离器的作用） ：在控制电路和大功率电路之间，加入了红框内高共模瞬态抗扰度（CMTI）的数字隔离器。
🔴补充说明：这个抗干扰能力的强弱，在隔离芯片的规格书（datasheet）里会明确标注 CMTI 参数，数值越高，隔离器的抗噪效果就越好。
三，「电气隔离（galvanic isolation）」方法

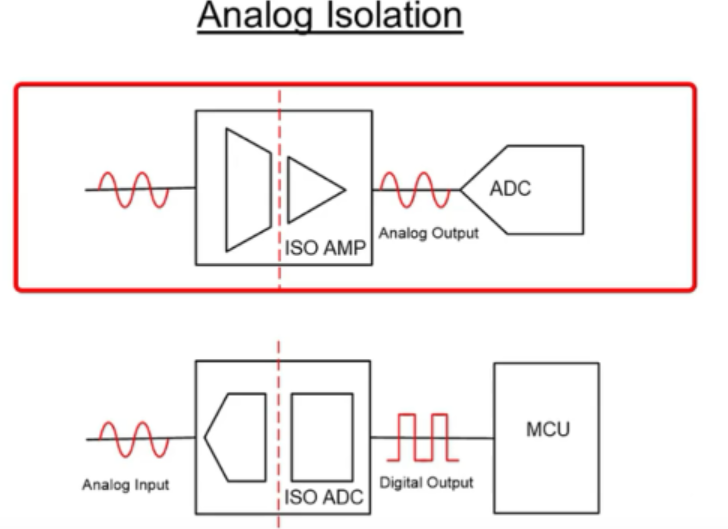

1. 模拟隔离（Analog Isolation）的两种实现方式
隔离放大器（ISO AMP）方案
前端的模拟波形信号，先送入隔离放大器。中间的虚线是隔离屏障，彻底切断前后的电气直连，同时把模拟信号完整放大、原样输出。后端再接普通 ADC，把隔离后的模拟信号转为数字信号。
特点：先隔离、后采样，可搭配通用 ADC，灵活度高。
🔴隔离栅放在 ADC 前面，意味着ADC 只能采样到「已经被前端增益放大器处理过、带了误差的信号」 ，放大器引入的所有误差都会被 ADC 完整采集，直接决定整个采样系统的精度上限。设计时不能只看 ADC 的标称精度，必须把前端放大器的误差提前算进去、留足余量。
隔离式 ADC（ISO ADC）方案
把「隔离 + 模数转换」集成在一颗芯片里。前端模拟信号直接送入隔离 ADC，芯片内部完成 "模拟信号→数字信号" 的转换，同时通过隔离屏障切断前后电气连接，直接输出隔离好的数字信号给 MCU（单片机）。
特点：集成度高，电路更简洁，一步完成隔离 + 采样。
2. 数字隔离（Digital Isolation）的三种实现方式

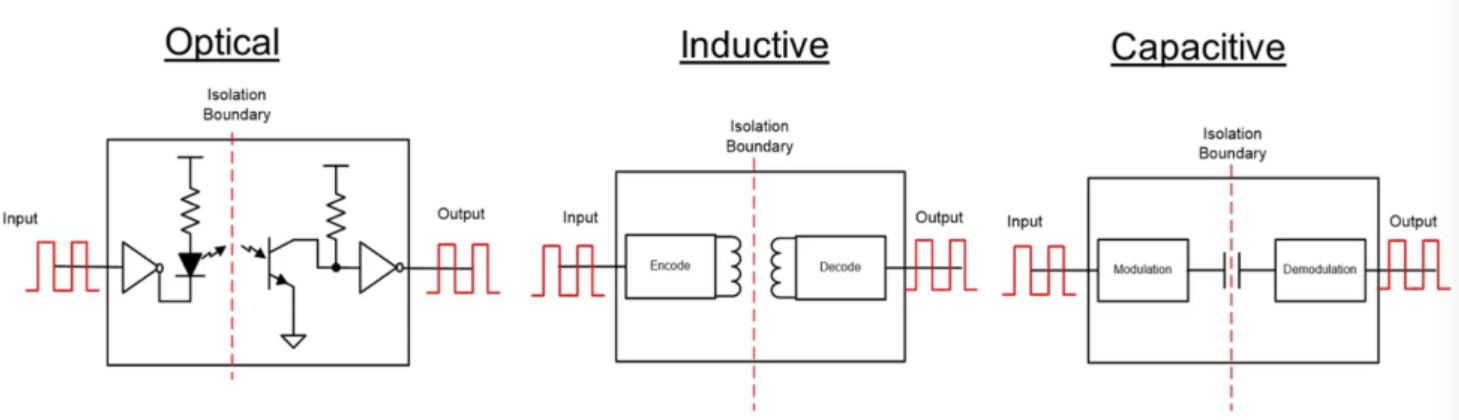

光学隔离/电感隔离/电容隔离
用绝缘材料做电气隔离屏障，彻底切断电路前后的直接导电通路，同时实现数字信号的跨隔离传输；表格里的电介质强度（绝缘耐压） 是核心指标，数值越高，绝缘能力越强、隔离性能越可靠。

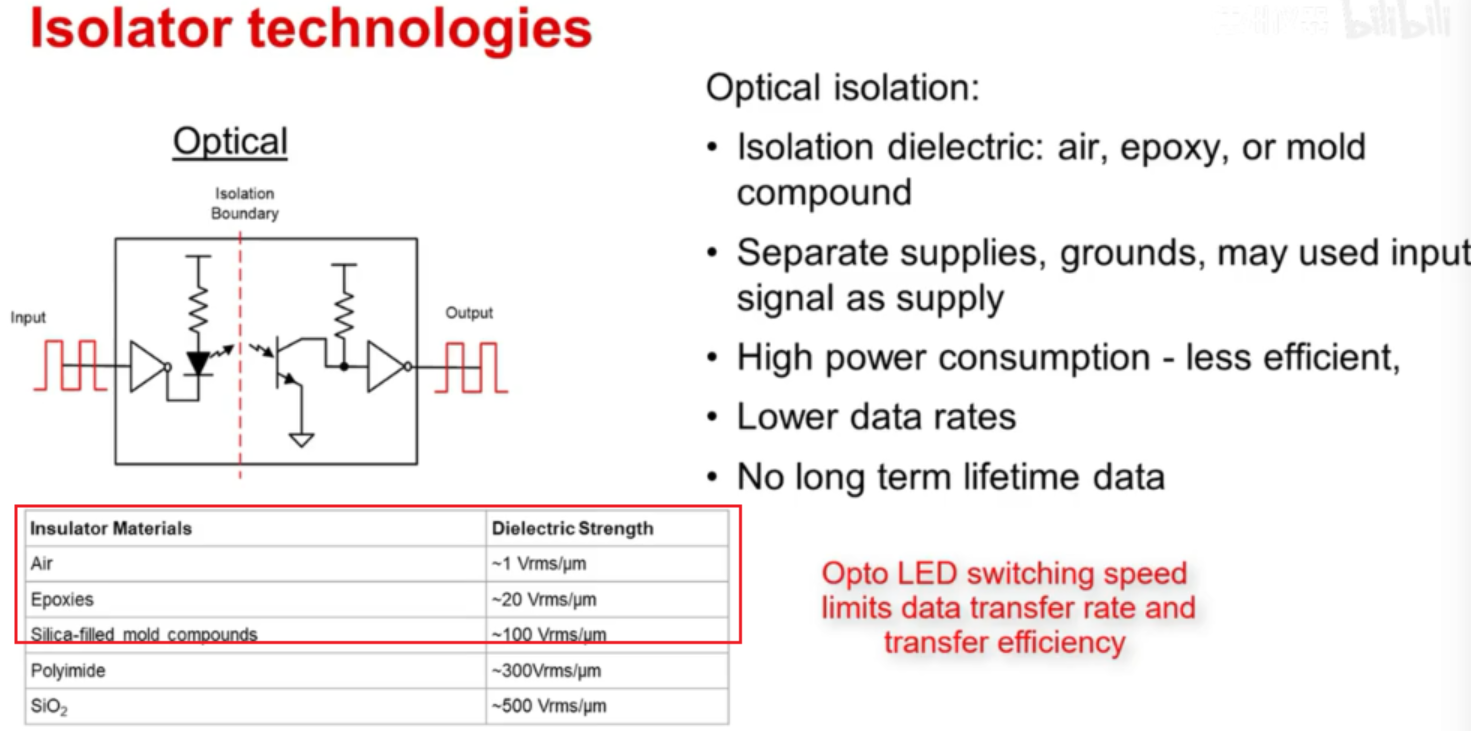

光学隔离
输入的数字高低电平信号，先驱动左侧的发光二极管（LED）亮 / 灭，把电信号转换成光信号；光穿过中间的绝缘隔离层（图中虚线为隔离边界），被右侧的光敏三极管接收，再把光信号转回电信号输出。全程靠光传输信号，左右两侧完全没有电气直连，实现隔离。
- 绝缘材料：空气、环氧树脂、硅填充塑封料，对应绝缘耐压 1~100Vrms/μm，是三种方案里最低的。
- **速率短板：**LED 的亮灭开关速度有物理上限，直接限制了最高通讯速率，比另外两种隔离方案慢很多。
- 长期使用的核心问题：LED 用久了会出现光衰（发光能力持续减弱），对应的电流传输比 CTR（输入电流转换成输出电流的比例）会不断下降，最终导致信号减弱甚至传输失效。图中红字也明确提醒：必须提前做冗余设计，预留足够余量，应对全生命周期内的信号衰减。
- 其他缺点：功耗高、传输效率低，无明确的长期寿命数据，设计复杂度更高。

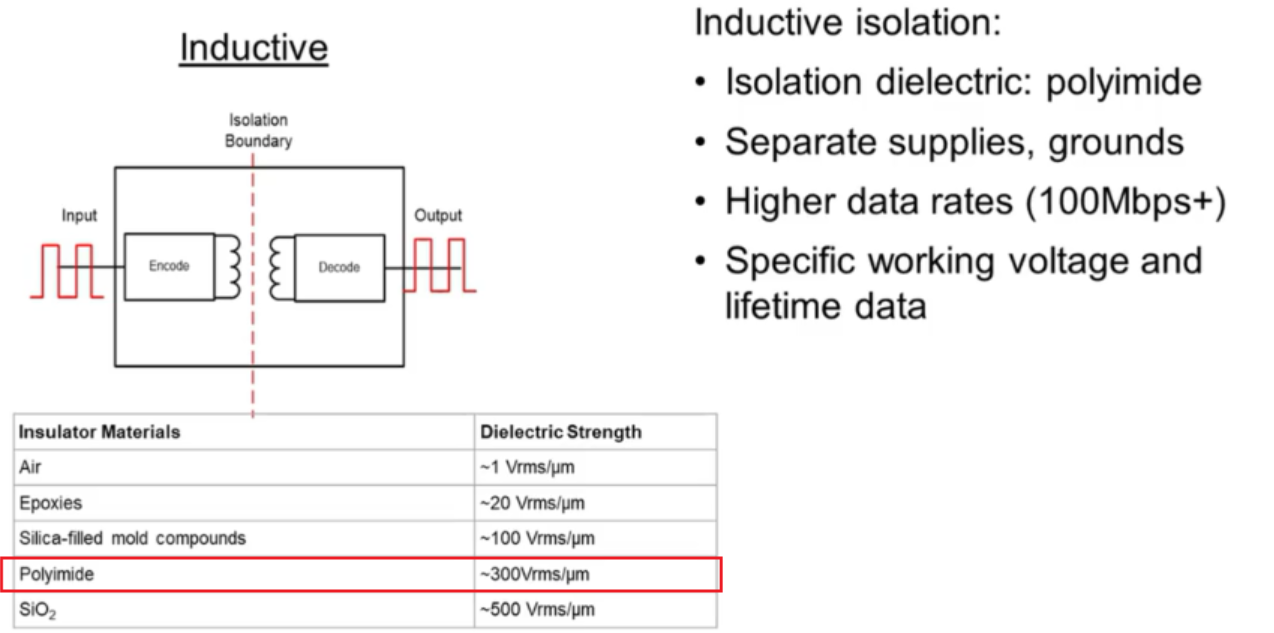

电感隔离
本质是微型化的变压器隔离。输入的数字信号先做编码处理，驱动左侧的初级线圈，把电信号转换成变化的电磁场；电磁场穿过中间的聚酰亚胺绝缘隔离层（图中虚线为隔离边界），被右侧的次级线圈感应到，再转回电信号，解码后还原出原始数字信号输出。全程靠磁场耦合传输信号，左右无电气直连。
- 绝缘材料：聚酰亚胺，对应绝缘耐压～300Vrms/μm，绝缘能力远优于光耦。
- 性能优势：通讯速率可达 100Mbps 以上，远高于光耦；有明确的额定工作电压和长期寿命数据，无光衰问题，长期工作稳定性好。
- 设计要求：隔离的左右两侧需要单独供电、单独接地，才能保证隔离效果。

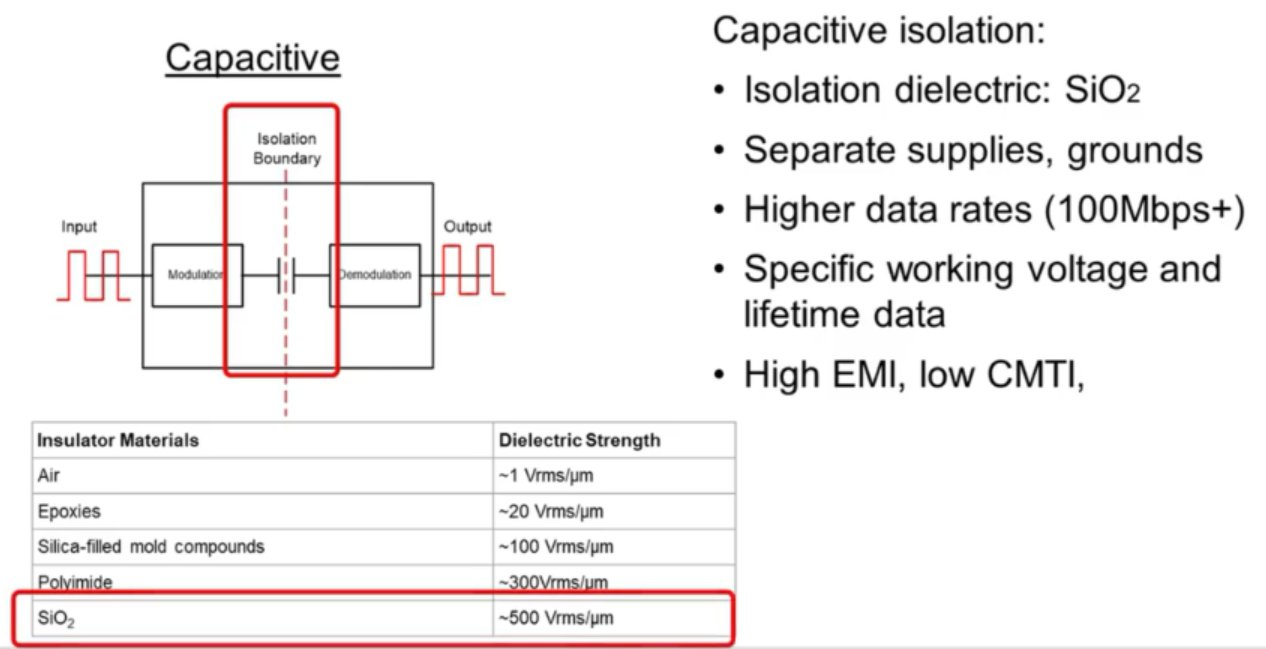

电容隔离
是利用电容「通交流、隔直流」的特性。输入的数字信号先被调制到高频载波上，送到电容的一端；电容中间的二氧化硅（SiO₂）层就是绝缘隔离屏障（图中红框 + 虚线为隔离边界），高频载波信号可以穿过绝缘层传到电容另一端，再经过解调，还原出原始的数字信号输出。直流和有害的低频干扰被完全阻断，仅传输需要的有用信号。
- 绝缘材料：二氧化硅（SiO₂，芯片级绝缘材料），对应绝缘耐压～500Vrms/μm，是三种方案里最高的，绝缘耐压、隔离可靠性拉满。
- 性能优势：通讯速率可达 100Mbps 以上，和电感隔离相当，远优于光耦；有明确的额定工作电压和长期寿命数据。
- 小短板：电磁干扰（EMI）相对更高，共模瞬态抗扰度（CMTI）比电感隔离弱，抗快速高压尖峰干扰的能力稍差。
- 设计要求：和电感隔离一致，隔离两侧需要单独供电、单独接地。
++光耦：经典低成本方案，但速度慢、有光衰，适合低速、非长期高可靠性的场景；++
++电感隔离：速度快、抗干扰强、寿命长，适合工业大功率、高抗扰需求的场景；++
++电容隔离：绝缘耐压最高、速度快、集成度高，适合高耐压、高集成度的芯片级隔离场景。++
四，隔离标准

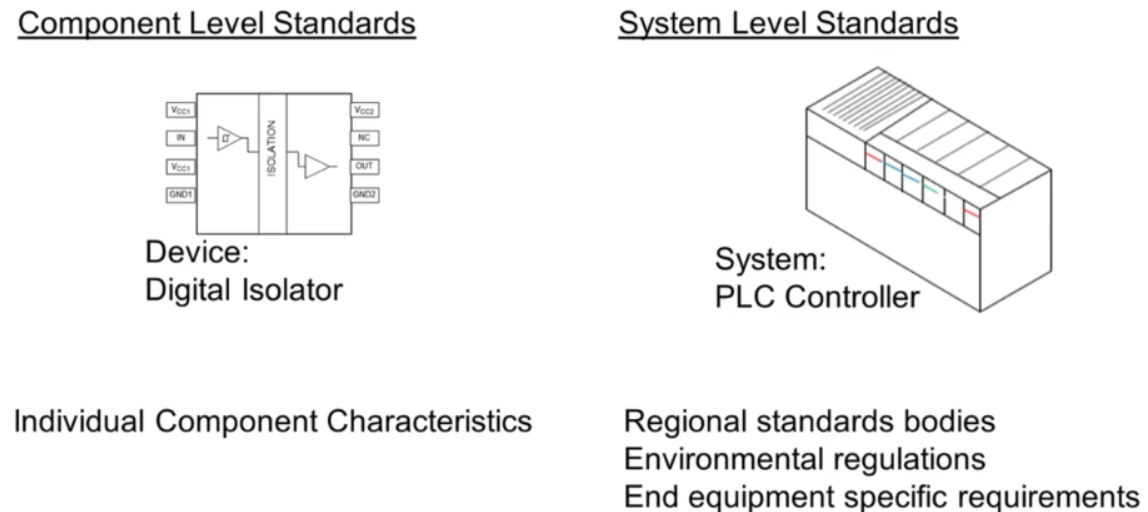

1. 组件级标准（左半图）
- 对应对象：图里的单个数字隔离器芯片，也就是独立的元器件。
- 核心定义 ：只约束这个隔离芯片本身的硬指标和认证，比如它的耐压能力、隔离等级、寿命、性能参数，以及通过的器件专属安规认证（如 UL 1577、VDE 0884），只看器件本身，和用在什么设备里无关。
- 通俗类比：相当于一块砖头的强度、材质标准，只评判砖头本身好不好。
2. 系统级标准（右半图）
- 对应对象 ：图里的 PLC 控制器，也就是你最终做出来的整台成品设备（比如工业控制柜、医疗仪器、汽车电控、家电等）。
- 核心定义 ：约束整台设备的所有合规要求，包括：
- 销售地区的强制法规（比如中国 CCC、欧盟 CE、美国 UL）
- 所属行业的专属标准（比如医疗设备的医疗安规、工业设备的抗扰标准、汽车的功能安全标准）
- 电磁兼容、环保等通用规范
- 通俗类比：相当于整栋楼的抗震、消防、安全标准，管的是最终成品能不能合规上市、安全使用。
选型规则：
++🔴🔴🔴先搞清楚你做的设备要过什么认证、符合什么法规，这些法规会明确要求「里面用的隔离芯片必须达到什么等级、有什么认证」；再反过来选达标的芯片。千万不能反过来：先随便选个芯片，再指望设备能过认证 ------ 系统级标准是一票否决，哪怕芯片本身参数再好，不符合整机认证对器件的要求，整台设备就无法合规上市。++
