Linux 文件系统底层探秘：磁盘物理结构→inode→Ext 架构全链路

本博客深度整合磁盘物理结构、CHS/LBA寻址、磁盘逻辑抽象（一维/二维/三维数组）、inode原理、Ext块组架构、路径解析、挂载机制及软硬链接核心知识，配合命令演示、C代码示例、对比表格与大量示意图，真正做到"知其所以然"。适合Linux后端、运维、嵌入式、内核入门者，也可直接作为面试复习纲要。

前言

在 Linux 世界里，一切皆文件 。

支撑"文件"正常工作的底层基石，就是 Ext 系列文件系统。绝大多数 Linux 发行版（Ubuntu、CentOS、Debian）默认使用 Ext4，它的前身是 Ext2、Ext3。

很多同学只会用 ls/cd/mkdir，却不懂：

磁盘到底怎么存数据？
CHS 和 LBA 是什么关系？磁盘如何从三维变成一维数组？
inode 是什么？为什么删除文件还要看链接数？
目录到底是不是文件？
软链接和硬链接本质区别是什么？
挂载到底在做什么？
为什么有时候磁盘没满，却提示无法创建文件？

这篇文章一次性把所有原理讲透。

一、磁盘物理结构：存储的最底层真相

机械硬盘是计算机中唯一的机械设备，相比内存虽然慢，但容量大、价格便宜。

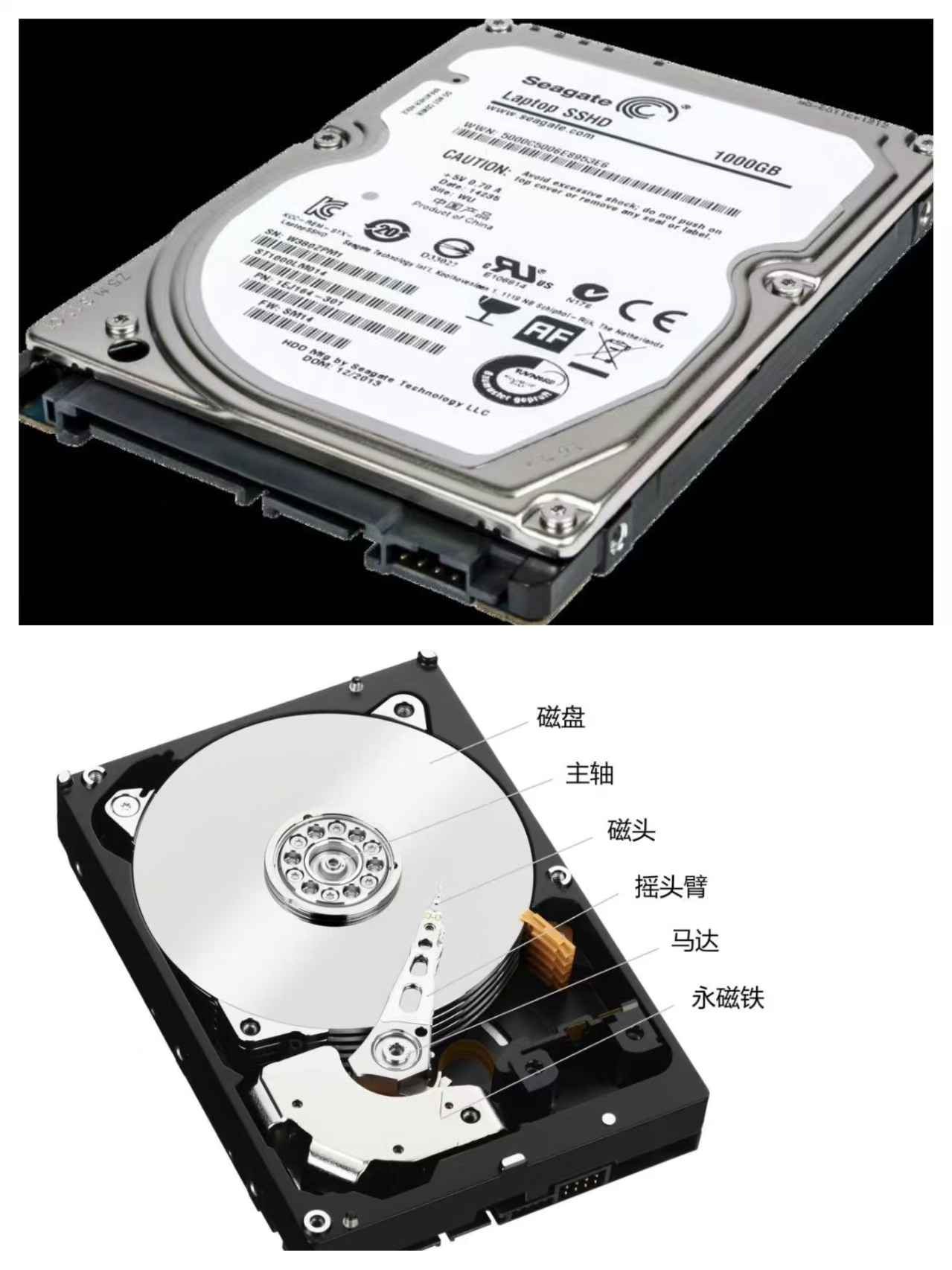

1.1 核心部件

盘片（Platter）：涂有磁性材料，双面均可存储数据。
主轴（Spindle）：带动盘片高速旋转。
磁头（Head） ：每个盘面配一个磁头，负责读写。所有磁头共进退。
磁臂（Actuator Arm）：驱动所有磁头同步移动。
音圈电机：精准控制磁臂定位。

1.2 磁盘的存储结构：扇区、磁道、柱面

每个盘面被划分为一个个同心圆环，称为磁道（Track） 。磁道再被等分为扇区（Sector）。

扇区：磁盘读写的最小物理单元，固定 512 字节。
磁道：某一盘面上的同心圆，所有盘面上相同半径的磁道在逻辑上构成一个柱面（Cylinder）。
柱面：分区的最小单位。

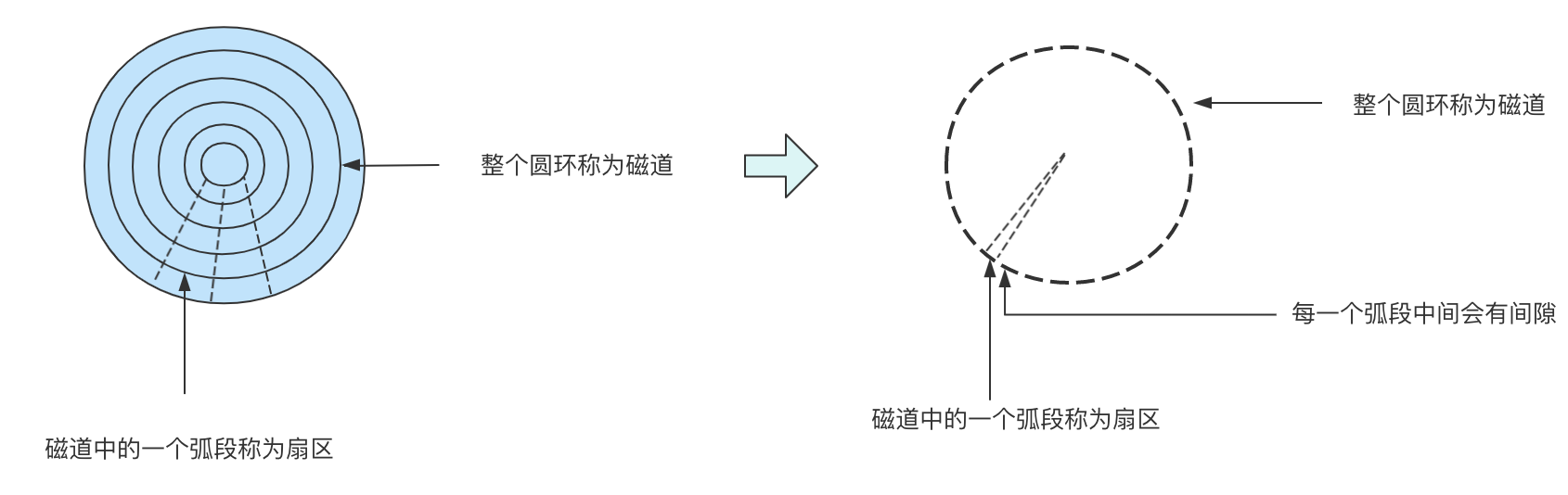

单个盘片的磁道扇区视图:

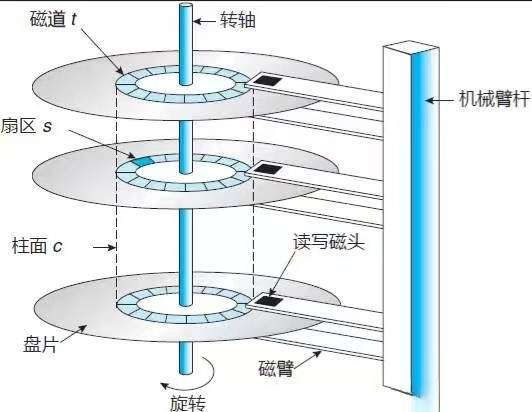

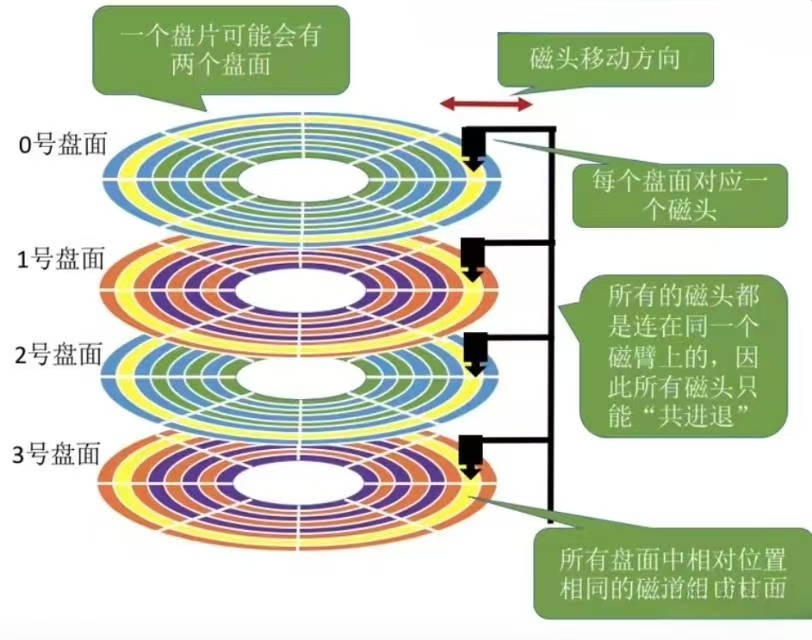

多个盘片组成的柱面视图:

1.3 如何定位一个扇区？------ CHS 寻址

早期采用三维坐标定位扇区：

C（Cylinder，柱面）：先找哪一个柱面
H（Head，磁头）：再确定柱面内哪一个磁头（即哪一个盘面/磁道）
S（Sector，扇区） ：最后定位该磁道上的第几个扇区（注意：扇区号从 1 开始）

CHS 寻址的上限约为 8.4GB（1024柱面 × 256磁头 × 63扇区 × 512字节）。

二、磁盘的逻辑结构：从三维到一维的抽象（重点）

2.1 理解思路：像磁带一样拉直

磁带可以存储数据，把磁带"拉直"就形成线性结构。磁盘虽然是硬质的，但逻辑上可以想象成卷在一起的磁带 ，拉直后，每个扇区就有了一个线性下标，这就是 LBA（Logical Block Address） 的由来。

2.2 真实过程：从三维数组到一维 LBA

磁盘的真实物理结构可以这样逐层理解：

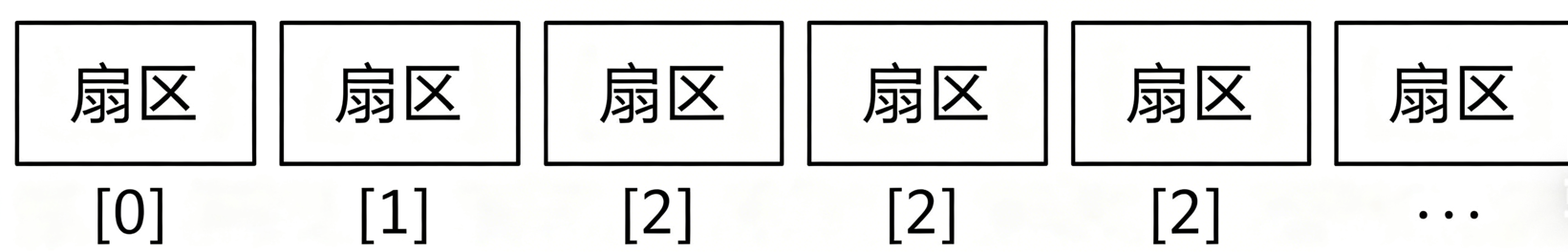

① 磁道 → 一维数组

某一盘面的某一个磁道展开，就是一条扇区序列，就像一个一维数组，每个元素是一个 512 字节的扇区。

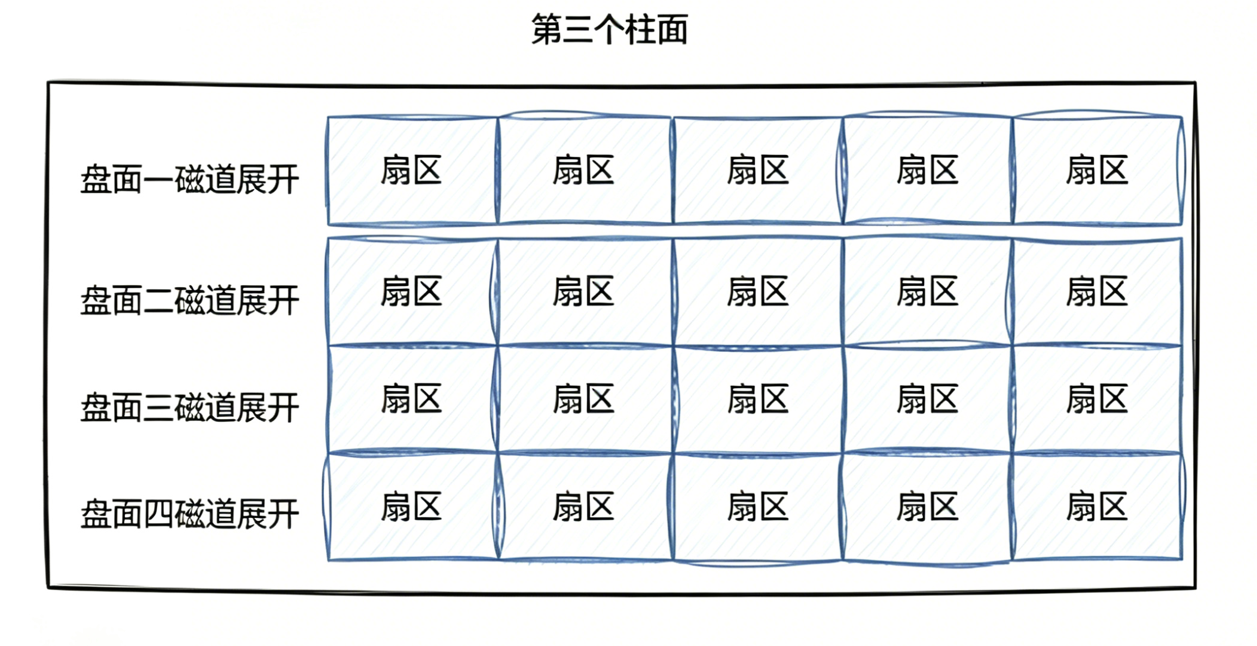

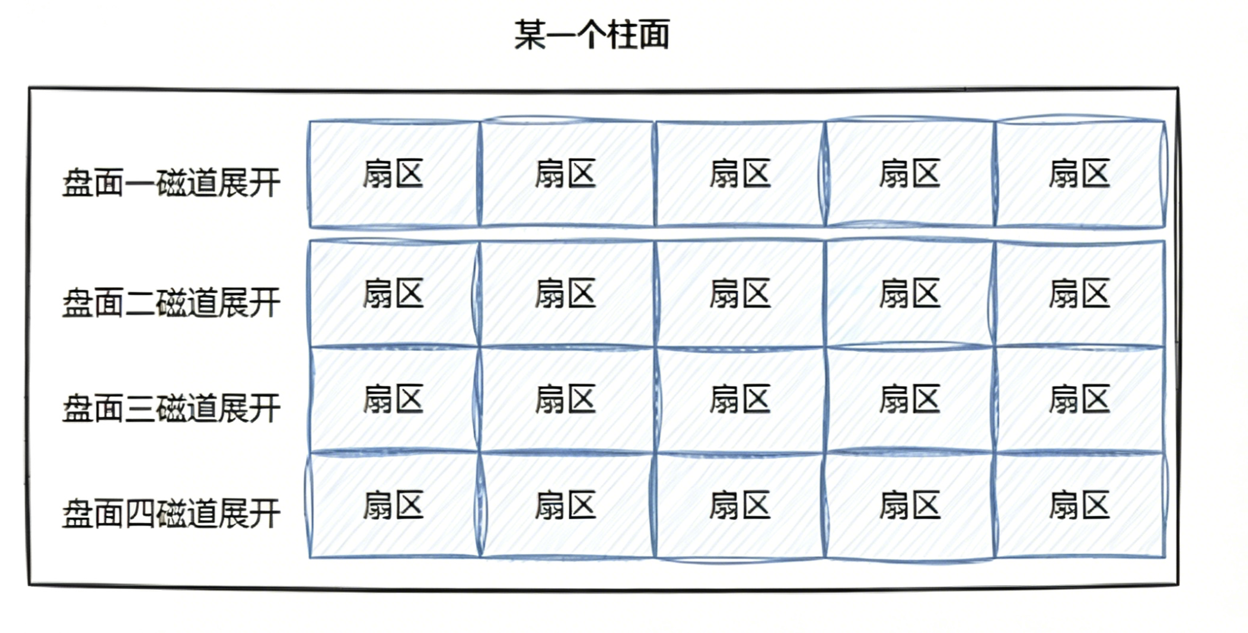

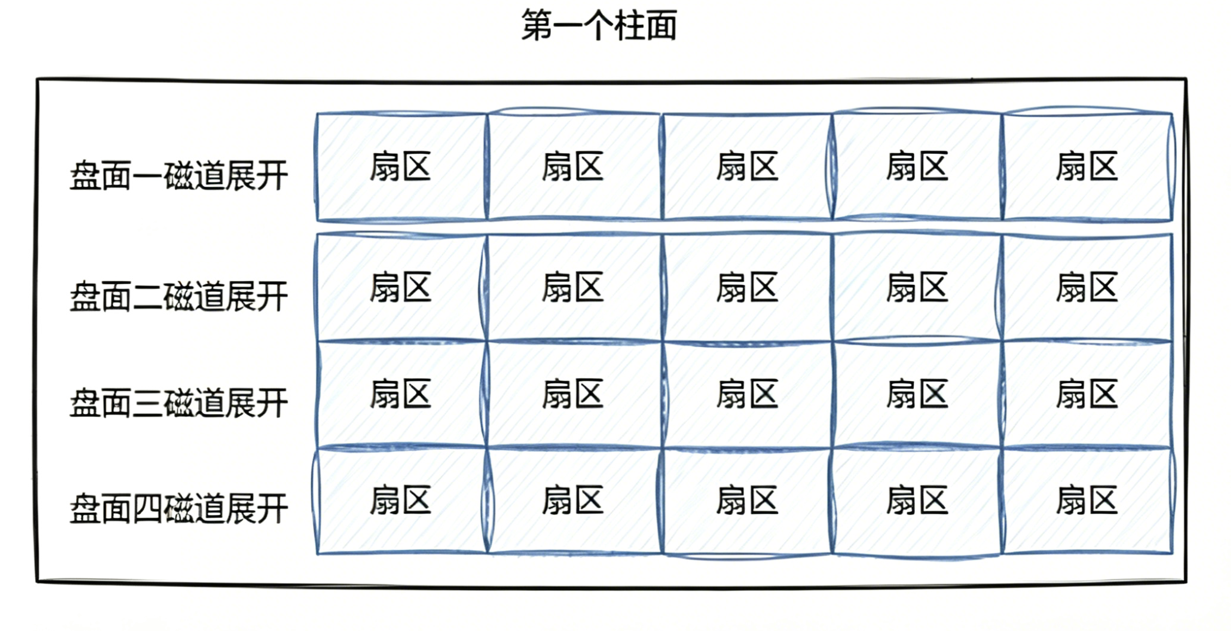

② 柱面 → 二维数组

由于磁头共进退，所有盘面上相同半径的磁道构成一个柱面。柱面上的每个磁道扇区个数相同，所以一个柱面展开后就是一张二维的扇区数组表（行 = 磁头/盘面，列 = 扇区）。

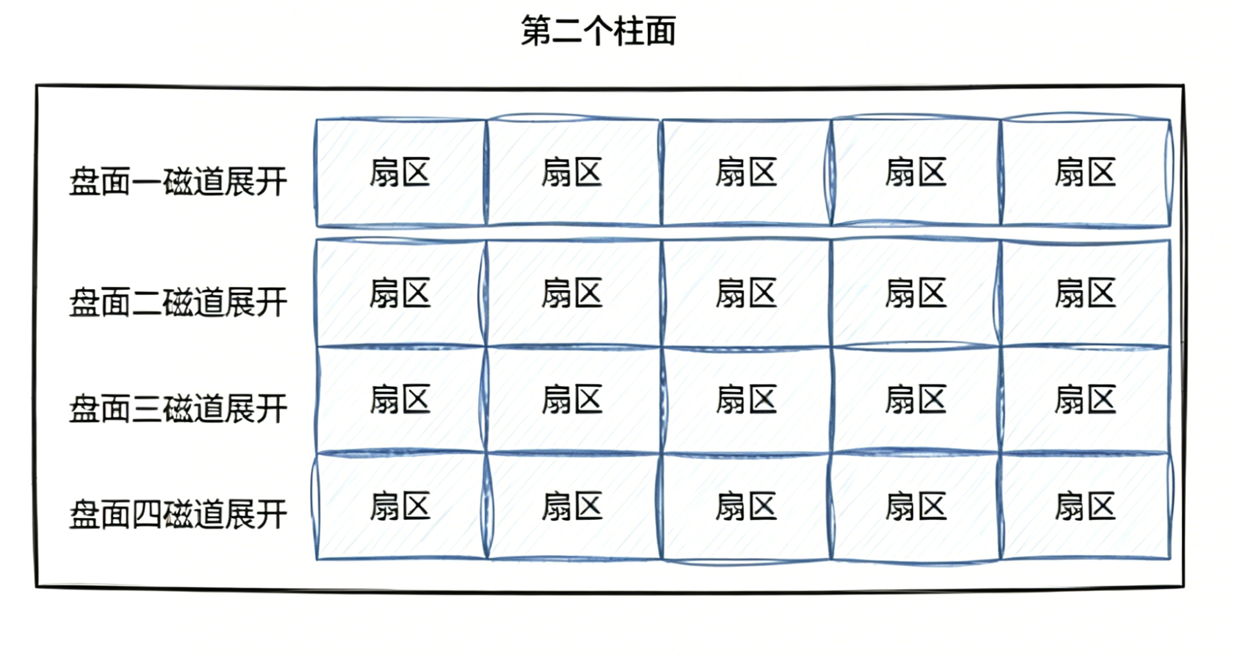

③ 整盘 → 三维数组（多个二维数组）

整个磁盘就是多个柱面（柱面0、柱面1、柱面2...）叠加，即多张二维扇区数组表，形成一个三维数组。

第 n 个柱面...

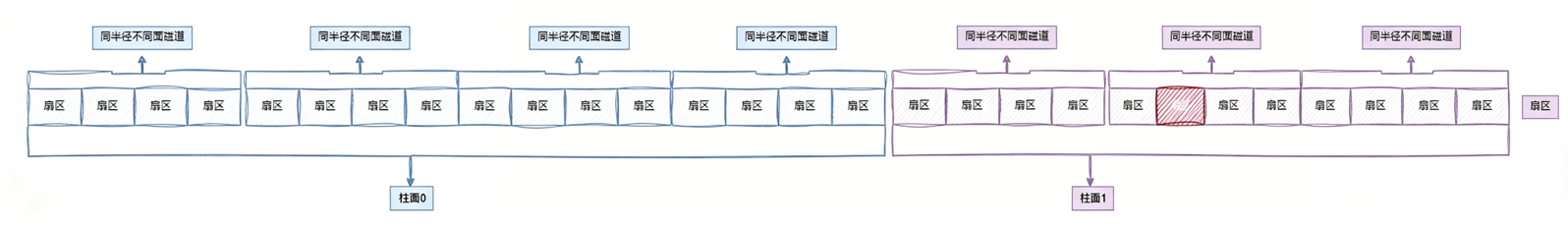

④ 最终抽象 → 一维 LBA 数组

学过 C/C++ 数组就会知道，三维数组在内存中本质上仍是一维的。同理，磁盘最终被抽象为一个以扇区为元素的一维数组 ，每个扇区有一个唯一的下标，即 LBA 地址 。

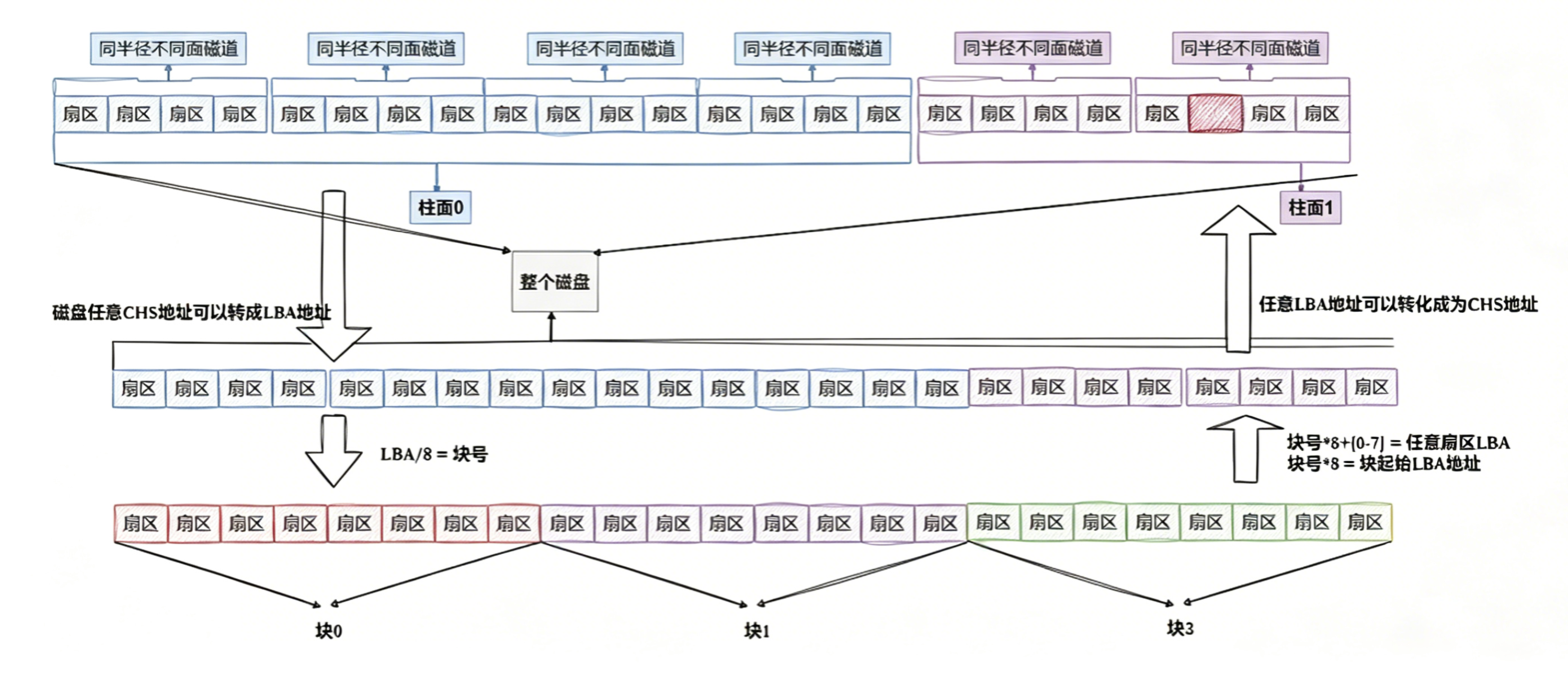

图示：

核心结论：从此往后，操作系统只认 LBA，磁盘的固件负责将 LBA 自动转换为 CHS 去定位物理扇区。

2.3 LBA ↔ CHS 转换公式

python 复制代码

# CHS → LBA（扇区号 S 从 1 开始，LBA 从 0 开始）
LBA = C × (磁头数 × 每磁道扇区数) + H × 每磁道扇区数 + S - 1

# LBA → CHS
C = LBA // (磁头数 × 每磁道扇区数)
H = (LBA % (磁头数 × 每磁道扇区数)) // 每磁道扇区数
S = (LBA % 每磁道扇区数) + 1

✅ 重点：磁头数 × 每磁道扇区数 = 单个柱面的扇区总数，这是换算中的关键中间量。

三、从物理到逻辑：块、分区与文件系统

3.1 块（Block）：文件系统的最小读写单位

逐个扇区读写效率太低，操作系统一次读写多个连续扇区，这个逻辑单位称为块（Block）。

常见大小：4KB（= 8 个扇区）
格式化时确定，不可更改
文件存取、空间分配均以块为单位

python 复制代码

# 块号与 LBA 的简单换算（以 4KB 块为例）
块号 = LBA // 8
LBA  = 块号 × 8 + 块内扇区偏移

3.2 分区（Partition）

磁盘可被划分为多个分区，柱面是分区的最小单位。分区本质上就是划定起始和结束柱面，每个区内的扇区分布就清晰了。

Linux 下磁盘设备文件示例：

/dev/sda：第一块 SCSI/SATA 磁盘
/dev/sda1：第一块磁盘的第一个分区

图示：

3.3 格式化 = 创建文件系统

所谓"格式化"，就是向分区写入管理数据，构建文件系统。后续所有文件的增删查改都在这个框架下进行。

四、inode：文件的真正灵魂（核心重点）

4.1 核心思想

Linux 文件 = 元信息（inode）+ 数据内容（data block）

属性和内容分离存储。文件名不属于 inode！

每个文件有且只有一个 inode，inode 大小固定（通常 128 字节 或 256 字节），任何文件的内容大小可以不同，但属性大小一定相同。

4.2 inode 里存了什么？

c 复制代码

struct ext2_inode {
    __le16  i_mode;         // 文件类型和权限
    __le16  i_uid;          // 所有者用户ID
    __le32  i_size;         // 文件大小（字节）
    __le32  i_atime;        // 最后访问时间 (Access)
    __le32  i_ctime;        // 属性变更时间 (Change)
    __le32  i_mtime;        // 内容修改时间 (Modify)
    __le32  i_dtime;        // 删除时间
    __le16  i_gid;          // 组ID
    __le16  i_links_count;  // 硬链接计数 ★★★
    __le32  i_blocks;       // 文件占用的块数
    __le32  i_flags;        // 文件标志
    __le32  i_block[15];    // 数据块指针数组 ★★★
};

4.3 查看 inode 信息

bash 复制代码

stat test.c      # 查看完整 inode 元信息
ls -li test.c    # 仅查看 inode 号

4.4 文件三个时间戳

时间	含义	触发条件
Access（atime）	最后访问时间	读文件、执行文件
Modify（mtime）	内容修改时间	写入文件内容
Change（ctime）	属性变更时间	权限、所有者变更，甚至 mtime 变化也会触发

五、多级索引：inode 如何一步步找到数据块

好的，我给你一个精简、带高亮、复制到CSDN直接能用的版本。

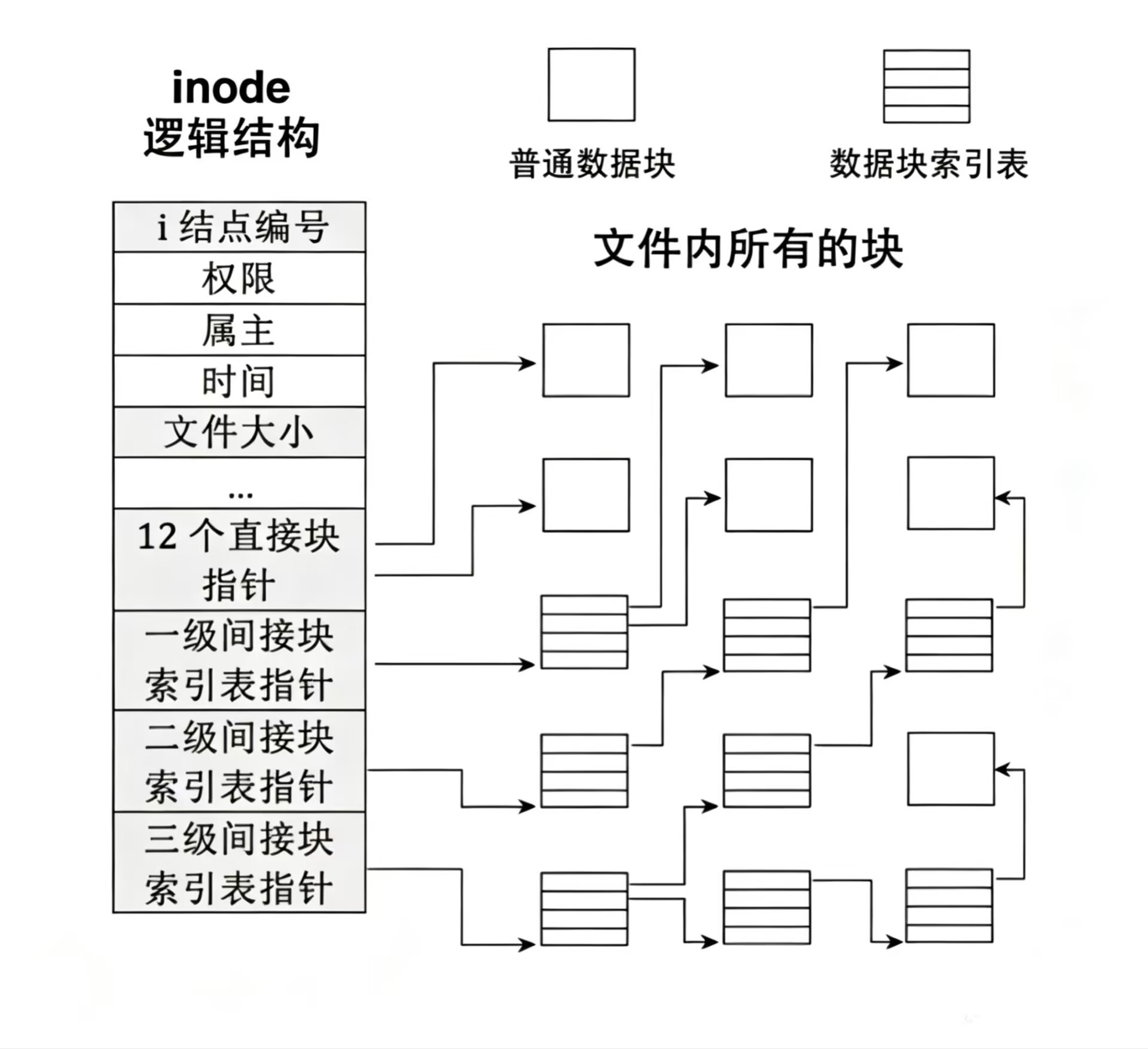

五、多级索引：inode 如何找到数据块

inode 里有个关键的数组叫 i_block[15]，一共 15 个指针，分成两部分干活：

对照图片来看，就两条链路：

上面那条 ：12 个直接指针，直连数据块，路径最短，速度最快。
下面那条 ：3 个间接指针，一层层往下指，每一层都是装满指针的索引块，最终才指到数据块。

为什么要搞这么复杂？

一句话：小文件走捷径，大文件绕远路但能装得下。

大部分文件都不大，12 个直接块就够用，查找一次到位。偶尔遇到超大文件，再动用间接指针，牺牲一点速度，换来巨大容量。

能管多大？（以 4KB 块为例）

一个索引块能装 1024 个指针（4KB ÷ 4字节 = 1024），于是：

c 复制代码

// 直接块：12个指针，一次到位
直接块   = 12 × 4KB            = 48KB

// 一级间接：1个索引块 → 1024个数据块
一级间接 = 1024 × 4KB          = 4MB

// 二级间接：套两层索引
二级间接 = 1024 × 1024 × 4KB   = 4GB

// 三级间接：套三层索引
三级间接 = 1024 × 1024 × 1024 × 4KB = 4TB

汇总如下：

指针类型	原理	最大容量
直接块 (12个)	直连数据块	48 KB
一级间接	1层索引表	4 MB
二级间接	2层索引表	4 GB
三级间接	3层索引表	4 TB

六、Ext 文件系统架构：块组模型

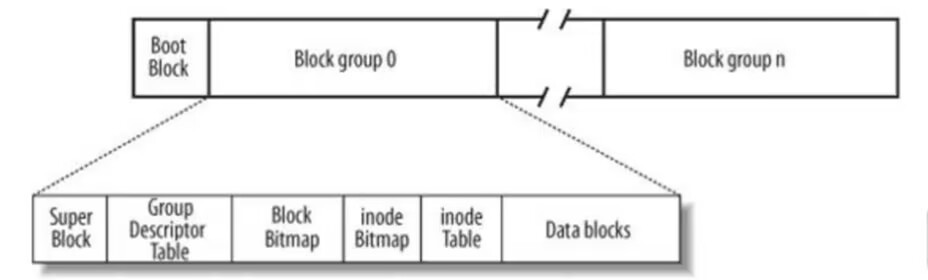

6.1 整体布局

Ext2/3/4 将分区划分为多个等大小的块组（Block Group）：

Boot Block：固定 1KB，存放启动代码和分区表，文件系统不能修改。

6.2 单个块组的 6 大组成

每个块组的内部结构如下：

超级块（Super Block）
存放全局信息：块/inode 总量、大小、空闲量、挂载时间等。每个块组都有备份（第一个必须，后续可选），防止局部损坏。
GDT（块组描述符表）
记录本组内位图、inode 表、数据块的起始位置及空闲计数。同样有备份。
块位图（Block Bitmap）
用位标记数据块占用情况（0空闲，1占用）。
inode 位图（Inode Bitmap）
标记 inode 占用情况。
inode 表（Inode Table）
该组所有 inode 的数组。
数据块（Data Blocks）
存放文件真实内容或目录内容。

⚠️ 注意：inode 编号和 block 号均以分区为单位，不可跨分区！

6.3 超级块代码片段

c 复制代码

struct ext2_super_block {
    __le32  s_inodes_count;
    __le32  s_blocks_count;
    __le32  s_free_blocks_count;
    __le32  s_free_inodes_count;
    __le16  s_magic;             // 魔数 0xEF53
    // ... 更多字段
};

6.4 创建文件全过程（以 `touch abc` 为例）

当前目录下执行 touch abc，inode 号假设为 263466：

存储属性：找到一个空闲 inode（263466），写入文件类型、权限、时间戳等。
存储数据：（空文件暂不分配数据块）若有内容，找到空闲块写入。
记录分配：更新 inode 位图和块位图，在 inode 中记录块号列表。
添加目录项 ：在当前目录的数据块中添加 (263466, "abc")，完成文件名与 inode 的绑定。

七、目录的本质：90% 的人理解错了

7.1 目录也是文件！

目录文件的数据块中存放的是"文件名 → inode号"的映射表。

磁盘上没有"目录"这个特殊概念，只有文件属性 + 文件内容。

7.2 C 代码验证

c 复制代码

// readdir_demo.c
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <dirent.h>

int main(int argc, char *argv[]) {
    if (argc != 2) {
        fprintf(stderr, "Usage: %s <directory>\n", argv[0]);
        exit(EXIT_FAILURE);
    }

    DIR *dir = opendir(argv[1]);
    if (!dir) { perror("opendir"); exit(EXIT_FAILURE); }

    struct dirent *entry;
    while ((entry = readdir(dir)) != NULL) {
        if (strcmp(entry->d_name, ".") == 0 || strcmp(entry->d_name, "..") == 0)
            continue;
        printf("名称: %-20s inode号: %lu\n", entry->d_name, entry->d_ino);
    }

    closedir(dir);
    return 0;
}

bash 复制代码

gcc readdir_demo.c -o readdir_demo
./readdir_demo /
ls -li /          # 对比 inode 号，完全一致

7.3 路径解析全过程

以访问 /home/user/test.c 为例：

从根目录 / 开始（inode 号固定，通常为 2，开机即知）。
读根目录的数据块，找到 home 对应的 inode。
跳转至 home 的 inode，读其数据块，找到 user 的 inode。
进入 user 目录，找到 test.c 的 inode，打开文件。

任何路径的解析都要从根目录逐级向下，路径的第一斜杠即根目录。

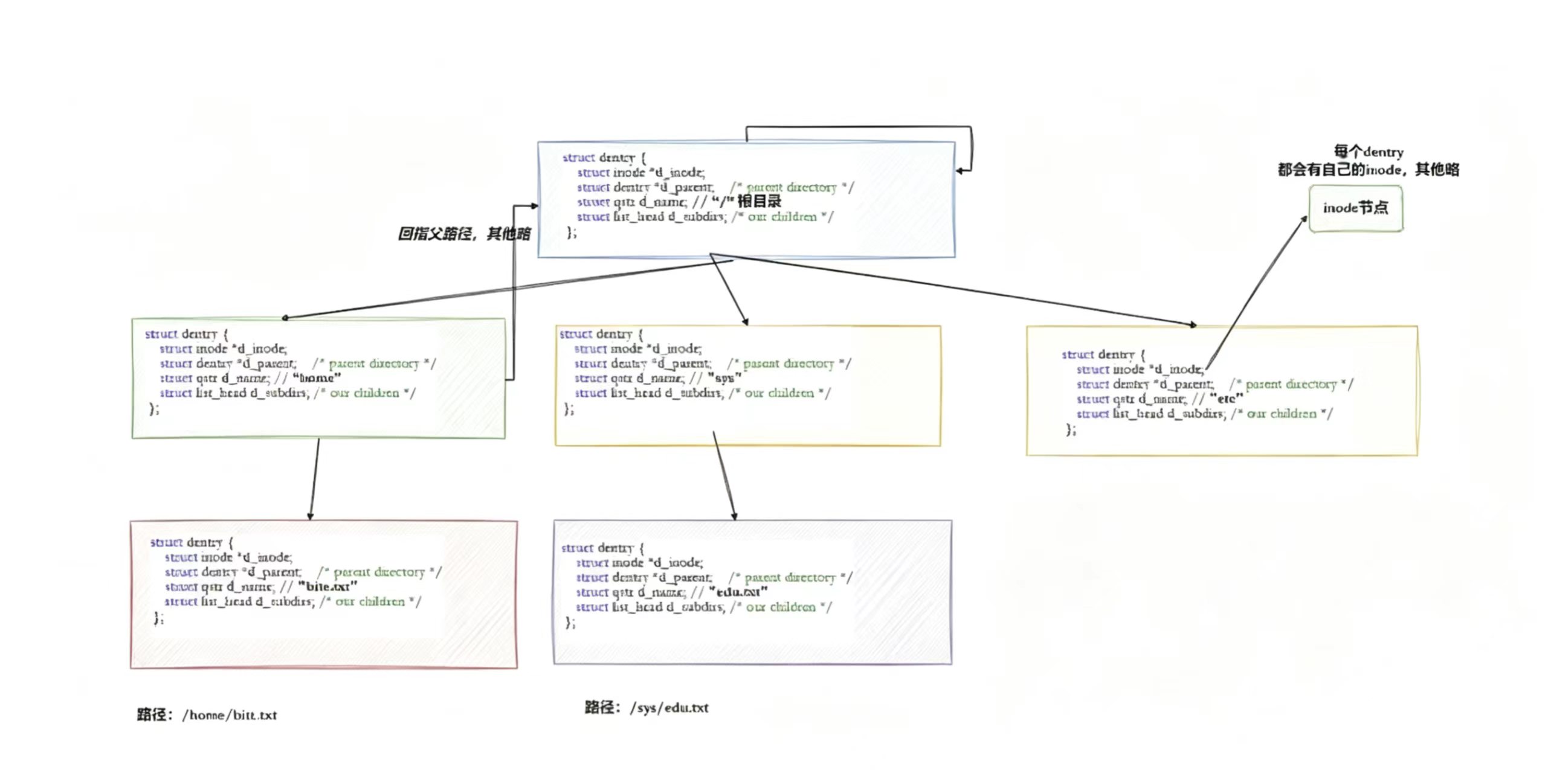

7.4 路径缓存（dentry）

每次都从根目录解析太慢。内核为每个打开的文件在内存中维护一个 dentry 结构，形成树形路径缓存。dentry 同时挂载在 LRU 链表 （用于淘汰）和哈希表（用于快速查找）中，极大加速重复访问。

c 复制代码

struct dentry {
    atomic_t d_count;
    unsigned int d_flags;       /* protected by d_lock */
    spinlock_t d_lock;      /* per dentry lock */
    struct inode *d_inode;      /* Where the name belongs to - NULL is
                     * negative */
    /*
     * The next three fields are touched by __d_lookup.  Place them here
     * so they all fit in a cache line.
     */
    struct hlist_node d_hash;   /* lookup hash list */
    struct dentry *d_parent;    /* parent directory */
    struct qstr d_name;
    struct list_head d_lru;     /* LRU list */
    /*
     * d_child and d_rcu can share memory
     */
    union {
        struct list_head d_child;   /* child of parent list */
        struct rcu_head d_rcu;
    } d_u;
    struct list_head d_subdirs; /* our children */
    struct list_head d_alias;   /* inode alias list */
    unsigned long d_time;       /* used by d_revalidate */
    struct dentry_operations *d_op;
    struct super_block *d_sb;   /* The root of the dentry tree */
    void *d_fsdata;         /* fs-specific data */
#ifdef CONFIG_PROFILING
    struct dcookie_struct *d_cookie; /* cookie, if any */
#endif
int d_mounted;
unsigned char d_iname[DNAME_INLINE_LEN_MIN];
};
/* small names *

八、挂载（Mount）：多分区统一成一棵树

8.1 挂载的本质

分区格式化后不能直接使用，必须挂载到现有目录树中的某个空目录（挂载点）上。挂载后访问该目录即访问该分区。

8.2 动手实验：用文件模拟分区挂载

bash 复制代码

# 1. 创建 5MB 空镜像
dd if=/dev/zero of=./disk.img bs=1M count=5

# 2. 格式化为 Ext4
mkfs.ext4 disk.img

# 3. 创建挂载点
sudo mkdir -p /mnt/mydisk

# 4. 挂载
sudo mount -t ext4 ./disk.img /mnt/mydisk
df -h | grep mydisk

# 5. 卸载
sudo umount /mnt/mydisk

8.3 Loop 设备

/dev/loop0 ~ /dev/loop7 是回环设备，允许把普通文件当作块设备使用，实现像物理磁盘一样挂载 ISO、镜像文件。

bash 复制代码

ls -l /dev/loop*

九、文件系统核心原理全景总结

经过前面从物理磁盘到软硬链接的层层剖析，我们现在可以站在全局高度，把 Ext 文件系统的核心设计串成一条完整的逻辑链。

9.1 一张表看清核心概念演变

层次	核心概念	本质	关系
物理层	扇区（Sector）	磁盘最小物理读写单元，512B	物理基础
寻址层	LBA	扇区的一维线性地址	CHS→LBA，固件自动转换
逻辑层	块（Block）	文件系统最小读写单元，常见4KB	块 = 8个扇区，格式化时确定
管理层	块组（Block Group）	分区内多个等大的管理单元	每个块组独立管理所属 inode 和数据块
元数据层	inode	文件的"身份证"，存属性和数据块指针	一个文件对应一个 inode，大小固定
数据层	Data Block	存放文件内容或目录内容	inode 中 `i_block[15]` 指向这些块
目录层	目录文件	存"文件名→inode号"映射	目录也是文件，数据块存映射表
缓存层	dentry	内存中的路径缓存结构	树形组织，挂 LRU+Hash，加速路径解析
虚拟层	挂载（Mount）	将分区根目录嫁接到目录树节点	实现多分区统一目录树

9.2 从磁盘到文件的全链路流程

第一步：物理寻址

磁盘物理上由盘片、磁头、柱面、扇区组成。
磁头共进退，所有盘面同一半径的磁道构成一个柱面。
一个磁道展开为一维扇区数组 → 一个柱面展开为二维数组（行=磁头/盘面，列=扇区） → 整个磁盘是多个柱面叠加的三维数组。
最终 OS 将所有扇区抽象为一维 LBA 线性地址数组，磁盘固件负责 LBA ↔ CHS 自动转换。

第二步：块与分区

OS 按"块"（8个扇区，4KB）为最小单位进行读写。
磁盘被划分为多个分区，每个分区内部再划分为多个等大的块组。

第三步：文件系统格式化

格式化 = 向分区写入管理信息：超级块、GDT、块位图、inode位图、inode表等。
这些管理信息定义了如何在该分区内分配 inode 和数据块、如何找到文件。

第四步：文件创建与存储

文件 = 元属性（inode） + 数据内容（Data Block），两者分离存储。
inode 固定大小（128/256B），存储权限、时间戳、硬链接计数、数据块指针数组 i_block[15]。
文件名不在 inode 中 ，而是存储在父目录的数据块里，形成"文件名→inode号"映射。

第五步：文件定位（路径解析）

访问 /home/user/test.txt 时，从根 / 开始（inode固定），逐级读目录数据块，查找下一级 inode，直到目标文件。
内核用 dentry 树形结构在内存中缓存已解析路径，挂入 LRU（淘汰冷数据）和 Hash 表（快速查找）。

第六步：分区整合（挂载）

分区格式化后不能直接使用，必须 mount 到某个目录（挂载点）。
挂载后，该目录即成为访问该分区的入口，多个分区由此统一为一棵目录树。

9.3 关键设计思想的总结

① 分层抽象

物理层（扇区/磁道/柱面） → 寻址层（LBA） → 逻辑层（块） → 管理层（块组） → 元数据层（inode） → 缓存层（dentry） → 虚拟文件系统层（VFS）。
每一层屏蔽下层复杂性，上层只需关心本层接口。

② 分离原则

属性与内容分离：inode 存属性，Data Block 存内容。
文件名与 inode 分离：文件名在目录中，inode 独立编号。
这种分离让硬链接（多个文件名指向同一 inode）成为可能，也带来灵活性。

③ 局部性原理

块组设计让 inode 和对应的数据块尽量靠近，减少磁头寻道。
位图集中管理空闲资源，分配和回收效率高。

④ 索引灵活性

i_block[15] 中 12 直接块 + 1/2/3 级间接块的设计，同时兼顾小文件的高效与大文件的容量。

⑤ 缓存加速

dentry 路径缓存、inode 缓存、页缓存等多级缓存机制，大幅减少磁盘 I/O。

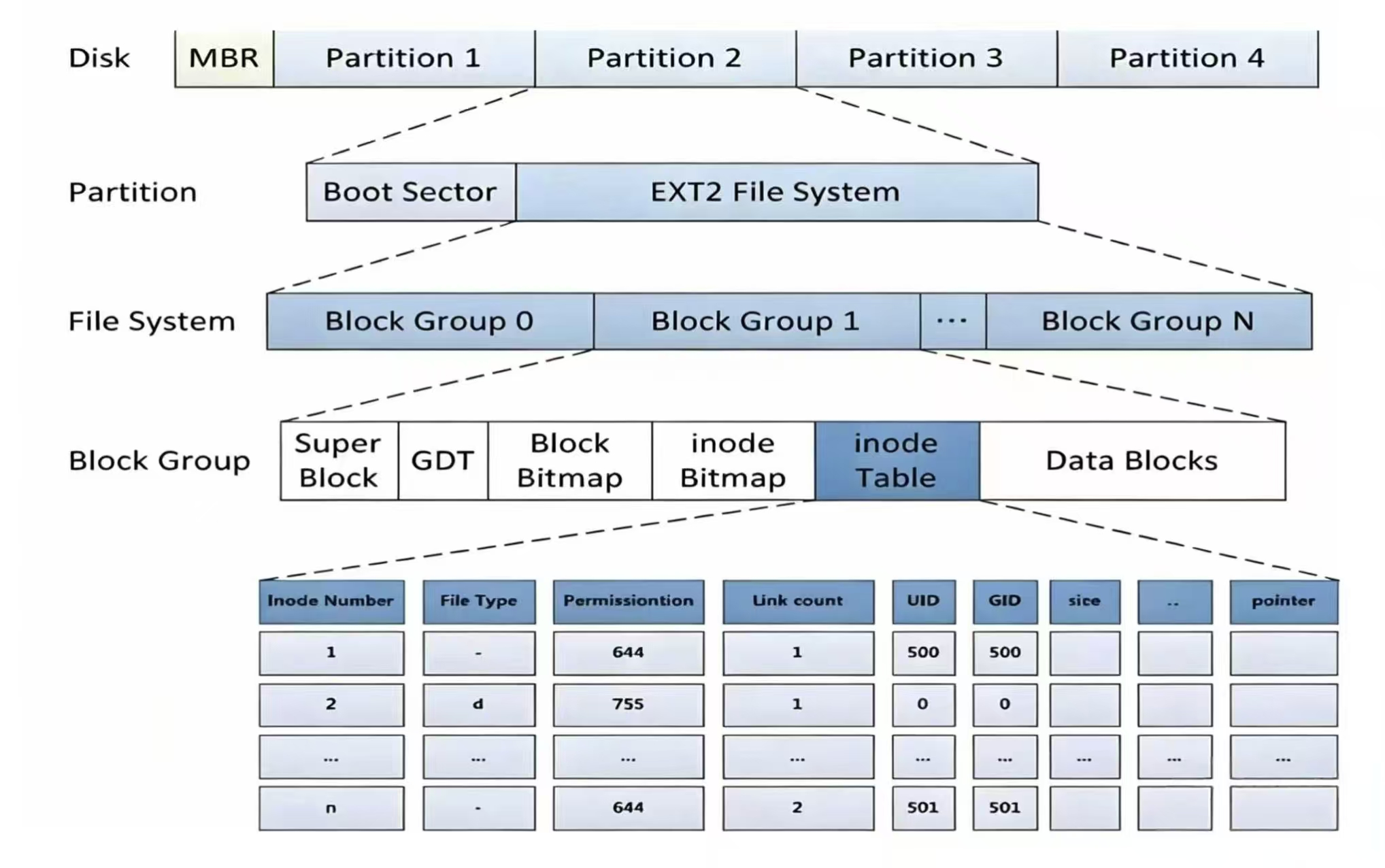

Ext 文件系统完整架构示意图：

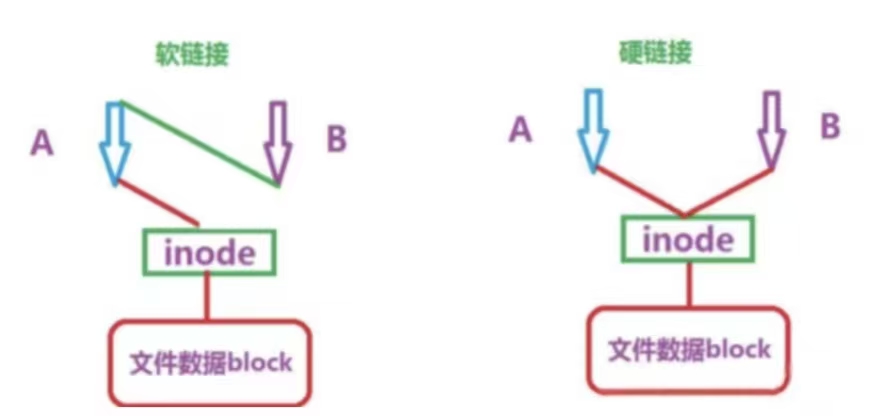

十、硬链接与软链接：彻底弄懂

10.1 硬链接（Hard Link）

bash 复制代码

touch original.txt
ln original.txt hardlink.txt
ls -li original.txt hardlink.txt

输出示例：

复制代码

263466 -rw-r--r-- 2 user user 0 Jan 10 12:00 hardlink.txt
263466 -rw-r--r-- 2 user user 0 Jan 10 12:00 original.txt

多个文件名指向同一个 inode，链接计数为 2。
不占用新 inode，只是目录中多了一条映射记录。
不能跨分区 、不能给目录创建 （. 和 .. 由系统维护）。

10.2 软链接（Symbolic Link）

bash 复制代码

ln -s original.txt softlink.txt
ls -li original.txt softlink.txt

复制代码

263466 -rw-r--r-- 1 user user 0 ... original.txt
261680 lrwxrwxrwx 1 user user 12 ... softlink.txt -> original.txt

相当于 Windows 快捷方式，独立文件，有自己的 inode 和数据块。
数据块中存储的是目标文件路径（字符串）。
可跨分区、可链接目录。
源文件删除后，软链接变为"悬挂"状态（失效）。

10.3 对比总结表

特性	硬链接	软链接
inode 号	相同	不同
跨文件系统	不可以	可以
链接目录	不可以	可以
源文件删除后	仍然可用（计数>0）	失效（悬挂）
本质	多个目录项指向同一 inode	存放目标路径的独立文件

10.4 删除文件的真正逻辑

rm file 的执行流程：

在其父目录的数据块中删除 "file" → inode号 的记录。
对应的 inode 中 i_links_count 减 1。
若链接数降为 0 且无进程占用，则释放 inode 及所有数据块（在位图中标记为空闲）。

10.5 软硬链接的典型用途

硬链接 ：文件备份、. 和 .. 的实现。
软链接 ：快捷方式、库版本管理（如 /usr/bin/python -> python3）。

十一、高频易错点与面试常考

扇区 ≠ 块：扇区 512B（物理），块常见 4KB（逻辑）。
文件名不在 inode 里：文件名存在目录的数据块中。
硬链接不能跨分区：inode 编号只在分区内唯一。
软链接是独立文件：有自己的 inode，存的是路径字符串。
访问文件需要路径上所有目录的 x 权限。
"磁盘满"可能有两种 ：
- 数据块满：df -h 查看。
- inode 耗尽：df -i 查看（每个文件消耗一个 inode）。
mv 在同一分区内极快：仅修改目录项，不动实际数据。跨分区则是复制+删除。

十二、常用命令速查表

命令	功能
`fdisk -l`	查看磁盘与分区
`stat <file>`	查看文件完整 inode 信息
`ls -i / ls -li`	查看 inode 号及详细信息
`mkfs.ext4 /dev/sda1`	格式化分区
`mount /dev/sda1 /mnt`	挂载分区
`umount /mnt`	卸载分区
`ln file link`	创建硬链接
`ln -s file link`	创建软链接
`df -h`	查看磁盘空间使用
`df -i`	查看 inode 使用情况
`dumpe2fs /dev/sda1`	查看文件系统详细信息

十三、总结

从扇区、磁道、柱面的三维物理结构，到拉直成一维 LBA 数组的逻辑抽象；从 Ext 的块组布局，到 inode 的多级索引；从目录本质的颠覆认知，到 dentry 路径缓存的加速机制；最后落地的挂载、软硬链接的实际使用------这篇博客带你从底层硬件到上层命令，全面吃透 Linux Ext 文件系统。

掌握这些，你将：

真正理解"磁盘满"和"inode 耗尽"的区别
能灵活运用硬链接、软链接管理文件
清楚 mount、格式化、分区的底层到底做了什么
在面试中对文件系统问题对答如流

如果本文对你有帮助，欢迎点赞、收藏、评论，你的支持是我持续输出的动力！

Linux 文件系统底层探秘：磁盘物理结构→inode→Ext 架构全链路

前言

一、磁盘物理结构：存储的最底层真相

1.1 核心部件

1.2 磁盘的存储结构：扇区、磁道、柱面

1.3 如何定位一个扇区？------ CHS 寻址

二、磁盘的逻辑结构：从三维到一维的抽象（重点）

2.1 理解思路：像磁带一样拉直

2.2 真实过程：从三维数组到一维 LBA

2.3 LBA ↔ CHS 转换公式

三、从物理到逻辑：块、分区与文件系统

3.1 块（Block）：文件系统的最小读写单位

3.2 分区（Partition）

3.3 格式化 = 创建文件系统

四、inode：文件的真正灵魂（核心重点）

4.1 核心思想

4.2 inode 里存了什么？

4.3 查看 inode 信息

4.4 文件三个时间戳

五、多级索引：inode 如何一步步找到数据块

五、多级索引：inode 如何找到数据块

为什么要搞这么复杂？

能管多大？（以 4KB 块为例）

六、Ext 文件系统架构：块组模型

6.1 整体布局

6.2 单个块组的 6 大组成

6.3 超级块代码片段

6.4 创建文件全过程（以 touch abc 为例）

七、目录的本质：90% 的人理解错了

7.1 目录也是文件！

7.2 C 代码验证

7.3 路径解析全过程

7.4 路径缓存（dentry）

八、挂载（Mount）：多分区统一成一棵树

8.1 挂载的本质

8.2 动手实验：用文件模拟分区挂载

8.3 Loop 设备

九、文件系统核心原理全景总结

9.1 一张表看清核心概念演变

9.2 从磁盘到文件的全链路流程

9.3 关键设计思想的总结

Ext 文件系统完整架构示意图：

十、硬链接与软链接：彻底弄懂

10.1 硬链接（Hard Link）

10.2 软链接（Symbolic Link）

10.3 对比总结表

10.4 删除文件的真正逻辑

10.5 软硬链接的典型用途

十一、高频易错点与面试常考

十二、常用命令速查表

十三、总结

6.4 创建文件全过程（以 `touch abc` 为例）
