【7】UEFI固件存储格式

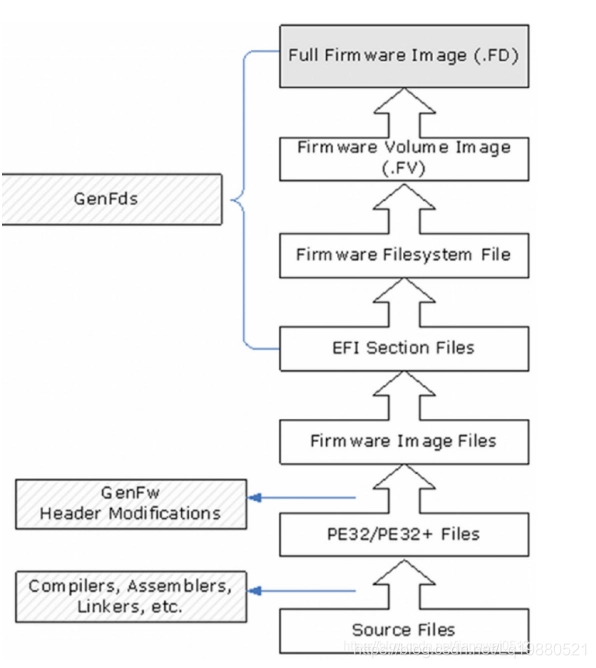

主要内容：UEFI 在编译最后会生成一个可以烧进ROM里面的.fd文件。我们下面要了解的是FD是怎么存储的。一个FD（Flash Device binary image），它就是一个二进制镜像文件，其中包含多个FV文件。FV的存储格式是什么样子的？驱动、代码、数据是如何组织在一起，在代码中如何对FV进行发现和修改等操作？

固件FV存储的格式

对FV的访问

PEI访问FV

DXE访问FV

code\data 存储模式

EFI IMAGE的格式

EFI OPTION ROM格式

Variable格式

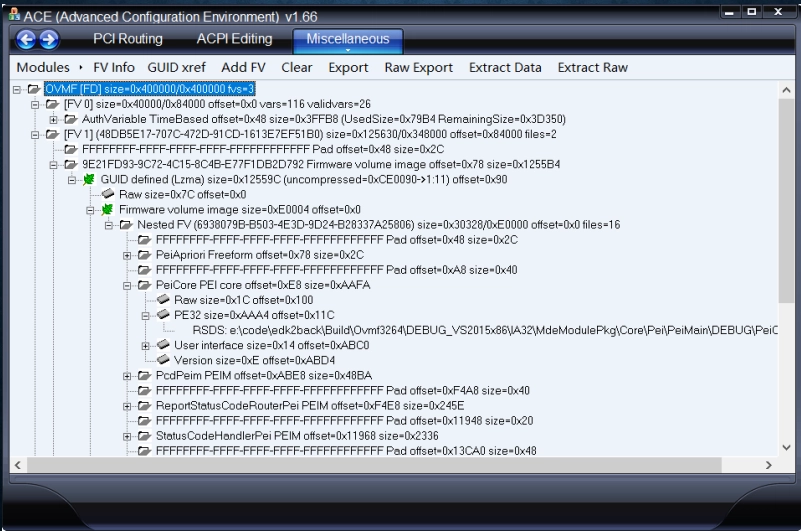

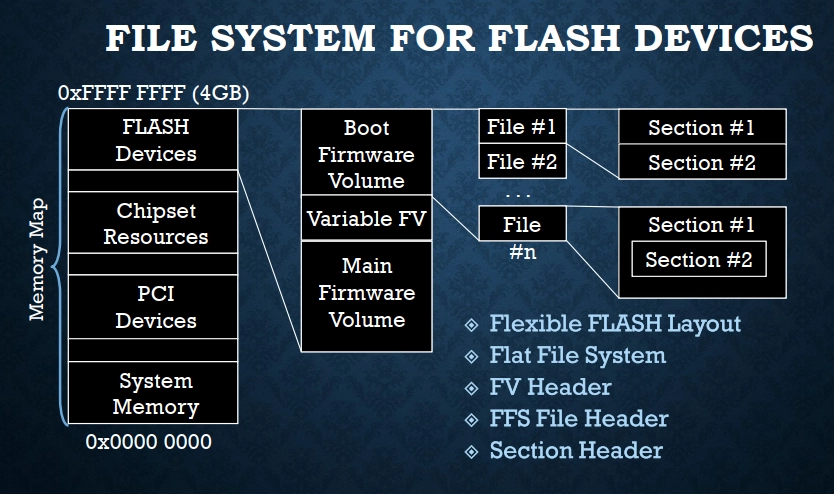

1. 固件存储的格式

FV是PI规范规定的标准的固件存储格式。

FD （Flash Device）
- 由FV组成
FV（Firmware Volume）
- 代码和数据的基本存储仓库
- FV是由固件文件系统（FFS（Firmware File System））组织的，并且每个FFS都有自己的属性。
- 每个Firmware Volume Image包括 Header 和 FFS Image，还有Free Space。
FFS（Firmware File System）
- 一个FFS(firmware file system)描述在FV 上 Firmware Files 和 Free Space 是如何组织的
- file GUID 每个固件文件系统都有一个唯一的GUID，该GUID被固件用来将驱动程序与新发现的FV关联起来
- type 标识FFS的类型，在PEI\PEIM core进行分发时根据type进行查找和分发。
  - EFI_FV_FILETYPE_RAW
  - EFI_FV_FILETYPE_FREEFORM 按照section的方式存储数据比如ACPI table
  - EFI_FV_FILETYPE_PEIM
  - EFI_FV_FILETYPE_DRIVER
  - EFI_FV_FILETYPE_APPLICATION
  - EFI_FV_FILETYPE_SMM
  - EFI_FV_FILETYPE_FIRMWARE_VOLUME_IMAGE

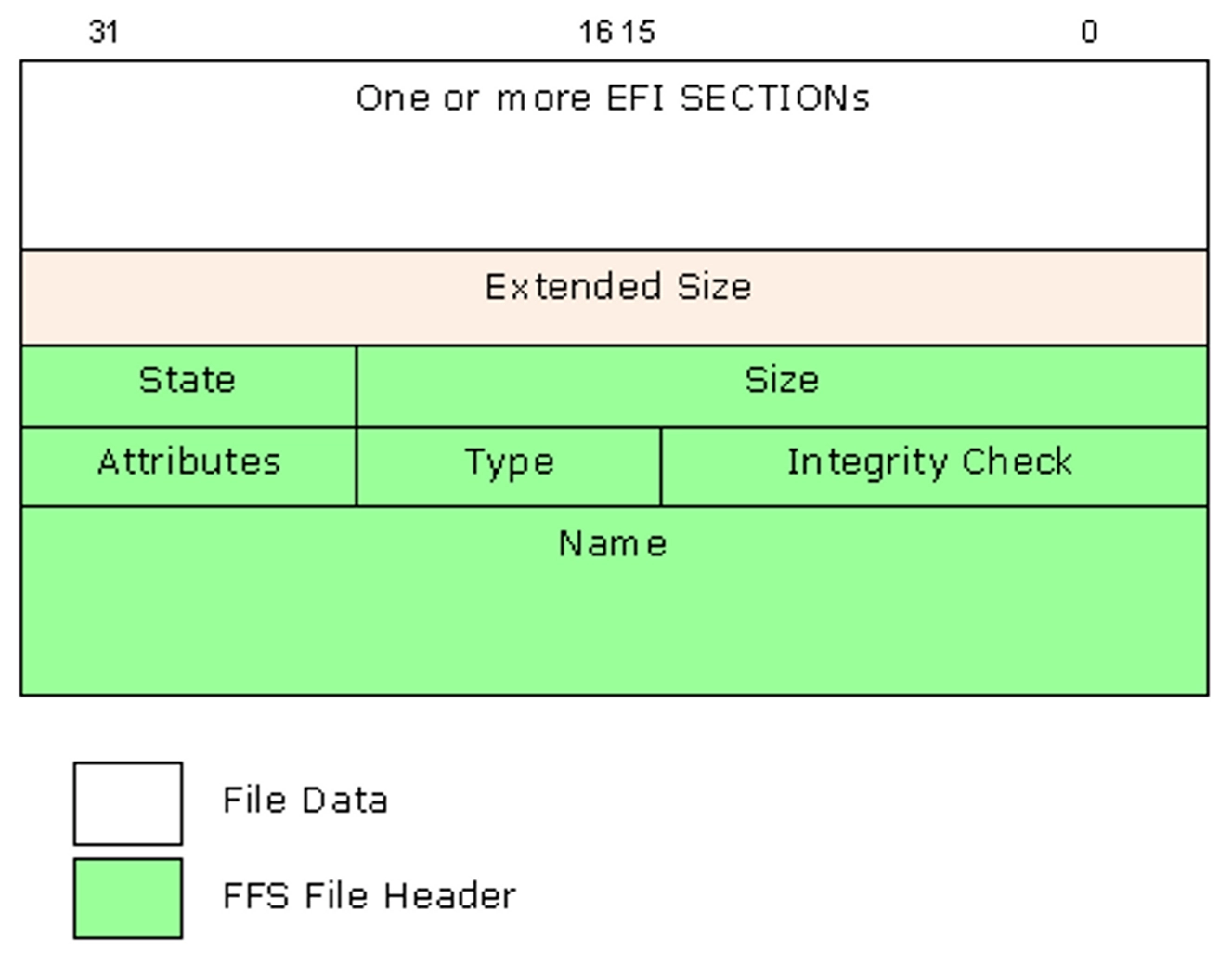

FS（Firmware Files）
- 固件卷中具体存储的code和data
- 属性：Name、Type、Alignment、Size
- 每个file也有各自的GUID且各不相同

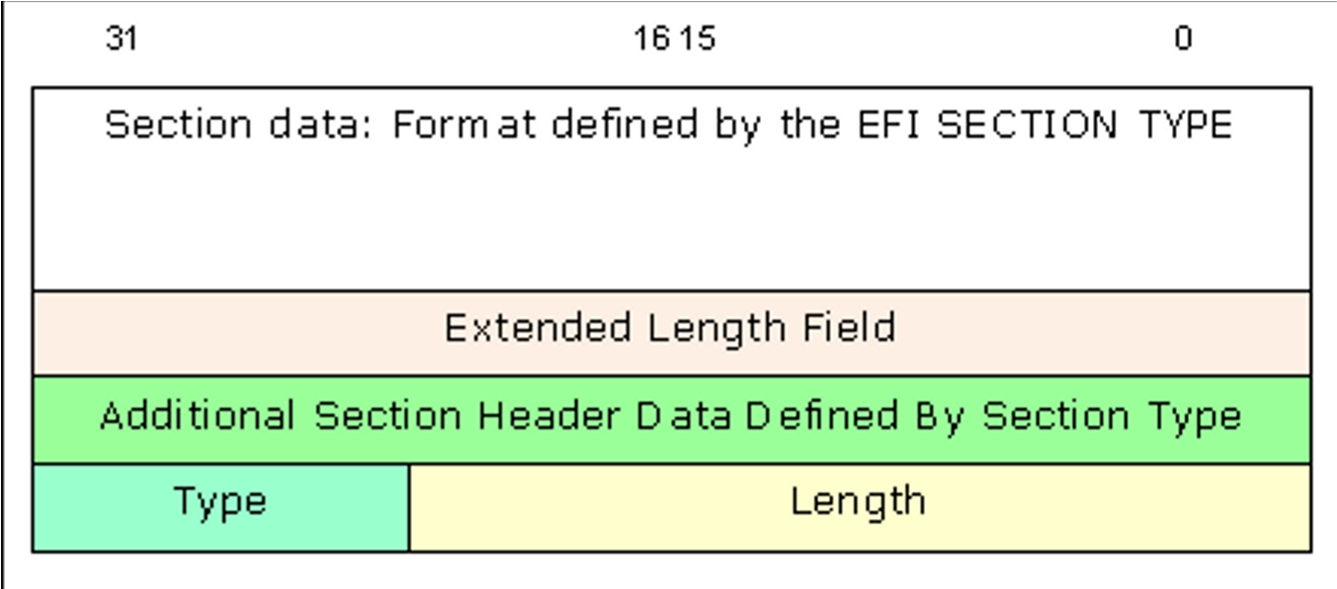

section
- 存放具体的数据
- section是可以嵌套的
- type 标识section类型
  - EFI_SECTION_PE32
  - EFI_SECTION_DXE_DEPEX/EFI_SECTION_PEI_DEPEX/EFI_SECTION_SMM_DEPEX
  - EFI_SECTION_USER_INTERFACE
  - EFI_SECTION_RAW
  - EFI_SECTION_FIRMWARE_VOLUME_IMAGE
每种类型的Section都存储特定的数据。比如PE32类型的Section存储的是代码。而RAW类型的Section则存储包括ACPI Tables这样的纯数据。

2. PEI访问FV

FV被认为是线性地址区域
分层的实现FvPpi
- FvInfoPpi 详细说明了FV镜像的基地址和长度，传递给PEI。
- PEI中存在一个FvPpi服务，FvPpi有一套标准的服务来访问FV中的段数据。
- FvHob详细说明了FV镜像的基地址和长度，是PEI和DXE传递数据的方式。

3. DXE访问FV

DXE阶段拿到FV信息后会生成一个FVB 协议，在FVB之上生成一个FV 协议。

通过FVB基于块对flash进行读写，可以对variable进行操作。

FV是基础的固件存储的抽象
- 它是只读的，直到读/写DXE驱动程序把它加载起来

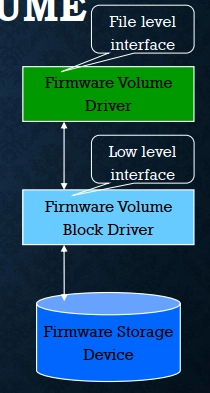

作为分层协议实现
- Firmware Volume protocol 固件卷协议(固件设备格式摘要)
- Firmware Volume Block protocol 固件卷块协议(抽象固件设备硬件和分区)
FFS (Firmware File System)
- Space-optimized binary flat format（空间优化的可执行文件格式）

为什么在DXE阶段引入FVB层的概念？

使得数据存储的介质可变，FV提供给上层类似于文件系统的协议，FVB则负责原始数据块写入。这样在更换了下层介质后，FV层不用进行修改，只需要做FVB的适配即可。

3. code/data 存储模式

目的：改数据和代码互不影响。

EFI支持的文件系统分区
- FAT32。文件系统头包含一个GUID，它描述用于组织固件卷数据的固件文件系统的格式。
- 可插拔的文件系统抽象
FV
- 存储位置和媒介是独立的。（存储的数据可以在其他的存储设备上）
代码和数据的位置不需要在构建时确定
- Dispatcher和BDS可以使用FV、File或network来查找所需的组件
- 可以根据平台需求改变封装
举例：对PCI设备驱动程序的加载可以通过OPTION ROM 网络等方式加载。对开机logo的加载存放在fv中，驱动进行访问加载和显示。

4. EFI IMAGE（PE/COFF）

UEFI Images是UEFI定义的、包含可执行代码的一类文件，最显著的特征是包含一个用来定义这段可执行代码格式的PE/COFF header，这个header定义了Processor Type和Image Type。UEFI OS Loader是一种特殊类型的Application。

一个UEFI Image是通过EFI Boot Service gBS->LoadImage()被加载(Load)并重定位(Relocation)到系统内存中的；通过gBS->StartImage()被调用。

DOS Header
- DOS 签名
COFF Header
- 机器类型: IA32 or X64 or ARM
Optional Header
- Section alignment and file alignment（段对齐和文件对齐）
- Entry point relative address in PE image（入口的相对地址）
- Subsystem: EFI driver/EFI runtime driver/EFI application（子系统）
- Data Directory（数据目录）
  - Debug directory to find the debug PDB file path in .rdata section（调试目录，在.rdata部分找到调试PDB文件路径）
  - Relocation directory to find the relocation data in .reloc section（重定向目录，在.reloc节中找到重定向数据）在将efi加载到内存中，对绝对地址进行重定向。
Section data
- .text: the binary instruction code
- .rdata: the read only data
- .data: the global data
- .rsrc: the resource section to include the additional data
- .reloc: info to reload PE image to the different address

5. EFI OPTIONROM

设备厂商发布设备的UEFI驱动有3种途径：

第一种：与平台BIOS厂商合作，将设备驱动以源码或者二进制的形式包含在UEFI固件中，与UEFI固件一同发布。

第二种：通过UEFI系统分区表（EFI System Partition，ESP）来发布。

第三种：通过PCI Option ROM，将UEFI驱动编译为PCI Option ROM，写入PCI/PCIE板卡设备的存储ROM中，UEFI BIOS将自动加载设备驱动。

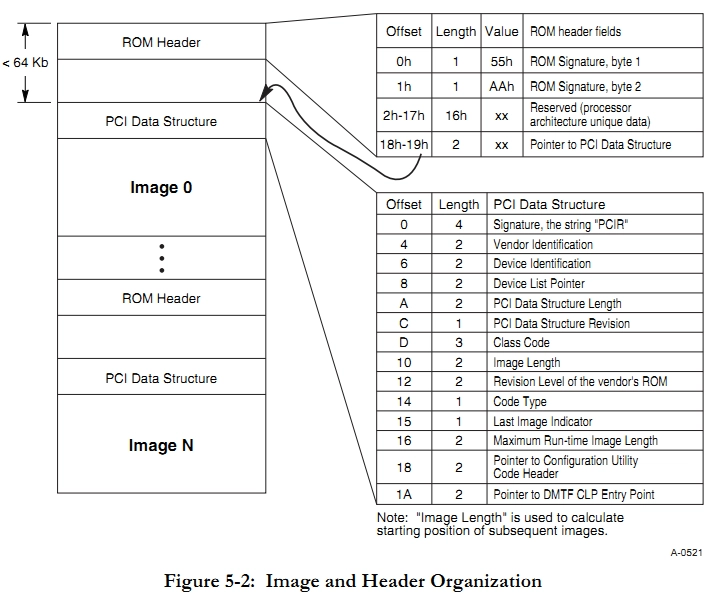

Option ROM的特点和格式：

option ROM是内置在device中的
在UEFI boot的时候被自动加载
EFI Option ROM包含EFI 镜像，作为设备驱动程序
ROM 头有0xEF1作为签名
PCI数据结构包含了设备ID和供应商ID(哪些设备和哪些供应商是支持的)
option rom镜像可能包含不止一个镜像，用来支持不同的平台架构
一般来说，独立的板卡，如网卡、还原卡、物理隔离卡等PCI/PCIE设备，都有自己的ROM芯片，Option Rom代码都存储在ROM芯片中。而板载设备会将Option Rom包在BIOS内以节省成本。
UEFI Option ROM实在Legacy Option ROM上发展而来的，在UEFI规范中，它归类在PCI设备驱动中。UEFI Option ROM需要满足UEFI的规范。
在实际运行中，PCI总线驱动必须扫描所有的PCI设备的Option ROM，以判定是否加载。这项工作发生在爱PCI的枚举阶段，PCI总线驱动会寻找设备分类代码（CodeType）为3且标志位是0xEF1的Option ROM。然后检查EFI镜像头结构的子系统值，如果该值设置为11或12（表示启动时服务驱动或运行时服务驱动），那么PCI总线会把Option ROM加载到内存中，作为PCI设备驱动。

6. variable 存储格式

在UEFI架构下，Variable取代了Legacy下的CMOS的功能，用来存放UUID、Setup等的数据。一种数据存储的方式，储存在NVRAM（flash part）或是Memory里，可在Variable的Attribute里设定。

例如设置开机的启动项，设置开机密码等功能．这部分功能在标准的UEFI中都是使用Variable。

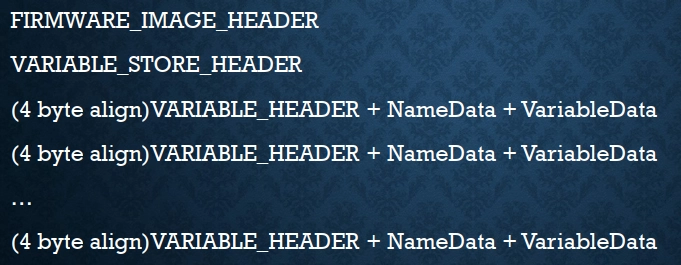

VARIABLE：

Variable Guid

Attribute

c 复制代码

///
/// Attributes of variable.
///
#define EFI_VARIABLE_NON_VOLATILE        0x00000001
#define EFI_VARIABLE_BOOTSERVICE_ACCESS  0x00000002
#define EFI_VARIABLE_RUNTIME_ACCESS      0x00000004

UnicodeNameString
VariableData

SERVICE & ATTRIBUTE:

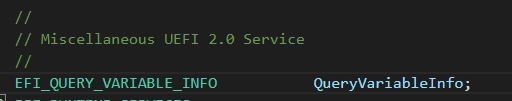

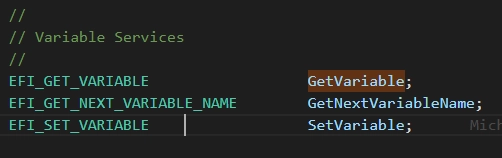

Variable Service 是由Runtime Service Table所提供。

Read Variable（PEI阶段是只读的）
- PEI: ReadOnlyVariable2Ppi
- DXE:VariableArchProtocol
Set Variable（只能在DXE（比较后面的时间）和RT阶段修改）
- DXE VariableWriteArchProtocol is ready（在这个协议ready之后才可写，之前是只读的）
- EFI_VARIABLE_NON_VOLATILE: Volatile variable doesn't require this attribute.
- EFI_VARIABLE_BOOTSERVICE_ACCESS: boot time only variable.
- EFI_VARIABLE_RUNTIME_ACCESS: OS runtime访问变量
Variable Reclaim(变量回收)
- variable写在flash中时。由于flash介质的特性（修改数据需要先擦除再重写，而擦除需要擦除整个块），所以flash上修改数据会重新写数据然后把之前的标注为delete。relaim就是把有效的数据保存然后擦除flash，再把有效数据写回flash。在variable写的比较多的时候就可能会触发此操作。
