简介

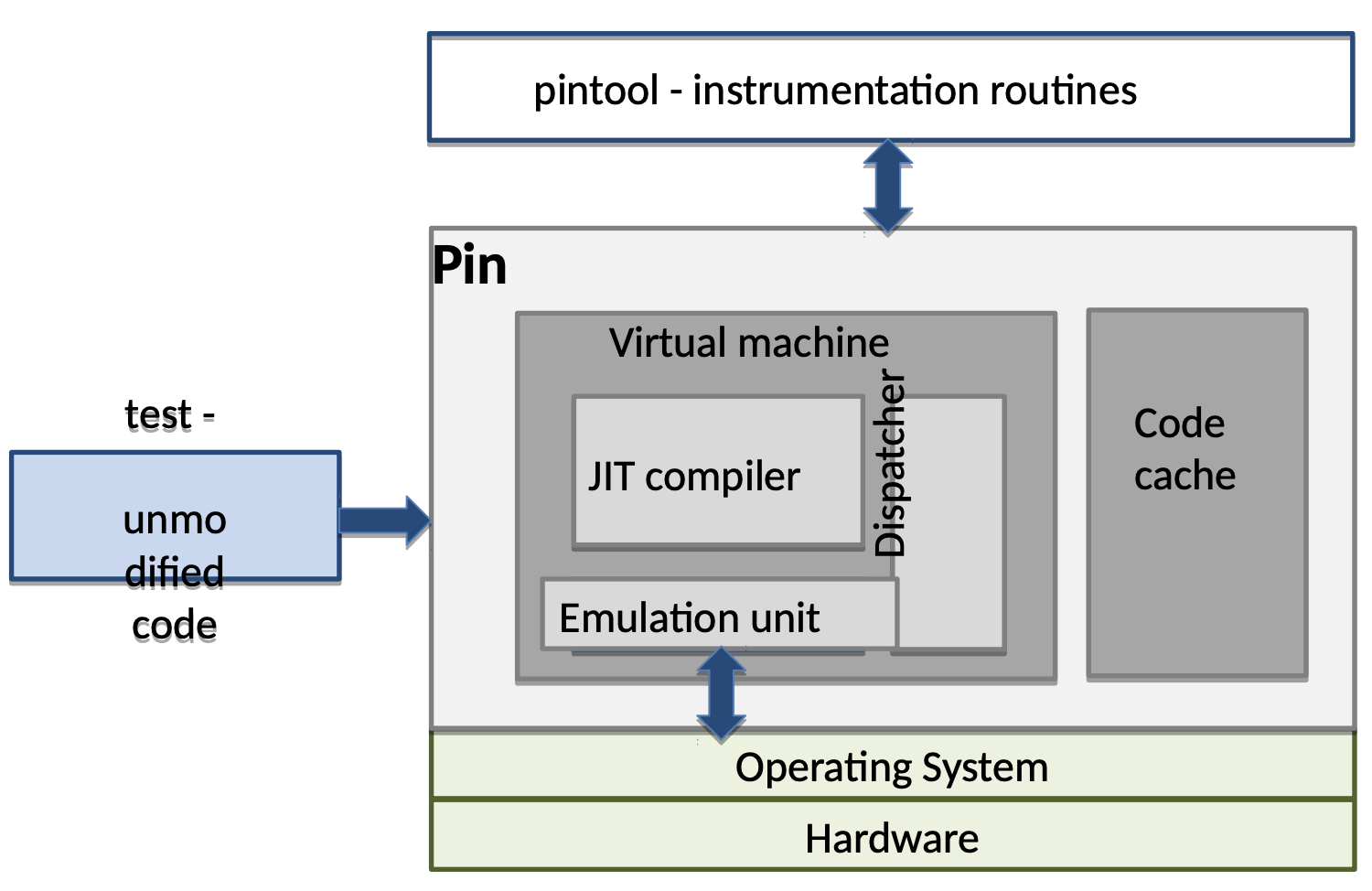

Pin 是 Intel 开发的一款动态二进制插桩分析框架，支持多平台。它提供了一套强大的 API，允许用户在二进制代码的执行过程中插入自定义的监控代码（如数据流跟踪、程序行为分析等）。动态二进制插桩（Dynamic Binary Instrumentation，DBI）指的是：不需要修改源代码，就可以在二进制文件的任意位置插入任意的代码，以便于分析程序的行为。

Pintool 是基于 Pin 框架开发的工具，主要用于程序分析、调试和安全研究等领域。Pintool 利用 Pin 提供的强大 API，可以对已经编译好的二进制程序进行动态插桩，不需要访问源代码。它允许你在程序的任意位置插入自定义的 C/C++ 代码，从而对程序行为进行分析和修改。

环境搭建

下载

下载相应系统的 Pin：Pin - A Dynamic Binary Instrumentation Tool

构建

将下载解压后的 Pin 目录放入下载的 pintool 目录中。

shell 复制代码

cd  pin-pin-external-3.31-gcc-linux/source/tools/ManualExamles
make obj-intel64/inscount0.so
make obj-ia32/inscount0.so TARGET=ia32

Pin 基础使用

pin -t your_pintool -- your_binary <arg>

Pintool

Pintool 是通过 Pin 的 API 接口来开发的工具，在pin\source\toolsManualExamples目录中已经内置了很多 Pintool。

一个 Pintool 的基本结构：

c 复制代码

#include "pin.H"           // PIN API 头文件
#include <iostream>
#include <fstream>

// 输出文件句柄（可选）
std::ofstream outfile;

// === 插桩回调函数 ===
// 每条指令前调用的函数
VOID Instruction(INS ins, VOID *v) {
    // 插入在指令执行前调用的函数
    INS_InsertCall(ins, IPOINT_BEFORE, (AFUNPTR)+[] (ADDRINT ip) {
        outfile << "Instruction at address: 0x" << std::hex << ip << "\n";
    }, IARG_INST_PTR, IARG_END);
}

// === 程序结束时调用的函数 ===
VOID Fini(INT32 code, VOID *v) {
    outfile << "Program finished with exit code: " << code << "\n";
    outfile.close();
}

// === 初始化函数 ===
INT32 Usage() {
    std::cerr << "This Pintool logs instruction addresses.\n";
    return -1;
}

// === 主函数 ===
int main(int argc, char *argv[]) {
    // 初始化 Pin
    if (PIN_Init(argc, argv)) return Usage();

    // 打开输出文件
    outfile.open("ins.log");

    // 注册插桩函数
    INS_AddInstrumentFunction(Instruction, 0);

    // 注册程序退出时回调
    PIN_AddFiniFunction(Fini, 0);

    // 启动被测程序
    PIN_StartProgram();  // 不会返回

    return 0;
}

编译：

shell 复制代码

g++ -Wall -Werror -fPIC -shared -o pintool.so pintool.cpp -I$PIN_ROOT/source/include -I$PIN_ROOT/source/include/pin -pthread -ldl

插桩模式

在使用 Intel Pin 开发 Pintool 时，插桩模式是指你选择 "在哪些粒度点" 插入你自定义分析逻辑的方式。Pin 提供了多种插桩模式，常见的有以下几类：

插桩粒度	API	执行时机
指令级插桩（instruction）	`INS_AddInstrumenFunction`	执行一条新指令
轨迹级插桩（trace）	`TRACE_AddInstrumenFunction`	执行一个新trace
镜像级插桩（image）	`IMG_AddInstrumenFunction`	加载新镜像时
函数级插桩（routime）	`RTN_AddInstrumenFunction`	执行一个新函数时

在各种粒度的插桩函数调用时，可以在代码中添加自己的处理函数程序被加载后，在被插桩的代码运行时，自己添加的函数会被调用。

Instruction

指令集插桩的对象就是所有指令，适用于需要细粒度跟踪指令执行的场景，缺点是开销大效率会比较低。

cpp 复制代码

#include "pin.H"
#include <iostream>
using std::cout;

VOID Instruction(INS ins, VOID *v) {
    // 为每条指令插入回调：打印地址
    INS_InsertCall(ins, IPOINT_BEFORE, (AFUNPTR)+[] (ADDRINT addr) {
        cout << "[INS] Executing instruction at: 0x" << std::hex << addr << "\n";
    }, IARG_INST_PTR, IARG_END);
}

int main(int argc, char *argv[]) {
    if (PIN_Init(argc, argv)) return 1;

    INS_AddInstrumentFunction(Instruction, 0);
    PIN_StartProgram();
    return 0;
}

Trace

快速插桩每个基本块，适用于需要跟踪程序执行路径或热点代码块。

cpp 复制代码

#include "pin.H"
#include <iostream>
using std::cout;

VOID Trace(TRACE trace, VOID *v) {
    // 遍历 Trace 中的每个基本块
    for (BBL bbl = TRACE_BblHead(trace); BBL_Valid(bbl); bbl = BBL_Next(bbl)) {
        // 为每个基本块插入执行回调
        BBL_InsertCall(bbl, IPOINT_ANYWHERE, (AFUNPTR)+[] () {
            cout << "[TRACE] Executing a basic block\n";
        }, IARG_END);
    }
}

int main(int argc, char *argv[]) {
    if (PIN_Init(argc, argv)) return 1;

    TRACE_AddInstrumentFunction(Trace, 0);
    PIN_StartProgram();
    return 0;
}


程序加载模块时触发，比如主程序、动态库加载。适用于做模块初始化，符号解析等。

cpp 复制代码

#include "pin.H"
#include <iostream>
using std::string;
using std::cout;

VOID Image(IMG img, VOID *v) {
    cout << "[IMG] Loaded image: " << IMG_Name(img) << "\n";
}

int main(int argc, char *argv[]) {
    if (PIN_Init(argc, argv)) return 1;

    IMG_AddInstrumentFunction(Image, 0);
    PIN_InitSymbols();  // 启用符号支持
    PIN_StartProgram();
    return 0;
}

Routine

在函数入口或出口插桩，监控函数调用行为。适用于分析函数参数、返回值，做函数调用跟踪。

cpp 复制代码

#include "pin.H"
#include <iostream>
using std::string;
using std::cout;

VOID Routine(RTN rtn, VOID *v) {
    string name = RTN_Name(rtn);
    if (name == "malloc") {
        RTN_Open(rtn);
        // 在 malloc 调用前插入
        RTN_InsertCall(rtn, IPOINT_BEFORE, (AFUNPTR)+[] (size_t size) {
            cout << "[RTN] malloc called with size: " << size << "\n";
        }, IARG_FUNCARG_ENTRYPOINT_VALUE, 0, IARG_END);
        RTN_Close(rtn);
    }
}

int main(int argc, char *argv[]) {
    if (PIN_Init(argc, argv)) return 1;

    PIN_InitSymbols(); // 解析函数名所需
    RTN_AddInstrumentFunction(Routine, 0);
    PIN_StartProgram();
    return 0;
}

sde

sde 基于 Pin 和 xed，在 pin 插桩分析的基础上多了仿真的功能，可以在特定指令集架构上运行给定程序并捕获各种性能详细信息，可以供开发人员提前熟悉和探索即将推出的新指令集，为在软件中使用新指令集做准备。供开发人员

功能	命令示例	含义
指令计数	`sde -icount -- ./a.out`	统计程序执行的总指令数
热点函数分析	`sde -top_blocks -- ./a.out`	统计最常执行的函数/地址
混合类型分布	`sde -mix -- ./a.out`	分析每种指令类型执行的比例
新指令支持测试	`sde -avx512 -- ./avx512_test`	在旧机器上测试 AVX-512 程序
