AS24841 2.7-24V输入,内置MOS,输出电流1A,输出电压21V,带PWM调光

1、方案名称:AS24841 2.7-24V输入,内置MOS,输出电流1A,输出电压21V,带PWM调光

2、品牌:紫源微(Zymicro)

3、描述:AS24841是一款升压转换器,设计用于从单节锂离子电池驱动多达7个系列白光LED。AS24841采用电流模式,固定频率架构来调节LED电流,该电流通过外部电流检测电阻测量。200mV反馈电压低,降低了功率损耗,提高了效率。

AS24841包括欠压锁定,限流和热过载保护,防止在输出过载的情况下损坏。

优化后的工作频率可以满足LC滤波器值小、工作电流小的要求,同时效率高。内置软启动功能,减少浪涌电流。小封装类型为节省PCB空间和总BOM成本提供了最佳解决方案。

4、方案特色:

• 效率高:高达90%

• 1.2MHz恒频操作

• 集成内部功率MOSFET

• 驱动多达7系列WLED

• 低200mV反馈电压

• 软启动/宽频率范围调光

• UVLO,热关闭

• 内部限流

• 过电压保护

• 小型LC滤波器

• 最小化外部组件

• <1µA关机电流

• SOT23-6封装

5、应用领域:

• 相机闪光灯白光LED

• 手机,智能手机LED背光

• PDA LED背光

• 数码相机

• 摄像机

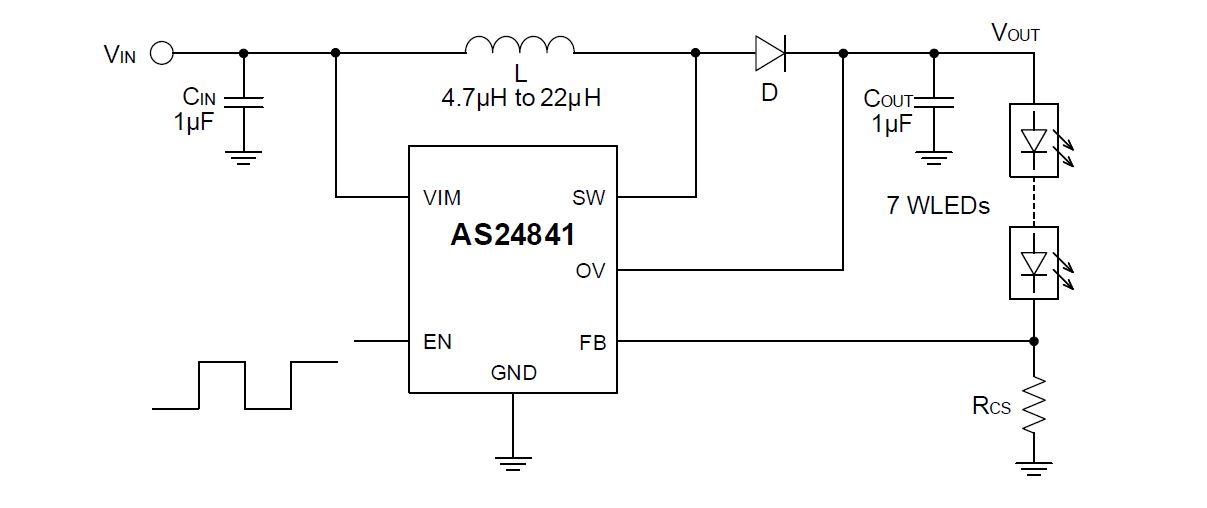

6、应用原理图:
