温度保险丝
介绍
温度保险丝 ，学名热熔断体、温度熔断器 ，属于一次性不可逆过热保护元器件 。
区别于可重复使用的温度开关：动作后永久断路、不可自动复位、不可修复、一次性报废 。
原理：利用内部低熔点合金/热敏化学材料，当环境温度达到额定熔断温度 时，内部材料熔化断裂，永久切断电路，防止设备过热起火、烧毁、热失控，是电器最后一道安全防线 。
纯无源机械结构、无需供电、无需电路驱动、成本极低、安规强制标配。
工作原理
- 正常常温：内部低温易熔合金珠/热敏树脂固态锁紧导电结构，电路正常导通；
- 异常升温：设备过热、堵转、干烧、散热失效，温度持续升高；
- 达到额定熔断温度：内部易熔材料瞬间熔化、收缩、断裂；
- 永久断路：内部弹簧分离两极，形成永久开路，设备彻底断电，杜绝反复通电引发火灾；
核心关键：只防超温，不防过流（过流保护靠电流保险丝）。
核心参数 + 对应单位
- 温度参数
- 额定熔断温度：℃（关键参数，达到此温度永久断开）
- 最高极限耐温：℃（短时可承受峰值温度）
- 温度公差：±℃（动作误差范围）
- 电气参数
- 额定工作电压：V（AC/DC）
- 额定保持电流：A（长期正常工作电流）
- 额定熔断电流：A（故障熔断分断能力）
- 绝缘耐压：V
- 工频耐压：kV
- 物理/环境参数
- 允许工作环境温度：℃
- 外壳材质：阻燃等级（V0）
- 导线规格、外形尺寸：mm
常用专业名词解释
- 额定熔断温度（Tc）
核心参数，温度上升到该数值，保险丝必须可靠熔断，选型第一依据。 - 维持电流
温度保险丝长期连续工作、不发热、不误断的安全电流。 - 分断容量
超温熔断瞬间，能安全切断的最大电流，防止炸裂、拉弧。 - 不动作温度
设备正常最高工作温度，低于此值，温度保险丝绝对不熔断。 - 热衰减
长期高温老化后，熔断温度轻微偏移下降，属于正常老化。 - 阻燃外壳
陶瓷/阻燃塑料外壳，熔断时不起火、不炸裂，符合安规。 - 一次性不可逆
熔断后内部结构永久损坏，无法回弹、无法维修、只能更换。 - 无感温差
紧贴发热源安装才能精准测温，悬空安装会导致保护失效。 - 电流保险丝
区别：管保险丝，过流熔断 ；温度保险丝：过热熔断。 - 双重保护
设备同时加装：电流保险丝+温度保险丝，过流、过热双重防护。
主要作用与核心功能
- 终极过热防火保护（核心）
设备干烧、温控器失灵、加热件失控、散热失效时，强制永久断电，杜绝起火。 - 故障隔离
元器件老化、卡死、短路发热，切断主回路，避免连锁烧毁。 - 安规强制防护
小家电、加热电器、电机类产品，国家安规强制要求标配。 - 局部单点控温防护
针对加热管、线圈、马达、发热模组定点测温保护。 - 低成本安全兜底
结构简单、价格极低，作为所有发热设备最后一道安全屏障。
主要应用场景
1. 家用加热电器（用量最大）
电水壶、电饭煲、电压力锅、电热毯、电暖器、吹风机、卷发棒、饮水机、豆浆机、烤箱。
2. 电机与旋转类设备
洗衣机电机、风扇马达、油烟机电机、水泵、压缩机绕组过热保护。
3. 电源与锂电设备
开关电源、充电器、适配器、锂电池组、储能电池、移动电源。
4. 厨卫与大功率设备
热水器、集成灶、取暖设备、工业小型加热模组。
5. 工业与车载
小型工控加热模块、车载电器、新能源辅助加热部件。
温度保险丝 三大同类元件区分（重点）
- 温度保险丝（热熔断体）
一次性、永久断路、只防高温、不可复位 → 安全兜底。 - 温度开关（热保护器）
可反复通断、自动/手动复位、循环温控+保护 → 日常控温。 - 电流保险丝（管熔丝）
只防过流、短路，不感应温度 → 电流过载保护。
实际电器标配：电流保险丝 + 温度保险丝 双保险。
优缺点
优点
- 纯机械无源、无需供电、永不误触发；
- 熔断动作可靠、断路彻底，防火效果极强；
- 体积小、安装方便、价格极低、全品类通用；
- 绝缘阻燃、耐高温、抗老化、安规认证齐全；
- 无功耗、无电磁干扰、适合长期连续工作。
缺点
- 一次性使用，熔断必须更换元器件；
- 只感应温度，无法保护短路、过流故障；
- 安装要求高，必须紧贴发热源，否则测温失效；
- 不可调节温度，固定阈值，只能选型匹配。
分类
1. 按内部熔断材质分类（核心分类）
- 合金型温度保险丝（金属易熔式）
主流常用款，内部低温合金熔丝，熔断稳定、精度高、耐电流好；
广泛用于家电、电机、加热电器。 - 有机化学型温度保险丝（热敏树脂）
耐高温、耐老化、温漂小，适合高温长时间工作设备，高端电器多用。
2. 按外形结构分类
- 圆柱轴向引线式：两头出线，直插焊接，最通用；
- 方块塑封式：绝缘性强、体积小，电源、适配器内置；
- 陶瓷外壳式：耐高温、阻燃、防爆，大功率加热设备；
- 贴片微型式：小尺寸，锂电、小型数码设备。
3. 按电气适用类型
- AC交流型：家用220V市电电器专用；
- DC直流型：电池、充电桩、低压工控、数码产品；
- 高低压通用型。
4. 按安装方式
引线焊接式、卡扣固定式、抱箍贴壁式、套管包裹式。
5. 按使用温度等级
低温款（60--100℃）、中温款（105--150℃）、高温款（160--250℃）

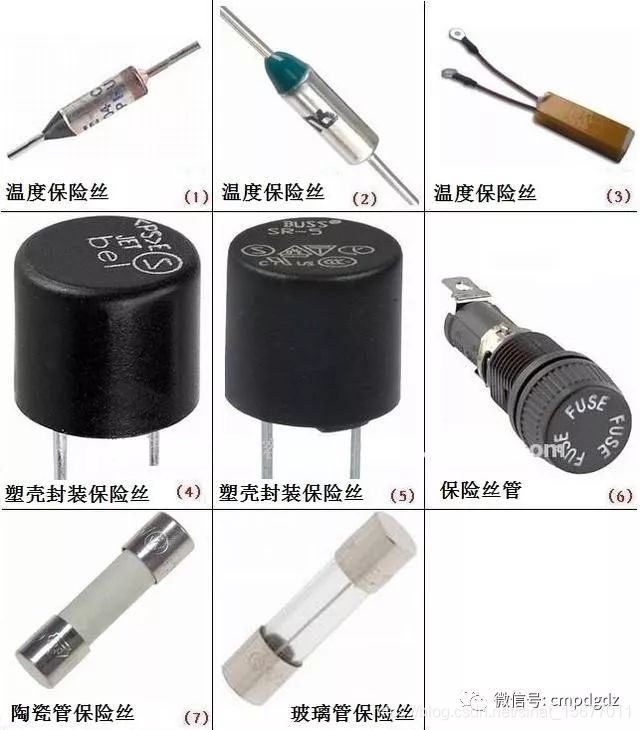

示例图
注：图片来源
