STM32系统时钟由72M修改为36M验证示例

一、RCC STM32时钟系统部分库函数介绍

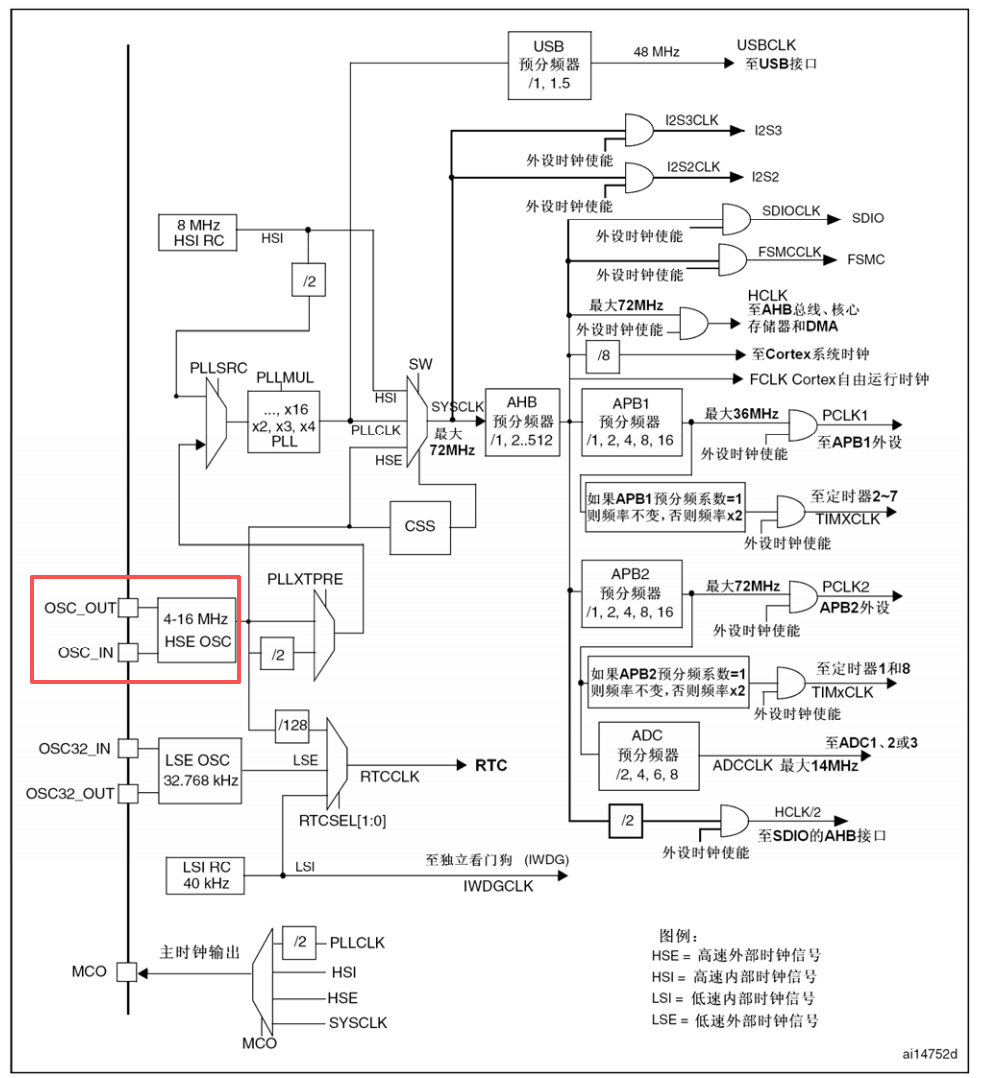

外部高速晶振，外部晶振可以设计为4~16M(开发板设计的是8M):

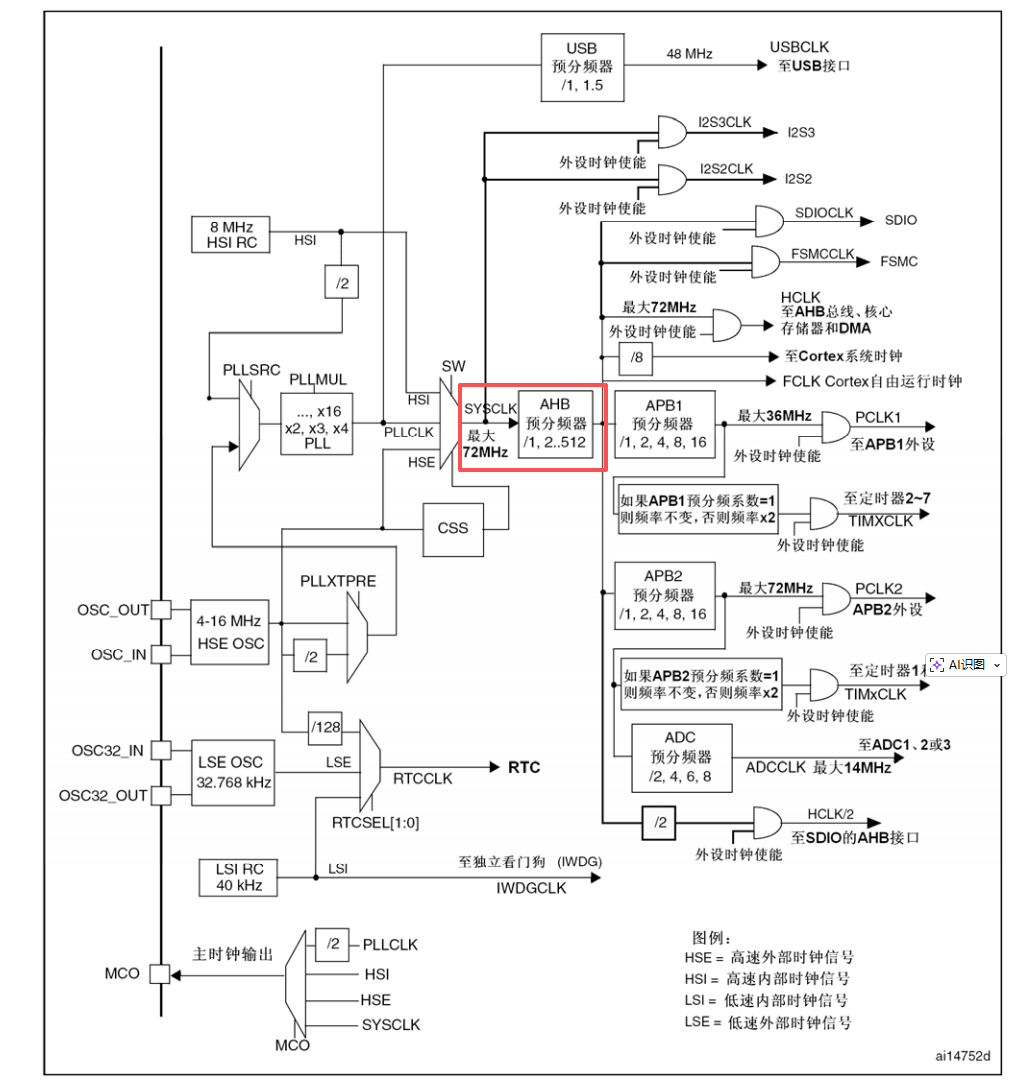

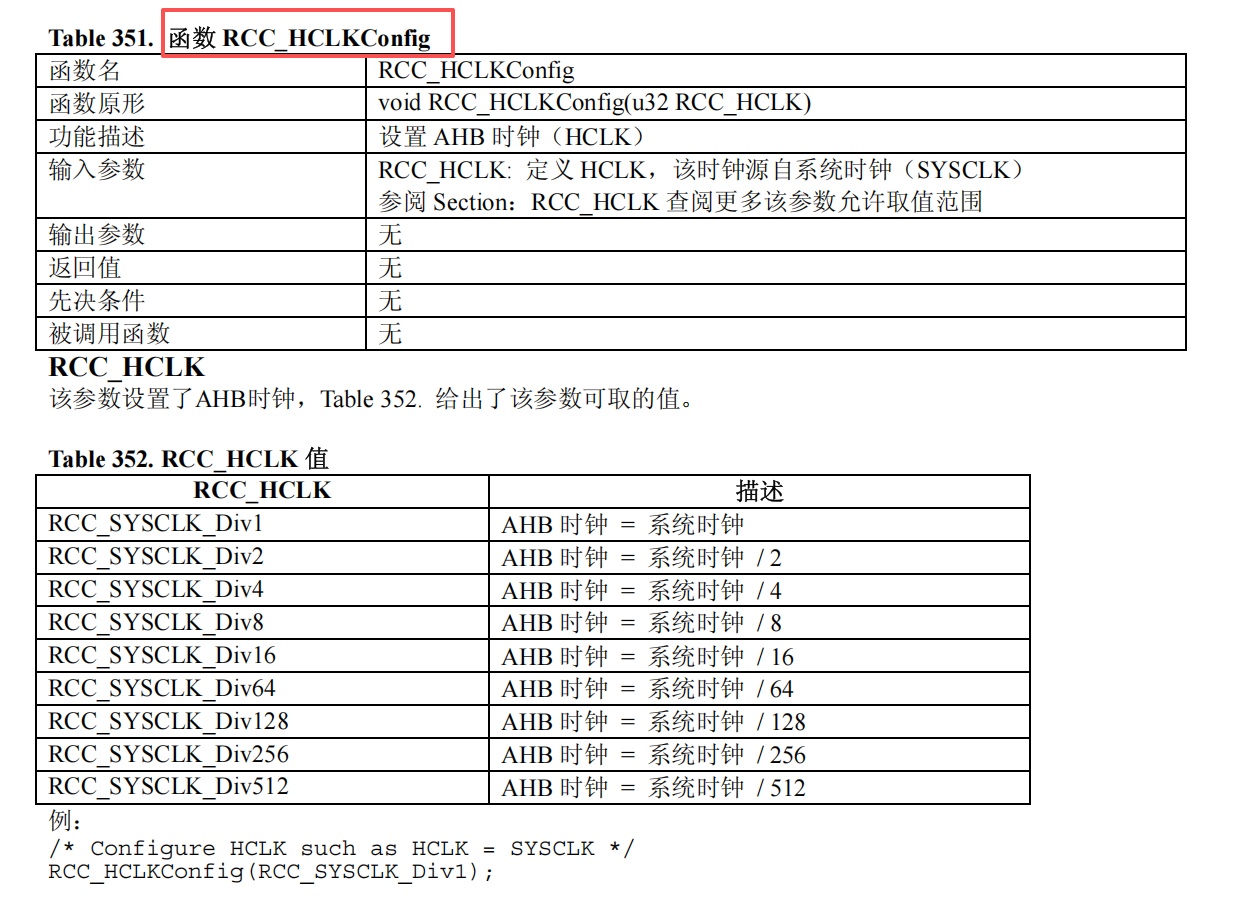

2.HCLK即AHB时钟，HCLK来源于SYSCLK系统时钟的分频：

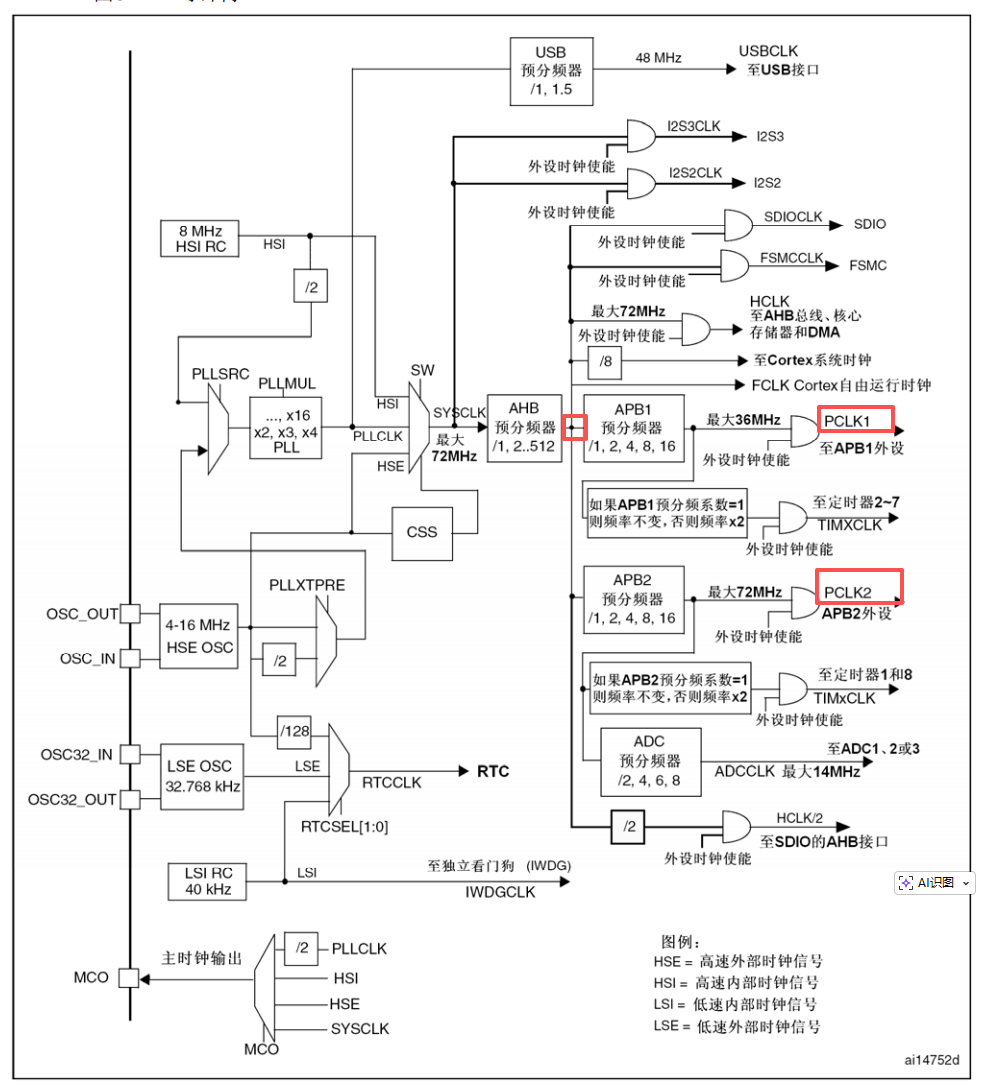

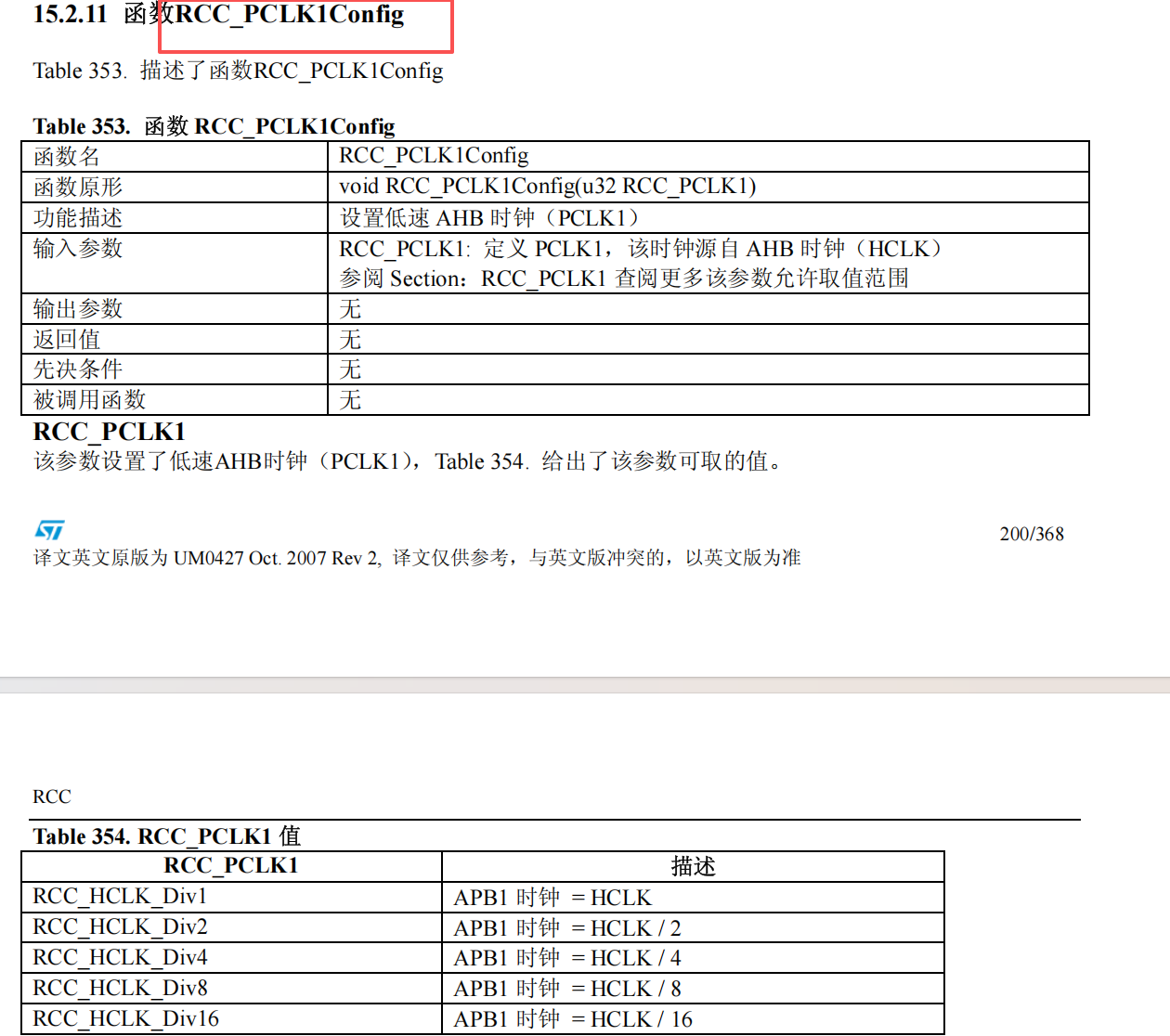

3.PCLK1即APB1总线时钟，来源于HCLK的分频：

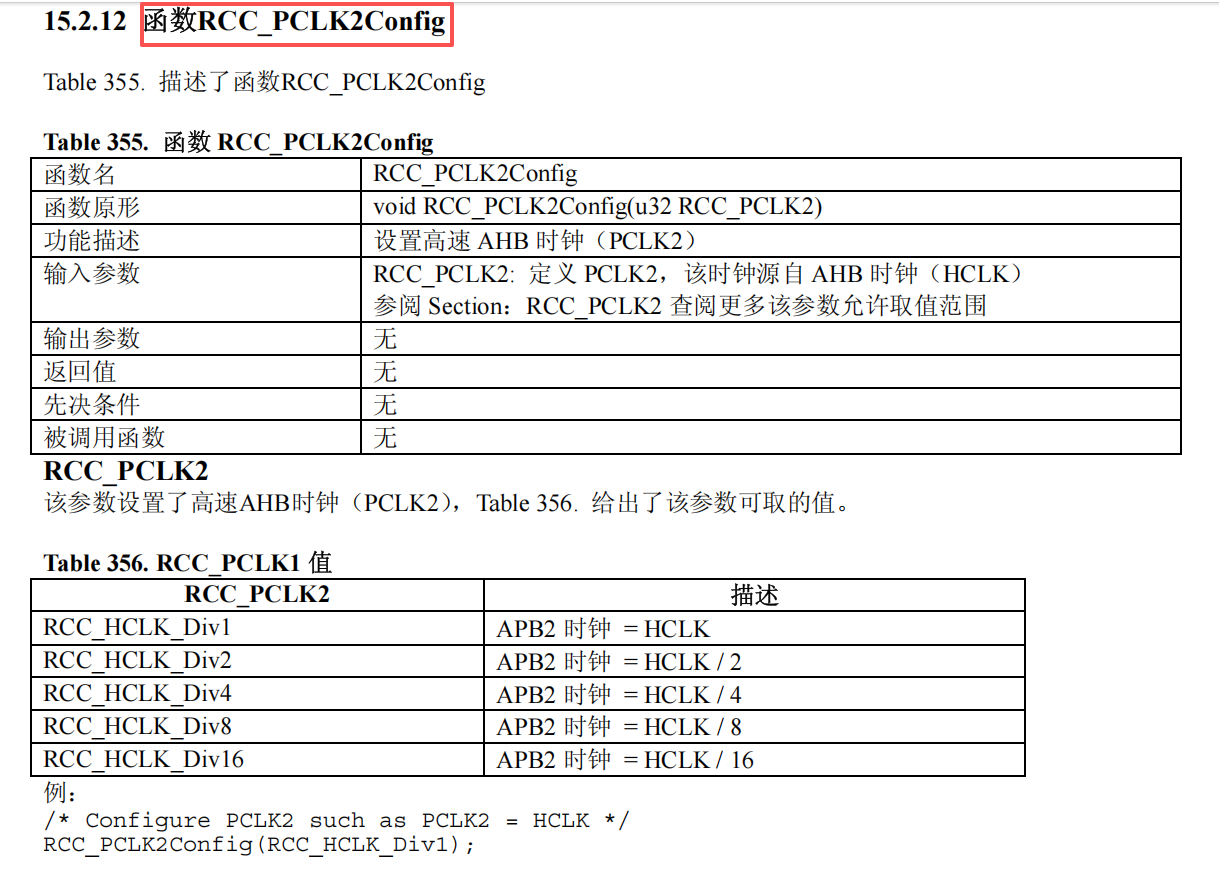

4.PCLK2即APB2总线时钟，也来源于HCLK的分频：

如图：

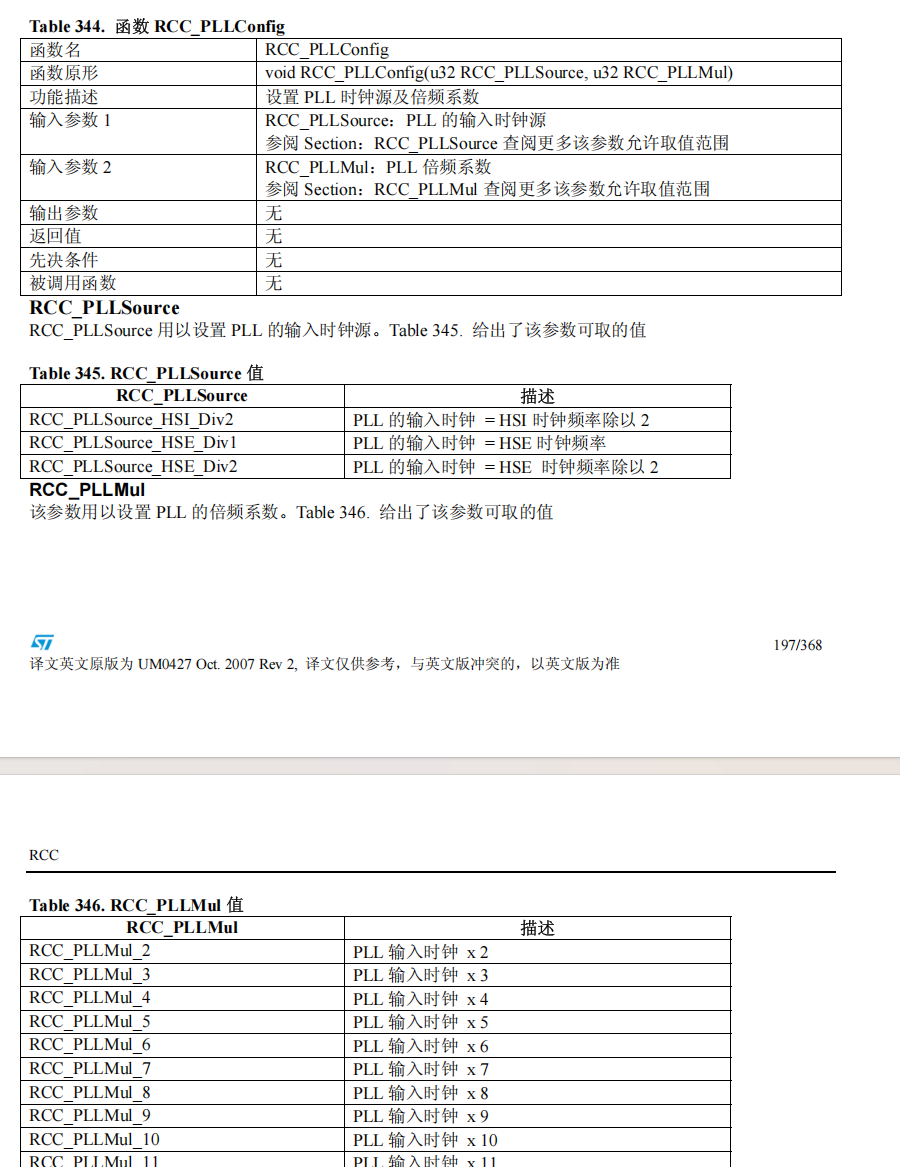

5.选择PLL时钟源即倍频系数，得到PLLCLK：

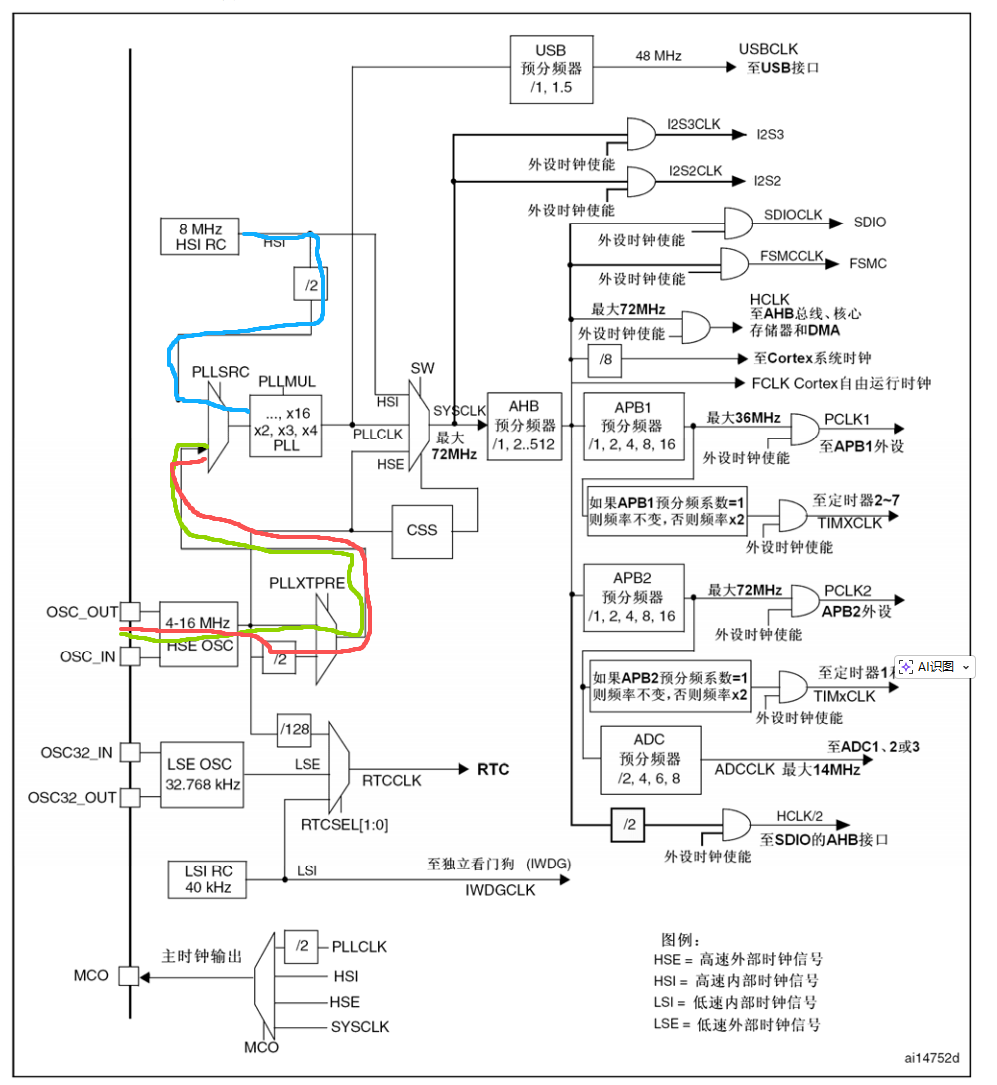

如下图所示，PLL的时钟源头有3条，内部高速时钟2分频、外部高速时钟、外部高速时钟2分频：

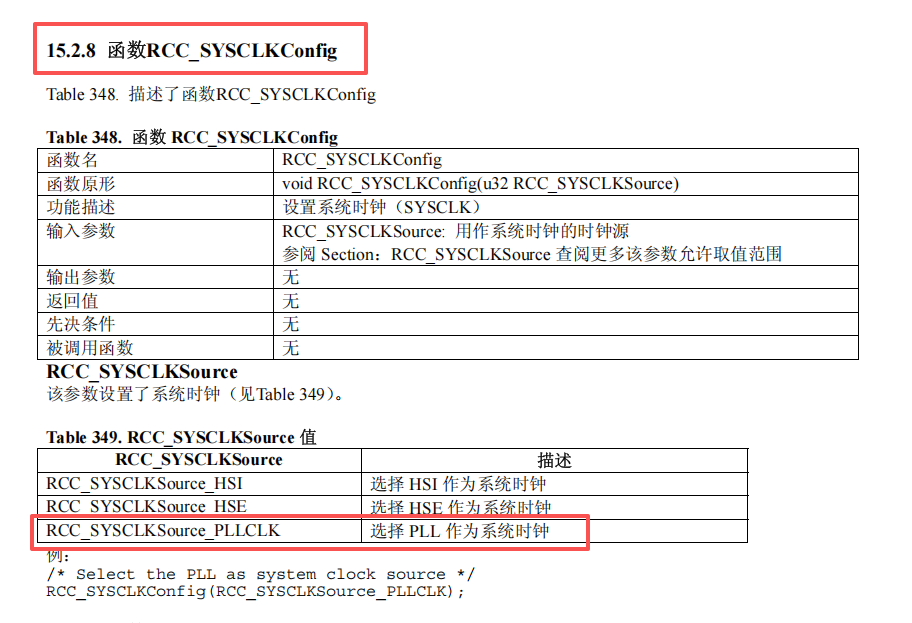

6.从图中很容易看出，系统时钟源可来自内部高速时钟、外部高速时钟、PLLCLK:

二、修改STM32系统时钟

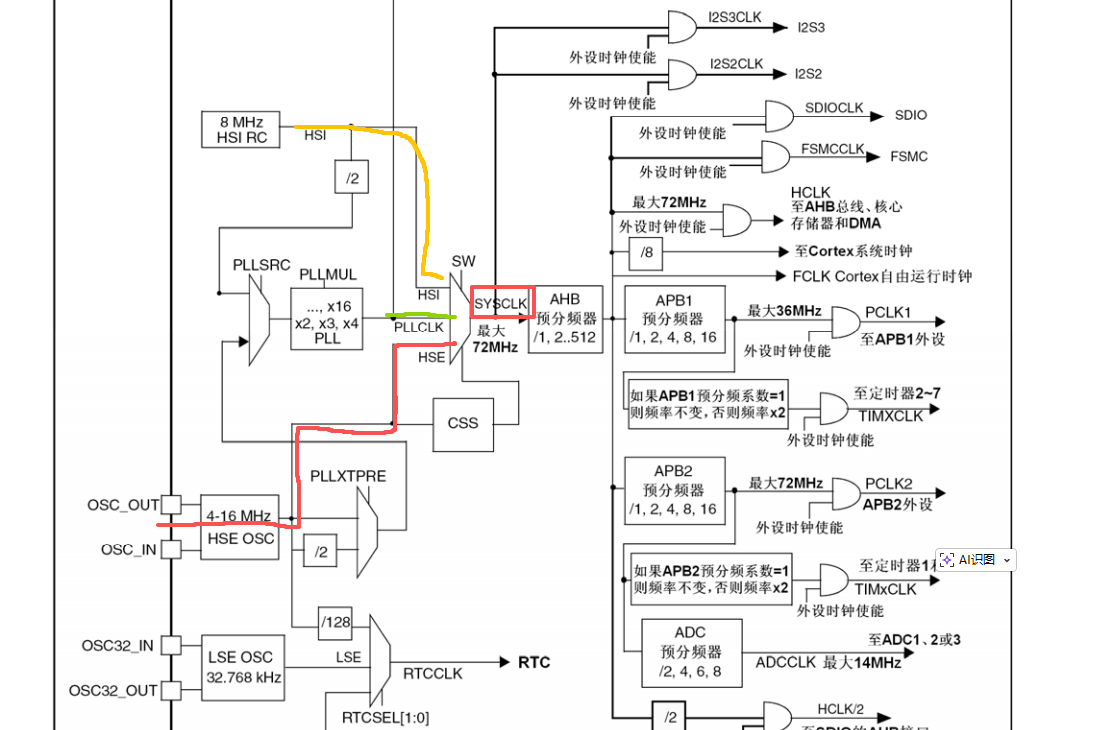

STM32默认系统时钟是72M,这里修改为36M并验证,对应框图如下：

主要修改为mian.c

复制代码

#include "stm32f10x.h"  //包含必要头文件

#include "led.h"

//这里不用定义SystemInit函数，是因为在system_stm32f10x.c中已有实现

void delay(unsigned int i)
{
	while(i--);
}

/*******************************************************************************
* 函 数 名         : RCC_HSE_Config
* 函数功能		     : 自定义系统时钟，可以通过修改PLL时钟源和倍频系数实现时钟调整
* 输    入         : div：RCC_PLLSource_HSE_Div1、RCC_PLLSource_HSE_Div2、RCC_PLLSource_HSI_Div2
					           pllm：RCC_PLLMul_2 - RCC_PLLMul_16 2到16倍频
* 输    出         : 无
*******************************************************************************/
void RCC_HSE_Config(u32 div,u32 pllm) //配置STM32时钟系统
{
	RCC_DeInit(); //将外设RCC寄存器重设为缺省值，即重置RCC相关寄存器

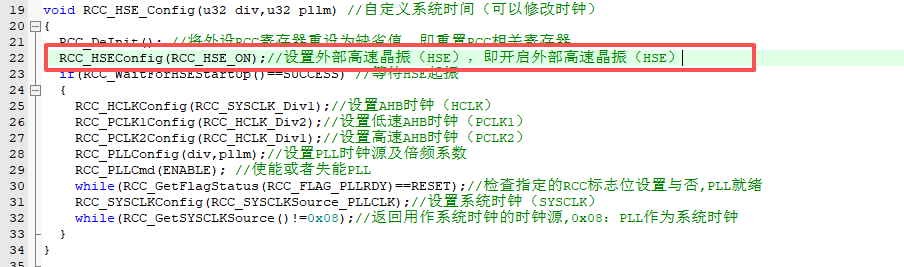

	RCC_HSEConfig(RCC_HSE_ON);//设置外部高速晶振（HSE），即开启外部高速晶振（HSE）
	if(RCC_WaitForHSEStartUp() == SUCCESS) //等待HSE外部高速时钟起振
	{
		RCC_HCLKConfig(RCC_SYSCLK_Div1);//设置AHB时钟（HCLK），这里为系统时钟1分频得到
		RCC_PCLK1Config(RCC_HCLK_Div2);//设置低速AHB时钟（PCLK1），APB1总线时钟为AHB时钟2分频得到
		RCC_PCLK2Config(RCC_HCLK_Div1);//设置高速AHB时钟（PCLK2），APB2总线时钟为AHB时钟1分频得到
		RCC_PLLConfig(div,pllm);//设置PLL时钟源及倍频系数
		RCC_PLLCmd(ENABLE); //使能或者失能PLL
		while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);//检查指定的RCC标志位设置与否,PLL就绪
		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//设置系统时钟（SYSCLK）
		while(RCC_GetSYSCLKSource() != 0x08);//返回用作系统时钟的时钟源,0x08：PLL作为系统时钟
	}
}

int main()
{
#if 0
  RCC_HSE_Config(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9); //72M
#else
	RCC_HSE_Config(RCC_PLLSource_HSE_Div2, RCC_PLLMul_9); //36M 相比72M,LED闪烁明显变慢
#endif
	Led_Init();
	while(1)
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_4); //点亮
		delay(0xFFFFF);
		GPIO_SetBits(GPIOC, GPIO_Pin_4); //熄灭
		delay(0xFFFFF);
	}
}

led.h

复制代码

#ifndef __LED_H
#define __LED_H

#include "stm32f10x.h"

void Led_Init(void);

#endif

led.c

复制代码

#include "led.h"

/*******************************************************************************
* 函 数 名         : Led_Init
* 函数功能		     : LED初始化函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Led_Init()
{
	GPIO_InitTypeDef MY_GPIO_Init;//定义结构体变量

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	MY_GPIO_Init.GPIO_Pin = GPIO_Pin_4; //PC4
	MY_GPIO_Init.GPIO_Mode = GPIO_Mode_Out_PP; //设置推挽输出模式
	MY_GPIO_Init.GPIO_Speed = GPIO_Speed_50MHz; //设置传输速率
	GPIO_Init(GPIOC, &MY_GPIO_Init);

	GPIO_SetBits(GPIOC, GPIO_Pin_4);   //熄灭LED5
}

编译烧录验证，修改为36M后，LED闪烁明显变慢。
