借Polar IOTS一道困难挑战题简单入门蓝牙流量分析

refer：
https://bbs.kanxue.com/thread-290292.htm

https://www.cnblogs.com/iini/p/8969828.html

前言

前段时间光荣获得与中原工学院Drops攻防实验室交流的机会，打算分享一道IOT方面的知识，冥思苦想讲什么好的时候，这道题如同惊蛰的雷声夜幕的闪电一般进入了我的脑海，于是打算借助这道题抛砖引玉一下，分享下本人对IOT考题（目前我接触的）对蓝牙流量的一点分析思路，同时也涉及了一点点的小程序逆向。

蓝牙流量介绍

蓝牙（重点是 BLE）就是一种短距离无线通信协议，通过广播发现设备，再建立连接，通过"读写属性"的方式传数据。

蓝牙的来历

"蓝牙"（Bluetooth）一词取自一千多年前丹麦国王哈拉尔的名字Harald Bluetooth。传说这位国王特别喜欢吃蓝莓，吃到牙齿都变成蓝色了，因而当时的欧洲人民称这位国王的牙齿为蓝牙。

1998年爱立信联合5家厂商联合宣布一种短距离无线通信新技术。由于是这几家大公司一起合作制定的技术，与哈拉尔统一挪威与丹麦的经历类似，所以这项新技术便以"蓝牙"命名。

蓝牙和BLE

蓝牙通常是指在两个电子设备之间无线传输数据的技术。

随着物联网的发展，经典蓝牙太"重"，它在小型终端设备中的实施将占用更多的电量和系统资源。

因此，蓝牙4.0标准引入了低功耗蓝牙（Bluetooth Low Energy，BLE），这个蓝牙技术是专门针对系统资源、电量有限的智能设备的。

BLE具有极其省电，连接速度快的特点，在日常生活里汽车的无钥匙进入、智能手表、智能灯泡、智能门锁、体脂秤、Apple AirTag等等很多很多都是使用BLE进行通信的。

BLE 就是一种"省电版蓝牙"，适合设备间频繁但数据量很小的通信。而且它的协议也更加简单。

蓝牙通信流程（了解即可）

从机 (Peripheral)： 处于**广播状态 (Advertising)**。它会不断向空气中发送 ADV_IND（通用广播数据包），大喊："我叫小米手环，我的 MAC 地址是 XX:XX，谁来连我！"

主机 (Central)： 处于**扫描状态 (Scanning)**。手机默默监听空气中的广播包。

第一步：从机发送广播，主机进行扫描

比如，从机会不断发类似这样的信息：

|-----------------------------------------------------------------------------|
| 我在这里我的设备名是 xxx 我的 MAC 地址是 xx:xx:xx:xx:xx:xx 我可能提供某些服务 UUID 你可以来连接我 |

这一步叫 Advertising，也就是广播。

广播包里可能包含：

|-----------------------------------------------------------------|
| 设备地址设备名称厂商数据 Manufacturer Data 服务 UUID 广播类型信号强度 RSSI |

比如你在手机蓝牙列表里看到一个设备名，本质上就是手机扫描到了它的广播。

在流量分析里，广播很重要，因为有些 CTF 或 IoT 设备会直接把关键信息放在广播里，比如：

|---------------------------------------|
| flag token 设备序列号加密参数自定义厂商数据 |

所以分析 BLE 流量时，第一步往往不是看连接数据，而是先看广播包里有没有有价值的信息。

流程是：

|------------------------------------------------------------|
| 外设：我在这，我叫 SmartLock 手机：我扫描到了 SmartLock 手机：我要不要连接它？ |

扫描分两种理解：

第一种是被动扫描。手机只是听广播，不主动问更多信息。

第二种是主动扫描。手机听到广播后，还会发一个 Scan Request，设备再回一个 Scan Response。Scan Response 里面可能有更多数据，比如完整设备名、更多 UUID、厂商字段等。

所以抓 BLE 广播时，不只要看 Advertising Packet，也要注意 Scan Response。

三、建立连接 Connect：手机说"我要和你单独通信"

如果手机决定连接某个 BLE 设备，它会发起连接请求。

这一步可以理解成：

|----------------------------------------|
| 手机：我要连接你设备：可以双方：之后我们换到数据信道通信 |

连接建立之后，设备就不再只是广播了，而是和手机之间进入一对一通信。

连接请求里会包含一些重要参数，比如：

|-----------------------------------------------------|
| 连接间隔跳频参数访问地址 Access Address CRC 初始化值信道映射 |

信道是什么？

BLE 使用 40 个物理信道。

其中：

|--------------------------|
| 3 个广播信道 37 个数据信道 |

广播信道是固定的：

|------------------|
| 37 38 39 |

注意这里的 37、38、39 是 BLE 的信道编号，不是"37 个数据信道"的意思。

广播阶段，设备会在这 3 个固定广播信道上发包。所以 sniffer 很容易监听广播，因为只要盯住这几个固定信道，就能看到附近设备的广播。

但是建立连接之后，双方会进入 37 个数据信道，并且不断跳频。

也就是说，数据通信不是一直在一个频点上发，而是类似这样：

|------------------------------------------------------------------------|
| 第 1 个包：数据信道 12 第 2 个包：数据信道 25 第 3 个包：数据信道 3 第 4 个包：数据信道 31 ... |

这个过程叫 frequency hopping，跳频。

所以：

|-----------------------------------------|
| 广播容易抓：因为广播信道固定连接数据难抓：因为数据信道会跳频 |

如果 sniffer 没有抓到连接建立过程，就可能不知道后续怎么跟跳，也就抓不完整连接数据。

这也是为什么空口抓 BLE 时，经常强调：

|---------------------------------------------------|
| 要从广播阶段就开始抓最好抓到 CONNECT_REQ / CONNECT_IND |

因为连接请求里包含后续跟踪连接所需的信息。

当然，题目给我们的数据包一般就是GATT这一层抓出来的，我们不需要考虑这么多。因为这一层是蓝牙底层芯片与我们手机/电脑等通信的流量，这些地方都是蓝牙底层已经封装好的内容

现在再来介绍一下蓝牙的通信方式

我们捕获的数据包，大概分为以下两种：
1、广播包

关键点：

固定在 3 个广播信道（37/38/39）
Advertising Data 是 TLV 结构（Type-Length-Value）

常见内容（TLV）：

Flags（设备能力）
Complete Local Name（设备名）
Service UUID（提供的服务）
Manufacturer Data（厂商自定义数据，CTF里常藏信息）****

2、连接后的数据包

Data PDU

└── L2CAP

└── ATT ← 你现在主要看到的

└── GATT（语义）

我们主要会看到ATT

ATT 很简单，就是"操作码 + 参数"：

|-----------------------------------------------------|
| [ Opcode ] [ Parameters（Handle / Value 等） ] |

常见 Opcode：

0x02 → Exchange MTU Request
0x0A → Read Request
0x0B → Read Response
0x12 → Write Request
0x13 → Write Response
0x1B → Notification

例子：

|-----------------------------------------------------------------------|
| Write Request Opcode: 0x12 Handle: 0x002a Value: 01 02 03 04 |

含义：往 handle 0x002a 写入数据

后面会结合具体流量包具体分析

蓝牙通信捕获

这里只是简单介绍

目前主要是HCI捕获和空口捕获

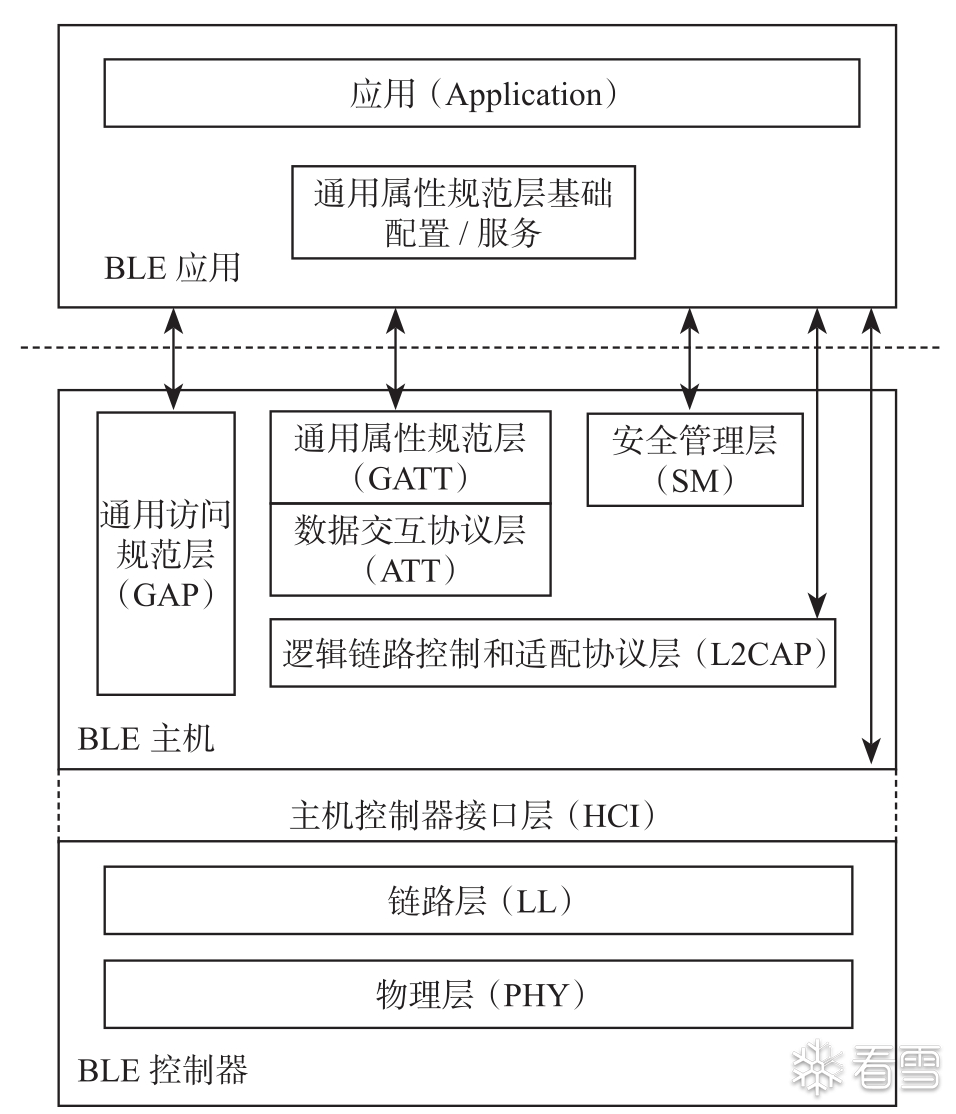

我们可以看一下下图。BLE主机就是手机/电脑等，BLE应用就是手环之类的这些东西

上图是蓝牙涉及的一些协议栈

总结下来其实是这样的：

|--------------------------------------------------------------------------------------------------------------|
| 应用 / GATT ↓ ATT ↓ L2CAP ↓ HCI（主机 ↔ 控制器） ↓ Link Layer（LL） ← 空口抓包从这里开始 ↓ PHY（物理层） ← 无线信号本体 |

L2CAP也是一个协议，简单记忆就是：

ATT = "我要干嘛"（读/写）

L2CAP = "帮你打包并标记是哪种协议"

LL = "负责真的发出去"

由于我们的HCI抓包和空口抓包位置不一样，二者捕获的内容也不一样

HCI 抓包 = 主机内部视角（软件层）
空口抓包 = 无线实际传输（底层物理）

主机（操作系统）和控制器（蓝牙芯片）通常是由不同的厂商制造的（比如系统是谷歌的 Android，芯片是高通或博通的）。为了让它们能顺畅沟通，蓝牙技术联盟（SIG）定义了一个标准接口，这就是 HCI 。所谓"HCI 抓包"，实际上就是监听并记录了 Host 和 Controller 之间的所有通信日志

在HCI抓包，一般都是ATT这里的东西。前文介绍的底层的信道跳频什么的概念都不需要掌握了，我们拿到的就是底层处理后的内容。

关于相关的捕获方式，可以参考这位的博客：BLE 蓝牙协议：抓包实战 (HCI + 空口)-IoT安全-看雪安全社区｜专业技术交流与安全研究论坛

空口抓包因为涉及到跳频，一般需要购买专业设备，这里演示就用安卓端HCI抓包的方式来演示

因为安卓本身支持HCI信息收集日志，因此我们用安卓机来做测试（需要ROOT）

对于后续的分析工作，也有一些工具可以使用，比如Frontline等，但是这里还是选择比较熟悉的wireshark

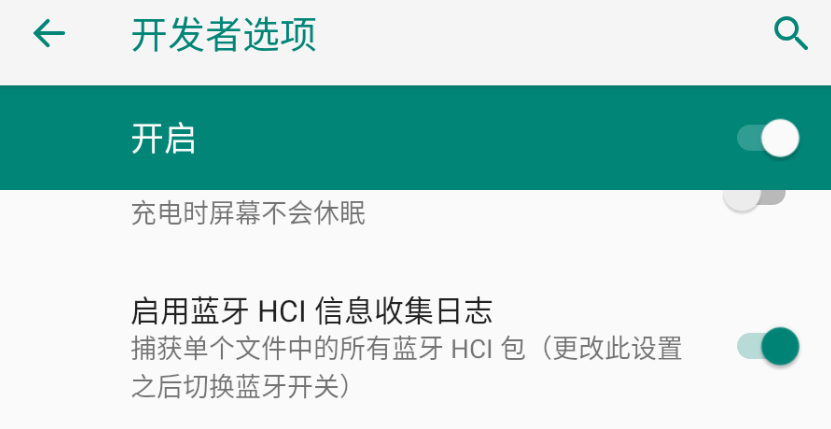

首先打开此选项

由于手头没有root机，只能给出操作步骤而无法给出截图：

用测试机（已root），"开发者选项"中，找到并开启 "启用蓝牙 HCI 信息收集日志"
非常重要： 开启该选项后，必须关闭并重新打开一次手机蓝牙，日志才会开始记录。
App进行操作，操作完成后数据包会写入/data/misc/bluetooth/logs目录中

|---------------------------------------------------------------------------------------------------------------------|
| adb shell su cd /data/misc/bluetooth/logs ls cp btsnoop_hci_xxx /sdcard/ adb pull /sdcard/btsnoop_hci_xxx . |

导出后，拖入wireshark就可以进行BLE通信的分析了。

Tips：在有些案例里，可以到看到日志路径是这个 /sdcard/btsnoop_hci.log，我抓包就比较疑惑，问了AI才知道，/sdcard/btsnoop_hci.log是较老的安卓系统(Android 7 及以前)的路径，/data/misc/bluetooth/logs/btsnoop_hci.log是较新的安卓系统(Android 8 及以后，一直到现在的 Android 14/15)，这是 Google 官方现在的标准存放路径。

Linux侧的HCI抓包比较简单

使用工具btmon即可，可以参考这个blog：蓝牙应用-两种抓日志的方式：btmon/hcidump（BlueZ）-CSDN博客

蓝牙协议简单分析

本地方部分复制的是：蓝牙流量分析 -- Haslet's Blog

蓝牙协议格式与字段含义

wireshark过滤技巧

属性协议层（ATT）：位于 L2CAP 之上，是主机层中负责定义数据读写命令的核心协议。

接下来介绍一些ATT层的过滤语句：

1️⃣ 只看 ATT

|---------------|
| btatt |

2️⃣ 看写操作（最常用）

|----------------------------------------------------------------------------------------------|
| btatt.opcode == 0x12 // Write Request btatt.opcode == 0x52 // Write Command（无响应） |

3️⃣ 看读操作

|----------------------------------------------------------------------------------------|
| btatt.opcode == 0x0a // Read Request btatt.opcode == 0x0b // Read Response |

4️⃣ 看通知 / 指示

|--------------------------------------------------------------------------------------------------|
| btatt.opcode == 0x1b // Handle Value Notification btatt.opcode == 0x1d // Indication |

👉 如果你在调 BLE 通信问题，这两个最关键

5️⃣ 按句柄过滤（定位某个特征值）

|--------------------------------|
| btatt.handle == 0x0025 |

不要一包一包看，要按"事务"看。

先定位：

|--------------|
| btle |

看：

Access Address
Connection Event

👉 确保你分析的是正确设备

2️⃣ 找服务发现过程

典型流程：

|------------------------------------------------------|
| Exchange MTU Read By Group Type Read By Type |

👉 Wireshark里看：

Service UUID
Characteristic UUID
Handle 范围

💡 技巧：

记住关键 handle（后面分析会用）

3️⃣ 找关键特征值（Characteristic）

你需要关注：

Value Handle
Properties（Read/Write/Notify）

Wireshark会显示：

|---------------------------------------------------------|
| Characteristic Declaration Characteristic Value |

👉 Value handle 才是真正读写的对象

4️⃣ 跟踪一次完整交互（重点）

比如写操作：

|------------------------------------------|
| Write Request → Write Response |

或：

|------------------------------------|
| Write Command（没有 Response） |

👉 判断问题：

现象	可能原因
没 Response	用的是 Write Command
Error Response	权限 / handle 错
无后续通知	设备没启 notify

5️⃣ 通知流分析（最常见问题）

看：

|----------------------|
| Notification |

重点：

是否连续
是否丢包
数据是否异常

👉 技巧：

右键 → Follow → BLE ATT Stream

ATT payload 是原始字节，需要你自己解码：

|---------------------|
| btatt.value |

👉 方法：

用 Wireshark 自定义 dissector（进阶）
或手动解析 HEX

|---------------------------|
| btle.sn btle.nesn |

👉 如果异常：

信号差
干扰
距离远

4️⃣ 判断是否开启 Notify

必须看到：

|-------------------------------------------------------------------------------|
| Write Request → Client Characteristic Configuration Descriptor (CCCD) |

值：

0x0001 → Notify
0x0002 → Indicate

👉 没这一步，设备不会发通知

HCI（Host Controller Interface）

用于主机（如 PC）与蓝牙芯片之间通信。

字段举例：
- Event Code：标识是哪种类型的事件（如连接、断开等）
- Parameter Total Length：后续数据长度
- Subevent Code：用于 BLE 中的特定事件类型
- Bluetooth Device Address：蓝牙 MAC 地址

Wireshark 过滤器示例：bthci_evt

L2CAP（Logical Link Control and Adaptation Protocol）

处理数据分段、重组，提供上层协议的传输通道。

字段举例：
- Length：有效负载长度
复制代码
```
  Channel ID (CID)
```
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| ：标识所承载协议类型（如 ATT、RFCOMM） - 0x0004：ATT - 0x0003：RFCOMM - Payload：实际数据内容过滤器：btl2cap ------ ### RFCOMM（Radio Frequency Communication）串口仿真协议，类似于串口数据传输，常用于简单数据通信或 OBEX 文件传输。 - 字段举例： - Address：信道标识（DLCI） - Control：帧类型（如 UIH，数据帧） - Length：负载长度 - Information：用户数据内容（例如 OBEX、ZIP）过滤器：rfcomm ------ ### OBEX（Object Exchange）在蓝牙中用于文件发送（如 ZIP、图像、联系人等），使用在 RFCOMM 之上。 - 字段举例： - Opcode：操作类型（如 Connect、Put、Get） - Headers：文件信息（如名称、长度、类型） - Body / End-of-Body：包含实际文件二进制数据过滤器：btobex ## 蓝牙协议的常见差异如上图所示，使用蓝牙协议的数据包在数据链路层上可能使用的是蓝牙协议封装，也可能使用的是USB协议封装。 # 例题 ## 御网杯_Bluetooth 通过这个图就看出来这不是BLE，因为没有ATT等协议特征看到RFCOMM，这是蓝牙串口协议，这时候传输的HEX就是RAW文件，我们可以直接搜搜特征值看能不能定位关键数据搜索flag得到关键数据提取出来压缩包：是两个hex文本 10进制转16进制得到： flag.txt：87e65d263419ec45aec93e8a2e1d386b31fb804e0f02366df44dbe86a8a7c462d key：28f8bdbc16de4850e05579acf33c8aa08ac3d9e6e3822b8c3081c04700eb25b88a08eb457550 exp： ```python flag = "4e94dcdb6de87e65d263419ec45aec93e8a2e1d386b31fb804e0f02366df44dbe86a8a7c462d" key = "28f8bdbc16de4850e05579acf33c8aa08ac3d9e6e3822b8c3081c04700eb25b88a08eb457550" ciphertext_bytes = bytes.fromhex(flag) key_bytes = bytes.fromhex(key) decrypted_bytes = bytes([c ^ k for c, k in zip(ciphertext_bytes, key_bytes)]) print(decrypted_bytes.decode(errors="ignore")) |

Polar IOT_小程序开锁

题目描述：

警方在一次代号为"雷霆"的行动中，突袭了网络犯罪团伙"暗影"的据点。在现场，技术侦查人员发现嫌疑人使用了一款名为 X-Lock Pro 的高端智能门锁保护核心机房。

嫌疑人已被控制，但他拒绝交出开锁密码。取证专家从他的手机中提取到了控制门锁的微信小程序安装包，并在现场通过无线电嗅探设备，成功录制了一段嫌疑人开锁时的蓝牙通信流量。

情报显示，这款门锁采用了"双因子动态验证"机制，核心算法被开发者刻意隐藏。

ecure_lock_v2.0.wxapkg (小程序包)

ble_sniff_log.pcapng (蓝牙流量包)

solve_unpacker.js(解包工具)

flag=MD5{门锁下发的随机挑战码+门锁密文核心+小程序加密逻辑文件名字全称}

打开流量包，我们只聚焦于ATT写入读取数据的包，这里应该和key等的传输有关

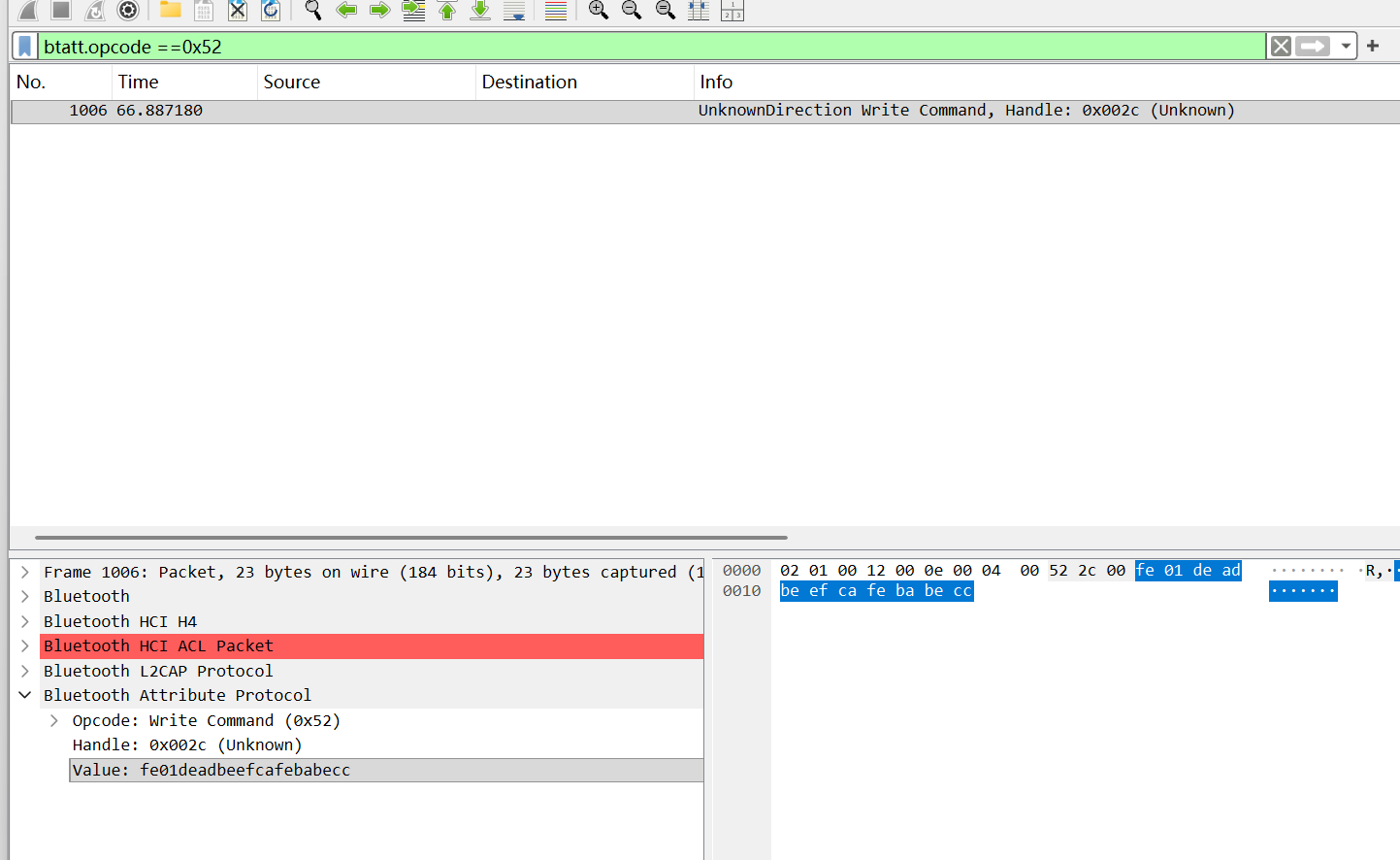

这里找0x52前文已经提及是一个Write Command的包

看这里向handle 0x2c00写入了数据，因此追踪此句柄，发现也就这一个地方运用到了这个句柄

这个包数据是0xdeadbeef什么的，因此也特别需要注意

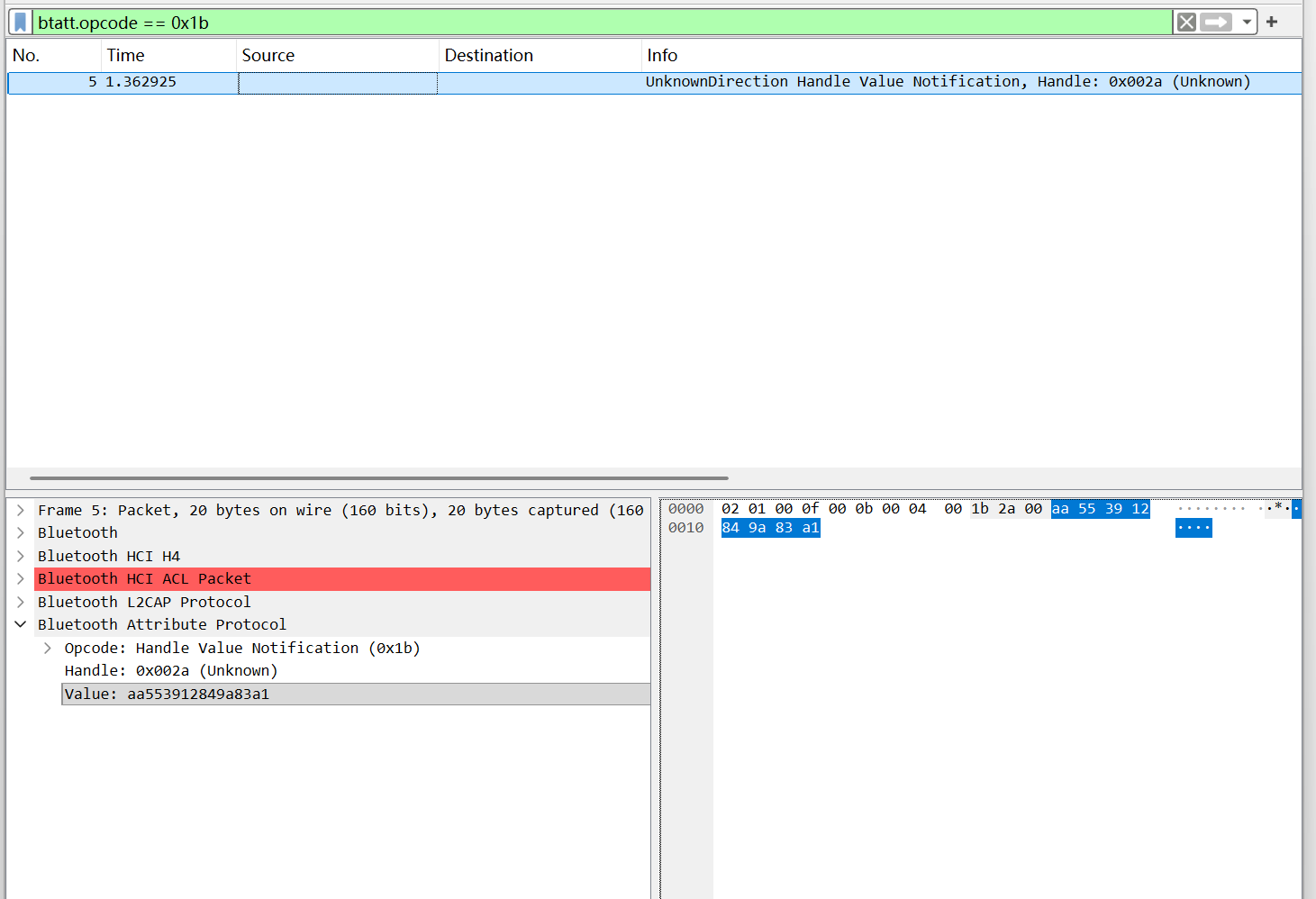

接下来我们再来看通知，看看门锁发了什么消息

估计这个就是门锁下发的随机挑战码，那上面的就是开锁数据包无疑。所以数据包传输的应该就是开锁密码：deadbeefcafebabe

挑战码：aa553912849a83a1

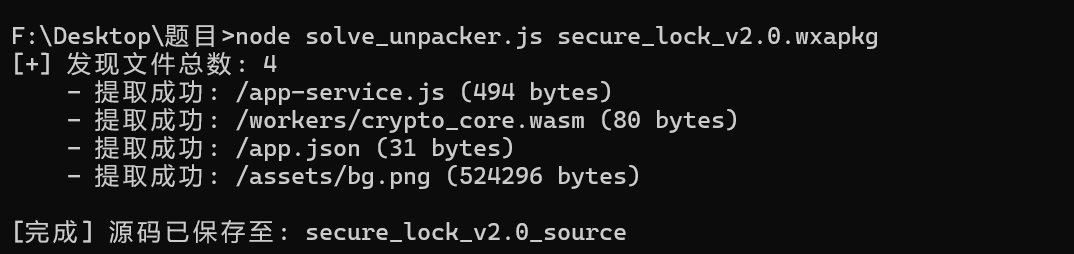

接下来我们解包小程序

题目给的js算法也比较简单：

校验文件头：检查开头特定的"魔数"（0xBE 和 0xED），确认是目标格式。

解析索引表：读取文件总数，然后循环读取每个子文件的信息，最关键的是获取每个文件的**起始位置（偏移量 offset）**和**字节大小（size）**。

精准切割 ：根据索引表提供的 offset 和 size，从原始大文件中把每个小文件的数据块精准"切"下来，并按对应路径保存到硬盘。

然后进入小程序目录

查看主要js文件，有一行WXWebAssembly.instantiate("/workers/crypto_core.wasm")说明用了wasm里面的加密方式

ghidra发现里面没什么逻辑。那这个文件名就是flag要的核心无疑了。

查看官方WP才知道，我们开锁密码是大写！

最终需要提交flag的原始值：aa553912849aDEADBEEFCAFEBABEcrypto_core.wasm

md5即可。最终结果:flag{2f120fdff1a5c165a8d6500117f285e1}
