微机原理实践教程（汇编篇）---A002流水灯

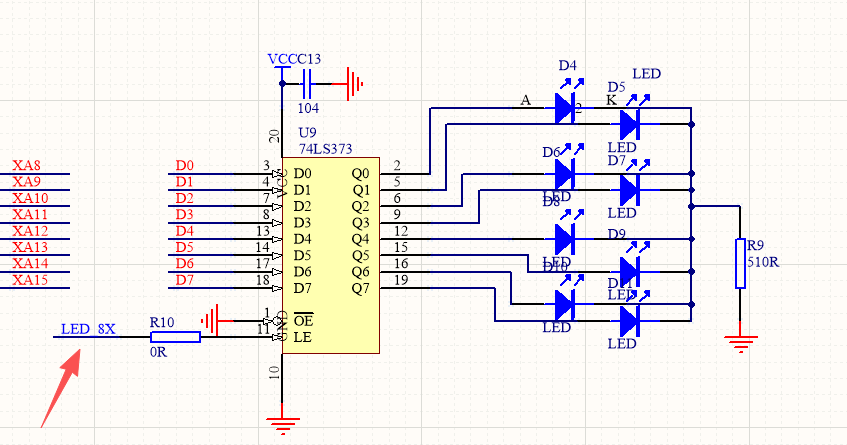

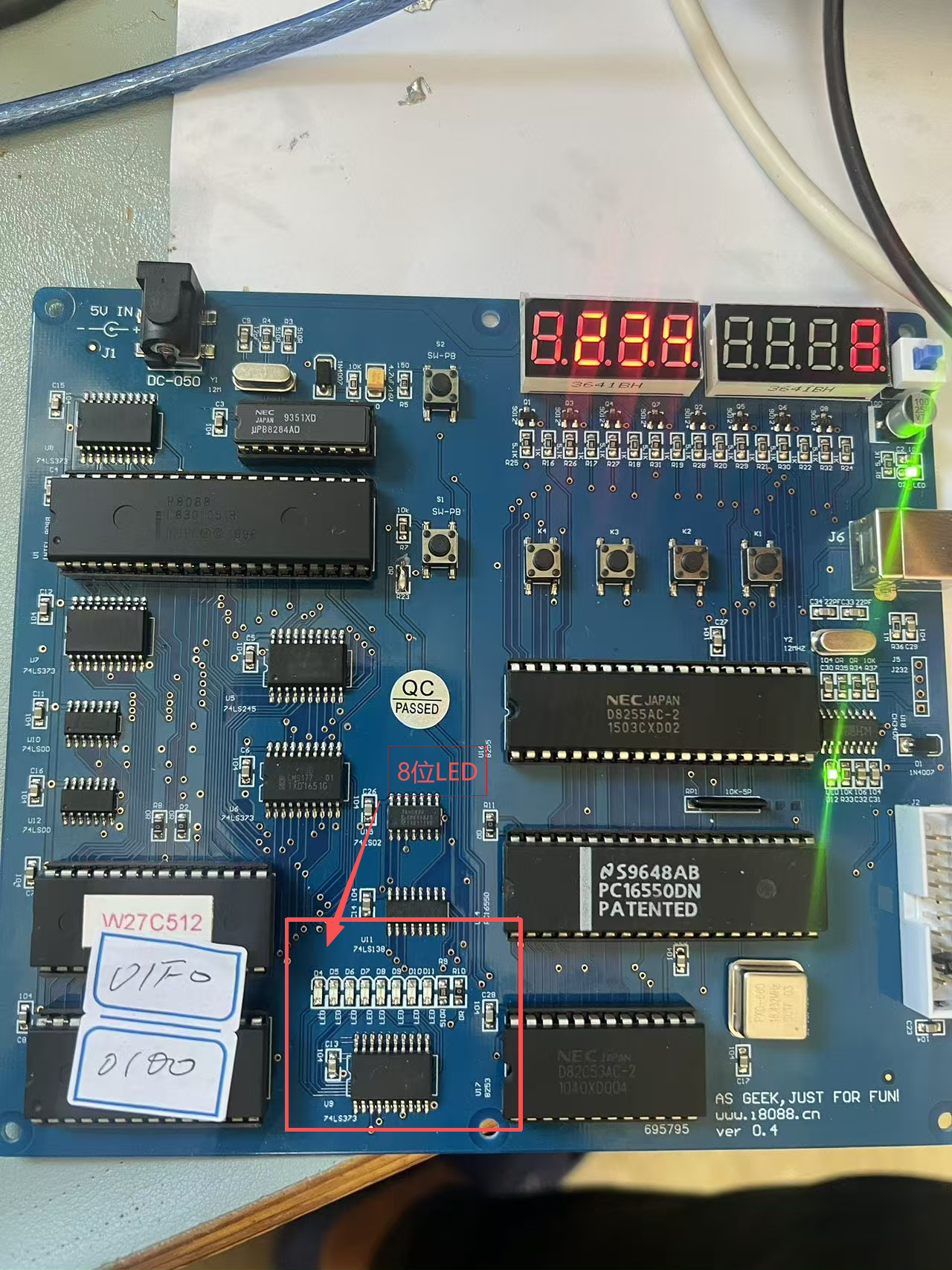

1.硬件

2，汇编程序（emu8086编译）

; You may customize this and other start-up templates;
; The location of this template is c:\emu8086\inc\0_com_template.txt

org 100h

; add your code here
; ==================================================
; 文件名: LED_FLOW.COM
; 描述: 8088单板机流水灯程序 (8位共阳LED)

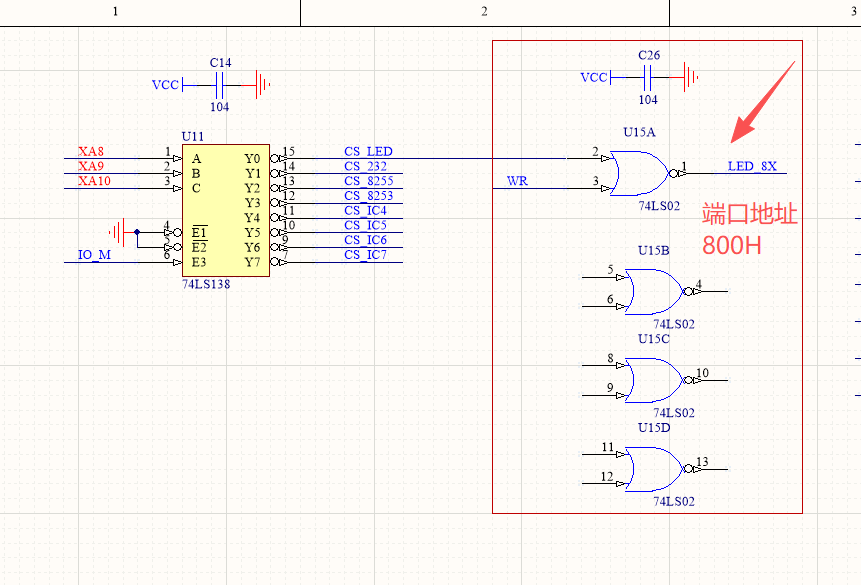

; 端口地址: 800H
; 格式: COM (适用于EMU8086)
; 说明: 共阳LED -> 输出0点亮, 输出1熄灭
; ==================================================

ORG 100H            ; COM文件起始偏移地址

CODE_SEG:
    MOV DX, 800H    ; 端口地址
    MOV AL, 0FEH    ; 初始值: 1111 1110 (D0=0点亮第1个LED)

LOOP_START:

    OUT DX, AL      ; 输出到端口

    CALL DELAY      ; 延时

    ROL AL, 1       ; 循环左移，让0位移动

    CALL DELAY

    JMP LOOP_START  ; 无限循环

; ==================================================
; 延时子程序
; ==================================================
DELAY PROC NEAR
    PUSH CX
    PUSH BX

    MOV BX, 20H     ; 外层循环 (调整此值改变速度)
DELAY_OUTER:
    MOV CX, 0200H  ; 内层循环
DELAY_INNER:
    LOOP DELAY_INNER ; CX自减直到0
    DEC BX
    JNZ DELAY_OUTER

    POP BX
    POP CX
    RET

DELAY ENDP

END_FLAG   DB  55H,55H,55H,55H,55H,55H

END CODE_SEG       ; 程序结束

ret

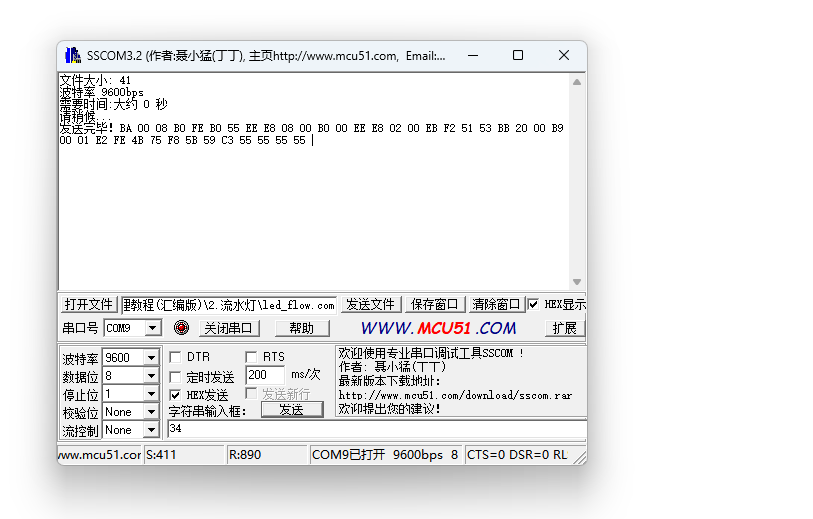

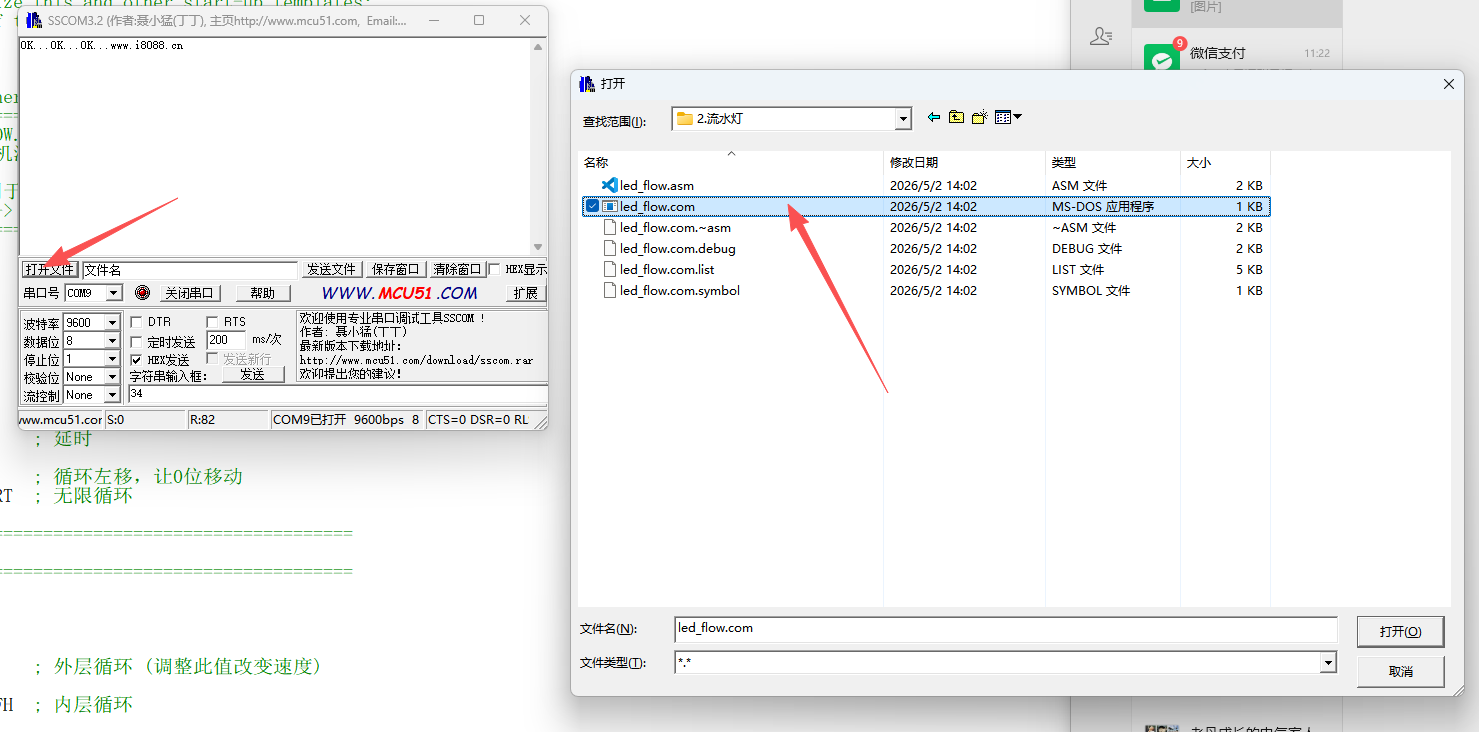

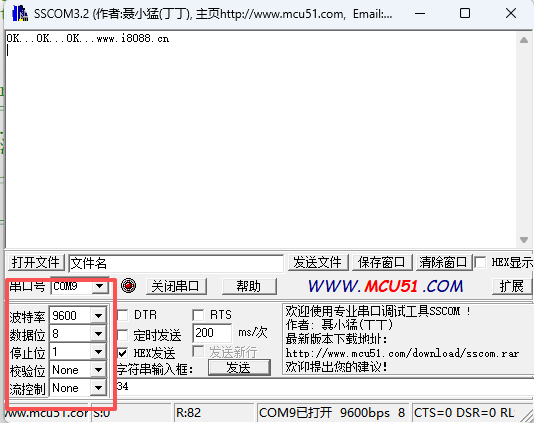

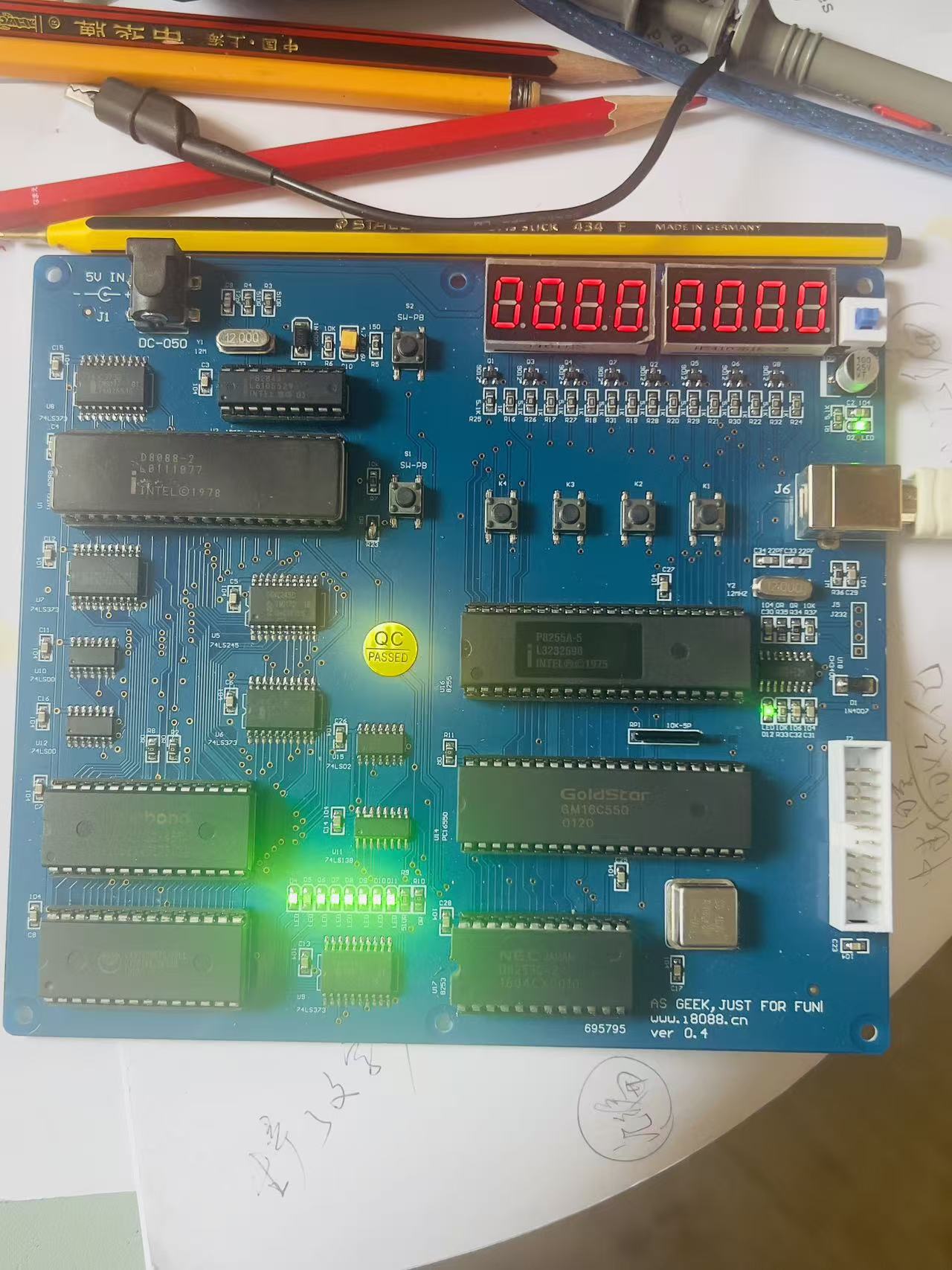

3.下载测试
